10.004J.06. - Końcówka prosta na tłoczysko M20x1,5 do siłownika D63/80 CNOMO

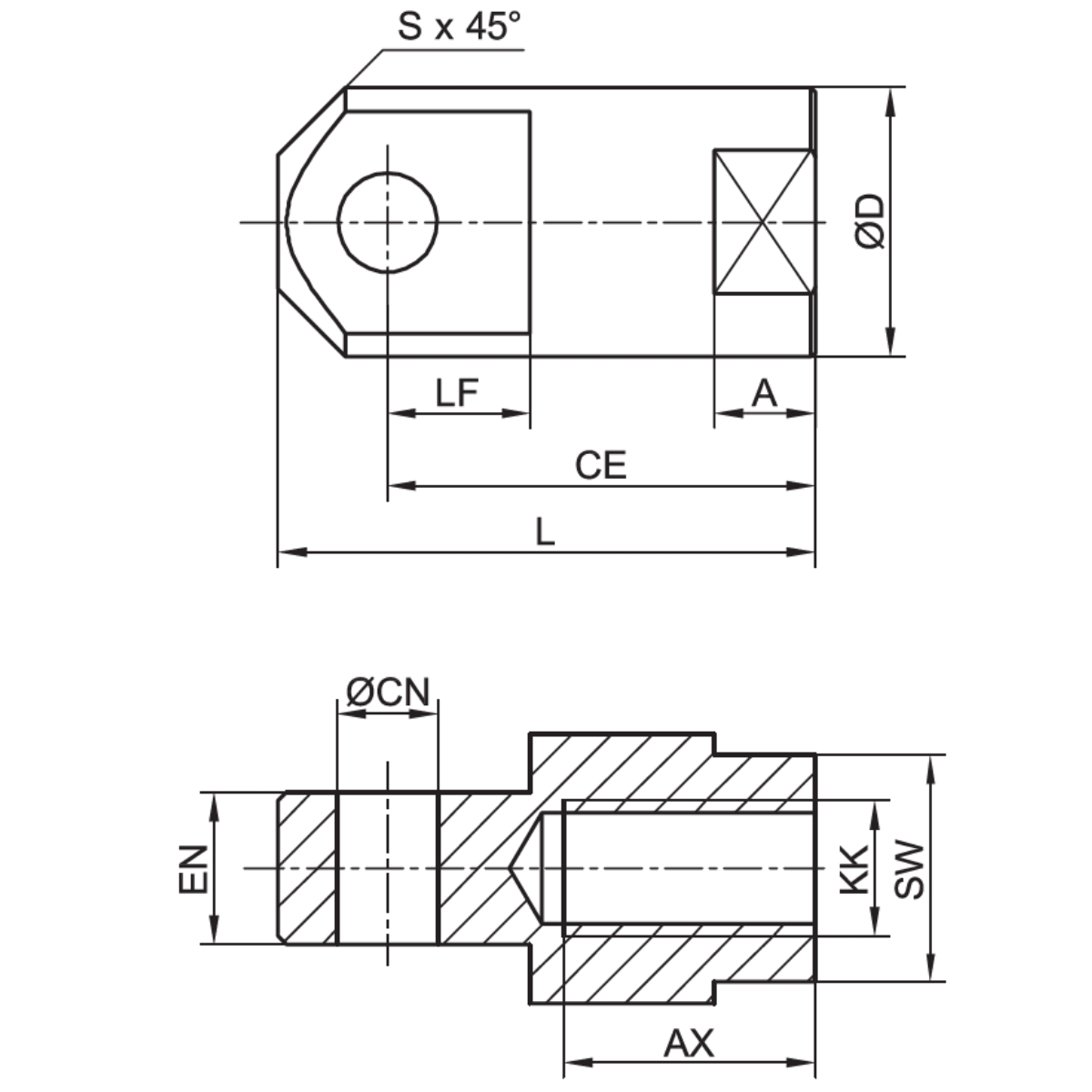

Jest to końcówka prosta na tłoczysko M20×1,5 do siłownika D63/80 CNOMO. Wariant określają przede wszystkim sposób działania (mocowanie tłoczyska), średnica tłoka d 063 [h] / d 080 oraz skok nie dotyczy. W specyfikacji materiałowej podano: materiał – stal węglowa. Dane techniczne podane dla tego wariantu obejmują: seria – SCN; średnica tłoka – d 063 [h] / d 080; typ – końcówka prosta; funkcja – mocowanie tłoczyska; gwint tłoczyska – M20×1,5; skok siłownika – nie dotyczy; rodzaj gwintu tłoczyska – zewnętrzny; rodzaj tulei – tuleja okrągła; wykonanie specjalne – nie; ATEX – nie. Na rysunku wymiarowym tej wersji podano: A – 16 mm; AX – 36 mm; średnica CN – 16 mm; średnica D – 35 mm; CE – 63 mm; KK – M20×1,5; L – 80 mm; LF – 22 mm; EN – 22 mm; S – 10 mm; SW – 30 mm. Element służy do mechanicznego zamocowania lub połączenia zgodnego podzespołu w układzie maszyny. Jego zadaniem jest zapewnienie geometrii mocowania wynikającej z konstrukcji części sąsiednich. Prawidłowo dobrany osprzęt przekazuje obciążenie zgodnie z geometrią zespołu i nie powinien wprowadzać dodatkowych sił bocznych do mechanizmu. Wybór wykonania powinien opierać się na funkcji, wymiarach i sposobie przyłączenia opisanych dla konkretnego wykonania, a nie wyłącznie na podobieństwie wizualnym. Na etapie doboru warto porównać wszystkie cechy połączonych części i sprawdzić, czy miejsce zabudowy zapewnia dostęp potrzebny do montażu oraz późniejszej obsługi. Każdą zmianę sposobu wykorzystania podzespołu należy ponownie ocenić pod kątem zgodności mechanicznej, pneumatycznej i materiałowej. Zgodność trzeba potwierdzić na podstawie serii, wielkości i wymiarów montażowych, ponieważ podobny kształt nie gwarantuje właściwego dopasowania. Przed montażem należy sprawdzić zakres ruchu, dostęp do łączników oraz możliwość bezkolizyjnej obsługi całego zespołu. Łączniki powinno się dokręcać równomiernie i zabezpieczyć stosownie do warunków pracy, bez odkształcania mocowanego podzespołu. Miejsce przyłożenia narzędzia należy ograniczyć do powierzchni przewidzianych do montażu, aby nie uszkodzić korpusu, gwintu, uszczelnienia ani części ruchomych. W czasie eksploatacji należy kontrolować poluzowanie, odkształcenia i ślady nierównomiernego obciążenia. Pierwsze ruchy mechanizmu dobrze jest wykonać powoli, kontrolując brak kolizji, luzu i naprężeń w całym przewidzianym zakresie. Element nie powinien przejmować obciążeń konstrukcyjnych, skręcania lub drgań, jeżeli jego budowa nie została do tego przeznaczona. Po każdej ingerencji w instalację trzeba wykonać próbę funkcjonowania w rzeczywistym cyklu i upewnić się, że zmiana nie pogorszyła pracy sąsiednich podzespołów. Podczas planowanej obsługi powinno się sprawdzić połączenia śrubowe, otwory, sworznie i powierzchnie przylegania oraz wymienić części z widocznym zużyciem. Przed przystąpieniem do naprawy trzeba usunąć ciśnienie i inne zgromadzone energie, a części zabezpieczyć przed niekontrolowanym przemieszczeniem. Po demontażu należy ocenić stan otworów, gwintów i powierzchni przylegania, a zużyte elementy mocujące wymienić na zgodne wykonanie.
