10.004L.02. - Widełki ze sworzniem do siłowników pneumatycznych D125 CNOMO, żeliwo

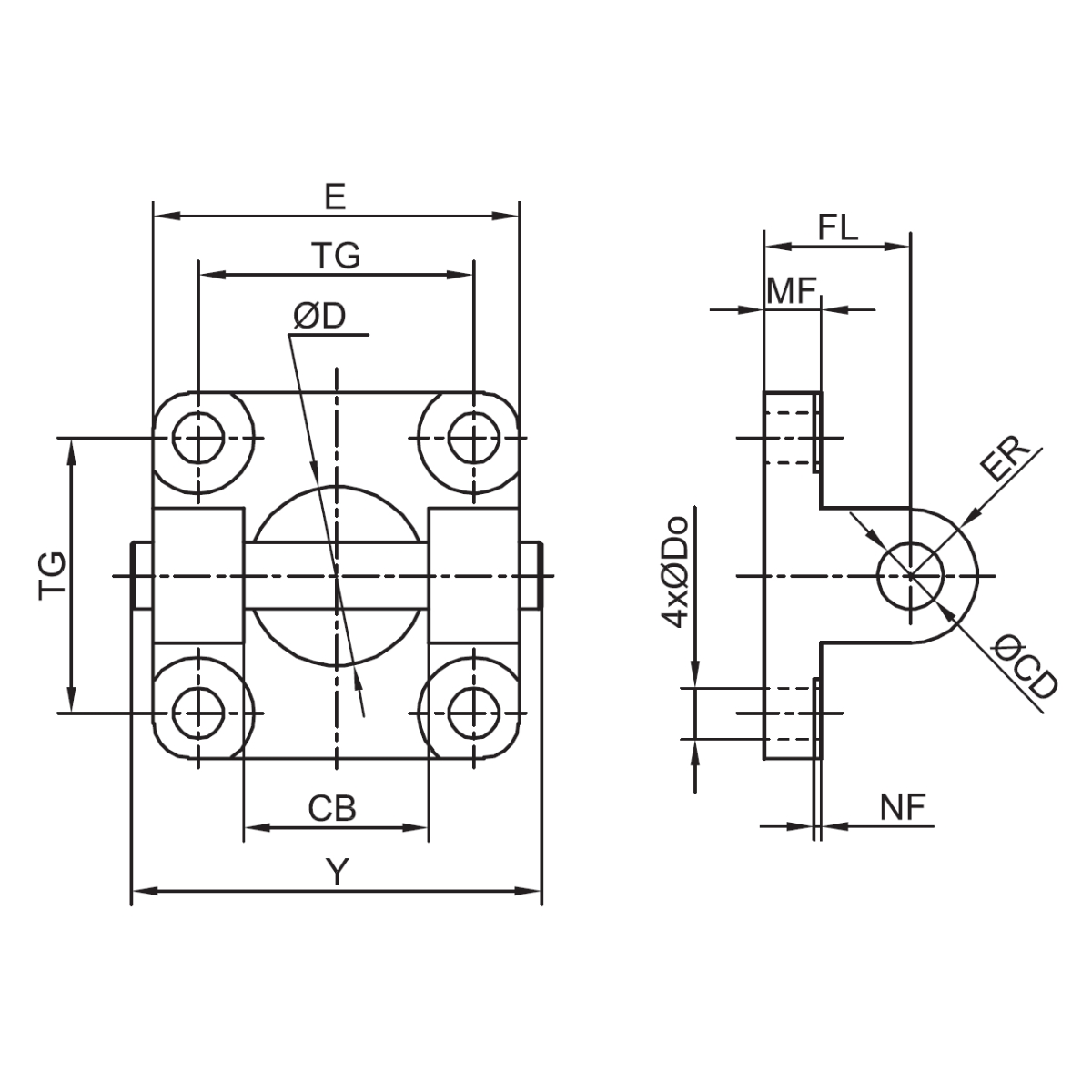

Widełki ze sworzniem do siłowników pneumatycznych D125 CNOMO, żeliwo. Parametry tego wykonania: seria – SCN; średnica tłoka – d 125 mm; typ – widełki; funkcja – mocowanie siłownika; gwint tłoczyska – M27×2; skok siłownika – nie dotyczy; rodzaj gwintu tłoczyska – zewnętrzny; rodzaj tulei – tuleja okrągła; wykonanie specjalne – nie; ATEX – nie. Wymiary oznaczone na rysunku producenta: CB – 57 mm; średnica CD – 20 mm; średnica Do – 14 mm; średnica D H11 – 55 mm; E – 140 mm; ER – 21 mm; FL – 41 mm; MF – 16 mm; NF – 1,4 mm; TG – 110 mm; Y – 148 mm. Jego zadaniem jest zapewnienie geometrii mocowania wynikającej z konstrukcji części współpracujących. Prawidłowo dobrany osprzęt przekazuje obciążenie zgodnie z geometrią zespołu i nie powinien wprowadzać dodatkowych sił bocznych do mechanizmu. Element służy do mechanicznego zamocowania lub połączenia zgodnego podzespołu w układzie maszyny. Wybór wykonania powinien opierać się na funkcji, wymiarach i sposobie przyłączenia opisanych dla konkretnego wykonania, a nie wyłącznie na podobieństwie wizualnym. Zgodność należy potwierdzić na podstawie serii, wielkości i wymiarów montażowych, ponieważ podobny kształt nie gwarantuje prawidłowego dopasowania. Przed montażem należy sprawdzić zakres ruchu, dostęp do łączników oraz możliwość bezkolizyjnej obsługi całego zespołu. Na etapie doboru warto porównać wszystkie cechy współdziałających części i sprawdzić, czy miejsce zabudowy zapewnia dostęp potrzebny do montażu oraz późniejszej obsługi. Montaż należy wykonywać po odłączeniu źródeł energii, oczyszczeniu części połączonych i sprawdzeniu, czy połączenia nie będą wprowadzały naprężeń do korpusu. Podczas montażu narzędzia powinno się przykładać tylko do powierzchni przewidzianych do montażu, aby nie uszkodzić korpusu, gwintu, uszczelnienia ani części ruchomych. Połączenia śrubowe trzeba zabezpieczyć w sposób odpowiedni dla warunków pracy, a po złożeniu sprawdzić swobodę pełnego zakresu ruchu. Część powinno się osadzić bez wymuszania położenia i bez wprowadzania niewspółosiowości do współpracującego mechanizmu. Łączniki powinno się dokręcać równomiernie i zabezpieczyć stosownie do warunków pracy, bez odkształcania mocowanego produktu. Pojawienie się luzu lub kolizji wymaga zatrzymania mechanizmu i ustalenia przyczyny przed dalszą pracą. W czasie eksploatacji powinno się kontrolować poluzowanie, odkształcenia i ślady nierównomiernego obciążenia. Dobierany element nie powinien przejmować obciążeń konstrukcyjnych, skręcania lub drgań, jeżeli jego budowa nie została do tego przeznaczona. Po każdej ingerencji w instalację trzeba wykonać próbę działania w rzeczywistym cyklu i upewnić się, że zmiana nie pogorszyła pracy sąsiednich podzespołów. Przed rozpoczęciem demontażu trzeba usunąć ciśnienie i inne zgromadzone energie, a części zabezpieczyć przed niekontrolowanym przemieszczeniem. Po demontażu należy ocenić stan otworów, gwintów i powierzchni przylegania, a zużyte elementy mocujące wymienić na zgodne wykonanie. Podczas przeglądu trzeba sprawdzić połączenia śrubowe, otwory, sworznie i powierzchnie przylegania oraz wymienić części z widocznym zużyciem.
