10.007C.02. - Końcówka widełkowa M8 do siłownika pneumatycznego D20 ISO6432

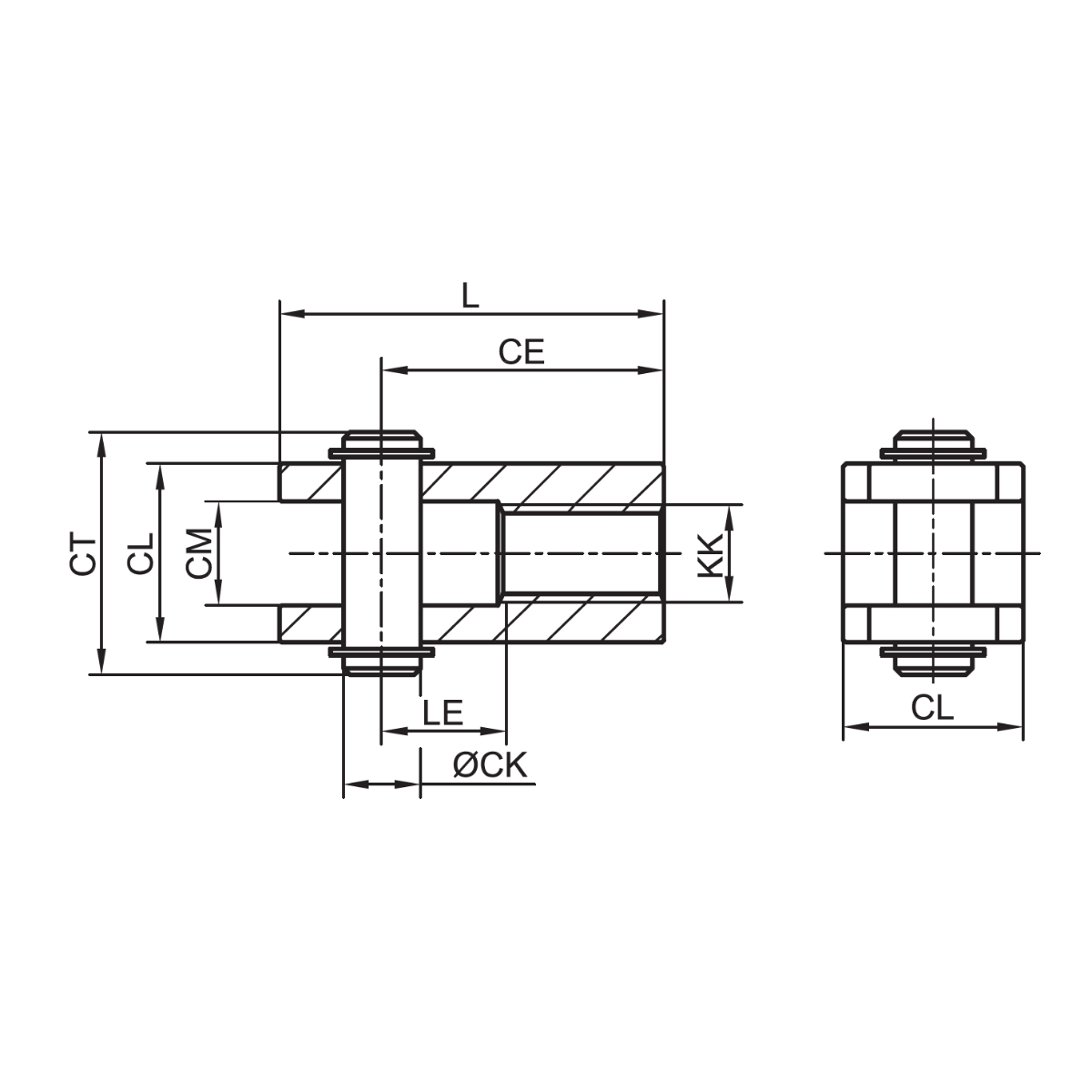

Jest to końcówka widełkowa M8 do siłownika pneumatycznego D20 ISO6432. W specyfikacji materiałowej podano: materiał – stal węglowa. Najważniejsze cechy zapisane dla tej wersji to: seria – SMI; średnica tłoka – 20 mm; typ – końcówka widełkowa; funkcja – mocowanie tłoczyska; gwint tłoczyska – M8; skok siłownika – nie dotyczy; rodzaj gwintu tłoczyska – zewnętrzny; rodzaj tulei – tuleja okrągła; wykonanie specjalne – nie; ATEX – nie. Na rysunku wymiarowym tej wersji podano: CE – 32 mm; średnica CK – 8 mm; CL – 16 mm; CM – 8 mm; CT – 21 mm; KK – M8; L – 42 mm; LE – 16 mm. Prawidłowo dobrany osprzęt przekazuje obciążenie zgodnie z geometrią zespołu i nie powinien wprowadzać dodatkowych sił bocznych do mechanizmu. Element służy do mechanicznego zamocowania lub połączenia zgodnego podzespołu w układzie maszyny. Jego zadaniem jest zapewnienie geometrii mocowania wynikającej z konstrukcji części sąsiednich. Każdą zmianę sposobu wykorzystania podzespołu należy ponownie ocenić pod kątem zgodności mechanicznej, pneumatycznej i materiałowej. Zgodność trzeba potwierdzić na podstawie serii, wielkości i wymiarów montażowych, ponieważ podobny kształt nie gwarantuje właściwego dopasowania. Przed montażem należy sprawdzić zakres ruchu, dostęp do łączników oraz możliwość bezkolizyjnej obsługi całego zespołu. Decyzję o doborze należy oprzeć na funkcji, wymiarach i sposobie przyłączenia opisanych dla konkretnego wykonania, a nie wyłącznie na podobieństwie wizualnym. Połączenia śrubowe trzeba zabezpieczyć w sposób odpowiedni dla warunków pracy, a po złożeniu sprawdzić swobodę pełnego zakresu ruchu. Część powinno się osadzić bez wymuszania położenia i bez wprowadzania niewspółosiowości do współpracującego mechanizmu. Łączniki należy dokręcać równomiernie i zabezpieczyć stosownie do warunków pracy, bez odkształcania mocowanego podzespołu. Miejsce przyłożenia narzędzia należy ograniczyć do powierzchni przewidzianych do montażu, aby nie uszkodzić korpusu, gwintu, uszczelnienia ani części ruchomych. Pierwsze ruchy mechanizmu dobrze jest wykonać powoli, kontrolując brak kolizji, luzu i naprężeń w całym przewidzianym zakresie. Produkt nie może przejmować obciążeń konstrukcyjnych, skręcania lub drgań, jeżeli jego budowa nie została do tego przeznaczona. Po każdej ingerencji w instalację należy wykonać próbę pracy w rzeczywistym cyklu i upewnić się, że zmiana nie pogorszyła pracy sąsiednich podzespołów. Pojawienie się luzu lub kolizji wymaga zatrzymania mechanizmu i ustalenia przyczyny przed dalszą pracą. Po demontażu trzeba ocenić stan otworów, gwintów i powierzchni przylegania, a zużyte elementy mocujące wymienić na zgodne wykonanie. W ramach kontroli serwisowej należy sprawdzić połączenia śrubowe, otwory, sworznie i powierzchnie przylegania oraz wymienić części z widocznym zużyciem. Przed rozpoczęciem demontażu powinno się usunąć ciśnienie i inne zgromadzone energie, a części zabezpieczyć przed niekontrolowanym przemieszczeniem.
