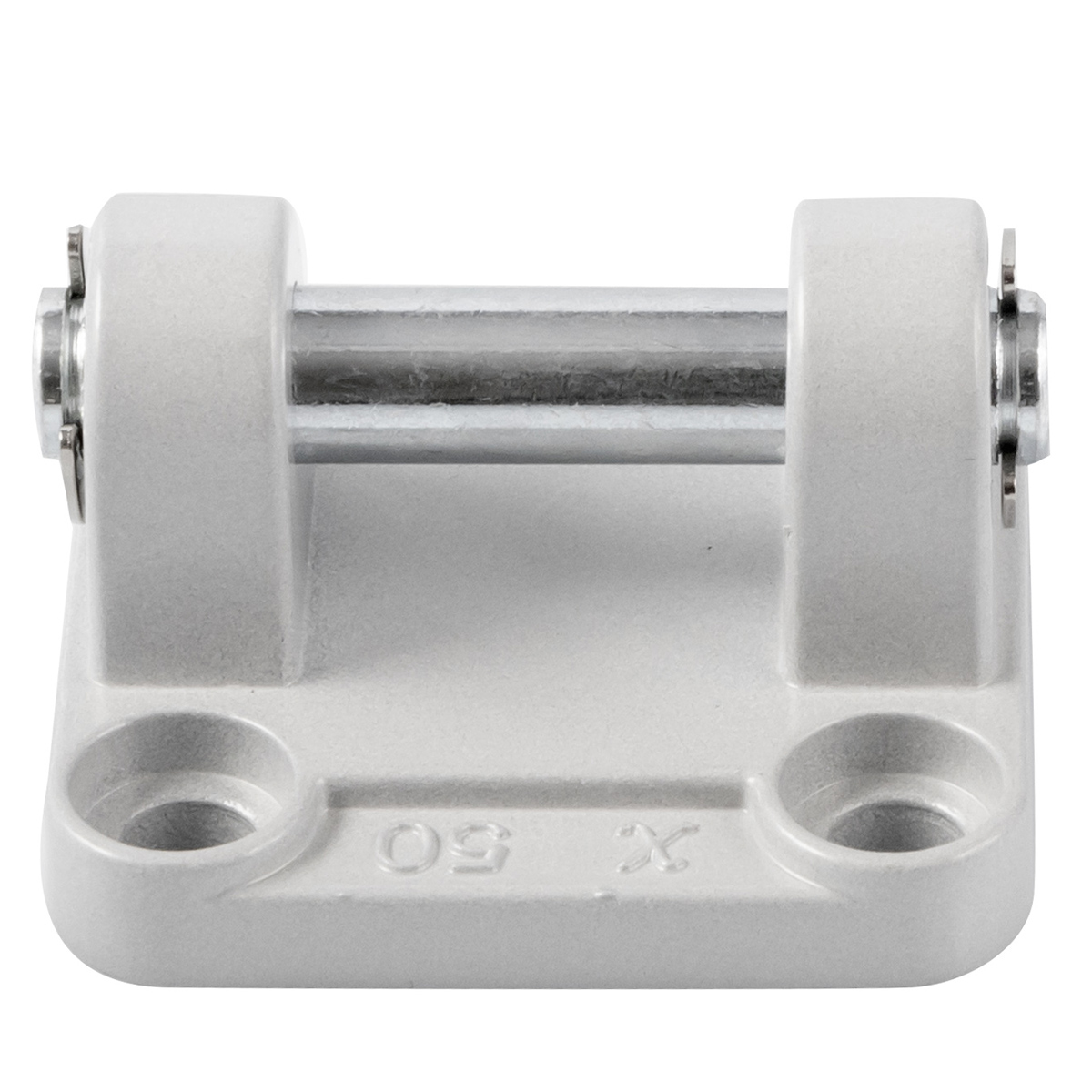

10.014G.02.AC - Widełki ze sworzniem do siłowników pneumatycznych D50 ISO 15552/6432, ISO21287, aluminium

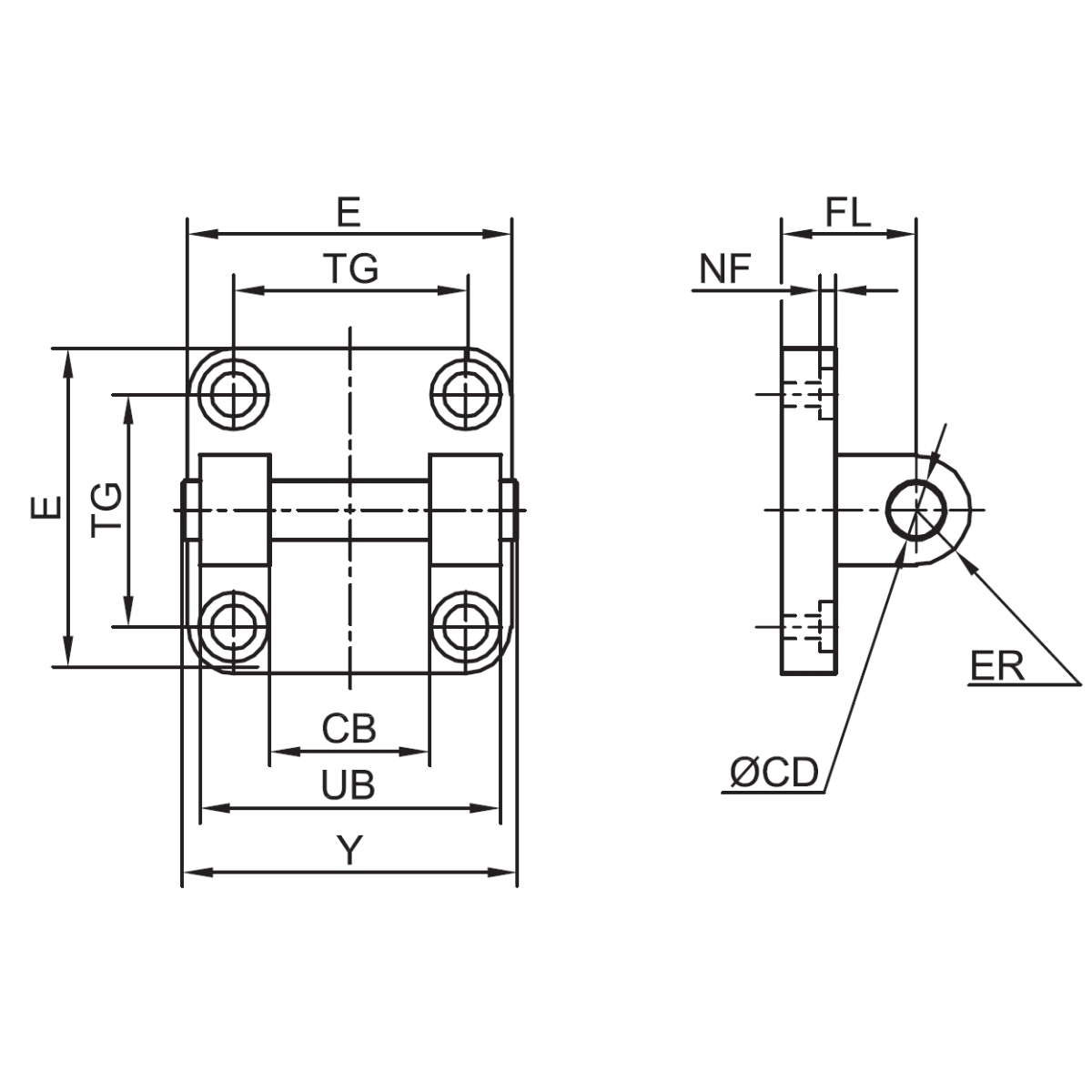

Widełki ze sworzniem do siłowników pneumatycznych D50 ISO 15552/6432, ISO21287, aluminium. W specyfikacji materiałowej podano: materiał – aluminium. Parametry tego wykonania: seria – SSI / STK / FORTIS; średnica tłoka – 50 mm; typ – widełki; funkcja – mocowanie siłownika; gwint tłoczyska – M16×1,5; skok siłownika – nie dotyczy; rodzaj gwintu tłoczyska – zewnętrzny; wykonanie specjalne – nie; ATEX – nie. Na rysunku wymiarowym tej wersji podano: CB – 32 mm; średnica CD H9 – 12 mm; E – 65 mm; ER – 12 mm; FL – 27 mm; NF – 4,5 mm; TG – 46,5 mm; UB – 60 mm; Y – 67 mm. Prawidłowo dobrany osprzęt przekazuje obciążenie zgodnie z geometrią zespołu i nie powinien wprowadzać dodatkowych sił bocznych do mechanizmu. Element służy do mechanicznego zamocowania lub połączenia zgodnego podzespołu w układzie maszyny. Jego zadaniem jest zapewnienie geometrii mocowania wynikającej z konstrukcji części sąsiednich. Na etapie doboru warto porównać wszystkie cechy połączonych części i sprawdzić, czy miejsce zabudowy zapewnia dostęp potrzebny do montażu oraz późniejszej obsługi. Każdą zmianę sposobu wykorzystania podzespołu należy ponownie ocenić pod kątem zgodności mechanicznej, pneumatycznej i materiałowej. Decyzję o doborze trzeba oprzeć na funkcji, wymiarach i sposobie przyłączenia opisanych dla konkretnego wykonania, a nie wyłącznie na podobieństwie wizualnym. Zgodność powinno się potwierdzić na podstawie serii, wielkości i wymiarów montażowych, ponieważ podobny kształt nie gwarantuje właściwego dopasowania. Łączniki powinno się dokręcać równomiernie i zabezpieczyć stosownie do warunków pracy, bez odkształcania mocowanego podzespołu. Miejsce przyłożenia narzędzia trzeba ograniczyć do powierzchni przewidzianych do montażu, aby nie uszkodzić korpusu, gwintu, uszczelnienia ani części ruchomych. Połączenia śrubowe trzeba zabezpieczyć w sposób odpowiedni dla warunków pracy, a po złożeniu sprawdzić swobodę pełnego zakresu ruchu. Pierwsze ruchy mechanizmu dobrze jest wykonać powoli, kontrolując brak kolizji, luzu i naprężeń w całym przewidzianym zakresie. Ten podzespół nie powinien przenosić obciążeń konstrukcyjnych, skręcania lub drgań, jeżeli jego budowa nie została do tego przeznaczona. Po każdej ingerencji w instalację należy wykonać próbę działania w rzeczywistym cyklu i upewnić się, że zmiana nie pogorszyła pracy sąsiednich podzespołów. Pojawienie się luzu lub kolizji wymaga zatrzymania mechanizmu i ustalenia przyczyny przed dalszą pracą. Po demontażu należy ocenić stan otworów, gwintów i powierzchni przylegania, a zużyte elementy mocujące wymienić na zgodne wykonanie. Podczas planowanej obsługi powinno się sprawdzić połączenia śrubowe, otwory, sworznie i powierzchnie przylegania oraz wymienić części z widocznym zużyciem. Przed rozpoczęciem demontażu trzeba usunąć ciśnienie i inne zgromadzone energie, a części zabezpieczyć przed niekontrolowanym przemieszczeniem.
