22.0403.3214B - Elektrozawór pneumatyczny ZMG NAMUR 3/2 G1/4 monostabilny, cewka 24V DC 6,5W

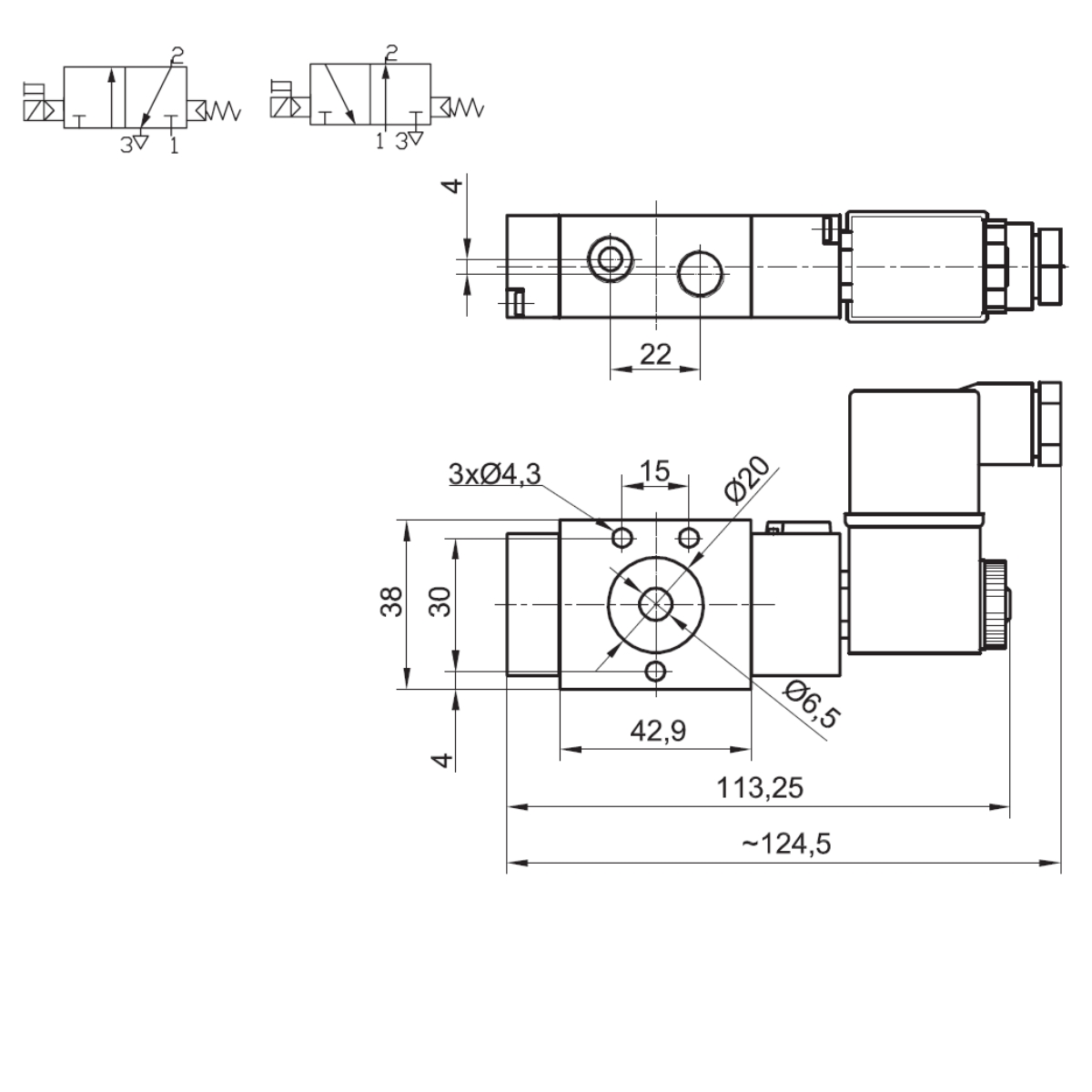

Elektrozawór pneumatyczny ZMG NAMUR 3/2 G1/4 monostabilny, cewka 24V DC 6,5W. Dla tego wykonania funkcję określono jako 3/2. Napięcie układu sterowania wynosi 24 V DC - prąd stały; musi być zgodne z zasilaniem przewidzianym dla instalacji. Najważniejsze cechy zapisane dla tej wersji to: funkcja zaworu – 3/2; gwint przyłączy – G1/4; seria – ZMG NAMUR; liczba przyłączy – 3; rodzaj przyłączy – NAMUR; rodzaj sterowania – elektromagnetycznie; liczba sygnałów sterujących – jednostronnie - powrót sprężyną; pozycja stabilna – monostabilny; napięcie sterowania – 24 V DC - prąd stały; liczba wyjść – 1; maksymalny przepływ – 75 m3/h / 1250 l/min; ATEX – nie. Uzupełniające parametry robocze: Pmax 1,0 MPa; T: 0 ÷ 65°C. Element może współpracować z napędami lub obwodami pomocniczymi, jeżeli jego funkcja, sposób sterowania i przepustowość odpowiadają wymaganiom układu. Rzeczywista funkcja zaworu wynika z jego układu dróg, położeń i sposobu sterowania, dlatego te cechy powinno się rozpatrywać łącznie. Zawór realizuje określoną funkcję w obwodzie pneumatycznym i powinien być włączony zgodnie ze schematem pracy maszyny. Dobór trzeba oprzeć na funkcji, wymiarach i sposobie przyłączenia opisanych dla konkretnego wykonania, a nie wyłącznie na podobieństwie wizualnym. Na etapie doboru warto porównać wszystkie cechy współdziałających części i sprawdzić, czy miejsce zabudowy zapewnia dostęp potrzebny do montażu oraz późniejszej obsługi. Każdą zmianę sposobu wykorzystania elementu powinno się ponownie ocenić pod kątem zgodności mechanicznej, pneumatycznej i materiałowej. Przy wyborze trzeba porównać liczbę dróg i położeń, stan spoczynkowy, sposób sterowania oraz układ przyłączy z dokumentacją obwodu. Podobny korpus nie oznacza takiej samej funkcji, dlatego oznaczenia portów i symbol działania należy traktować jako wiążące. Przewody należy podłączyć tak, aby nie przenosiły naprężeń na korpus, a przed uruchomieniem usunąć z trasy pneumatycznej pozostałości po pracach montażowych. Podczas montażu narzędzia należy przykładać tylko do powierzchni przewidzianych do montażu, aby nie uszkodzić korpusu, gwintu, uszczelnienia ani części ruchomych. Brak stabilnego przełączania, opóźniona odpowiedź lub wyciek są sygnałem do sprawdzenia zasilania, sterowania i czystości medium. Opisywane wykonanie nie może przejmować obciążeń konstrukcyjnych, skręcania lub drgań, jeżeli jego budowa nie została do tego przeznaczona. Po każdej ingerencji w instalację należy wykonać próbę funkcjonowania w rzeczywistym cyklu i upewnić się, że zmiana nie pogorszyła pracy sąsiednich podzespołów. W ramach kontroli serwisowej trzeba ocenić stan powierzchni połączonych, połączeń i uszczelnień oraz usunąć przyczynę nieprawidłowości, zamiast ograniczać się do wymiany pojedynczej części. Przed obsługą zaworu należy odpowietrzyć obwód i zabezpieczyć odbiorniki przed ruchem wywołanym energią pozostałą w zespole pneumatycznym. Po każdej ingerencji powinno się odtworzyć pierwotny układ połączeń i skontrolować zachowanie zaworu we wszystkich przewidzianych położeniach.
