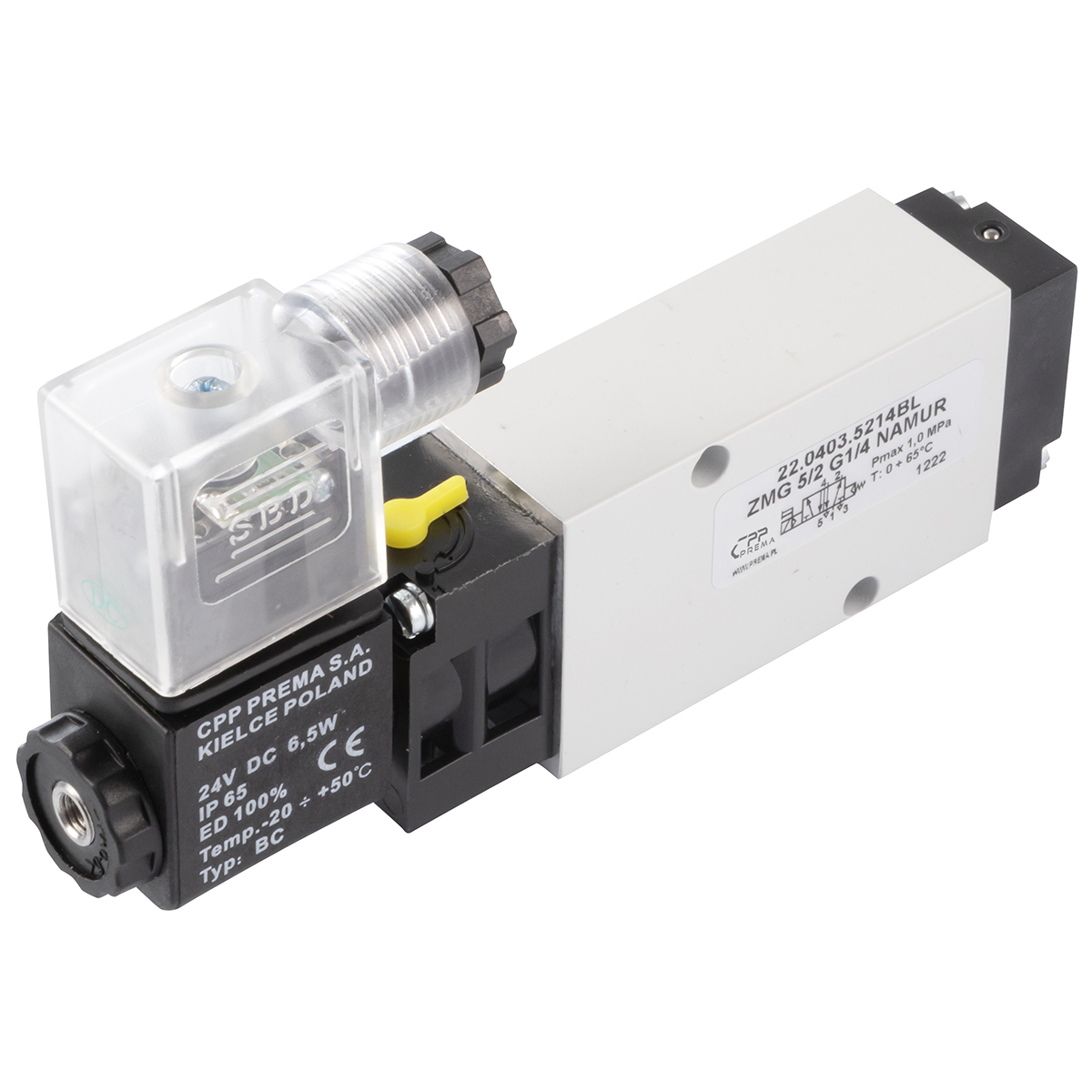

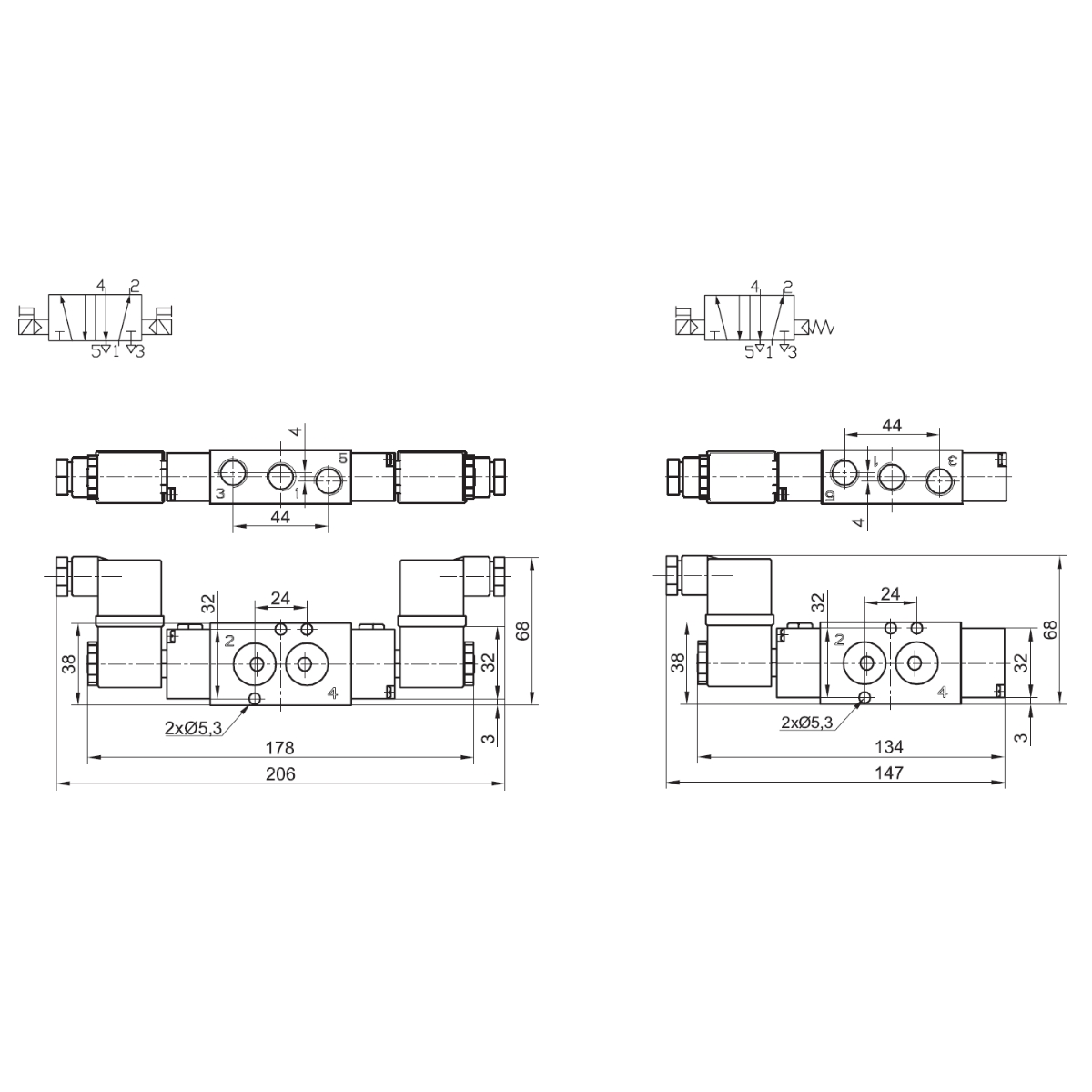

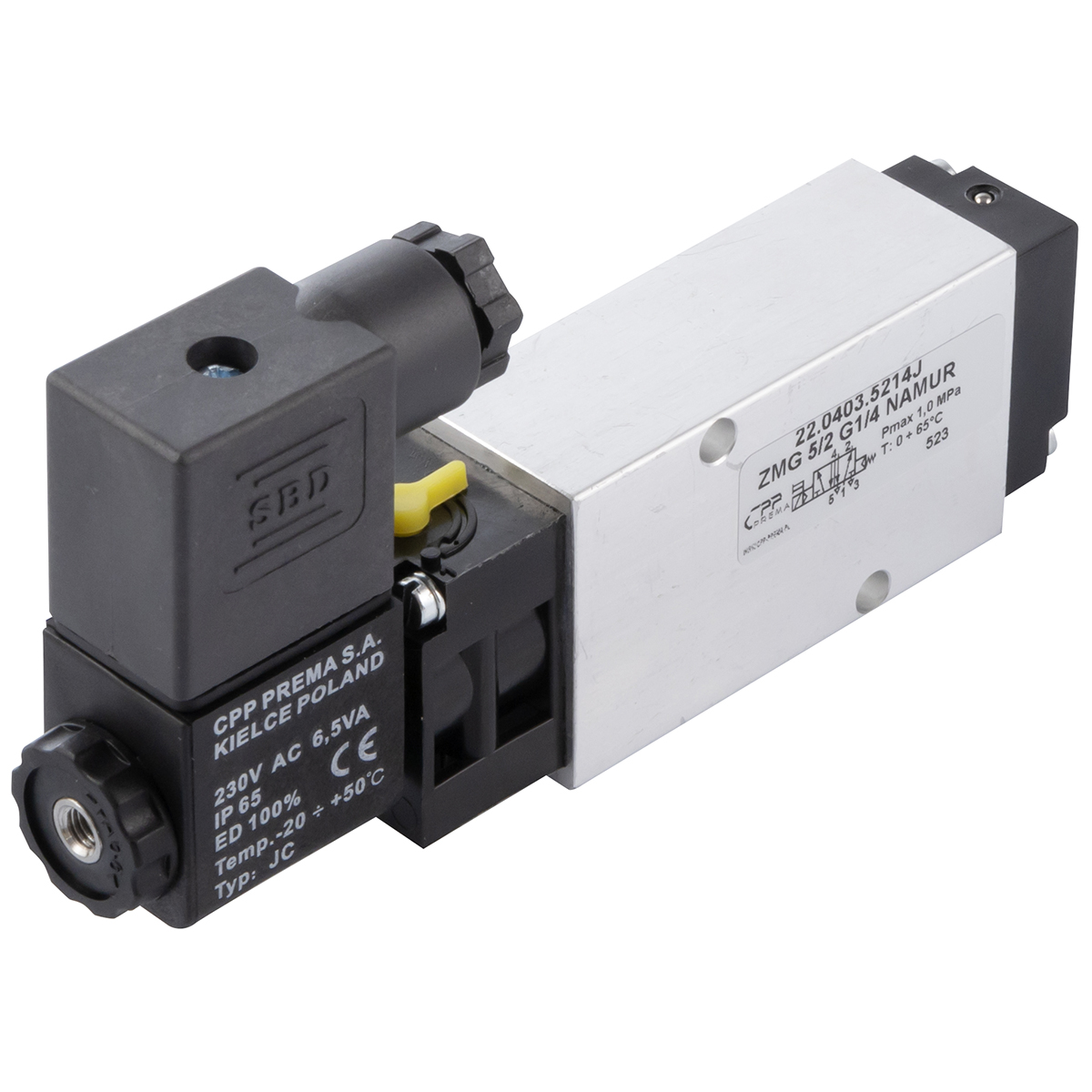

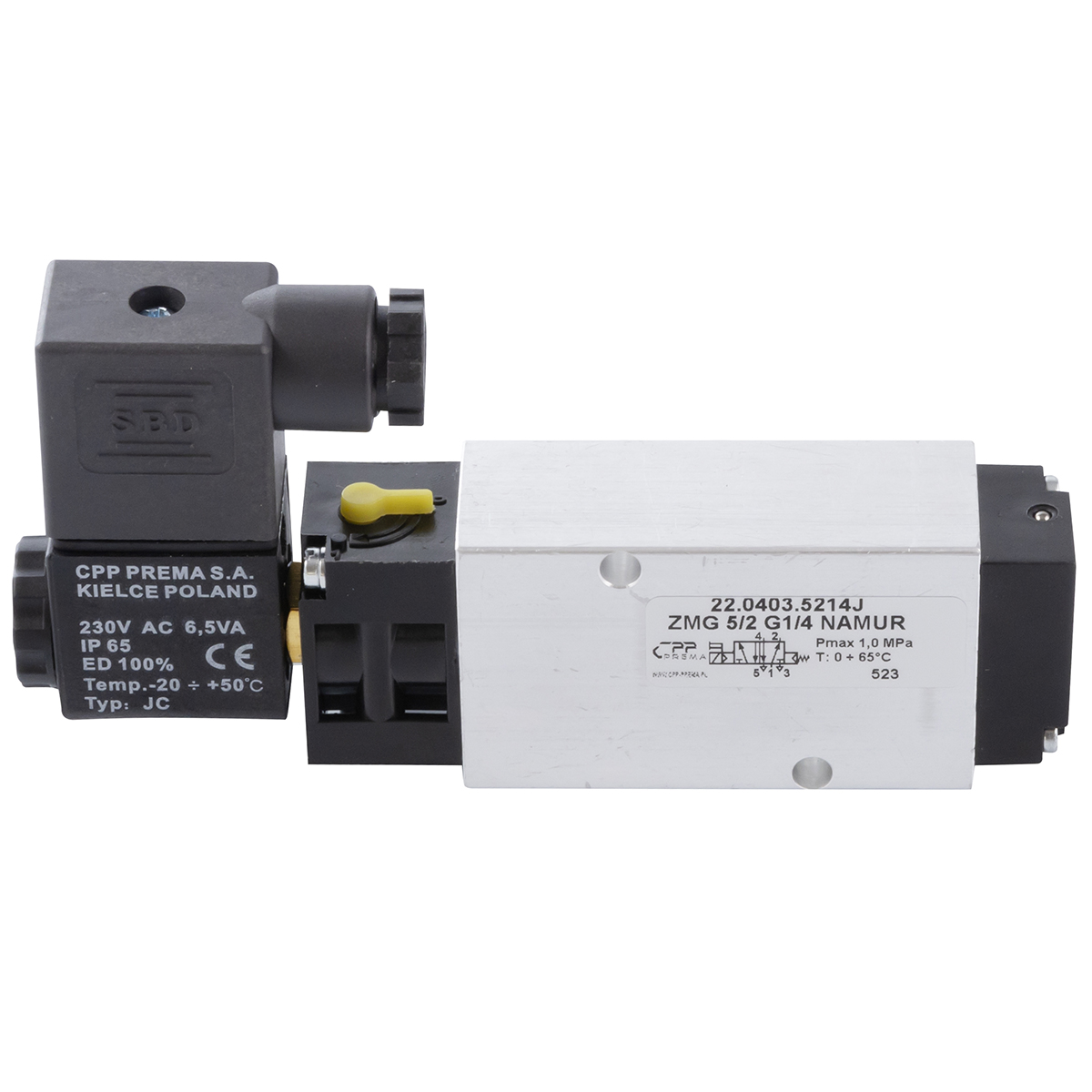

22.0403.5214B - Elektrozawór pneumatyczny ZMG NAMUR 5/2 G1/4 monostabilny, cewka 24V DC

Elektrozawór pneumatyczny ZMG NAMUR 5/2 G1/4 monostabilny, cewka 24V DC. Dla tego wykonania funkcję określono jako 5/2. Napięcie układu sterowania wynosi 24 V DC - prąd stały; musi być zgodne z zasilaniem przewidzianym dla instalacji. Specyfikacja wykonania zawiera następujące wartości: funkcja zaworu – 5/2; gwint przyłączy – G1/4; seria – ZMG NAMUR; liczba przyłączy – 5; rodzaj przyłączy – NAMUR; rodzaj sterowania – elektromagnetycznie; liczba sygnałów sterujących – jednostronnie - powrót sprężyną; pozycja stabilna – monostabilny; napięcie sterowania – 24 V DC - prąd stały; liczba wyjść – 2; maksymalny przepływ – 75 m3/h / 1250 l/min; ATEX – nie. Wartości robocze zapisane na karcie produktu: Pmax 1,0 MPa; T: 0 ÷ 65°C. Rzeczywista funkcja zaworu wynika z jego układu dróg, położeń i sposobu sterowania, dlatego te cechy powinno się rozpatrywać łącznie. Zawór realizuje określoną funkcję w obwodzie pneumatycznym i powinien być włączony zgodnie ze schematem funkcjonowania maszyny. Ten wariant nadaje się do współpracy z napędami lub obwodami pomocniczymi, jeżeli jego funkcja, sposób sterowania i przepustowość odpowiadają wymaganiom układu. Na etapie doboru warto porównać wszystkie cechy połączonych części i sprawdzić, czy miejsce zabudowy zapewnia dostęp potrzebny do montażu oraz późniejszej obsługi. Każdą zmianę sposobu wykorzystania podzespołu należy ponownie ocenić pod kątem zgodności mechanicznej, pneumatycznej i materiałowej. Dobór trzeba oprzeć na funkcji, wymiarach i sposobie przyłączenia opisanych dla konkretnego wykonania, a nie wyłącznie na podobieństwie wizualnym. Przy wyborze należy porównać liczbę dróg i położeń, stan spoczynkowy, sposób sterowania oraz układ przyłączy z dokumentacją obwodu. Po montażu należy wykonać próbę szczelności i sprawdzić wszystkie przewidziane stany zaworu w kontrolowanym cyklu. Porty powinno się podłączyć zgodnie z oznaczeniami, dbając o czystość kanałów i nie dopuszczając materiału uszczelniającego do drogi przepływu. Przewody trzeba podłączyć tak, aby nie przenosiły naprężeń na korpus, a przed uruchomieniem usunąć z układu pozostałości po pracach montażowych. Jakość medium i zanieczyszczenia w zespole pneumatycznym mają bezpośredni wpływ na szczelność oraz swobodę ruchu elementów zaworowych. Po uruchomieniu układu powinno się obserwować czas przełączenia, stabilność stanu oraz zachowanie odbiornika po pojawieniu się i zaniku sygnału sterującego. Opóźnienie przełączenia, niestabilny stan lub wyciek są sygnałem do sprawdzenia zasilania, sterowania i czystości medium. Po każdej ingerencji w instalację powinno się wykonać próbę pracy w rzeczywistym cyklu i upewnić się, że zmiana nie pogorszyła pracy sąsiednich podzespołów. Przed obsługą zaworu trzeba odpowietrzyć obwód i zabezpieczyć odbiorniki przed ruchem wywołanym energią pozostałą w układzie. Po każdej ingerencji powinno się odtworzyć pierwotny układ połączeń i skontrolować zachowanie zaworu we wszystkich przewidzianych położeniach.
