23.0103.5214 - Zawór sterowany pneumatycznie DTP 5/2 G1/4 NC monostabilny powrót sprężyną (zasilany przewodowo)

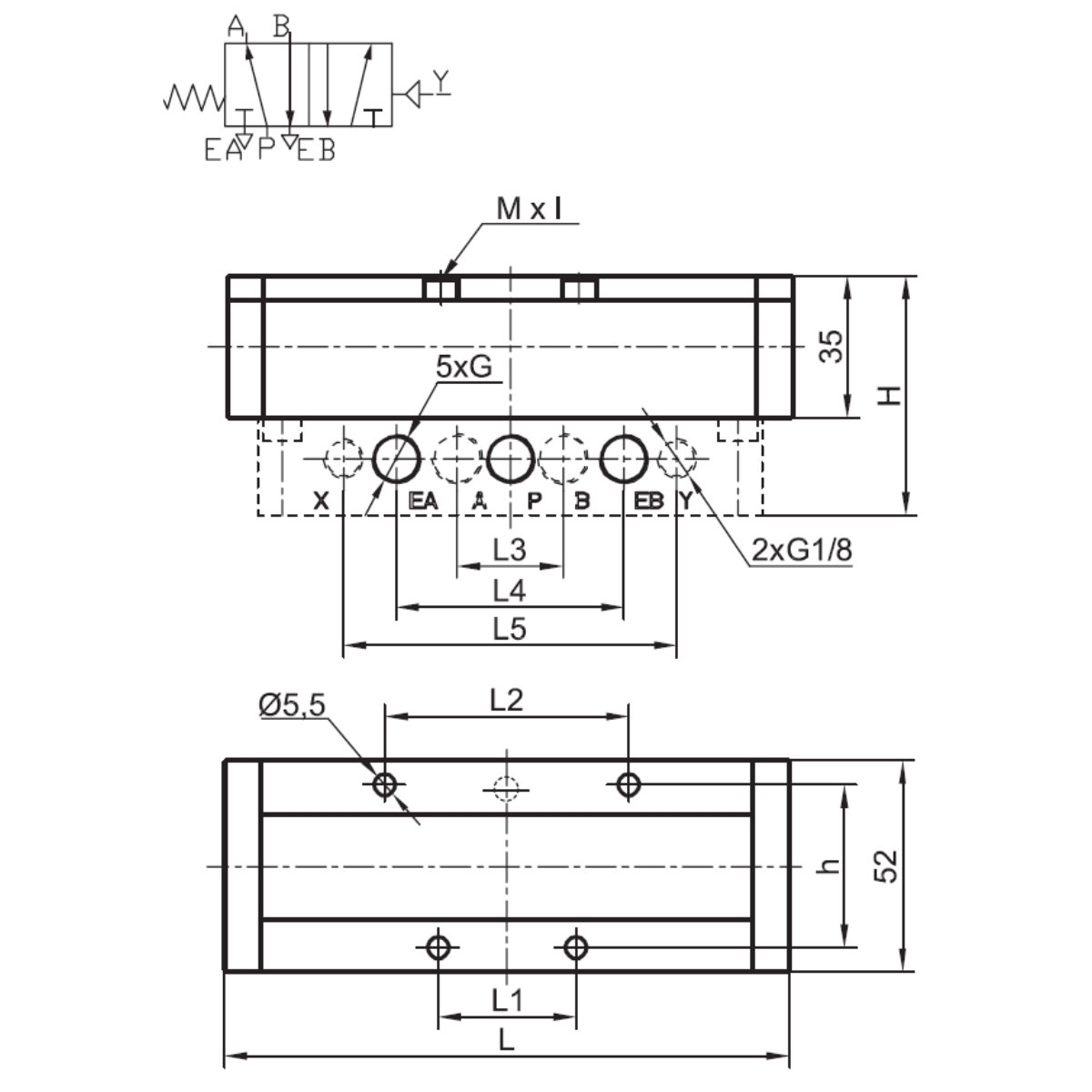

Zawór sterowany pneumatycznie DTP 5/2 G1/4 NC monostabilny powrót sprężyną (zasilany przewodowo). Dla tego wykonania funkcję określono jako 5/2. Specyfikacja wykonania zawiera następujące wartości: funkcja zaworu – 5/2; gwint przyłączy – G1/4; seria – DTP; liczba przyłączy – 5; rodzaj przyłączy – przewodowo; rodzaj sterowania – pneumatycznie; liczba sygnałów sterujących – jednostronnie - powrót sprężyną; pozycja stabilna – monostabilny; liczba wyjść – 2; maksymalny przepływ – 75 m3/h / 1250 l/min; ATEX – nie. Na rysunku wymiarowym tej wersji podano: G – G1/4; L – 164 mm; L1 – 32 mm; L2 – 62 mm; L3 – 32 mm; L4 – 64 mm; L5 – 90 mm. Uzupełniające parametry robocze: Pmax 1,0 MPa; T: 0 ÷ 65°C. Rzeczywista funkcja zaworu wynika z jego układu dróg, położeń i sposobu sterowania, dlatego te cechy powinno się rozpatrywać łącznie. Zawór realizuje określoną funkcję w obwodzie pneumatycznym i powinien być włączony zgodnie ze schematem funkcjonowania maszyny. Ten wariant nadaje się do współpracy z napędami lub obwodami pomocniczymi, jeżeli jego funkcja, sposób sterowania i przepustowość odpowiadają wymaganiom układu. Decyzję o doborze powinno się oprzeć na funkcji, wymiarach i sposobie przyłączenia opisanych dla konkretnego wykonania, a nie wyłącznie na podobieństwie wizualnym. Przed zamówieniem warto porównać wszystkie cechy połączonych części i sprawdzić, czy miejsce zabudowy zapewnia dostęp potrzebny do montażu oraz późniejszej obsługi. Każdą zmianę sposobu wykorzystania elementu należy ponownie ocenić pod kątem zgodności mechanicznej, pneumatycznej i materiałowej. Przy wyborze trzeba porównać liczbę dróg i położeń, stan spoczynkowy, sposób sterowania oraz układ przyłączy z dokumentacją obwodu. Miejsce przyłożenia narzędzia należy ograniczyć do powierzchni przewidzianych do montażu, aby nie uszkodzić korpusu, gwintu, uszczelnienia ani części ruchomych. Montaż powinno się wykonywać po odłączeniu źródeł energii, oczyszczeniu części współdziałających i sprawdzeniu, czy połączenia nie będą wprowadzały naprężeń do korpusu. Porty powinno się podłączyć zgodnie z oznaczeniami, dbając o czystość kanałów i nie dopuszczając materiału uszczelniającego do drogi przepływu. Jakość medium i zanieczyszczenia w zespole pneumatycznym mają bezpośredni wpływ na szczelność oraz swobodę ruchu elementów zaworowych. W czasie pracy powinno się obserwować czas przełączenia, stabilność stanu oraz zachowanie odbiornika po pojawieniu się i zaniku sygnału sterującego. Opóźnienie przełączenia, niestabilny stan lub wyciek są sygnałem do sprawdzenia zasilania, sterowania i czystości medium. Ten podzespół nie powinien przenosić obciążeń konstrukcyjnych, skręcania lub drgań, jeżeli jego budowa nie została do tego przeznaczona. Po zmontowaniu zespołu powinna nastąpić kontrola szczelności i funkcji, przeprowadzona najpierw przy bezpiecznych nastawach, a następnie w normalnych warunkach pracy. Przed przystąpieniem do naprawy trzeba usunąć ciśnienie i inne zgromadzone energie, a części zabezpieczyć przed niekontrolowanym przemieszczeniem.
