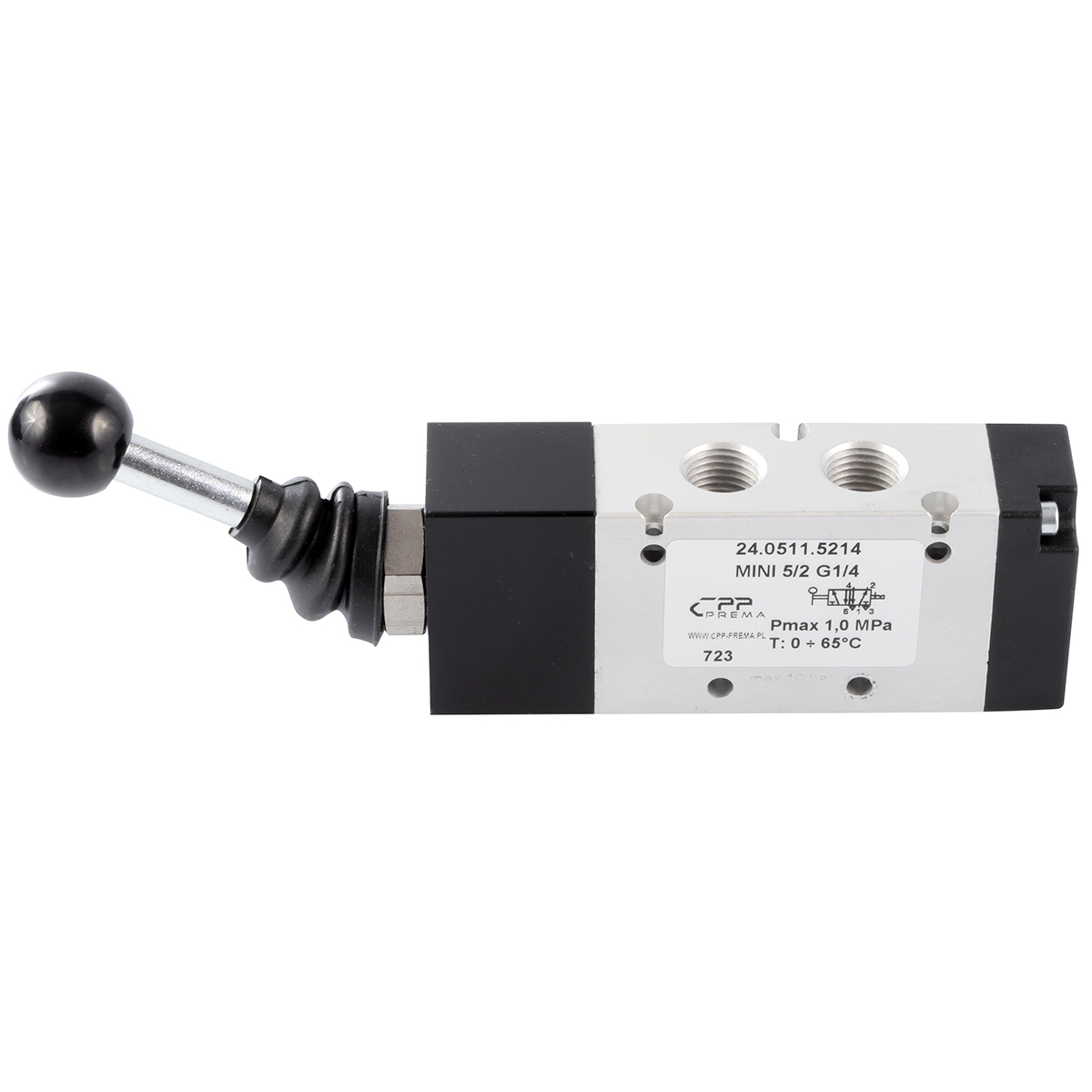

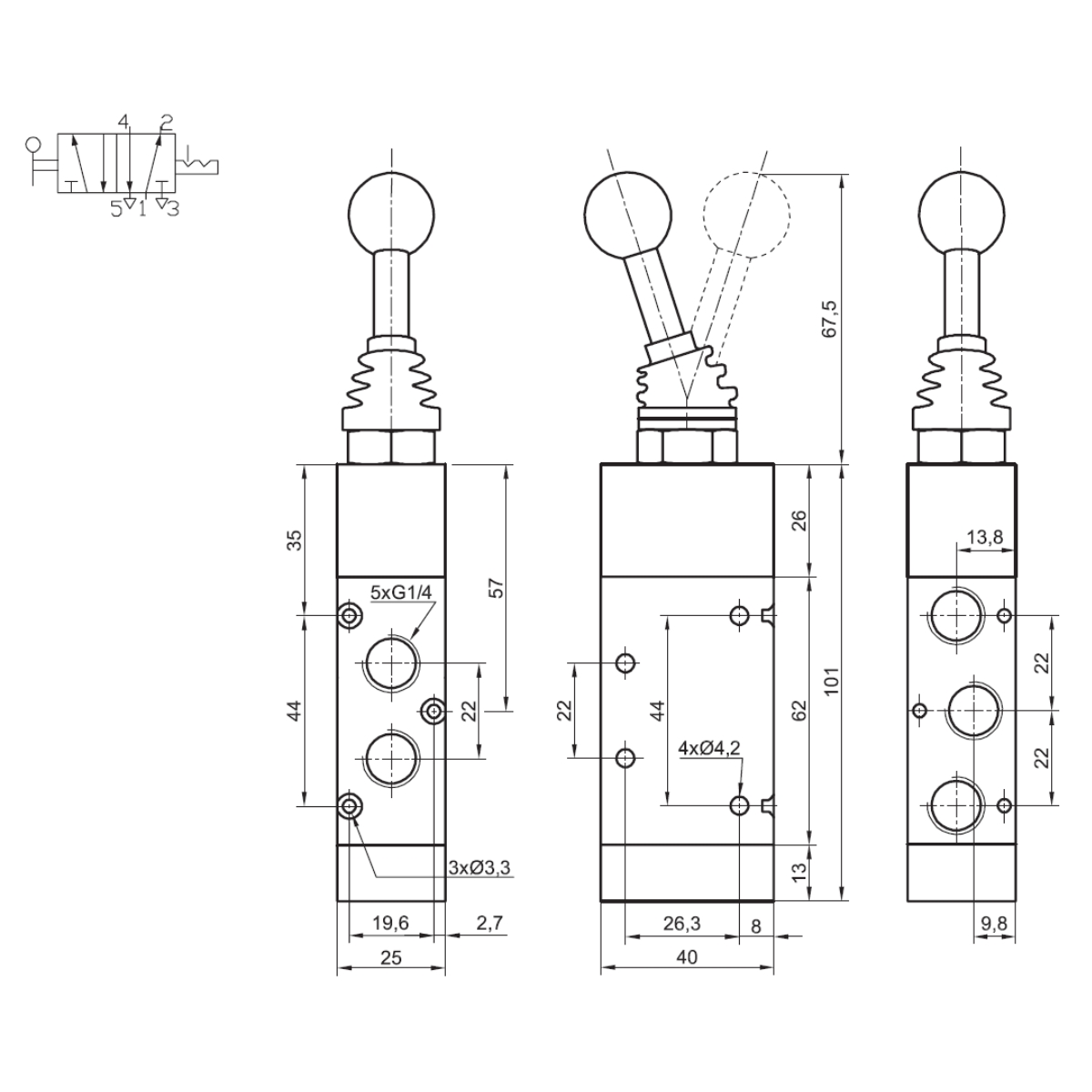

24.0511.5214 - Zawór z dźwignią TM 5/2 G1/4 pionowy bez sprężyn z zatrzaskiem

Funkcja Zaworu
5/2
Gwint Przyłączy
G1/4
Seria
TM
Ilość Przyłączy
5
Rodzaj Przyłączy
Przewodowo
Rodzaj Sterowania
Mechanicznie - Dźwignią Ręczną
Ilość Sygnałów Sterujących
Obustronnie
Pozycja Stabilna
Bistabilny
Ilość Wyjść
2
Maksymalny Przepływ
075 [m3/h] / 1250 [l/min]
ATEX
NIE
Waga towaru (kg)
0,3
Długość towaru (metr)
0,92
Szerokość towaru (metr)
0,11
Głębokość towaru (metr)
0,4
Parametr techniczny 1
Pmax 1,0 MPa
Parametr techniczny 2
T: 0 ÷ 65°C
Waga towaru brutto (kg)
0,4
Waga opakowania (kg)
0,1
Okres gwarancji
12 miesięcy
Zdolności produkcyjne (w drodze)
50 szt

185,00 zł netto

227,55 zł brutto

W sprawie indywidualnych wycen prosimy o kontakt.

Nota prawna
Dokładamy wszelkich starań, aby prezentowane informacje były rzetelne i prawdziwe. Niemniej jednak nie możemy w pełni zagwarantować, że nie zawierają one błędów. Ewentualne nieścisłości nie mogą stanowić podstawy do jakichkolwiek roszczeń. Wszelkie transakcje sprzedaży realizowane są wyłącznie na podstawie obowiązującego Regulaminu sklepu internetowego oraz Ogólnych Warunków Handlowych (OWH) spółki CPP PREMA S.A.
Stan
magazynowy

30 szt 24 godz.

Zdolności
produkcyjne

50 szt

Potrzebujesz pomocy technicznej?

Zadzwoń: +48 41 361 95 24

E-mail: sklep@cpp-prema.pl

OPIS PRODUKTU

Zawór z dźwignią TM 5/2 G1/4 pionowy bez sprężyn z zatrzaskiem. Dla tego wykonania funkcję określono jako 5/2. Producent określa tę wersję następującymi parametrami: funkcja zaworu – 5/2; gwint przyłączy – G1/4; seria – TM; liczba przyłączy – 5; rodzaj przyłączy – przewodowo; rodzaj sterowania – mechanicznie - dźwignią ręczną; liczba sygnałów sterujących – obustronnie; pozycja stabilna – bistabilny; liczba wyjść – 2; maksymalny przepływ – 75 m3/h / 1250 l/min; ATEX – nie. Wartości robocze zapisane na karcie produktu: Pmax 1,0 MPa; T: 0 ÷ 65°C. Ten wariant nadaje się do współpracy z napędami lub obwodami pomocniczymi, jeżeli jego funkcja, sposób sterowania i przepustowość odpowiadają wymaganiom układu. Rzeczywista funkcja zaworu wynika z jego układu dróg, położeń i sposobu sterowania, dlatego te cechy powinno się rozpatrywać łącznie. Zawór realizuje określoną funkcję w obwodzie pneumatycznym i powinien być włączony zgodnie ze schematem działania maszyny. Każdą zmianę sposobu wykorzystania produktu powinno się ponownie ocenić pod kątem zgodności mechanicznej, pneumatycznej i materiałowej. Przy wyborze trzeba porównać liczbę dróg i położeń, stan spoczynkowy, sposób sterowania oraz układ przyłączy z dokumentacją obwodu. Podobny korpus nie oznacza takiej samej funkcji, dlatego oznaczenia portów i symbol pracy powinno się traktować jako wiążące. Schemat funkcjonalny i oznaczenia portów należy porównać z wymaganym przebiegiem sygnałów oraz kierunkiem przepływu w każdym stanie pracy. Po montażu trzeba wykonać próbę szczelności i sprawdzić wszystkie przewidziane stany zaworu w kontrolowanym cyklu. Porty trzeba podłączyć zgodnie z oznaczeniami, dbając o czystość kanałów i nie dopuszczając materiału uszczelniającego do drogi przepływu. Przewody powinno się podłączyć tak, aby nie przenosiły naprężeń na korpus, a przed uruchomieniem usunąć z układu pozostałości po pracach montażowych. Miejsce przyłożenia narzędzia powinno się ograniczyć do powierzchni przewidzianych do montażu, aby nie uszkodzić korpusu, gwintu, uszczelnienia ani części ruchomych. Opóźnienie przełączenia, niestabilny stan lub wyciek są sygnałem do sprawdzenia zasilania, sterowania i czystości medium. W trakcie normalnej pracy warto obserwować zmianę hałasu, szczelności i stabilności mocowania, ponieważ odchylenia często wskazują na problem w połączeniu albo w elemencie współpracującym. Ten podzespół nie powinien przenosić obciążeń konstrukcyjnych, skręcania lub drgań, jeżeli jego budowa nie została do tego przeznaczona. Po każdej ingerencji w instalację powinno się wykonać próbę funkcjonowania w rzeczywistym cyklu i upewnić się, że zmiana nie pogorszyła pracy sąsiednich podzespołów. Przed obsługą zaworu należy odpowietrzyć obwód i zabezpieczyć odbiorniki przed ruchem wywołanym energią pozostałą w układzie. Po każdej ingerencji trzeba odtworzyć pierwotny układ połączeń i skontrolować zachowanie zaworu we wszystkich przewidzianych położeniach.

PLIKI DO POBRANIA

Katalog produktowy PDF

Pobierz plik

Pliki CAD CAD

Pobierz plik
