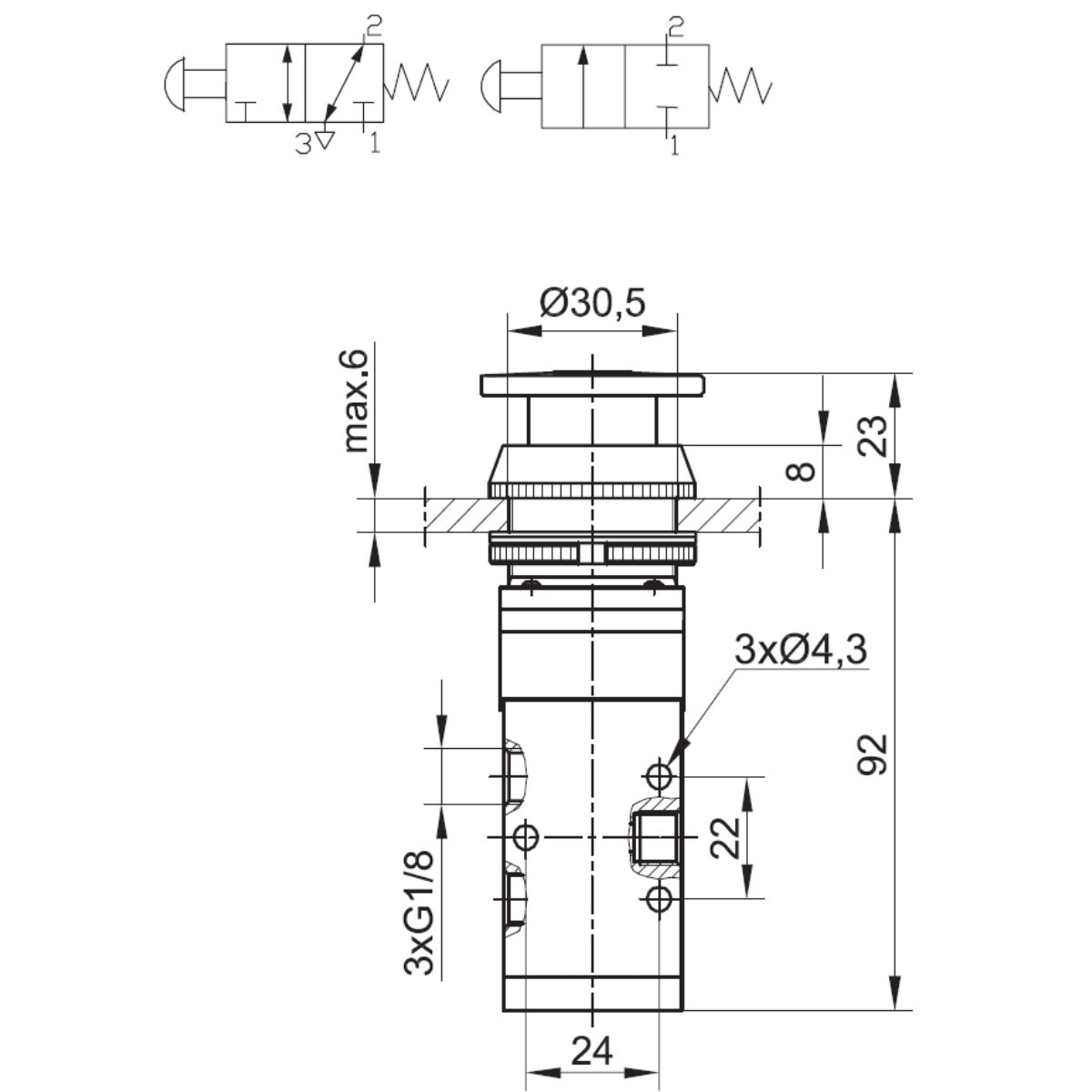

24.2604.3218 - Zawór pneumatyczny rozdzielający ręczny PZR 3/2 G1/8 NZ (NO) z przyciskiem krytym zielonym

Jest to zawór pneumatyczny rozdzielający ręczny PZR 3/2 G1/8 NZ (NO) z przyciskiem krytym zielonym. Dla tego wykonania funkcję określono jako 3/2. Producent określa tę wersję następującymi parametrami: funkcja zaworu – 3/2; gwint przyłączy – G1/8; seria – PZR; liczba przyłączy – 3; rodzaj przyłączy – przewodowo; rodzaj sterowania – mechanicznie - przyciskiem; liczba sygnałów sterujących – jednostronnie - powrót sprężyną; pozycja stabilna – monostabilny; liczba wyjść – 1; maksymalny przepływ – 45 m3/h / 750 l/min; ATEX – nie. Dodatkowe dane producenta: Pmax 1,0 MPa; T: 0 ÷ 65°C. Produkt można zastosować z napędami lub obwodami pomocniczymi, jeżeli jego funkcja, sposób sterowania i przepustowość odpowiadają wymaganiom układu. Zawór realizuje określoną funkcję w obwodzie pneumatycznym i powinien być włączony zgodnie ze schematem pracy maszyny. Rzeczywista funkcja zaworu wynika z jego układu dróg, położeń i sposobu sterowania, dlatego te cechy należy rozpatrywać łącznie. Podobny korpus nie oznacza takiej samej funkcji, dlatego oznaczenia portów i symbol działania powinno się traktować jako wiążące. Przy wyborze należy porównać liczbę dróg i położeń, stan spoczynkowy, sposób sterowania oraz układ przyłączy z dokumentacją obwodu. Schemat funkcjonalny i oznaczenia portów należy porównać z wymaganym przebiegiem sygnałów oraz kierunkiem przepływu w każdym stanie pracy. Decyzję o doborze należy oprzeć na funkcji, wymiarach i sposobie przyłączenia opisanych dla konkretnego wykonania, a nie wyłącznie na podobieństwie wizualnym. Podczas weryfikacji wykonania dobrze jest porównać wszystkie cechy sąsiednich części i sprawdzić, czy miejsce zabudowy zapewnia dostęp potrzebny do montażu oraz późniejszej obsługi. Montaż powinno się wykonywać po odłączeniu źródeł energii, oczyszczeniu części sąsiednich i sprawdzeniu, czy połączenia nie będą wprowadzały naprężeń do korpusu. Porty powinno się podłączyć zgodnie z oznaczeniami, dbając o czystość kanałów i nie dopuszczając materiału uszczelniającego do drogi przepływu. Po montażu trzeba wykonać próbę szczelności i sprawdzić wszystkie przewidziane stany zaworu w kontrolowanym cyklu. Ten podzespół nie powinien przenosić obciążeń konstrukcyjnych, skręcania lub drgań, jeżeli jego budowa nie została do tego przeznaczona. Po każdej ingerencji w instalację powinno się wykonać próbę pracy w rzeczywistym cyklu i upewnić się, że zmiana nie pogorszyła pracy sąsiednich podzespołów. W czasie pracy dobrze jest obserwować zmianę hałasu, szczelności i stabilności mocowania, ponieważ odchylenia często wskazują na problem w połączeniu albo w elemencie współpracującym. W trakcie normalnej pracy powinno się obserwować czas przełączenia, stabilność stanu oraz zachowanie odbiornika po pojawieniu się i zaniku sygnału sterującego. Przed rozłączeniem zespołu trzeba usunąć ciśnienie i inne zgromadzone energie, a części zabezpieczyć przed niekontrolowanym przemieszczeniem. W trakcie przeglądu należy ocenić stan powierzchni współpracujących, połączeń i uszczelnień oraz usunąć przyczynę nieprawidłowości, zamiast ograniczać się do wymiany pojedynczej części. Po każdej ingerencji trzeba odtworzyć pierwotny układ połączeń i skontrolować zachowanie zaworu we wszystkich przewidzianych położeniach.
