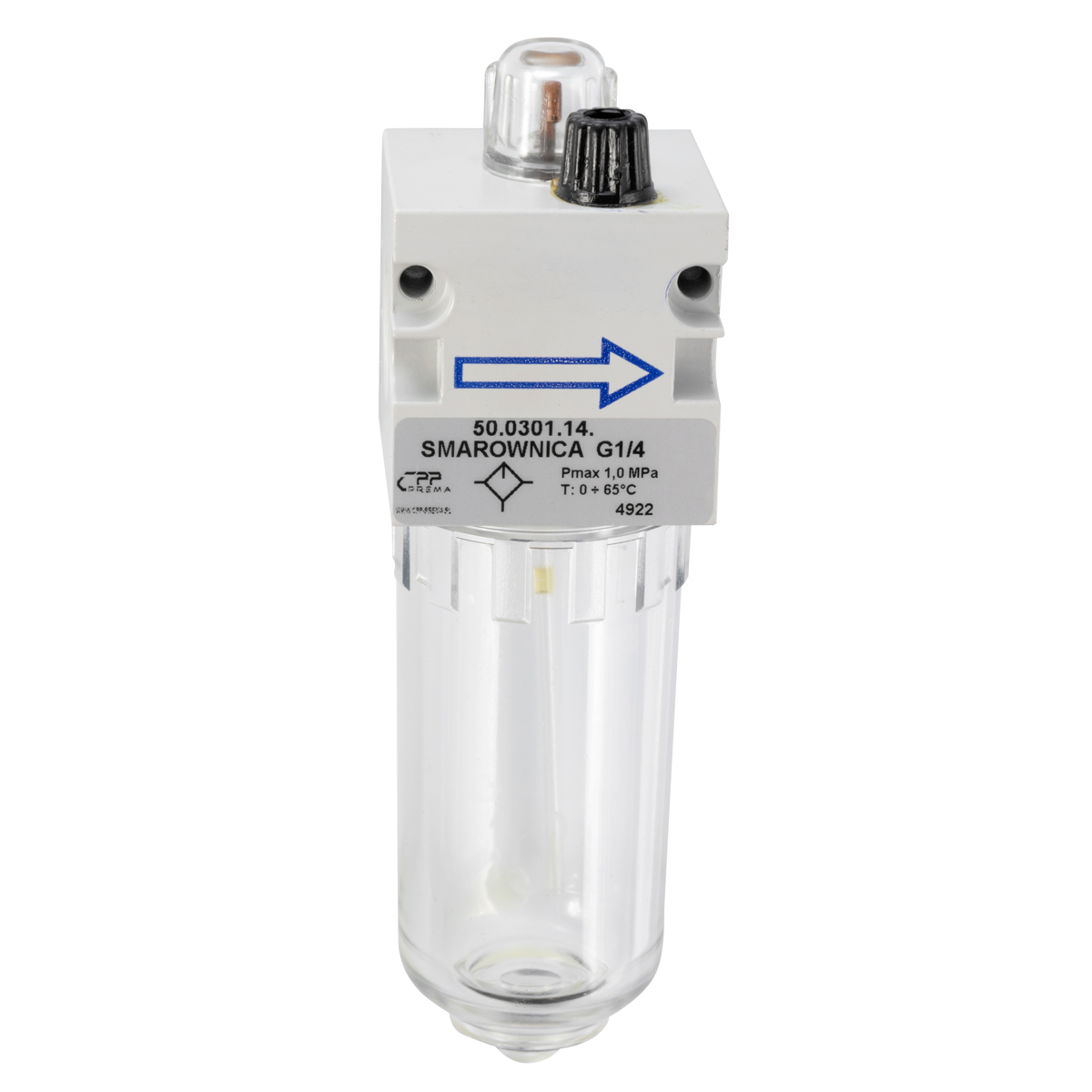

50.0301.14. - Smarownica sprężonego powietrza MINI G1/4 Pmax=12 bar
Seria
MINI
Gwint Przyłączy
G1/4
Funkcja
Smarownica
Maksymalny Przepływ
075 [m3/h] / 1250 [l/min]
ATEX
NIE
Wykonanie Specjalne
NIE
Waga towaru (kg)
0,15
Długość towaru (metr)
0,13
Szerokość towaru (metr)
0,041
Głębokość towaru (metr)
0,041
Parametr techniczny 1
Pmax 1,0 MPa
Parametr techniczny 2
T: 0 ÷ 65°C
Waga towaru brutto (kg)
0,3
Waga opakowania (kg)
0,15
Okres gwarancji
12 miesięcy
Zdolności produkcyjne (w drodze)
201 szt
179,00
zł netto
220,17
zł brutto
W sprawie indywidualnych wycen prosimy o kontakt.
Nota prawna
Dokładamy wszelkich starań, aby prezentowane informacje były rzetelne i prawdziwe. Niemniej jednak nie możemy w pełni zagwarantować, że nie zawierają one błędów. Ewentualne nieścisłości nie mogą stanowić podstawy do jakichkolwiek roszczeń. Wszelkie transakcje sprzedaży realizowane są wyłącznie na podstawie obowiązującego Regulaminu sklepu internetowego oraz Ogólnych Warunków Handlowych (OWH) spółki CPP PREMA S.A.
Jest to smarownica sprężonego powietrza MINI G1/4 Pmax=12 bar. Specyfikacja wykonania zawiera następujące wartości: seria – MINI; gwint przyłączy – G1/4; funkcja – smarownica; maksymalny przepływ – 75 m3/h / 1250 l/min; ATEX – nie; wykonanie specjalne – nie. Dodatkowe dane producenta: Pmax 1,0 MPa; T: 0 ÷ 65°C. Podzespół powinien zapewniać warunki medium wymagane przez najbardziej wrażliwe odbiorniki znajdujące się za nim w układzie. Prawidłowo dobrany podzespół wspiera utrzymanie parametrów medium wymaganych przez zawory, napędy i pozostałe odbiorniki instalacji. Element pracuje w torze przygotowania lub kontroli sprężonego powietrza i realizuje funkcję wskazaną w nazwie oraz danych konkretnego wykonania. Podzespół trzeba dobrać do najbardziej wymagającego trybu pracy instalacji, uwzględniając spadki ciśnienia oraz dostęp do obsługi. Przy doborze powinno się porównać przyłącza, wymagany przepływ, zakres ciśnienia i parametry właściwe dla funkcji danego produktu. Zakres regulacji, przepływ i wielkość przyłączy należy odnieść do zapotrzebowania całego obwodu, uwzględniając możliwy spadek ciśnienia. Podczas weryfikacji wykonania dobrze jest porównać wszystkie cechy sąsiednich części i sprawdzić, czy miejsce zabudowy zapewnia dostęp potrzebny do montażu oraz późniejszej obsługi. Każdą zmianę sposobu wykorzystania elementu należy ponownie ocenić pod kątem zgodności mechanicznej, pneumatycznej i materiałowej. Pierwsze uruchomienie powinno przebiegać w kontrolowanych warunkach, z obserwacją szczelności, zgodnego z założeniami osadzenia i zachowania całego współpracującego zespołu. Montaż powinno się wykonać zgodnie z kierunkiem przepływu i położeniem roboczym przewidzianym dla konstrukcji, pozostawiając miejsce na kontrolę i serwis. Element powinno się zabudować w kierunku przepływu i położeniu odpowiednim dla jego funkcji, pozostawiając dostęp do nastaw, kontroli i opróżniania. Narzędzia powinno się przykładać wyłącznie do powierzchni przewidzianych do montażu, aby nie uszkodzić korpusu, gwintu, uszczelnienia ani części ruchomych. Po każdej ingerencji w instalację należy wykonać próbę funkcjonowania w rzeczywistym cyklu i upewnić się, że zmiana nie pogorszyła pracy sąsiednich podzespołów. W eksploatacji należy kontrolować wskazania, stan elementów roboczych i ewentualne gromadzenie zanieczyszczeń lub kondensatu. Zwiększony spadek ciśnienia lub niestabilne parametry są sygnałem do sprawdzenia elementu i warunków zasilania całego zespołu. Podczas pracy powinno się obserwować stabilność parametrów oraz stan medium, ponieważ rosnący spadek ciśnienia może wskazywać na zanieczyszczenie lub nieprawidłową nastawę. Przy obsłudze okresowej trzeba ocenić stan powierzchni współpracujących, połączeń i uszczelnień oraz usunąć przyczynę nieprawidłowości, zamiast ograniczać się do wymiany pojedynczej części. Obsługę wykonuje się po odcięciu zasilania i odpowietrzeniu odcinka instalacji, stosując części dopasowane do właściwej serii i wersji.
