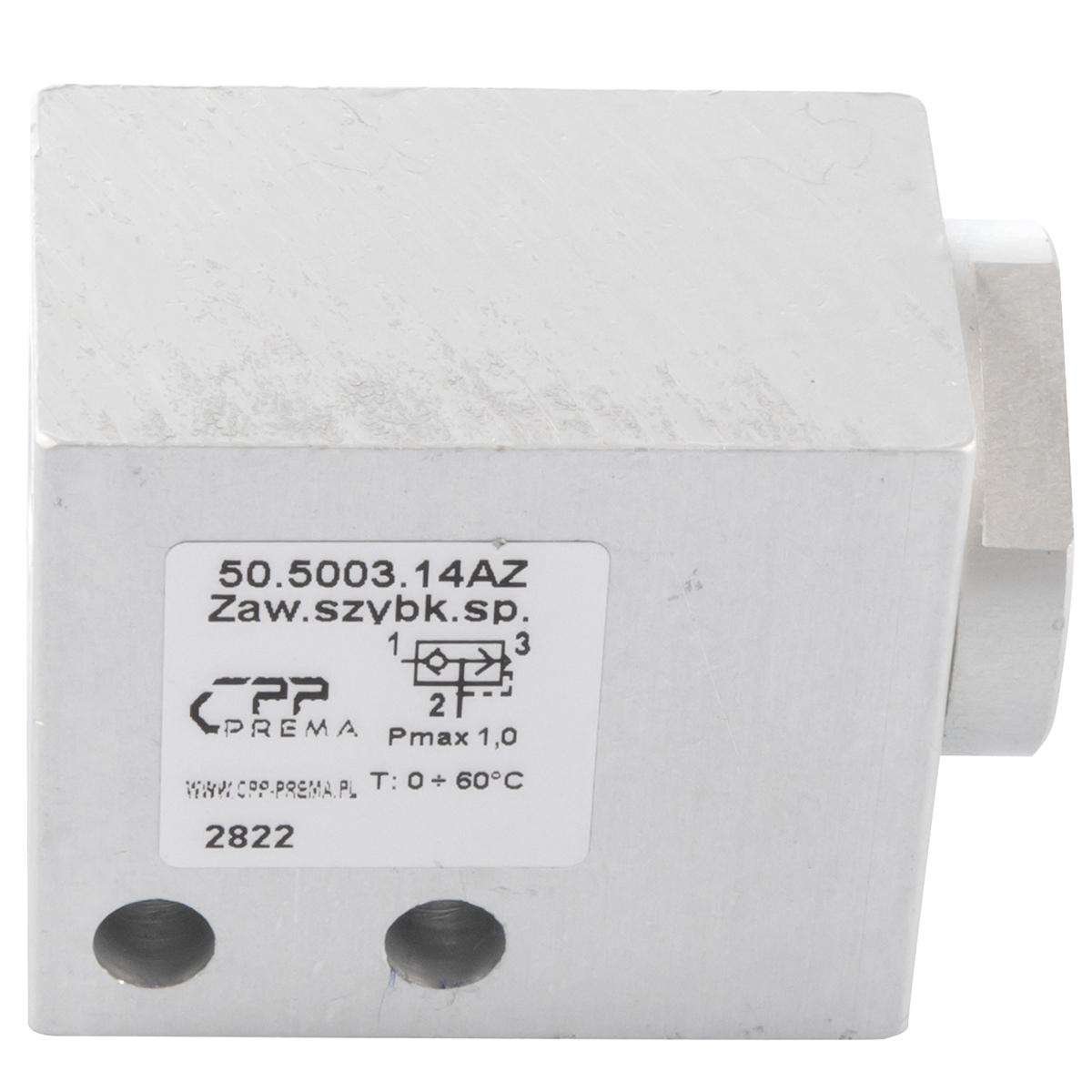

Zawór szybkiego spustu G1/8 przewodowy. W specyfikacji materiałowej podano: materiał – aluminium. Dane techniczne podane dla tego wariantu obejmują: rozmiar gwintu a – G1/8; rodzaj gwintu a – wewnętrzny; kształt – kostka gwintowana; funkcja – zawór szybkiego spustu; seria – 50.5003. Na rysunku wymiarowym tej wersji podano: G – G1/8; A – 22.5 mm; B – 20 mm; C – 34.5 mm; D – 26.5 mm; E – 4 mm; F – 3 mm; średnica H – 3.5 mm; J – 12.5 mm; K – 9 mm; L – 4 mm. Uzupełniające parametry robocze: Pmax 1,0 MPa; T: 0 ÷ 60°C. Zawór realizuje określoną funkcję w obwodzie pneumatycznym i powinien być włączony zgodnie ze schematem pracy maszyny. Ten wariant nadaje się do współpracy z napędami lub obwodami pomocniczymi, jeżeli jego funkcja, sposób sterowania i przepustowość odpowiadają wymaganiom układu. Rzeczywista funkcja zaworu wynika z jego układu dróg, położeń i sposobu sterowania, dlatego te cechy trzeba rozpatrywać łącznie. Przed podjęciem decyzji warto porównać wszystkie cechy połączonych części i sprawdzić, czy miejsce zabudowy zapewnia dostęp potrzebny do montażu oraz późniejszej obsługi. Każdą zmianę sposobu wykorzystania elementu powinno się ponownie ocenić pod kątem zgodności mechanicznej, pneumatycznej i materiałowej. Decyzję o doborze należy oprzeć na funkcji, wymiarach i sposobie przyłączenia opisanych dla konkretnego wykonania, a nie wyłącznie na podobieństwie wizualnym. Przy wyborze powinno się porównać liczbę dróg i położeń, stan spoczynkowy, sposób sterowania oraz układ przyłączy z dokumentacją obwodu. Przewody powinno się podłączyć tak, aby nie przenosiły naprężeń na korpus, a przed uruchomieniem usunąć z układu pozostałości po pracach montażowych. Pierwsze uruchomienie powinno przebiegać w kontrolowanych warunkach, z obserwacją szczelności, prawidłowego osadzenia i zachowania całego współpracującego zespołu. Miejsce przyłożenia narzędzia należy ograniczyć do powierzchni przewidzianych do montażu, aby nie uszkodzić korpusu, gwintu, uszczelnienia ani części ruchomych. Jakość medium i zanieczyszczenia w zespole pneumatycznym mają bezpośredni wpływ na szczelność oraz swobodę ruchu elementów zaworowych. W czasie pracy należy obserwować czas przełączenia, stabilność stanu oraz zachowanie odbiornika po pojawieniu się i zaniku sygnału sterującego. Opóźnienie przełączenia, niestabilny stan lub wyciek są sygnałem do sprawdzenia zasilania, sterowania i czystości medium. W trakcie normalnej pracy warto obserwować zmianę hałasu, szczelności i stabilności mocowania, ponieważ odchylenia często wskazują na problem w połączeniu albo w elemencie współpracującym. Po każdej ingerencji trzeba odtworzyć pierwotny układ połączeń i skontrolować zachowanie zaworu we wszystkich przewidzianych położeniach. Przy obsłudze okresowej należy ocenić stan powierzchni współdziałających, połączeń i uszczelnień oraz usunąć przyczynę nieprawidłowości, zamiast ograniczać się do wymiany pojedynczej części. Przed rozpoczęciem demontażu trzeba usunąć ciśnienie i inne zgromadzone energie, a części zabezpieczyć przed niekontrolowanym przemieszczeniem.
