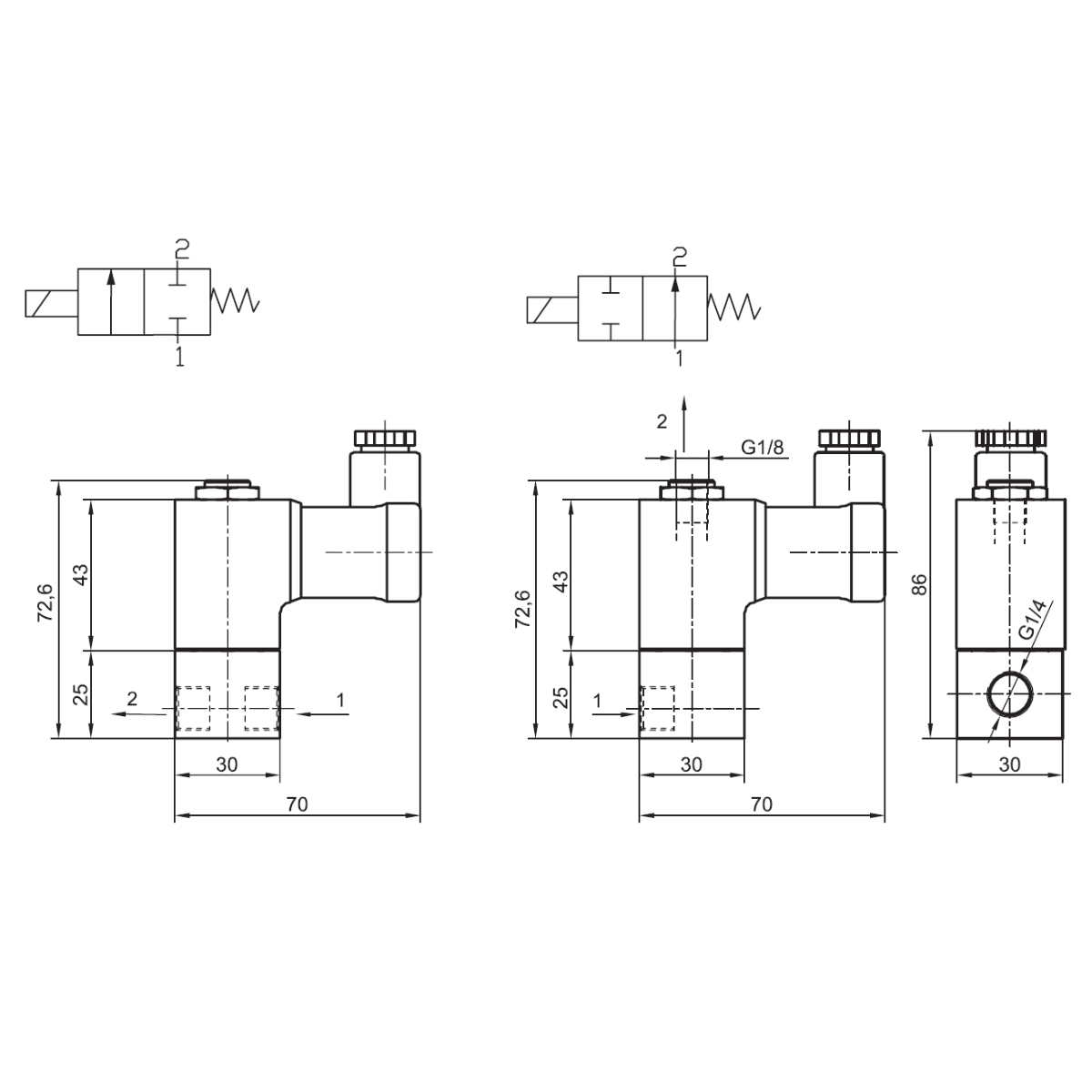

50.5330.2214J - Elektrozawór odcinający FLO 2/2 G1/4, D=3,0 NC normalnie zamknięty 0-10 bar, cewka 230V DC

Gwint Przyłączy
G1/4
Funkcja Zaworu
2/2 NC (Normalnie Zamknięty]
Medium
Powietrze
Napięcie Zasilania
230 V AC [J] - Prąd Przemienny
Rodzaj Sterowania
Bezpośrednie
Średnica Nominalna
DN 3
Maksymalny Przepływ
0,25 [m3/h]
Ciśnienie Minimalne
0,00 [bar]
Ciśnienie Maksymalne
10,0 [bar]
Temperatura Medium
50 [deg C]
Materiał Uszczelnienia
NBR
Parametr techniczny 1
P: 0 ÷ 1,0 MPa
Parametr techniczny 2
T: -10 ÷ 50°C
Waga opakowania (kg)
0,1
Okres gwarancji
12 miesięcy
Zdolności produkcyjne (w drodze)
25 szt
Szacunkowy termin dostawy
do 5 tygodni

146,00 zł netto

179,58 zł brutto

W sprawie indywidualnych wycen prosimy o kontakt.

Nota prawna
Dokładamy wszelkich starań, aby prezentowane informacje były rzetelne i prawdziwe. Niemniej jednak nie możemy w pełni zagwarantować, że nie zawierają one błędów. Ewentualne nieścisłości nie mogą stanowić podstawy do jakichkolwiek roszczeń. Wszelkie transakcje sprzedaży realizowane są wyłącznie na podstawie obowiązującego Regulaminu sklepu internetowego oraz Ogólnych Warunków Handlowych (OWH) spółki CPP PREMA S.A.
Stan
magazynowy

7 szt 24 godz.

Zdolności
produkcyjne

25 szt

Potrzebujesz pomocy technicznej?

Zadzwoń: +48 41 361 95 24

E-mail: sklep@cpp-prema.pl

OPIS PRODUKTU

Jest to elektrozawór odcinający FLO 2/2 G1/4, D=3,0 NC normalnie zamknięty 0-10 bar, cewka 230V DC. Dla tego wykonania funkcję określono jako 2/2 NC (normalnie zamknięty]. Napięcie układu sterowania wynosi 230 V AC - prąd przemienny; musi być zgodne z zasilaniem przewidzianym dla instalacji. W specyfikacji materiałowej podano: materiał uszczelnienia – NBR. Dane techniczne podane dla tego wariantu obejmują: gwint przyłączy – G1/4; funkcja zaworu – 2/2 NC (normalnie zamknięty]; medium – powietrze; napięcie zasilania – 230 V AC - prąd przemienny; rodzaj sterowania – bezpośrednie; średnica nominalna – DN 3; maksymalny przepływ – 0,25 m3/h; ciśnienie minimalne – 0,00 [bar]; ciśnienie maksymalne – 10,0 [bar]; temperatura medium – 50 [deg c]. Dodatkowe dane producenta: P: 0 ÷ 1,0 MPa; T: -10 ÷ 50°C. Ten wariant nadaje się do współpracy z napędami lub obwodami pomocniczymi, jeżeli jego funkcja, sposób sterowania i przepustowość odpowiadają wymaganiom układu. Rzeczywista funkcja zaworu wynika z jego układu dróg, położeń i sposobu sterowania, dlatego te cechy należy rozpatrywać łącznie. Zawór realizuje określoną funkcję w obwodzie pneumatycznym i powinien być włączony zgodnie ze schematem pracy maszyny. Każdą zmianę sposobu wykorzystania podzespołu powinno się ponownie ocenić pod kątem zgodności mechanicznej, pneumatycznej i materiałowej. Wybór wykonania powinien opierać się na funkcji, wymiarach i sposobie przyłączenia opisanych dla konkretnego wykonania, a nie wyłącznie na podobieństwie wizualnym. Przed zamówieniem warto porównać wszystkie cechy połączonych części i sprawdzić, czy miejsce zabudowy zapewnia dostęp potrzebny do montażu oraz późniejszej obsługi. Po montażu należy wykonać próbę szczelności i sprawdzić wszystkie przewidziane stany zaworu w kontrolowanym cyklu. Porty powinno się podłączyć zgodnie z oznaczeniami, dbając o czystość kanałów i nie dopuszczając materiału uszczelniającego do drogi przepływu. Przewody powinno się podłączyć tak, aby nie przenosiły naprężeń na korpus, a przed uruchomieniem usunąć z układu pozostałości po pracach montażowych. Jakość medium i zanieczyszczenia w zespole pneumatycznym mają bezpośredni wpływ na szczelność oraz swobodę ruchu elementów zaworowych. W czasie pracy trzeba obserwować czas przełączenia, stabilność stanu oraz zachowanie odbiornika po pojawieniu się i zaniku sygnału sterującego. Opóźnienie przełączenia, niestabilny stan lub wyciek są sygnałem do sprawdzenia zasilania, sterowania i czystości medium. Po każdej ingerencji należy odtworzyć pierwotny układ połączeń i skontrolować zachowanie zaworu we wszystkich przewidzianych położeniach. Na początku obsługi serwisowej trzeba usunąć ciśnienie i inne zgromadzone energie, a części zabezpieczyć przed niekontrolowanym przemieszczeniem. Podczas planowanej obsługi powinno się ocenić stan powierzchni współdziałających, połączeń i uszczelnień oraz usunąć przyczynę nieprawidłowości, zamiast ograniczać się do wymiany pojedynczej części.

PLIKI DO POBRANIA

Katalog produktowy PDF

Pobierz plik

Pliki CAD CAD

Pobierz plik
