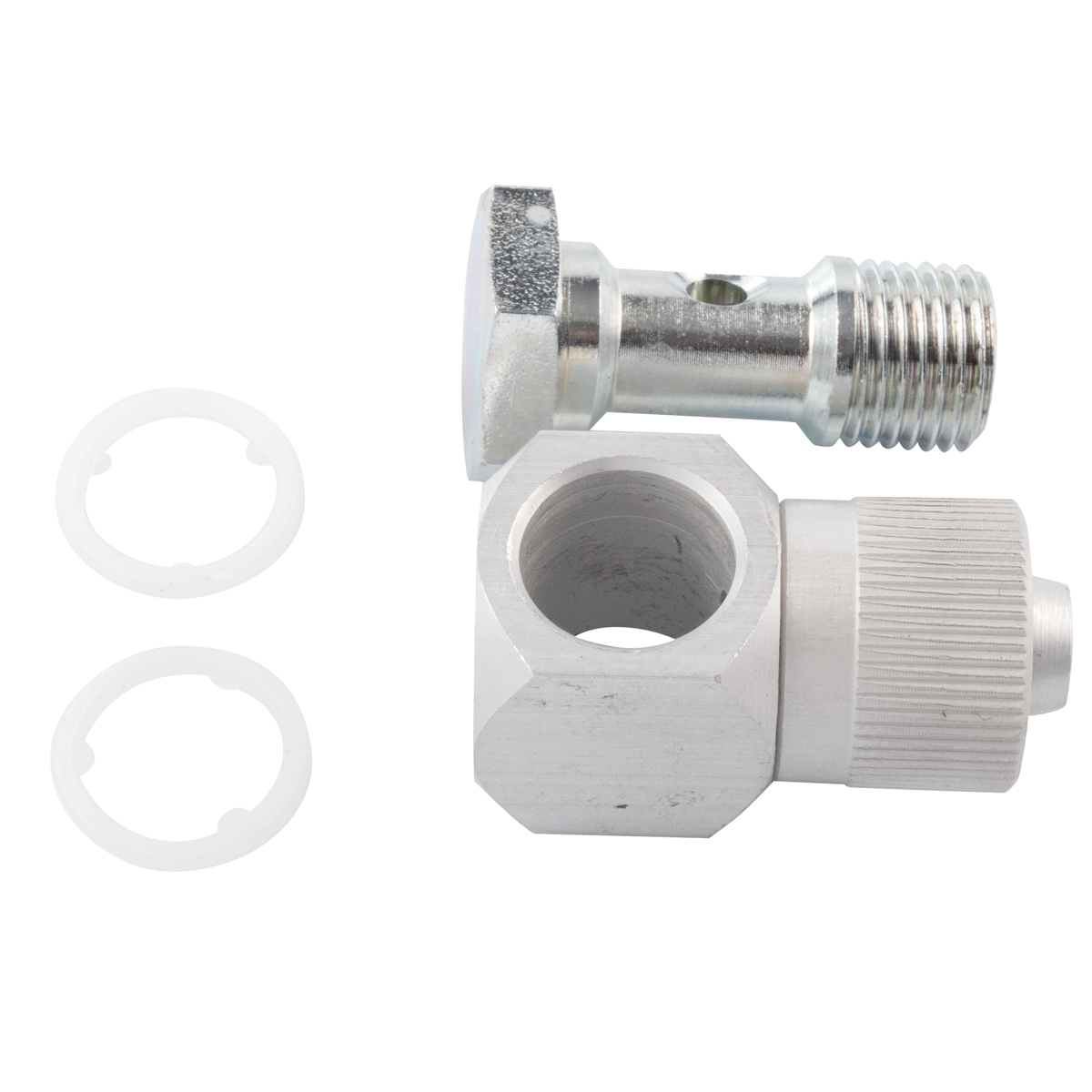

60.0002.34.1602 - Złączka pneumatyczna kątowa skręcana G3/4 GZ do przewodu fi 16x12 mm, aluminium

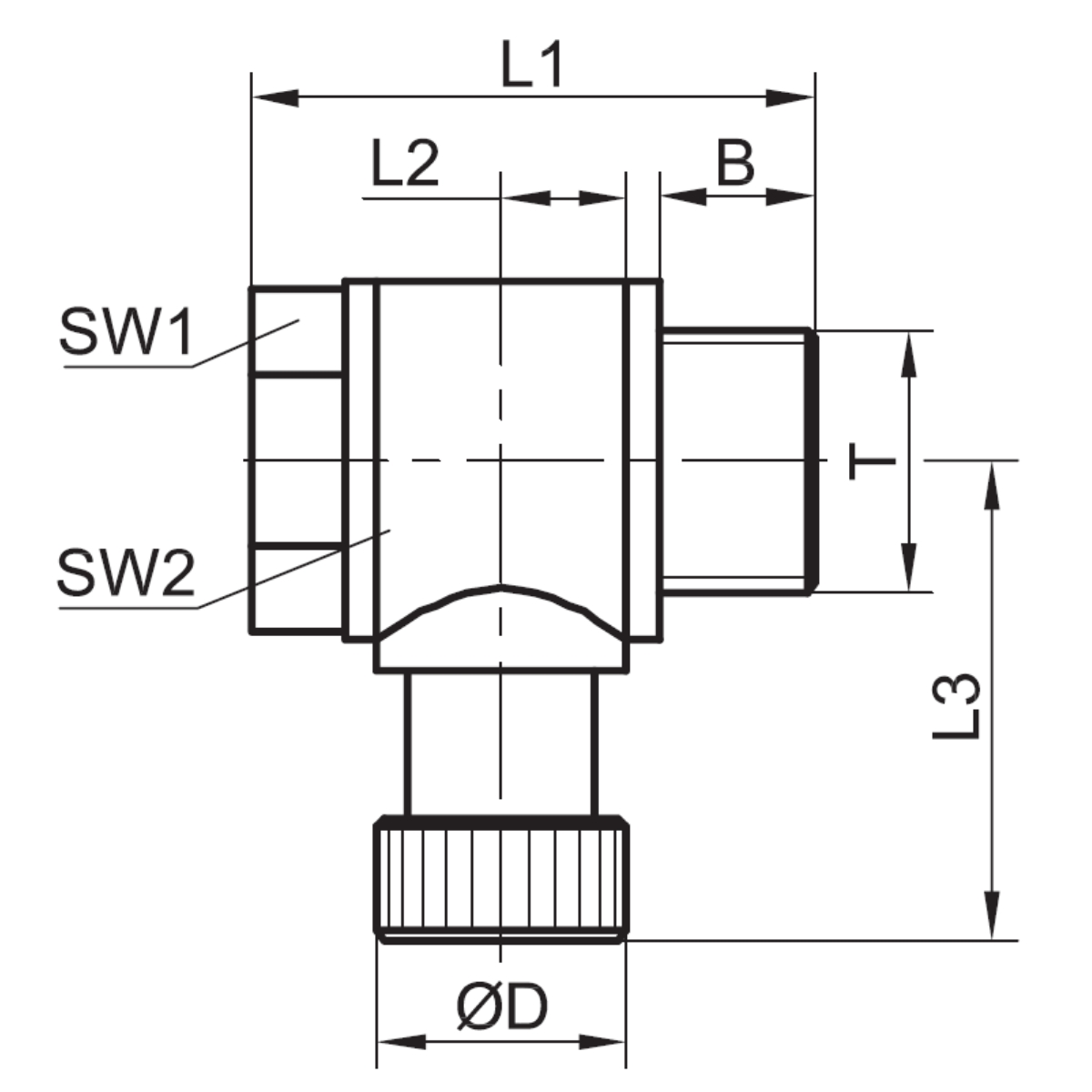

Złączka pneumatyczna kątowa skręcana G3/4 GZ do przewodu średnica 16×12 mm, aluminium. W doborze podstawowe znaczenie mają średnica zewnętrzna przewodu 16 mm, średnica wewnętrzna 12 mm oraz przyłącze G3/4. Dane techniczne podane dla tego wariantu obejmują: średnica wewnętrzna przewodu a – 12 mm; średnica zewnętrzna przewodu a – 16 mm; rodzaj gwintu a – zewnętrzny; rozmiar gwintu a – G3/4; seria – 60.00; kształt – przyłączka kątowa (banjo). Oznaczenia wymiarowe z rysunku technicznego mają wartości: T – G3/4; średnica Dz – 16 mm; średnica Dw – 12 mm; B – 15 mm; średnica D – 25 mm; L1 – 58 mm; L2 – 18 mm; L3 – 40 mm; SW1 – 32 mm; SW2 – 32 mm. Dane materiałowe dla tej wersji są następujące: materiał – aluminium. Złączka służy do wykonania uporządkowanego połączenia w zespole pneumatycznym, pod warunkiem zgodności obu stron z wymiarami podanymi dla tej wersji. Kształt wykonania określa kierunek wyprowadzenia przewodu i powinien być dopasowany do dostępnej przestrzeni bez wymuszania ostrego zagięcia instalacji. Złączkę można wykorzystać w nowym lub modernizowanym układzie, jeżeli dostępna przestrzeń umożliwia montaż bez wymuszania położenia przewodu. Nie powinno się łączyć wymiarów pochodzących z różnych wariantów tej samej serii, ponieważ nawet niewielka różnica może uniemożliwić szczelny montaż. Przy porównywaniu wariantów dobrze jest porównać wszystkie cechy współpracujących części i sprawdzić, czy miejsce zabudowy zapewnia dostęp potrzebny do montażu oraz późniejszej obsługi. Każdą zmianę sposobu wykorzystania produktu należy ponownie ocenić pod kątem zgodności mechanicznej, pneumatycznej i materiałowej. Decyzję o doborze powinno się oprzeć na funkcji, wymiarach i sposobie przyłączenia opisanych dla konkretnego wykonania, a nie wyłącznie na podobieństwie wizualnym. Montaż należy wykonywać po odłączeniu źródeł energii, oczyszczeniu części współpracujących i sprawdzeniu, czy połączenia nie będą wprowadzały naprężeń do korpusu. Pierwsze uruchomienie powinno przebiegać w kontrolowanych warunkach, z obserwacją szczelności, poprawnego osadzenia i zachowania całego współpracującego zespołu. Używane narzędzia powinny być przykładane wyłącznie do powierzchni przewidzianych do montażu, aby nie uszkodzić korpusu, gwintu, uszczelnienia ani części ruchomych. Po każdej ingerencji w instalację powinno się wykonać próbę działania w rzeczywistym cyklu i upewnić się, że zmiana nie pogorszyła pracy sąsiednich podzespołów. Po uruchomieniu trzeba obserwować stan przewodu oraz gniazda w miejscu połączenia, szczególnie pod kątem naprężeń i nieszczelności. Korpus złączki nie powinien przejmować ciężaru współpracujących części, gdyż długotrwałe obciążenie może osłabić połączenie. Ułożenie przewodu musi pozostawiać przy złączce wystarczający luz, aby ruch, drgania i zmiany temperatury nie obciążały miejsca uszczelnienia. W warunkach roboczych dobrze jest obserwować zmianę hałasu, szczelności i stabilności mocowania, ponieważ odchylenia często wskazują na problem w połączeniu albo w elemencie współpracującym. Przed rozłączeniem zespołu należy usunąć ciśnienie i inne zgromadzone energie, a części zabezpieczyć przed niekontrolowanym przemieszczeniem.
