60.0071.3801000 - Przewód gumowy w oplocie metalowym z gwintem GZ/GW G3/8 L= 1000 mm

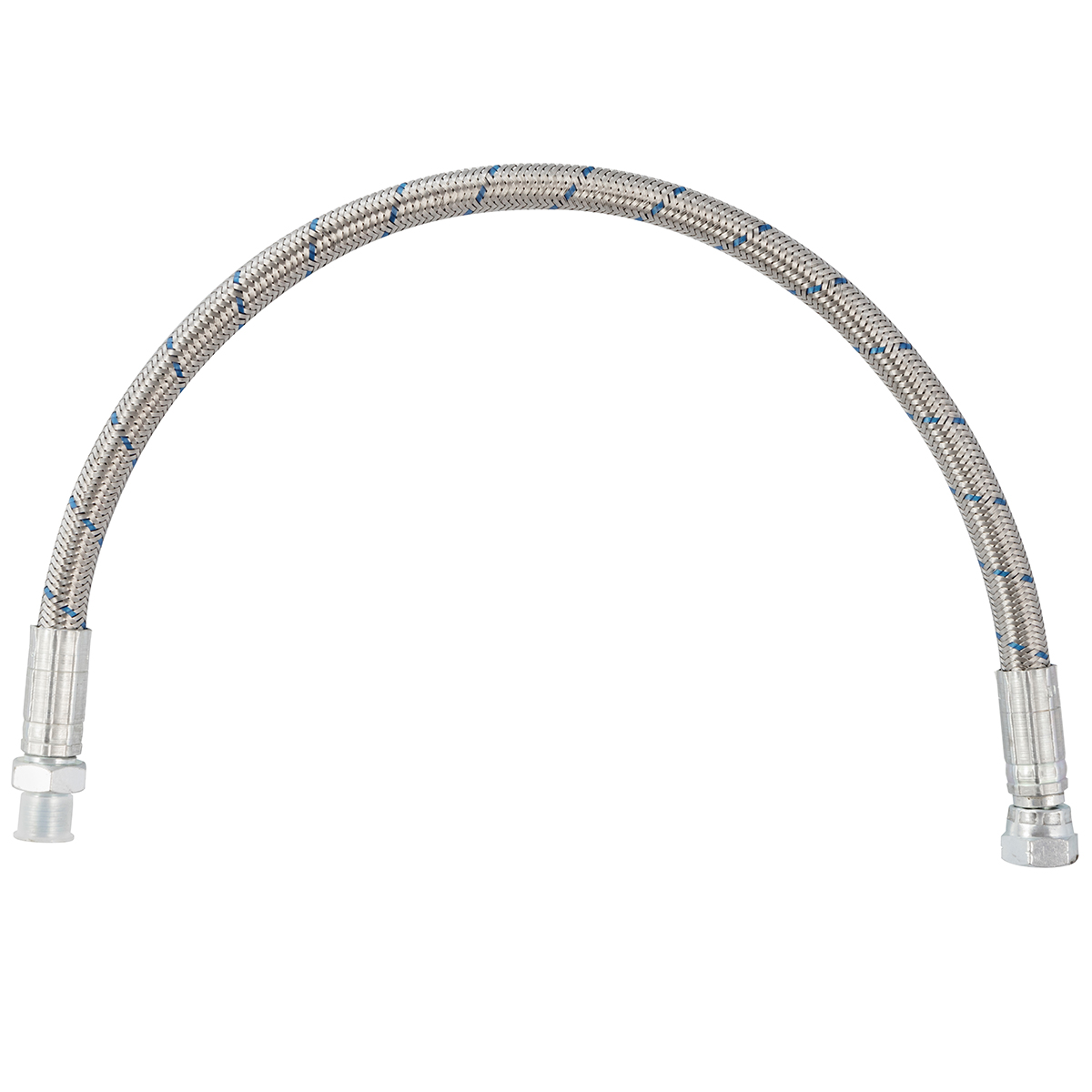

Jest to przewód gumowy w oplocie metalowym z gwintem GZ/GW G3/8 L= 1000 mm. Specyfikacja wykonania zawiera następujące wartości: średnica zewnętrzna – 13 mm; średnica wewnętrzna – 8 mm; typ – W oplocie metalowym; temperatura otoczenia – do +60 [deg c]; ciśnienie maksymalne – do 1,6 mpa (16 bar); medium – sprężone powietrze; kolor – inny; seria – inna; zastosowanie – do sprężonego powietrza. Oznaczenia wymiarowe z rysunku technicznego mają wartości: T – G3/8; B1 – 12 mm; B2 – 8 mm; L – 1000 mm; SW – 22 mm. Dane materiałowe dla tej wersji są następujące: materiał – NBR (guma). Przewód tworzy elastyczny odcinek drogi medium pomiędzy prawidłowo dobranymi punktami instalacji. Prawidłowo poprowadzony przewód łączy podzespoły bez wprowadzania zbędnych sił do ich przyłączy i pozwala zachować czytelną trasę instalacji. Jego zastosowanie wymaga zgodności materiału i wymiarów z przyłączami oraz warunkami panującymi na całej trasie. Wymiary muszą odpowiadać złączkom, a zaplanowana trasa powinna uwzględniać ruch maszyny i zapas potrzebny do montażu. Przy doborze powinno się sprawdzić średnicę zewnętrzną i wewnętrzną, materiał, wymagany promień gięcia oraz parametry robocze podane dla konkretnej wersji. Materiał przewodu powinno się odnieść do medium, temperatury, otoczenia i sposobu prowadzenia, ponieważ te warunki wpływają na jego elastyczność oraz trwałość. Przed wyborem wykonania dobrze jest porównać wszystkie cechy współpracujących części i sprawdzić, czy miejsce zabudowy zapewnia dostęp potrzebny do montażu oraz późniejszej obsługi. Każdą zmianę sposobu wykorzystania elementu należy ponownie ocenić pod kątem zgodności mechanicznej, pneumatycznej i materiałowej. Montaż powinno się wykonywać po odłączeniu źródeł energii, oczyszczeniu części współpracujących i sprawdzeniu, czy połączenia nie będą wprowadzały naprężeń do korpusu. Końcówki przeznaczone do złączek powinny być przycięte prostopadle, bez zadziorów, zgnieceń i ukośnej krawędzi. Po uruchomieniu układu dobrze jest obserwować zmianę hałasu, szczelności i stabilności mocowania, ponieważ odchylenia często wskazują na problem w połączeniu albo w elemencie współpracującym. Element nie powinien przejmować obciążeń konstrukcyjnych, skręcania lub drgań, jeżeli jego budowa nie została do tego przeznaczona. Po każdej ingerencji w instalację powinno się wykonać próbę funkcjonowania w rzeczywistym cyklu i upewnić się, że zmiana nie pogorszyła pracy sąsiednich podzespołów. Przetarcia, pęknięcia, trwałe spłaszczenie albo zmiana elastyczności są podstawą do bezpiecznej wymiany uszkodzonego odcinka. Przed przywróceniem pracy konieczna jest kontrola szczelności i funkcji, przeprowadzona najpierw przy bezpiecznych nastawach, a następnie w normalnych warunkach pracy. Przed czynnościami serwisowymi powinno się usunąć ciśnienie i inne zgromadzone energie, a części zabezpieczyć przed niekontrolowanym przemieszczeniem. Podczas przeglądu powinno się ocenić stan powierzchni sąsiednich, połączeń i uszczelnień oraz usunąć przyczynę nieprawidłowości, zamiast ograniczać się do wymiany pojedynczej części.
