60.0103.3820 - Nypel gwintowany redukcyjny G3/8-M20x1.5, stal cynkowana

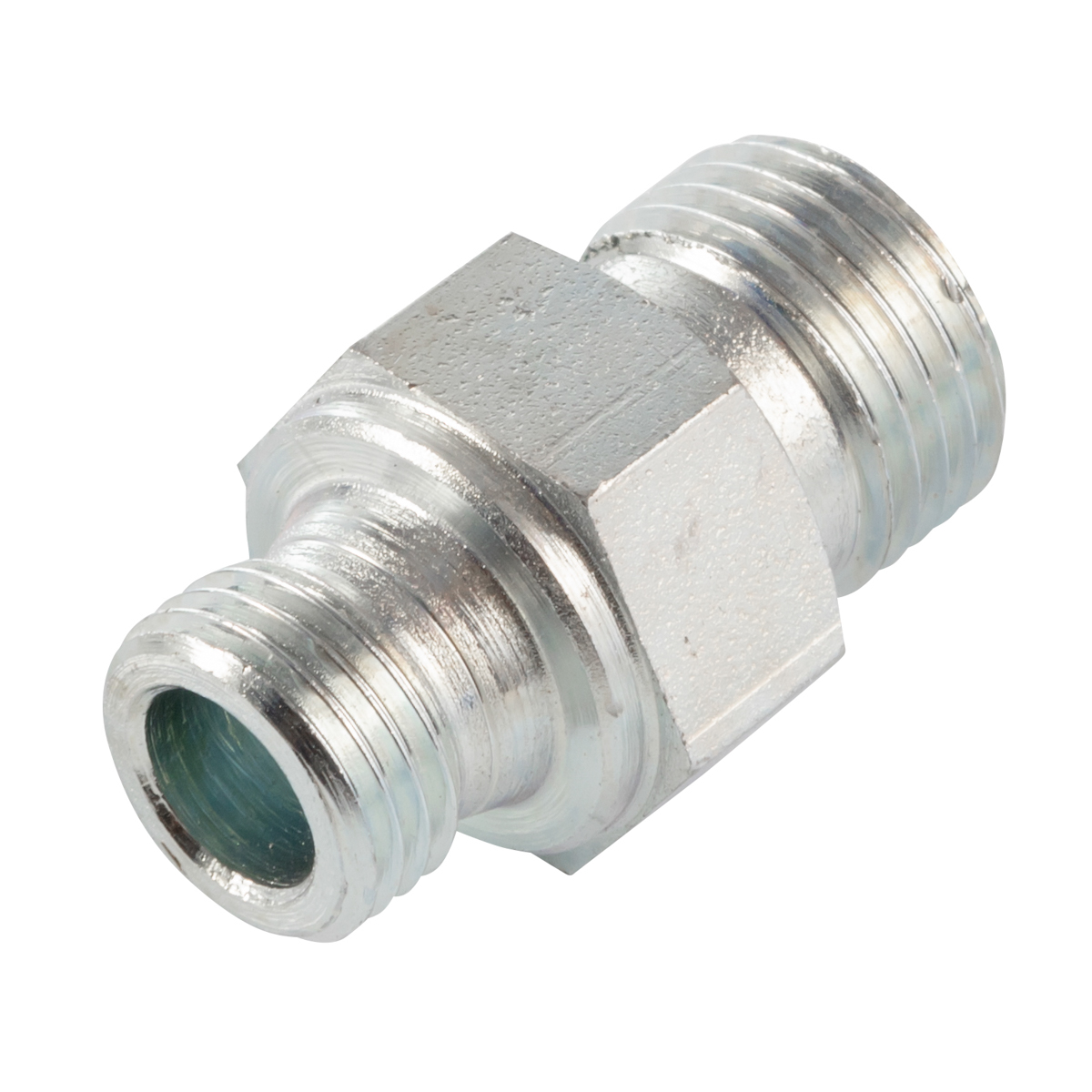

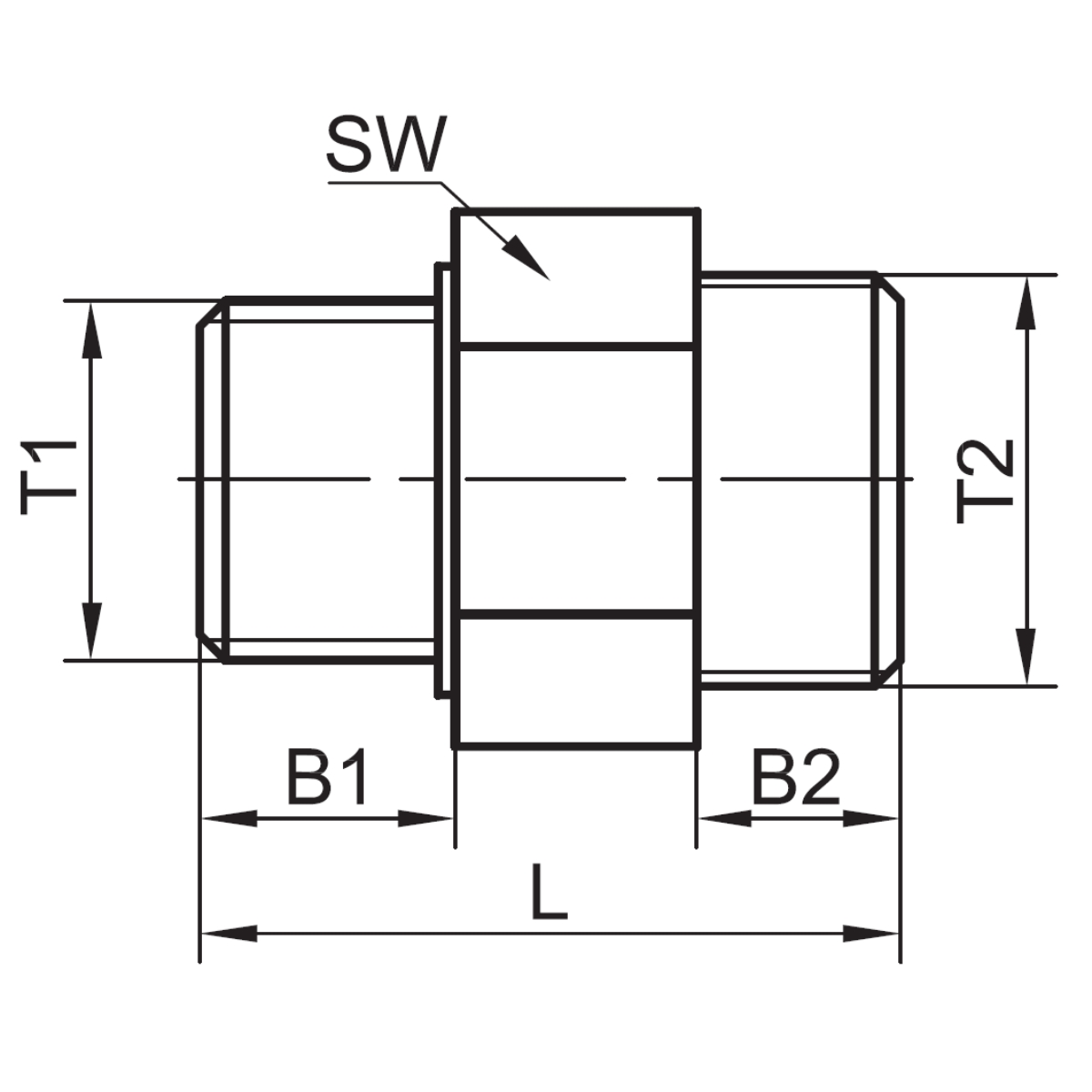

Jest to nypel gwintowany redukcyjny G3/8-M20×1.5, stal cynkowana. W doborze podstawowe znaczenie mają przyłącze G3/8. Parametry tego wykonania: rozmiar gwintu a – G3/8; rozmiar gwintu b – M20×1.5; kształt – złączka prosta; rodzaj gwintu a – zewnętrzny walcowy; rodzaj gwintu b – zewnętrzny stożkowy; seria – 60. Wymiary oznaczone na rysunku producenta: T1 – G3/8; T2 – M20×1,5; B1 – 12 mm; B2 – 12 mm; L – 37 mm; SW – 24 mm. Złączka służy do wykonania uporządkowanego połączenia w obwodzie sprężonego powietrza, pod warunkiem zgodności obu stron z wymiarami podanymi dla tej wersji. Ten wariant można wykorzystać do tworzenia oraz przebudowy połączeń, o ile kształt korpusu pozwala na prawidłowe poprowadzenie przewodu. Profil korpusu wpływa na kierunek wyprowadzenia przewodu i powinien być dopasowany do dostępnej przestrzeni bez wymuszania ostrego zagięcia instalacji. Decyzję o doborze należy oprzeć na funkcji, wymiarach i sposobie przyłączenia opisanych dla konkretnego wykonania, a nie wyłącznie na podobieństwie wizualnym. Nie powinno się łączyć wymiarów pochodzących z różnych wariantów tej samej serii, ponieważ nawet niewielka różnica może uniemożliwić szczelny montaż. Na etapie doboru warto porównać wszystkie cechy współdziałających części i sprawdzić, czy miejsce zabudowy zapewnia dostęp potrzebny do montażu oraz późniejszej obsługi. Każdą zmianę sposobu wykorzystania produktu należy ponownie ocenić pod kątem zgodności mechanicznej, pneumatycznej i materiałowej. Połączenie powinno się zmontować na czystych powierzchniach, a następnie sprawdzić jego szczelność przy stopniowym podaniu ciśnienia. Przewód powinno się prowadzić bez skręcenia i bez stałego naprężenia przy gnieździe, zachowując promień gięcia odpowiedni dla jego konstrukcji. Podczas montażu narzędzia powinno się przykładać tylko do powierzchni przewidzianych do montażu, aby nie uszkodzić korpusu, gwintu, uszczelnienia ani części ruchomych. Korpus złączki nie powinien przejmować ciężaru przewodu i innych elementów, aby nie przenosić stałych sił na strefę uszczelnienia. Obsługa okresowa powinna obejmować kontrolę przewodu przy złączce, ze zwróceniem uwagi na przetarcia, pęknięcia, wysunięcie i wyciek. Prowadzenie przewodu powinno zapewniać przy złączce wystarczający luz, aby ruch, drgania i zmiany temperatury nie obciążały miejsca uszczelnienia. Podczas eksploatacji warto obserwować zmianę hałasu, szczelności i stabilności mocowania, ponieważ odchylenia często wskazują na problem w połączeniu albo w elemencie współpracującym. Element nie powinien przejmować obciążeń konstrukcyjnych, skręcania lub drgań, jeżeli jego budowa nie została do tego przeznaczona. Po każdej ingerencji w instalację trzeba wykonać próbę funkcjonowania w rzeczywistym cyklu i upewnić się, że zmiana nie pogorszyła pracy sąsiednich podzespołów. Przed rozpoczęciem demontażu trzeba usunąć ciśnienie i inne zgromadzone energie, a części zabezpieczyć przed niekontrolowanym przemieszczeniem. Podczas przeglądu powinno się ocenić stan powierzchni połączonych, połączeń i uszczelnień oraz usunąć przyczynę nieprawidłowości, zamiast ograniczać się do wymiany pojedynczej części.
