80.0034.01.08 - Łącznik prosty przelotowy (choinka) do przewodu fi 8 mm, tworzywo sztuczne POM

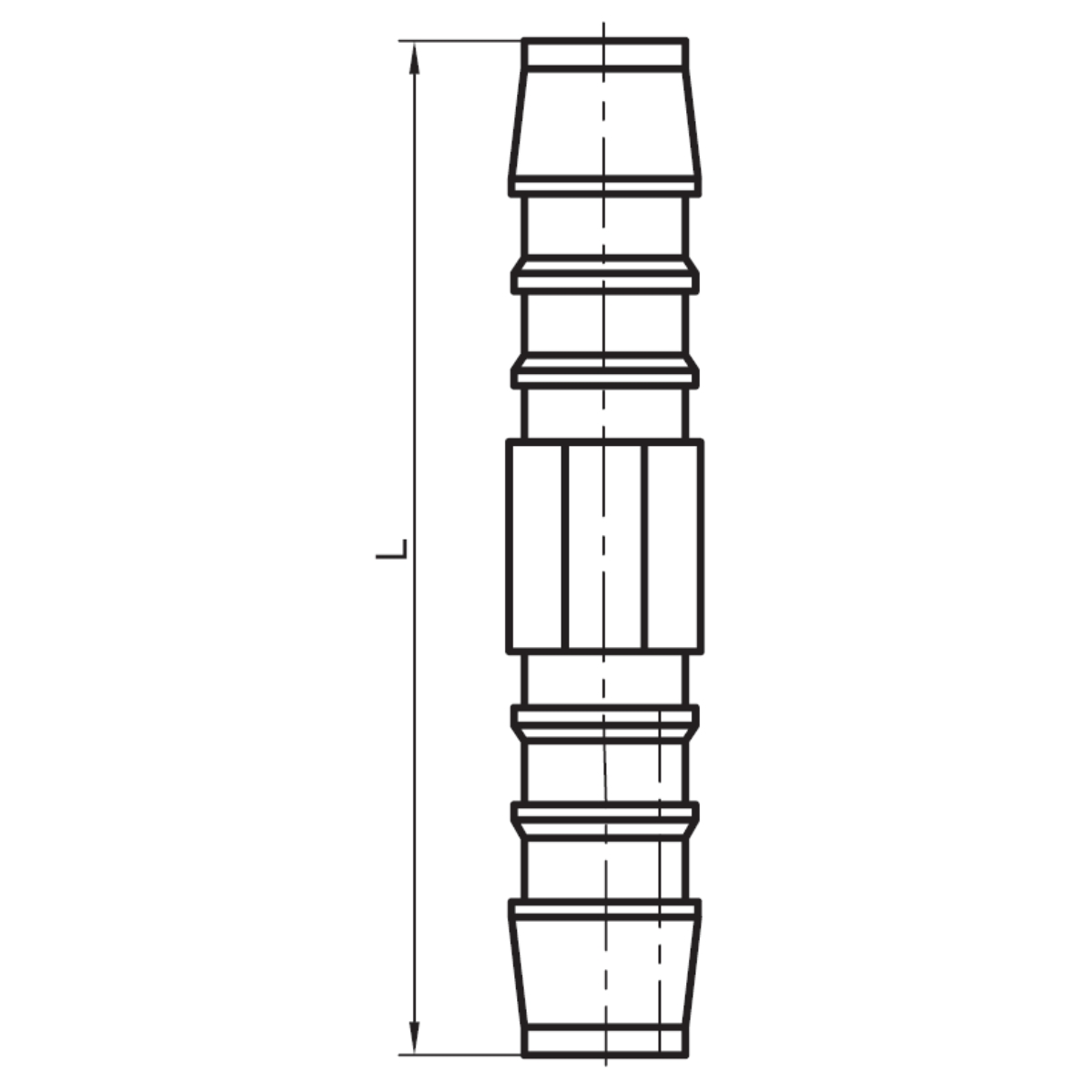

Jest to łącznik prosty przelotowy (choinka) do przewodu średnica 8 mm, tworzywo sztuczne POM. W doborze podstawowe znaczenie mają średnica wewnętrzna 8 mm. Specyfikacja wykonania zawiera następujące wartości: średnica wewnętrzna przewodu a – 8 mm; kształt – łącznik prosty; seria – 80.0034. Dla oznaczeń użytych na rysunku technicznym obowiązują wartości: średnica Dw – 8 mm; L – 56 mm. Wykonanie materiałowe opisują parametry: materiał – POM (tworzywo sztuczne). Profil korpusu wpływa na kierunek wyprowadzenia przewodu i powinien być dopasowany do dostępnej przestrzeni bez wymuszania ostrego zagięcia instalacji. Złączkę można wykorzystać zarówno w nowej instalacji, jak i podczas przebudowy obecnej trasy, pod warunkiem zgodności geometrii z miejscem zabudowy. Złączka służy do wykonania uporządkowanego połączenia w układzie pneumatycznym, pod warunkiem zgodności obu stron z wymiarami podanymi dla tej wersji. Należy zachować komplet wymiarów jednego wykonania i nie zestawiać cech wymiarowych pochodzących z kilku wykonań, gdyż może to prowadzić do nieszczelności lub braku dopasowania. Przy doborze należy sprawdzić każdą stronę połączenia: rodzaj przyłącza, wymiary przewodu lub gwintu oraz kierunek, w którym ma zostać poprowadzona instalacja. Dobór należy oprzeć na funkcji, wymiarach i sposobie przyłączenia opisanych dla konkretnego wykonania, a nie wyłącznie na podobieństwie wizualnym. Przy porównywaniu wariantów dobrze jest porównać wszystkie cechy sąsiednich części i sprawdzić, czy miejsce zabudowy zapewnia dostęp potrzebny do montażu oraz późniejszej obsługi. Montaż powinno się wykonywać po odłączeniu źródeł energii, oczyszczeniu części sąsiednich i sprawdzeniu, czy połączenia nie będą wprowadzały naprężeń do korpusu. Pierwsze uruchomienie powinno przebiegać w kontrolowanych warunkach, z obserwacją szczelności, zgodnego z założeniami osadzenia i zachowania całego współpracującego zespołu. Narzędzia należy przykładać wyłącznie do powierzchni przewidzianych do montażu, aby nie uszkodzić korpusu, gwintu, uszczelnienia ani części ruchomych. Trzeba odciążyć złączkę od masy sąsiednich podzespołów, ponieważ połączenie ma służyć do prowadzenia medium, a nie jako element konstrukcyjny. Trasa przewodu powinna pozostawiać przy złączce wystarczający luz, aby ruch, drgania i zmiany temperatury nie obciążały miejsca uszczelnienia. W warunkach roboczych dobrze jest obserwować zmianę hałasu, szczelności i stabilności mocowania, ponieważ odchylenia często wskazują na problem w połączeniu albo w elemencie współpracującym. Dobierany element nie powinien przejmować obciążeń konstrukcyjnych, skręcania lub drgań, jeżeli jego budowa nie została do tego przeznaczona. Po każdej ingerencji w instalację powinno się wykonać próbę pracy w rzeczywistym cyklu i upewnić się, że zmiana nie pogorszyła pracy sąsiednich podzespołów. Przy obsłudze okresowej trzeba ocenić stan powierzchni współpracujących, połączeń i uszczelnień oraz usunąć przyczynę nieprawidłowości, zamiast ograniczać się do wymiany pojedynczej części. Przed rozłączeniem zespołu trzeba usunąć ciśnienie i inne zgromadzone energie, a części zabezpieczyć przed niekontrolowanym przemieszczeniem.
