80.0034.02.0806 - Łącznik prosty redukcyjny (choinka) do przewodów fi 8 mm - fi 6 mm, tworzywo sztuczne POM

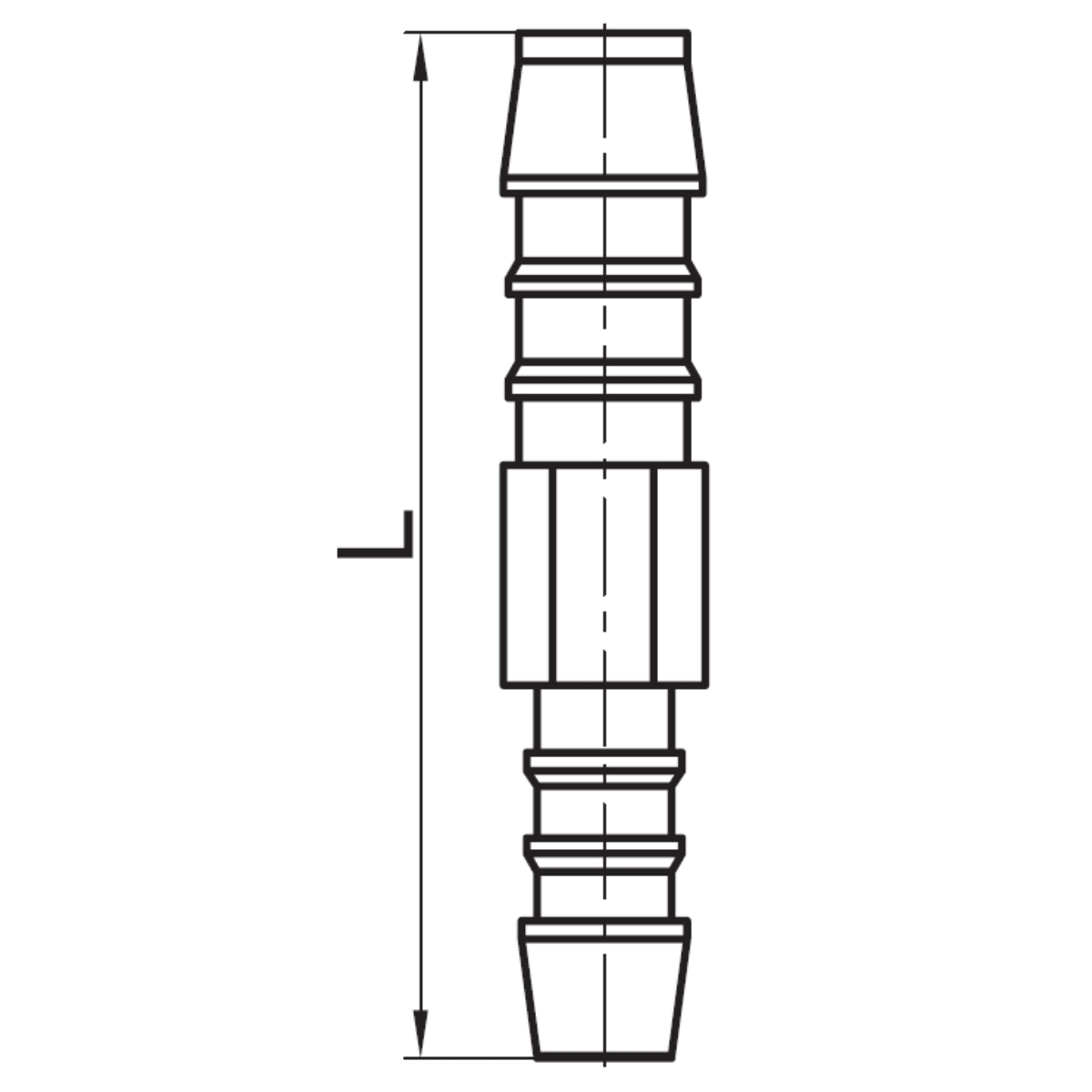

Jest to łącznik prosty redukcyjny (choinka) do przewodów średnica 8 mm - średnica 6 mm, tworzywo sztuczne POM. W doborze podstawowe znaczenie mają średnica wewnętrzna 8 mm. W specyfikacji materiałowej podano: materiał – POM (tworzywo sztuczne). Najważniejsze cechy zapisane dla tej wersji to: średnica wewnętrzna przewodu a – 8 mm; kształt – łącznik redukcyjny; seria – 80.0034. Na rysunku wymiarowym tej wersji podano: średnica Dw1 – 8 mm; średnica Dw2 – 6 mm; L – 54 mm. Układ korpusu wyznacza kierunek wyprowadzenia przewodu i powinien być dopasowany do dostępnej przestrzeni bez wymuszania ostrego zagięcia instalacji. Opisywane wykonanie tworzy spójne połączenie w instalacji, pod warunkiem zgodności wymiarów wszystkich łączonych części. Złączkę można wykorzystać przy budowie nowych tras przewodów i modernizacji istniejących połączeń, jeżeli geometria korpusu odpowiada dostępnej przestrzeni. Przed podjęciem decyzji warto porównać wszystkie cechy połączonych części i sprawdzić, czy miejsce zabudowy zapewnia dostęp potrzebny do montażu oraz późniejszej obsługi. Każdą zmianę sposobu wykorzystania podzespołu należy ponownie ocenić pod kątem zgodności mechanicznej, pneumatycznej i materiałowej. Dobór należy oprzeć na funkcji, wymiarach i sposobie przyłączenia opisanych dla konkretnego wykonania, a nie wyłącznie na podobieństwie wizualnym. Nie powinno się łączyć wymiarów pochodzących z różnych wariantów tej samej serii, ponieważ nawet niewielka różnica może uniemożliwić szczelny montaż. Przed montażem należy sprawdzić stan gwintu, gniazda i końcówki przewodu, a uszczelnienie wykonać metodą odpowiednią dla konstrukcji przyłącza. Miejsce przyłożenia narzędzia powinno się ograniczyć do powierzchni przewidzianych do montażu, aby nie uszkodzić korpusu, gwintu, uszczelnienia ani części ruchomych. Montaż trzeba wykonywać po odłączeniu źródeł energii, oczyszczeniu części współdziałających i sprawdzeniu, czy połączenia nie będą wprowadzały naprężeń do korpusu. Zaplanowana trasa powinna gwarantować przy złączce wystarczający luz, aby ruch, drgania i zmiany temperatury nie obciążały miejsca uszczelnienia. Po każdej ingerencji w instalację należy wykonać próbę funkcjonowania w rzeczywistym cyklu i upewnić się, że zmiana nie pogorszyła pracy sąsiednich podzespołów. Podczas eksploatacji warto obserwować zmianę hałasu, szczelności i stabilności mocowania, ponieważ odchylenia często wskazują na problem w połączeniu albo w elemencie współpracującym. Ten podzespół nie powinien przenosić obciążeń konstrukcyjnych, skręcania lub drgań, jeżeli jego budowa nie została do tego przeznaczona. Przed przystąpieniem do naprawy należy usunąć ciśnienie i inne zgromadzone energie, a części zabezpieczyć przed niekontrolowanym przemieszczeniem. W trakcie przeglądu należy ocenić stan powierzchni współdziałających, połączeń i uszczelnień oraz usunąć przyczynę nieprawidłowości, zamiast ograniczać się do wymiany pojedynczej części.
