80.0034.03.04 - Złączka kątowa karbowana, choinka do węża fi 4 mm, tworzywo sztuczne

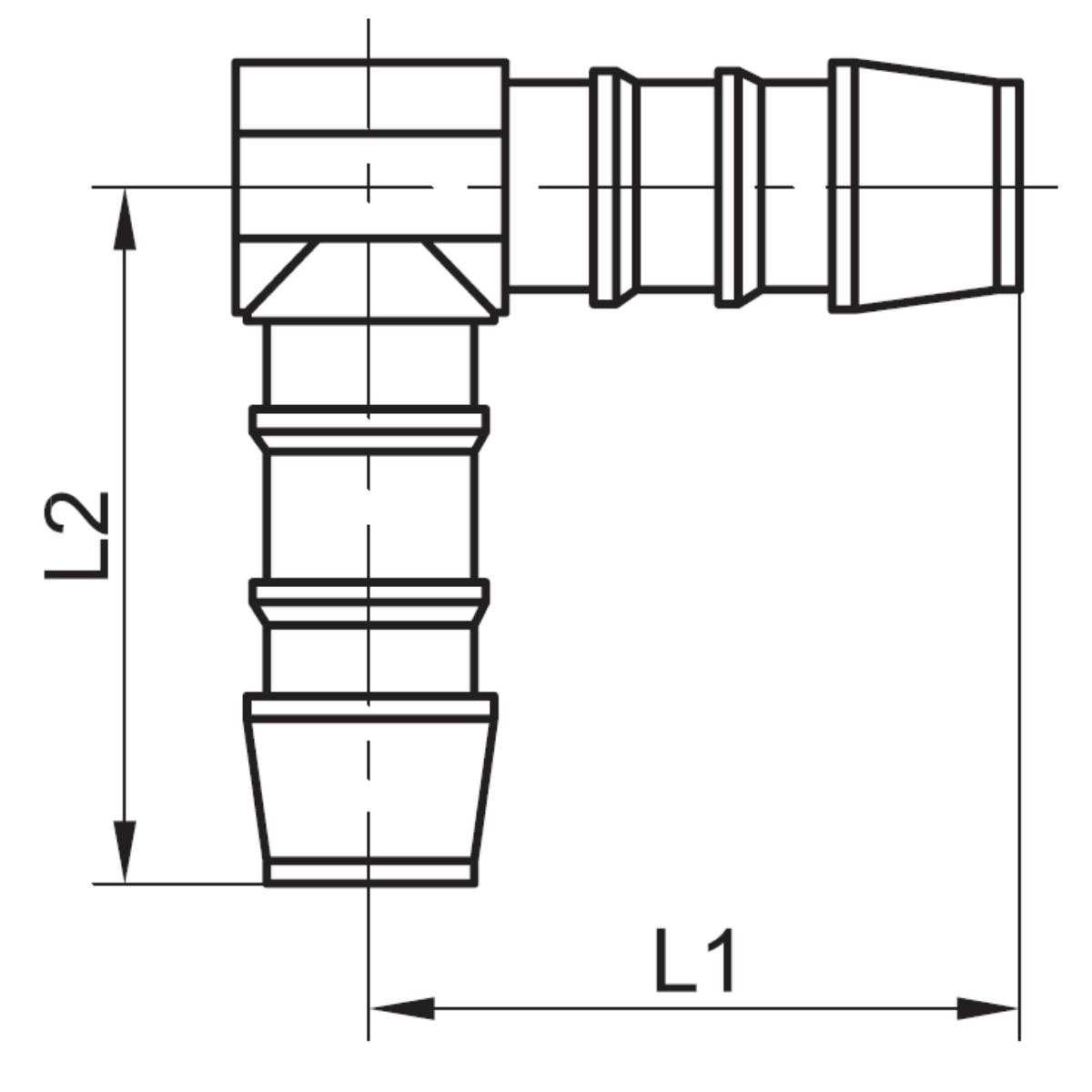

Złączka kątowa karbowana, choinka do węża średnica 4 mm, tworzywo sztuczne. W doborze podstawowe znaczenie mają średnica wewnętrzna 4 mm. Producent określa tę wersję następującymi parametrami: średnica wewnętrzna przewodu a – 4 mm; kształt – łącznik kątowy; seria – 80.0034. Oznaczenia wymiarowe z rysunku technicznego mają wartości: średnica D – 4 mm; L1 – 20 mm; L2 – 18 mm. Dane materiałowe dla tej wersji są następujące: materiał – POM (tworzywo sztuczne). Kształt korpusu wpływa na kierunek wyprowadzenia przewodu i powinien być dopasowany do dostępnej przestrzeni bez wymuszania ostrego zagięcia instalacji. Rozwiązanie sprawdzi się w nowym lub modernizowanym układzie, jeżeli dostępna przestrzeń umożliwia montaż bez wymuszania położenia przewodu. Złączka służy do wykonania uporządkowanego połączenia w zespole pneumatycznym, pod warunkiem zgodności obu stron z wymiarami podanymi dla tej wersji. Dobór należy oprzeć na funkcji, wymiarach i sposobie przyłączenia opisanych dla konkretnego wykonania, a nie wyłącznie na podobieństwie wizualnym. Przed wyborem wykonania dobrze jest porównać wszystkie cechy współpracujących części i sprawdzić, czy miejsce zabudowy zapewnia dostęp potrzebny do montażu oraz późniejszej obsługi. Nie trzeba łączyć wymiarów pochodzących z różnych wariantów tej samej serii, ponieważ nawet niewielka różnica może uniemożliwić szczelny montaż. Przy doborze należy sprawdzić każdą stronę połączenia: rodzaj przyłącza, wymiary przewodu lub gwintu oraz kierunek, w którym ma zostać poprowadzona instalacja. Używane narzędzia powinny być przykładane wyłącznie do powierzchni przewidzianych do montażu, aby nie uszkodzić korpusu, gwintu, uszczelnienia ani części ruchomych. Połączenia nie należy obciążać ciężarem współpracujących części, gdyż długotrwałe obciążenie może osłabić połączenie. Ułożenie przewodu musi pozostawiać przy złączce wystarczający luz, aby ruch, drgania i zmiany temperatury nie obciążały miejsca uszczelnienia. Dobierany element nie powinien przejmować obciążeń konstrukcyjnych, skręcania lub drgań, jeżeli jego budowa nie została do tego przeznaczona. Po każdej ingerencji w instalację powinno się wykonać próbę działania w rzeczywistym cyklu i upewnić się, że zmiana nie pogorszyła pracy sąsiednich podzespołów. Po uruchomieniu układu dobrze jest obserwować zmianę hałasu, szczelności i stabilności mocowania, ponieważ odchylenia często wskazują na problem w połączeniu albo w elemencie współpracującym. Powtarzający się wyciek wymaga kontroli przewodu, gwintu, powierzchni uszczelniającej i naprężeń montażowych, a nie jedynie mocniejszego dokręcenia produktu. Podczas przeglądu powinno się ocenić stan powierzchni sąsiednich, połączeń i uszczelnień oraz usunąć przyczynę nieprawidłowości, zamiast ograniczać się do wymiany pojedynczej części. Przed czynnościami serwisowymi trzeba usunąć ciśnienie i inne zgromadzone energie, a części zabezpieczyć przed niekontrolowanym przemieszczeniem.
