80.0034.04.12 - Trójnik karbowany typu T choinka do węża fi 12 mm, tworzywo sztuczne

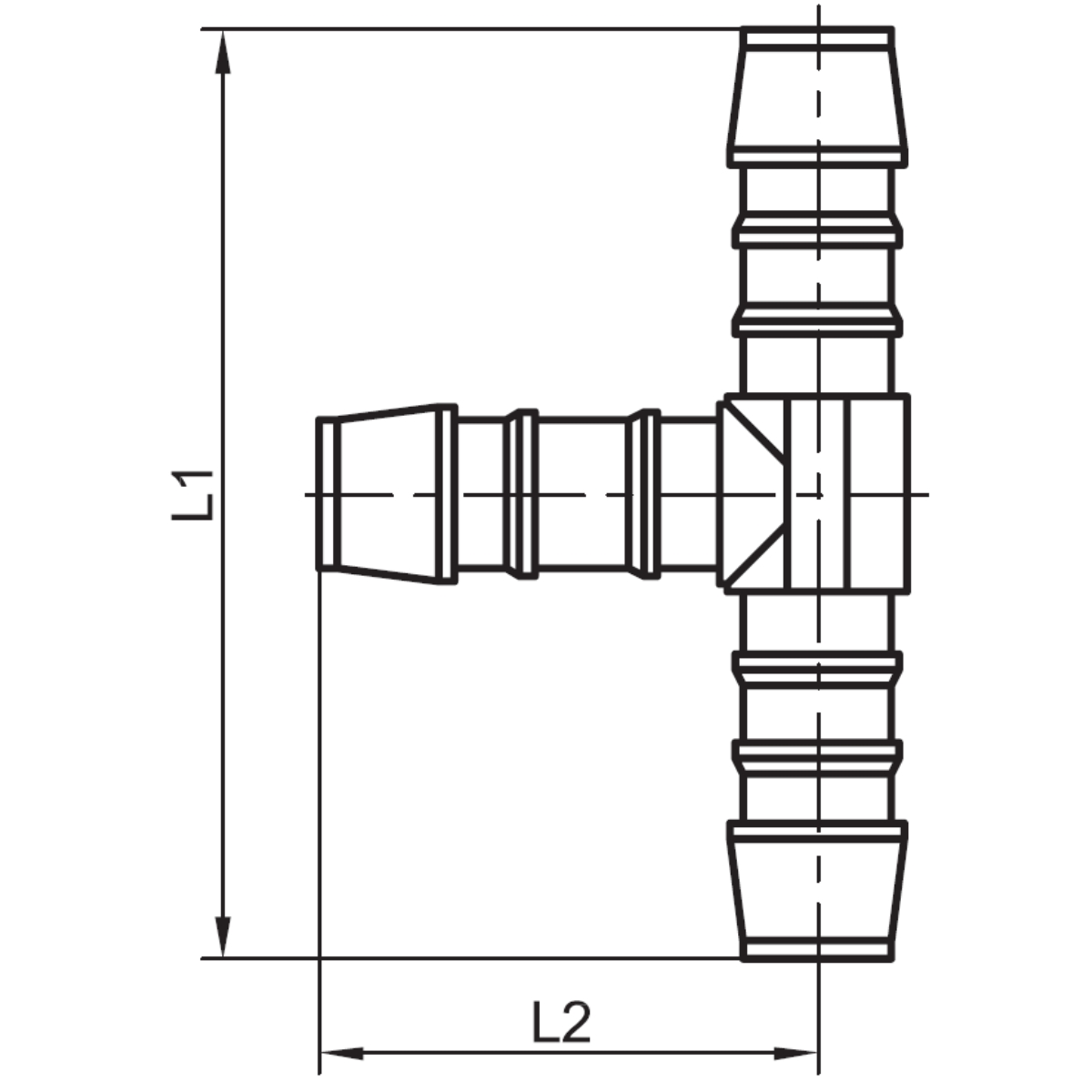

Trójnik karbowany typu T choinka do węża średnica 12 mm, tworzywo sztuczne. W doborze podstawowe znaczenie mają średnica wewnętrzna 12 mm. Producent określa tę wersję następującymi parametrami: średnica wewnętrzna przewodu a – 12 mm; kształt – trójnik typu t; seria – 80.0034. Oznaczenia wymiarowe z rysunku technicznego mają wartości: średnica D – 12 mm; L1 – 69 mm; L2 – 36 mm. Dane materiałowe dla tej wersji są następujące: materiał – POM (tworzywo sztuczne). Złączka służy do wykonania uporządkowanego połączenia w zespole pneumatycznym, pod warunkiem zgodności obu stron z wymiarami podanymi dla tej wersji. Profil korpusu wpływa na kierunek wyprowadzenia przewodu i powinien być dopasowany do dostępnej przestrzeni bez wymuszania ostrego zagięcia instalacji. Ten wariant można wykorzystać w nowym lub modernizowanym układzie, jeżeli dostępna przestrzeń umożliwia montaż bez wymuszania położenia przewodu. Przy porównywaniu wariantów dobrze jest porównać wszystkie cechy współpracujących części i sprawdzić, czy miejsce zabudowy zapewnia dostęp potrzebny do montażu oraz późniejszej obsługi. Każdą zmianę sposobu wykorzystania produktu należy ponownie ocenić pod kątem zgodności mechanicznej, pneumatycznej i materiałowej. Należy zachować komplet wymiarów jednego wykonania i nie zestawiać części z odmiennych wariantów, jeżeli ich pełna zgodność wymiarowa nie została wcześniej potwierdzona. Przy doborze powinno się sprawdzić każdą stronę połączenia: rodzaj przyłącza, wymiary przewodu lub gwintu oraz kierunek, w którym ma zostać poprowadzona instalacja. Decyzję o doborze należy oprzeć na funkcji, wymiarach i sposobie przyłączenia opisanych dla konkretnego wykonania, a nie wyłącznie na podobieństwie wizualnym. Montaż powinno się wykonywać po odłączeniu źródeł energii, oczyszczeniu części współpracujących i sprawdzeniu, czy połączenia nie będą wprowadzały naprężeń do korpusu. Używane narzędzia powinny być przykładane wyłącznie do powierzchni przewidzianych do montażu, aby nie uszkodzić korpusu, gwintu, uszczelnienia ani części ruchomych. Złączka nie może pełnić funkcji podpory współpracujących części, gdyż długotrwałe obciążenie może osłabić połączenie. Ułożenie przewodu musi pozostawiać przy złączce wystarczający luz, aby ruch, drgania i zmiany temperatury nie obciążały miejsca uszczelnienia. Po każdej ingerencji w instalację powinno się wykonać próbę działania w rzeczywistym cyklu i upewnić się, że zmiana nie pogorszyła pracy sąsiednich podzespołów. W czasie pracy dobrze jest obserwować zmianę hałasu, szczelności i stabilności mocowania, ponieważ odchylenia często wskazują na problem w połączeniu albo w elemencie współpracującym. Produkt nie może przejmować obciążeń konstrukcyjnych, skręcania lub drgań, jeżeli jego budowa nie została do tego przeznaczona. W czasie pracy warto regularnie oglądać stan przewodu oraz gniazda w miejscu połączenia, szczególnie pod kątem naprężeń i nieszczelności. Przed rozłączeniem instalację należy całkowicie odpowietrzyć, a po ponownym montażu wykonać próbę szczelności i sprawdzić osadzenie wszystkich części.
