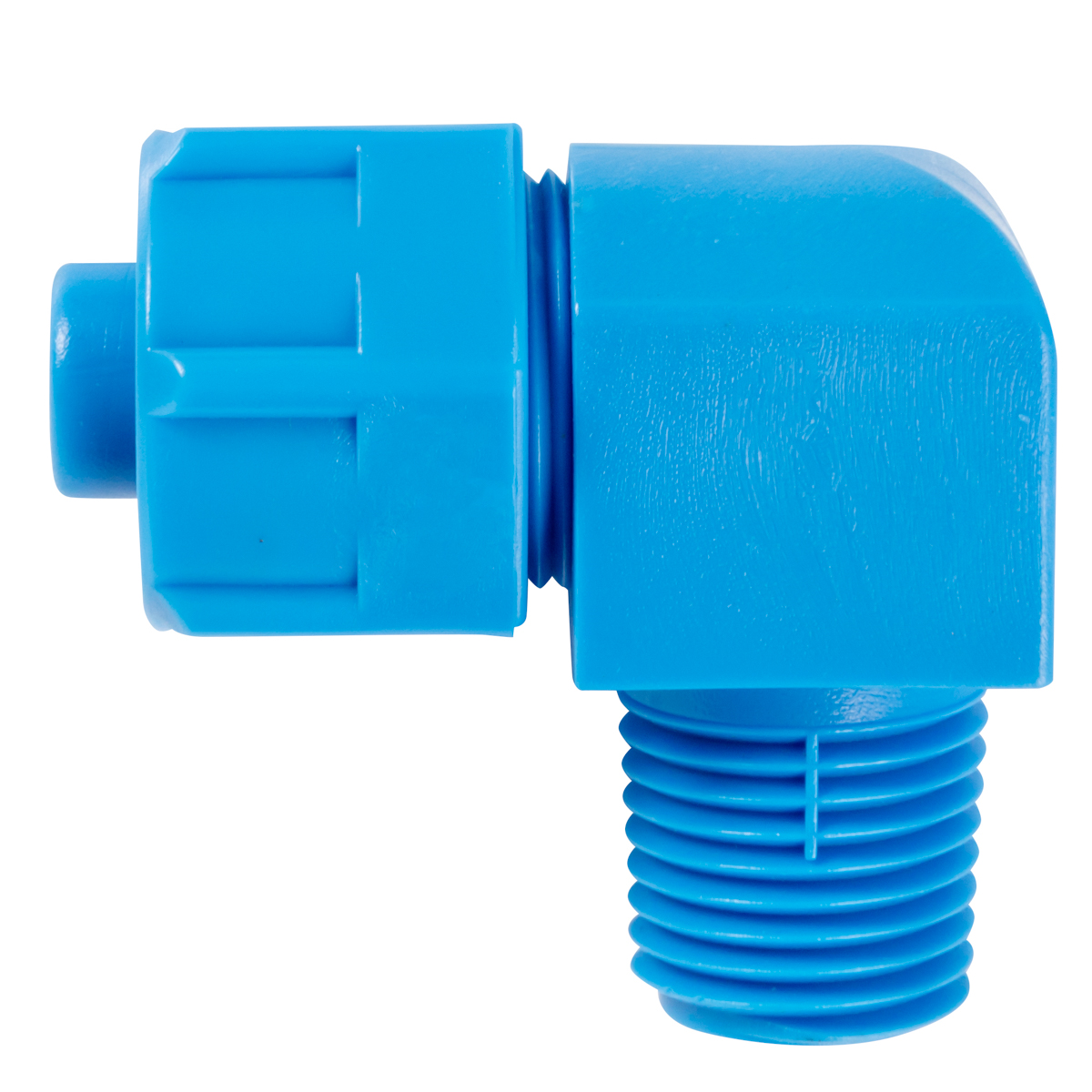

80.0235.02.1886 - Złączka skręcana kątowa z tworzywa G1/8 GZ do przewodu fi 8/6 mm niebieska / POM /

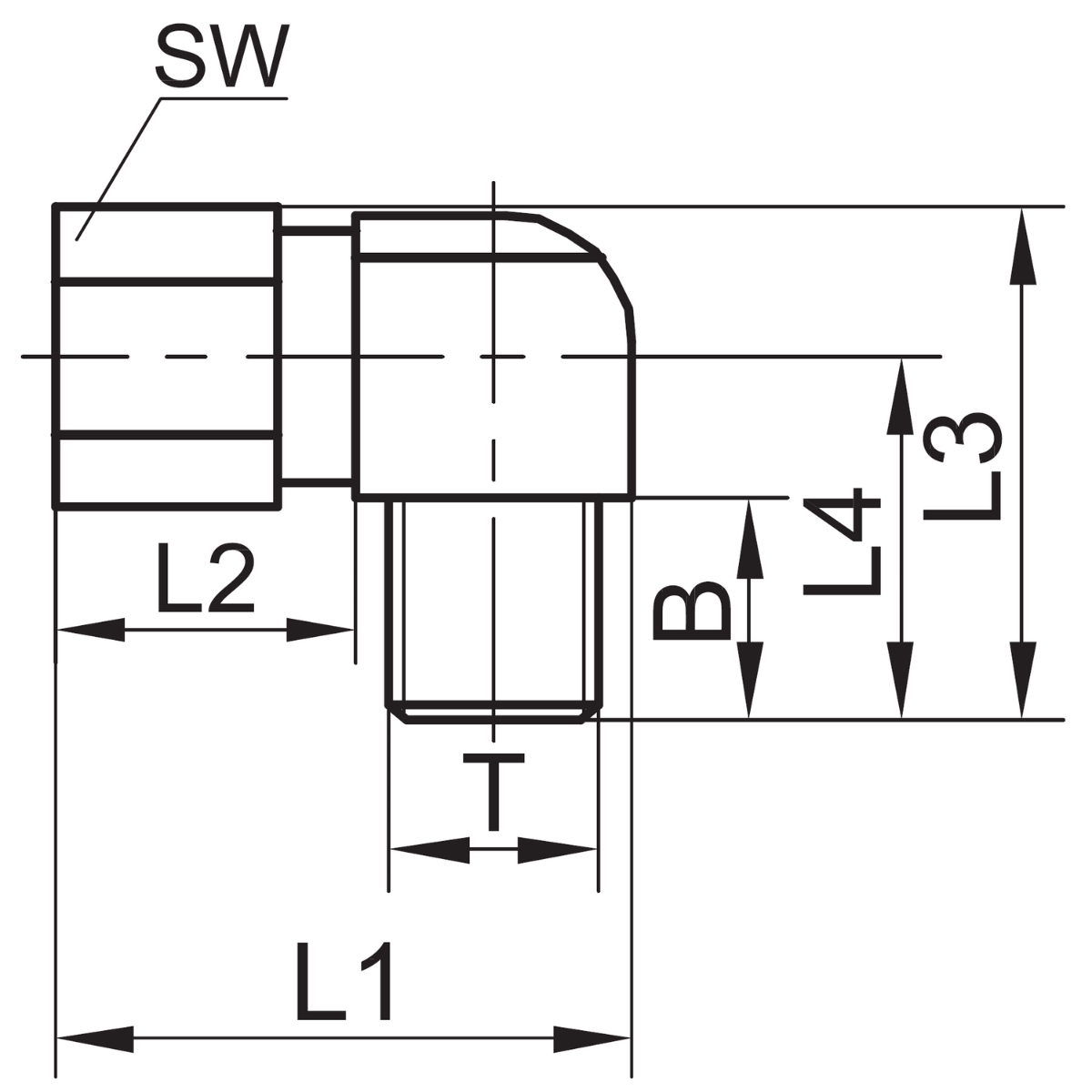

Złączka skręcana kątowa z tworzywa G1/8 GZ do przewodu średnica 8/6 mm niebieska / POM /. W doborze podstawowe znaczenie mają średnica zewnętrzna przewodu 8 mm, średnica wewnętrzna 6 mm oraz przyłącze G1/8. Opis producenta uzupełnia tę charakterystykę: Przyłączka kątowa z tworzywa - niebieska. W specyfikacji materiałowej podano: materiał – POM (tworzywo sztuczne). Najważniejsze cechy zapisane dla tej wersji to: średnica wewnętrzna przewodu a – 6 mm; średnica zewnętrzna przewodu a – 8 mm; rodzaj gwintu a – zewnętrzny; rozmiar gwintu a – G1/8; seria – 80.0235; kształt – przyłączka kątowa (banjo). Na rysunku wymiarowym tej wersji podano: T – G1/8; średnica Dz – 8 mm; średnica Dw – 6 mm; B – 11 mm; L1 – 25 mm; L2 – 17 mm; L3 – 29 mm; L4 – 18 mm; SW – 14 mm. Ten element pozwala zbudować spójne połączenie w instalacji, pod warunkiem zgodności wymiarów wszystkich łączonych części. To wykonanie można zastosować przy budowie nowych tras przewodów i modernizacji istniejących połączeń, jeżeli geometria korpusu odpowiada dostępnej przestrzeni. Kształt wykonania określa kierunek wyprowadzenia przewodu i powinien być dopasowany do dostępnej przestrzeni bez wymuszania ostrego zagięcia instalacji. Nie powinno się łączyć wymiarów pochodzących z różnych wariantów tej samej serii, ponieważ nawet niewielka różnica może uniemożliwić szczelny montaż. Na etapie doboru warto porównać wszystkie cechy połączonych części i sprawdzić, czy miejsce zabudowy zapewnia dostęp potrzebny do montażu oraz późniejszej obsługi. Każdą zmianę sposobu wykorzystania podzespołu należy ponownie ocenić pod kątem zgodności mechanicznej, pneumatycznej i materiałowej. Dobór należy oprzeć na funkcji, wymiarach i sposobie przyłączenia opisanych dla konkretnego wykonania, a nie wyłącznie na podobieństwie wizualnym. Połączenie trzeba zmontować na czystych powierzchniach, a następnie sprawdzić jego szczelność przy stopniowym podaniu ciśnienia. Przewód powinno się prowadzić bez skręcenia i bez stałego naprężenia przy gnieździe, zachowując promień gięcia odpowiedni dla jego konstrukcji. Miejsce przyłożenia narzędzia powinno się ograniczyć do powierzchni przewidzianych do montażu, aby nie uszkodzić korpusu, gwintu, uszczelnienia ani części ruchomych. Produkt nie może przejmować obciążeń konstrukcyjnych, skręcania lub drgań, jeżeli jego budowa nie została do tego przeznaczona. Po każdej ingerencji w instalację powinno się wykonać próbę działania w rzeczywistym cyklu i upewnić się, że zmiana nie pogorszyła pracy sąsiednich podzespołów. Trzeba odciążyć złączkę od masy urządzenia lub przewodu, ponieważ stała siła może pogorszyć szczelność. W eksploatacji powinno się kontrolować okolice przyłącza pod kątem wysunięcia przewodu, przetarć, pęknięć i śladów wycieku. Zaplanowana trasa powinna gwarantować przy złączce wystarczający luz, aby ruch, drgania i zmiany temperatury nie obciążały miejsca uszczelnienia. Podczas eksploatacji warto obserwować zmianę hałasu, szczelności i stabilności mocowania, ponieważ odchylenia często wskazują na problem w połączeniu albo w elemencie współpracującym. Przed rozpoczęciem demontażu powinno się usunąć ciśnienie i inne zgromadzone energie, a części zabezpieczyć przed niekontrolowanym przemieszczeniem.
