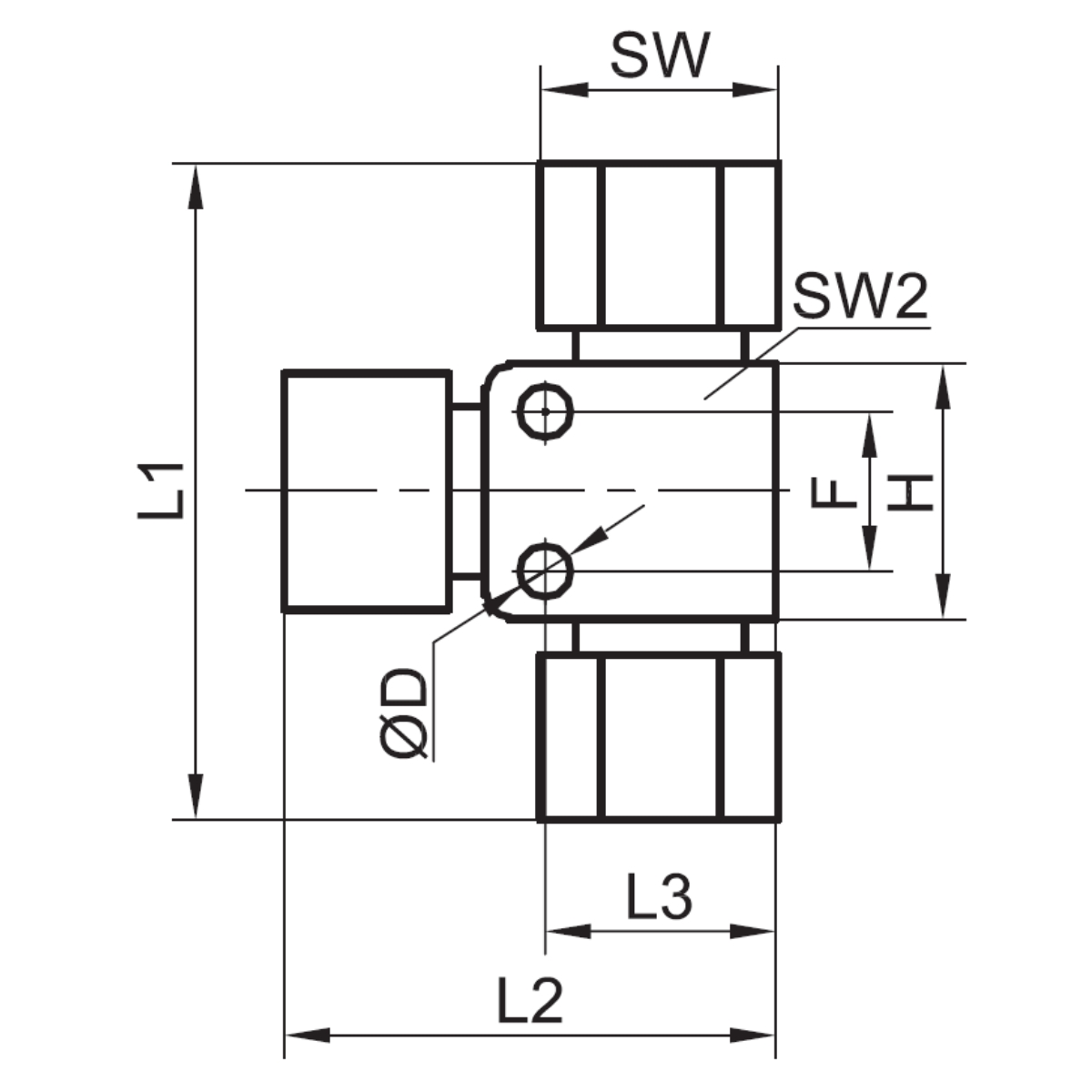

80.0235.04.08T - Trójnik z tworzywa skręcany typu T do przewodu 8/6, ciśnienie 10 bar, niebieski / POM /

Trójnik z tworzywa skręcany typu T do przewodu 8/6, ciśnienie 10 bar, niebieski / POM /. W doborze podstawowe znaczenie mają średnica zewnętrzna przewodu 8 mm, średnica wewnętrzna 6 mm. Opis producenta uzupełnia tę charakterystykę: Trójnik z tworzywa - niebieski. Najważniejsze cechy zapisane dla tej wersji to: średnica wewnętrzna przewodu a – 6 mm; średnica zewnętrzna przewodu a – 8 mm; seria – 80.0235; średnica wewnętrzna przewodu b – 6 mm; średnica zewnętrzna przewodu b – 8 mm; kształt – trójnik typu t. Dane materiałowe dla tej wersji są następujące: materiał – POM (tworzywo sztuczne). Złączkę można wykorzystać w nowym lub modernizowanym układzie, jeżeli dostępna przestrzeń umożliwia montaż bez wymuszania położenia przewodu. Złączka służy do wykonania uporządkowanego połączenia w zespole pneumatycznym, pod warunkiem zgodności obu stron z wymiarami podanymi dla tej wersji. Kształt wykonania określa kierunek wyprowadzenia przewodu i powinien być dopasowany do dostępnej przestrzeni bez wymuszania ostrego zagięcia instalacji. Wymiar przewodu i rodzaj gwintu należy potwierdzić oddzielnie, ponieważ zgodność tylko jednej strony nie zapewnia prawidłowego zestawienia całego połączenia. Przed wyborem wykonania dobrze jest porównać wszystkie cechy współpracujących części i sprawdzić, czy miejsce zabudowy zapewnia dostęp potrzebny do montażu oraz późniejszej obsługi. Każdą zmianę sposobu wykorzystania podzespołu trzeba ponownie ocenić pod kątem zgodności mechanicznej, pneumatycznej i materiałowej. Decyzję o doborze należy oprzeć na funkcji, wymiarach i sposobie przyłączenia opisanych dla konkretnego wykonania, a nie wyłącznie na podobieństwie wizualnym. Należy zachować komplet wymiarów jednego wykonania i nie zestawiać części z odmiennych wariantów, jeżeli ich pełna zgodność wymiarowa nie została wcześniej potwierdzona. Połączenie należy zmontować na czystych powierzchniach, a następnie sprawdzić jego szczelność przy stopniowym podaniu ciśnienia. Montaż trzeba wykonywać po odłączeniu źródeł energii, oczyszczeniu części współpracujących i sprawdzeniu, czy połączenia nie będą wprowadzały naprężeń do korpusu. Używane narzędzia powinny być przykładane wyłącznie do powierzchni przewidzianych do montażu, aby nie uszkodzić korpusu, gwintu, uszczelnienia ani części ruchomych. Po uruchomieniu układu dobrze jest obserwować zmianę hałasu, szczelności i stabilności mocowania, ponieważ odchylenia często wskazują na problem w połączeniu albo w elemencie współpracującym. W eksploatacji powinno się kontrolować okolice przyłącza pod kątem wysunięcia przewodu, przetarć, pęknięć i śladów wycieku. Złączka nie może pełnić funkcji podpory współpracujących części, gdyż długotrwałe obciążenie może osłabić połączenie. Ułożenie przewodu musi pozostawiać przy złączce wystarczający luz, aby ruch, drgania i zmiany temperatury nie obciążały miejsca uszczelnienia. Przy obsłudze okresowej powinno się ocenić stan powierzchni sąsiednich, połączeń i uszczelnień oraz usunąć przyczynę nieprawidłowości, zamiast ograniczać się do wymiany pojedynczej części.
