80.0240.3806 - Złączka kątowa karbowana, choinka do węża fi 6 mm G3/8 GZ, mosiądz

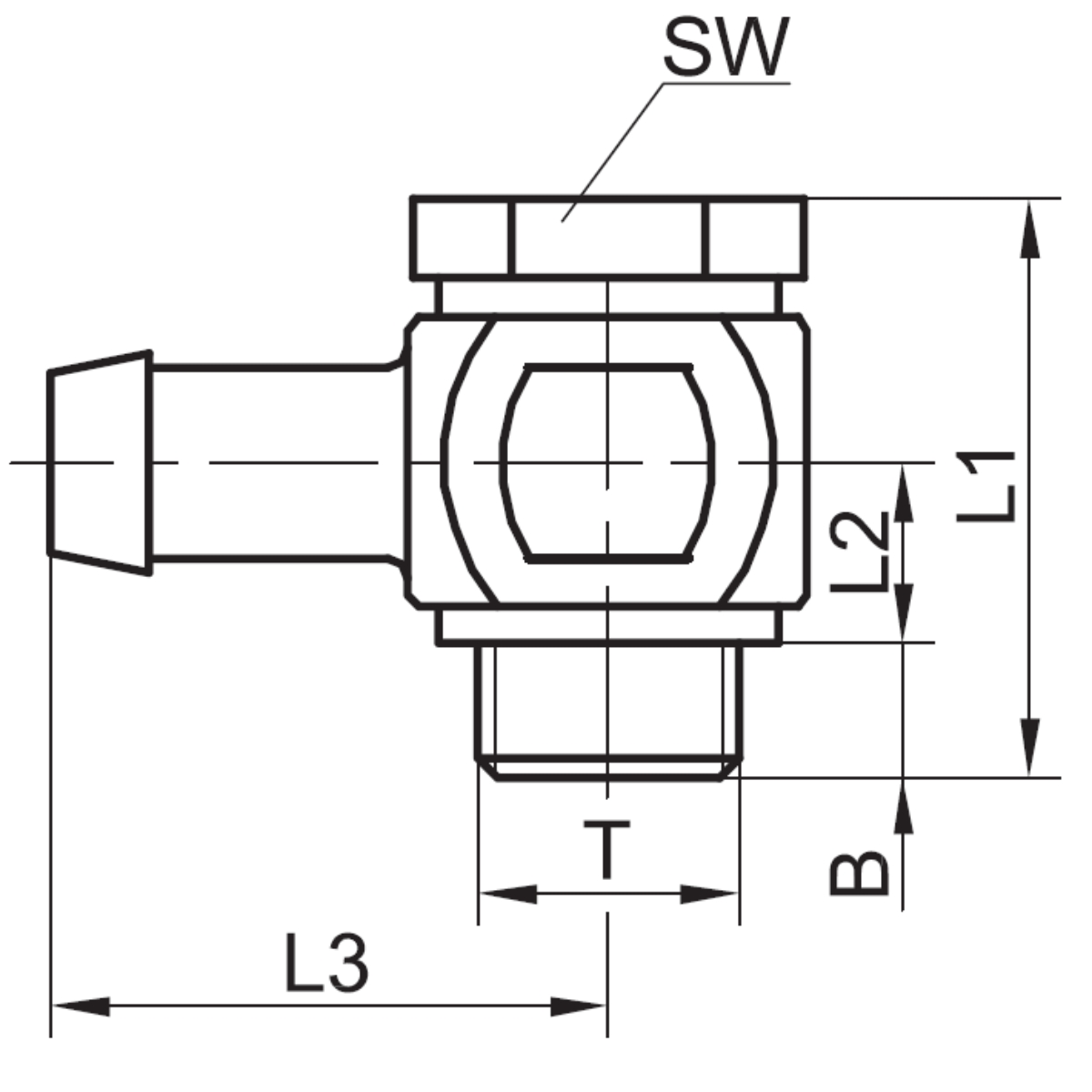

Złączka kątowa karbowana, choinka do węża średnica 6 mm G3/8 GZ, mosiądz. W doborze podstawowe znaczenie mają średnica wewnętrzna 6 mm oraz przyłącze G3/8. Opis producenta uzupełnia tę charakterystykę: Przyłączka kątowa z gwintem zewnętrznym. W specyfikacji materiałowej podano: materiał – mosiądz. Parametry tego wykonania: rozmiar gwintu a – G3/8; średnica wewnętrzna przewodu a – 6 mm; rodzaj gwintu a – zewnętrzny; kształt – łącznik kątowy; seria – 80.0240. Na rysunku wymiarowym tej wersji podano: T – G3/8; średnica Dw – 6 mm; B – 8 mm; L1 – 31 mm; L2 – 7,5 mm; L3 – 29 mm; SW – 22 mm. Kształt korpusu wpływa na kierunek wyprowadzenia przewodu i powinien być dopasowany do dostępnej przestrzeni bez wymuszania ostrego zagięcia instalacji. Rozwiązanie służy do przygotowania spójnego połączenia w instalacji, pod warunkiem zgodności wymiarów wszystkich łączonych części. Ten wariant można wykorzystać przy budowie nowych tras przewodów i modernizacji istniejących połączeń, jeżeli geometria korpusu odpowiada dostępnej przestrzeni. Nie powinno się łączyć wymiarów pochodzących z różnych wariantów tej samej serii, ponieważ nawet niewielka różnica może uniemożliwić szczelny montaż. Na etapie doboru warto porównać wszystkie cechy połączonych części i sprawdzić, czy miejsce zabudowy zapewnia dostęp potrzebny do montażu oraz późniejszej obsługi. Każdą zmianę sposobu wykorzystania podzespołu powinno się ponownie ocenić pod kątem zgodności mechanicznej, pneumatycznej i materiałowej. Decyzję o doborze powinno się oprzeć na funkcji, wymiarach i sposobie przyłączenia opisanych dla konkretnego wykonania, a nie wyłącznie na podobieństwie wizualnym. Montaż powinno się wykonywać po odłączeniu źródeł energii, oczyszczeniu części współdziałających i sprawdzeniu, czy połączenia nie będą wprowadzały naprężeń do korpusu. Po każdej ingerencji w instalację powinno się wykonać próbę pracy w rzeczywistym cyklu i upewnić się, że zmiana nie pogorszyła pracy sąsiednich podzespołów. Podczas eksploatacji warto obserwować zmianę hałasu, szczelności i stabilności mocowania, ponieważ odchylenia często wskazują na problem w połączeniu albo w elemencie współpracującym. Korpus złączki nie powinien przejmować ciężaru urządzenia lub przewodu, ponieważ stała siła może pogorszyć szczelność. W czasie pracy warto regularnie oglądać okolice przyłącza pod kątem wysunięcia przewodu, przetarć, pęknięć oraz śladów wycieku. Zaplanowana trasa powinna gwarantować przy złączce wystarczający luz, aby ruch, drgania i zmiany temperatury nie obciążały miejsca uszczelnienia. Po zmontowaniu zespołu powinna nastąpić kontrola szczelności i funkcji, przeprowadzona najpierw przy bezpiecznych nastawach, a następnie w normalnych warunkach pracy. Przed rozpoczęciem demontażu powinno się usunąć ciśnienie i inne zgromadzone energie, a części zabezpieczyć przed niekontrolowanym przemieszczeniem. Przy obsłudze okresowej trzeba ocenić stan powierzchni współdziałających, połączeń i uszczelnień oraz usunąć przyczynę nieprawidłowości, zamiast ograniczać się do wymiany pojedynczej części.
