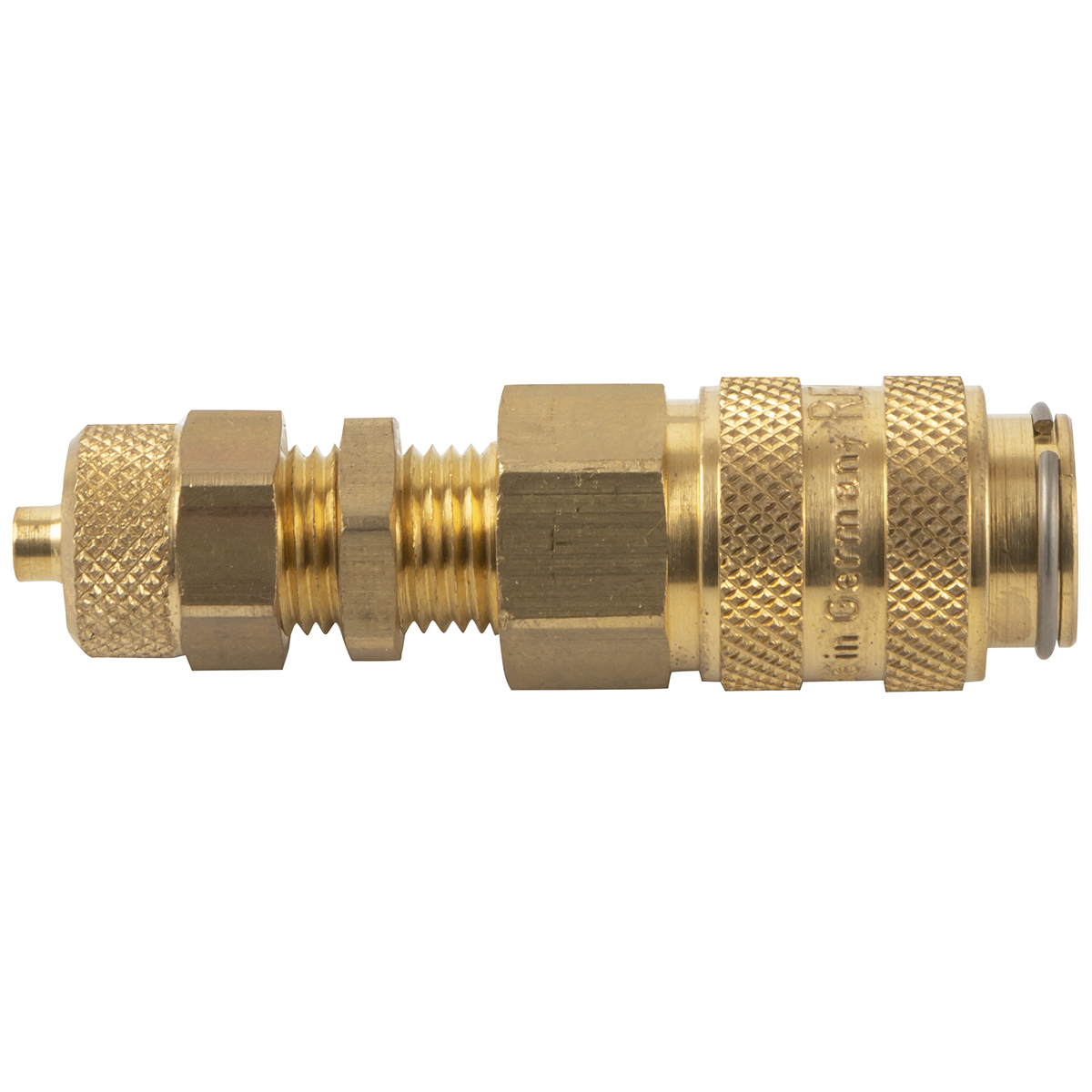

80.0243.50.64G - Szybkozłącze pneumatyczne DN 5 do przewodu 6x4 mm grodziowe, typ 21 mosiądz

Szybkozłącze pneumatyczne DN 5 do przewodu 6×4 mm grodziowe, typ 21 mosiądz. Producent określa tę wersję następującymi parametrami: średnica nominalna dn – DN 5,0; średnica wewnętrzna przewodu a – 4 mm; średnica zewnętrzna przewodu a – 6 mm; kształt – szybkozłączka; seria – 80.0243.50. Rozwiązanie jest przeznaczone do współpracy z pasującym profilem wtyku lub gniazda oraz zakończeniem opisanym dla tej wersji. Rozłączne połączenie ułatwia obsługę instalacji, lecz wymaga zachowania zgodności profilu i pewnego zatrzaśnięcia przy każdym ponownym podłączeniu. Każdą zmianę sposobu wykorzystania produktu należy ponownie ocenić pod kątem zgodności mechanicznej, pneumatycznej i materiałowej. Dobór wymaga potwierdzenia profilu, średnicy nominalnej, rodzaju zakończenia i parametrów części współpracującej. Wtyk i gniazdo muszą należeć do zgodnego profilu oraz odpowiadać sobie wielkością, ponieważ samo mechaniczne połączenie nie potwierdza bezpiecznej współpracy. Dobór należy oprzeć na funkcji, wymiarach i sposobie przyłączenia opisanych dla konkretnego wykonania, a nie wyłącznie na podobieństwie wizualnym. Przed podjęciem decyzji warto porównać wszystkie cechy współdziałających części i sprawdzić, czy miejsce zabudowy zapewnia dostęp potrzebny do montażu oraz późniejszej obsługi. Przewód lub wąż nie powinien wymuszać położenia szybkozłącza ani przenosić na nie stałego obciążenia bocznego. Przed połączeniem powierzchnie trzeba oczyścić, a po zatrzaśnięciu wykonać lekką próbę mechaniczną i kontrolę szczelności. Po zestawieniu części trzeba potwierdzić pełne zablokowanie mechanizmu i wykonać lekką próbę rozłączenia bez użycia nadmiernej siły. Podczas montażu narzędzia trzeba przykładać tylko do powierzchni przewidzianych do montażu, aby nie uszkodzić korpusu, gwintu, uszczelnienia ani części ruchomych. Rozłączanie trzeba wykonywać zgodnie z konstrukcją złącza i zasadami bezpiecznego usuwania ciśnienia z obwodu. Podczas użytkowania powinno się obserwować mechanizm blokujący, uszczelnienie i przewód w pobliżu zakończenia. Produkt nie może przejmować obciążeń konstrukcyjnych, skręcania lub drgań, jeżeli jego budowa nie została do tego przeznaczona. Po każdej ingerencji w instalację należy wykonać próbę funkcjonowania w rzeczywistym cyklu i upewnić się, że zmiana nie pogorszyła pracy sąsiednich podzespołów. Podczas eksploatacji warto obserwować zmianę hałasu, szczelności i stabilności mocowania, ponieważ odchylenia często wskazują na problem w połączeniu albo w elemencie współpracującym. Zużyte uszczelnienia, uszkodzony profil lub niepewne zatrzaśnięcie wymagają wycofania połączenia z pracy do czasu usunięcia przyczyny.
