80.1500.M5.03 - Króciec gwintowany choinka do węża fi 3 mm M5 GZ, mosiądz /15000-A/

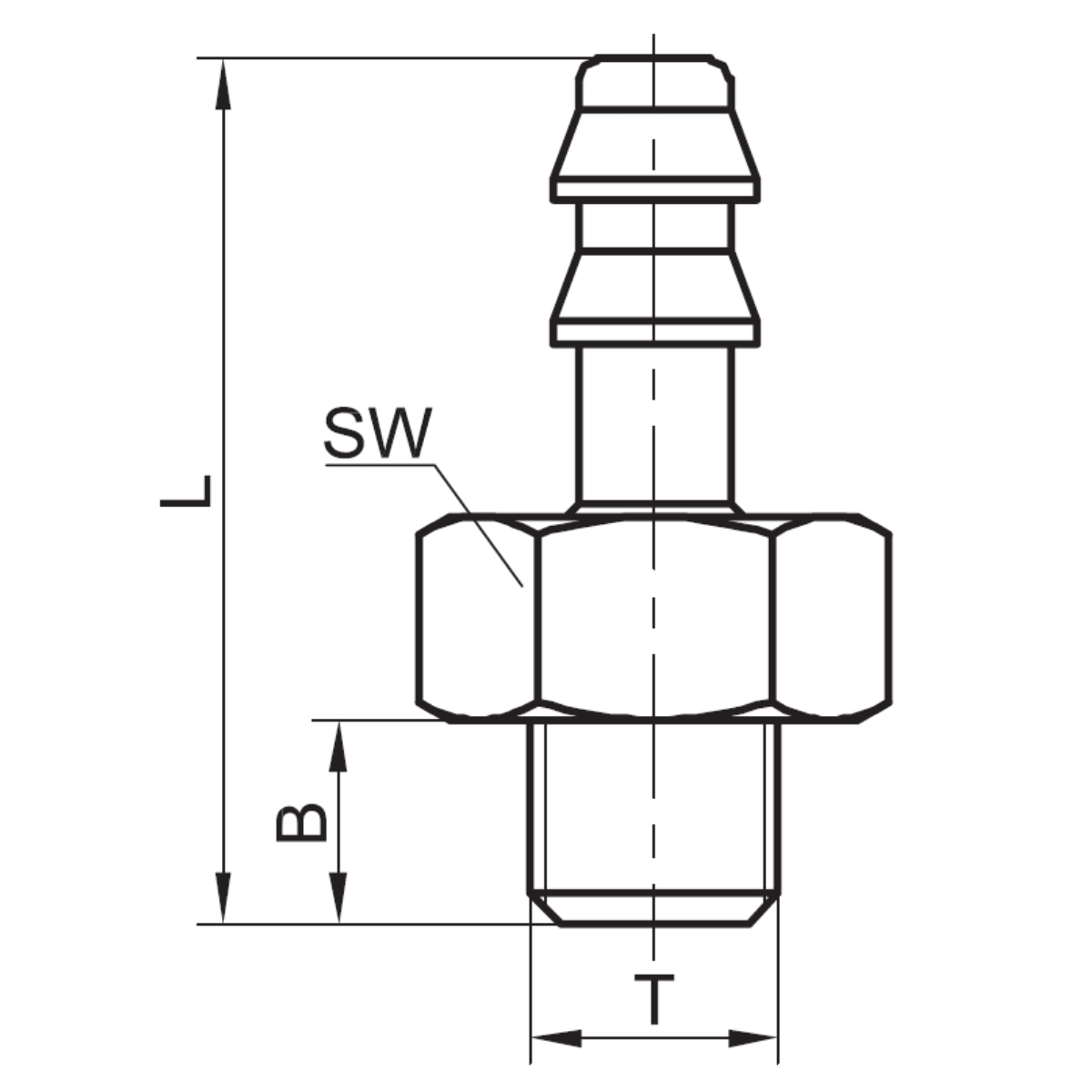

Jest to króciec gwintowany choinka do węża średnica 3 mm M5 GZ, mosiądz /15000-A/. W doborze podstawowe znaczenie mają średnica wewnętrzna 4 mm oraz przyłącze M5. Najważniejsze cechy zapisane dla tej wersji to: średnica wewnętrzna przewodu a – 4 mm; kształt – króciec; rodzaj gwintu a – zewnętrzny; seria – 80.15; rozmiar gwintu a – M5. Wymiary oznaczone na rysunku producenta: T – M5; średnica Dw – 3 mm; B – 4 mm; L – 18 mm; SW – 8 mm. Złączka służy do wykonania uporządkowanego połączenia w obwodzie sprężonego powietrza, pod warunkiem zgodności obu stron z wymiarami podanymi dla tej wersji. Ten wariant można wykorzystać do tworzenia oraz przebudowy połączeń, o ile kształt korpusu pozwala na prawidłowe poprowadzenie przewodu. Układ korpusu wyznacza kierunek wyprowadzenia przewodu i powinien być dopasowany do dostępnej przestrzeni bez wymuszania ostrego zagięcia instalacji. Należy zachować komplet wymiarów jednego wykonania i nie zestawiać elementów dobranych według różnych zestawów wymiarów, ponieważ podobny wygląd nie gwarantuje zgodności połączenia. Decyzję o doborze powinno się oprzeć na funkcji, wymiarach i sposobie przyłączenia opisanych dla konkretnego wykonania, a nie wyłącznie na podobieństwie wizualnym. Przed podjęciem decyzji warto porównać wszystkie cechy współdziałających części i sprawdzić, czy miejsce zabudowy zapewnia dostęp potrzebny do montażu oraz późniejszej obsługi. Każdą zmianę sposobu wykorzystania elementu należy ponownie ocenić pod kątem zgodności mechanicznej, pneumatycznej i materiałowej. Podczas montażu narzędzia powinno się przykładać tylko do powierzchni przewidzianych do montażu, aby nie uszkodzić korpusu, gwintu, uszczelnienia ani części ruchomych. Montaż należy wykonywać po odłączeniu źródeł energii, oczyszczeniu części połączonych i sprawdzeniu, czy połączenia nie będą wprowadzały naprężeń do korpusu. Prowadzenie przewodu powinno zapewniać przy złączce wystarczający luz, aby ruch, drgania i zmiany temperatury nie obciążały miejsca uszczelnienia. Po każdej ingerencji w instalację należy wykonać próbę funkcjonowania w rzeczywistym cyklu i upewnić się, że zmiana nie pogorszyła pracy sąsiednich podzespołów. Produkt nie może przejmować obciążeń konstrukcyjnych, skręcania lub drgań, jeżeli jego budowa nie została do tego przeznaczona. Połączenie trzeba odciążyć od ciężaru przewodu i innych elementów, aby nie przenosić stałych sił na strefę uszczelnienia. W czasie pracy warto regularnie oglądać przewód przy złączce, zwracając uwagę na przetarcia, pęknięcia, wysunięcie i wyciek. Po zakończeniu montażu wymagana jest kontrola szczelności i funkcji, przeprowadzona najpierw przy bezpiecznych nastawach, a następnie w normalnych warunkach pracy. Przed rozpoczęciem demontażu trzeba usunąć ciśnienie i inne zgromadzone energie, a części zabezpieczyć przed niekontrolowanym przemieszczeniem. W trakcie przeglądu powinno się ocenić stan powierzchni połączonych, połączeń i uszczelnień oraz usunąć przyczynę nieprawidłowości, zamiast ograniczać się do wymiany pojedynczej części.
