81.0050.07.06 - Przyłączka prosta przelotowa wtykowa fi 6 mm, -0,99-20 bar, stal nierdzewna 316L /60040-A

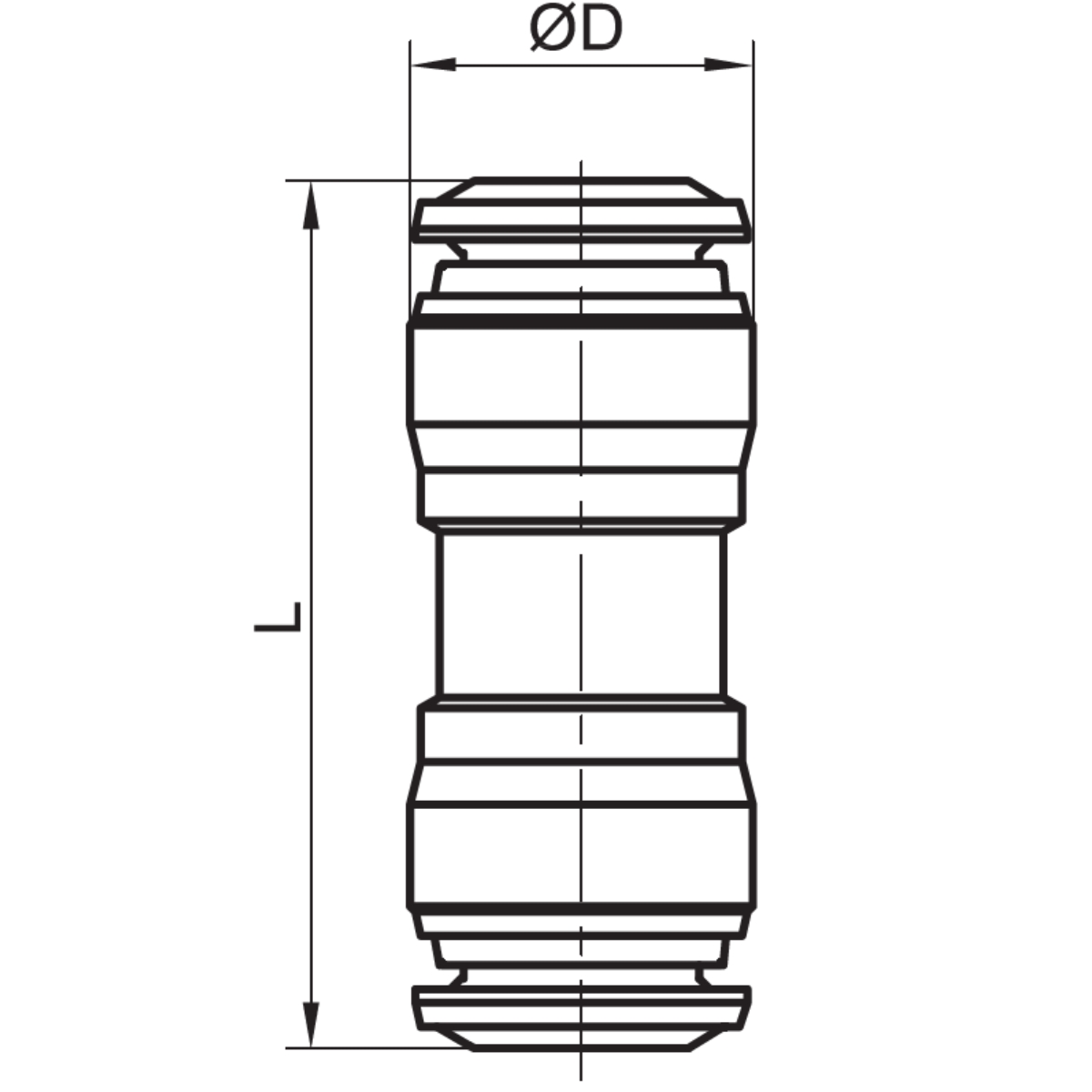

Przyłączka prosta przelotowa wtykowa średnica 6 mm, -0,99-20 bar, stal nierdzewna 316L /60040-A. W doborze podstawowe znaczenie mają średnica zewnętrzna przewodu 6 mm. Dane techniczne podane dla tego wariantu obejmują: średnica zewnętrzna przewodu a – 6 mm; średnica zewnętrzna przewodu b – 6 mm; seria – 81.0050; kształt – łącznik prosty. Wymiary oznaczone na rysunku producenta: średnica Dz – 6 mm; średnica D – 13 mm; L – 35 mm. Profil korpusu wpływa na kierunek wyprowadzenia przewodu i powinien być dopasowany do dostępnej przestrzeni bez wymuszania ostrego zagięcia instalacji. Złączka służy do wykonania uporządkowanego połączenia w obwodzie sprężonego powietrza, pod warunkiem zgodności obu stron z wymiarami podanymi dla tej wersji. Ten wariant można wykorzystać do tworzenia oraz przebudowy połączeń, o ile kształt korpusu pozwala na prawidłowe poprowadzenie przewodu. Na etapie doboru warto porównać wszystkie cechy współdziałających części i sprawdzić, czy miejsce zabudowy zapewnia dostęp potrzebny do montażu oraz późniejszej obsługi. Przy doborze powinno się sprawdzić każdą stronę połączenia: rodzaj przyłącza, wymiary przewodu lub gwintu oraz kierunek, w którym ma zostać poprowadzona instalacja. Przy montażu nie należy łączyć elementów dobranych według różnych zestawów wymiarów, ponieważ podobny wygląd nie gwarantuje zgodności połączenia. Każdą zmianę sposobu wykorzystania podzespołu powinno się ponownie ocenić pod kątem zgodności mechanicznej, pneumatycznej i materiałowej. Decyzję o doborze powinno się oprzeć na funkcji, wymiarach i sposobie przyłączenia opisanych dla konkretnego wykonania, a nie wyłącznie na podobieństwie wizualnym. Podczas montażu narzędzia trzeba przykładać tylko do powierzchni przewidzianych do montażu, aby nie uszkodzić korpusu, gwintu, uszczelnienia ani części ruchomych. Montaż należy wykonywać po odłączeniu źródeł energii, oczyszczeniu części połączonych i sprawdzeniu, czy połączenia nie będą wprowadzały naprężeń do korpusu. Prowadzenie przewodu powinno zapewniać przy złączce wystarczający luz, aby ruch, drgania i zmiany temperatury nie obciążały miejsca uszczelnienia. Po każdej ingerencji w instalację powinno się wykonać próbę pracy w rzeczywistym cyklu i upewnić się, że zmiana nie pogorszyła pracy sąsiednich podzespołów. Opisywane wykonanie nie może przejmować obciążeń konstrukcyjnych, skręcania lub drgań, jeżeli jego budowa nie została do tego przeznaczona. Połączenie trzeba odciążyć od ciężaru przewodu i innych elementów, aby nie przenosić stałych sił na strefę uszczelnienia. Po zakończeniu montażu wymagana jest kontrola szczelności i funkcji, przeprowadzona najpierw przy bezpiecznych nastawach, a następnie w normalnych warunkach pracy. Na początku obsługi serwisowej powinno się usunąć ciśnienie i inne zgromadzone energie, a części zabezpieczyć przed niekontrolowanym przemieszczeniem. Podczas przeglądu powinno się ocenić stan powierzchni połączonych, połączeń i uszczelnień oraz usunąć przyczynę nieprawidłowości, zamiast ograniczać się do wymiany pojedynczej części.
