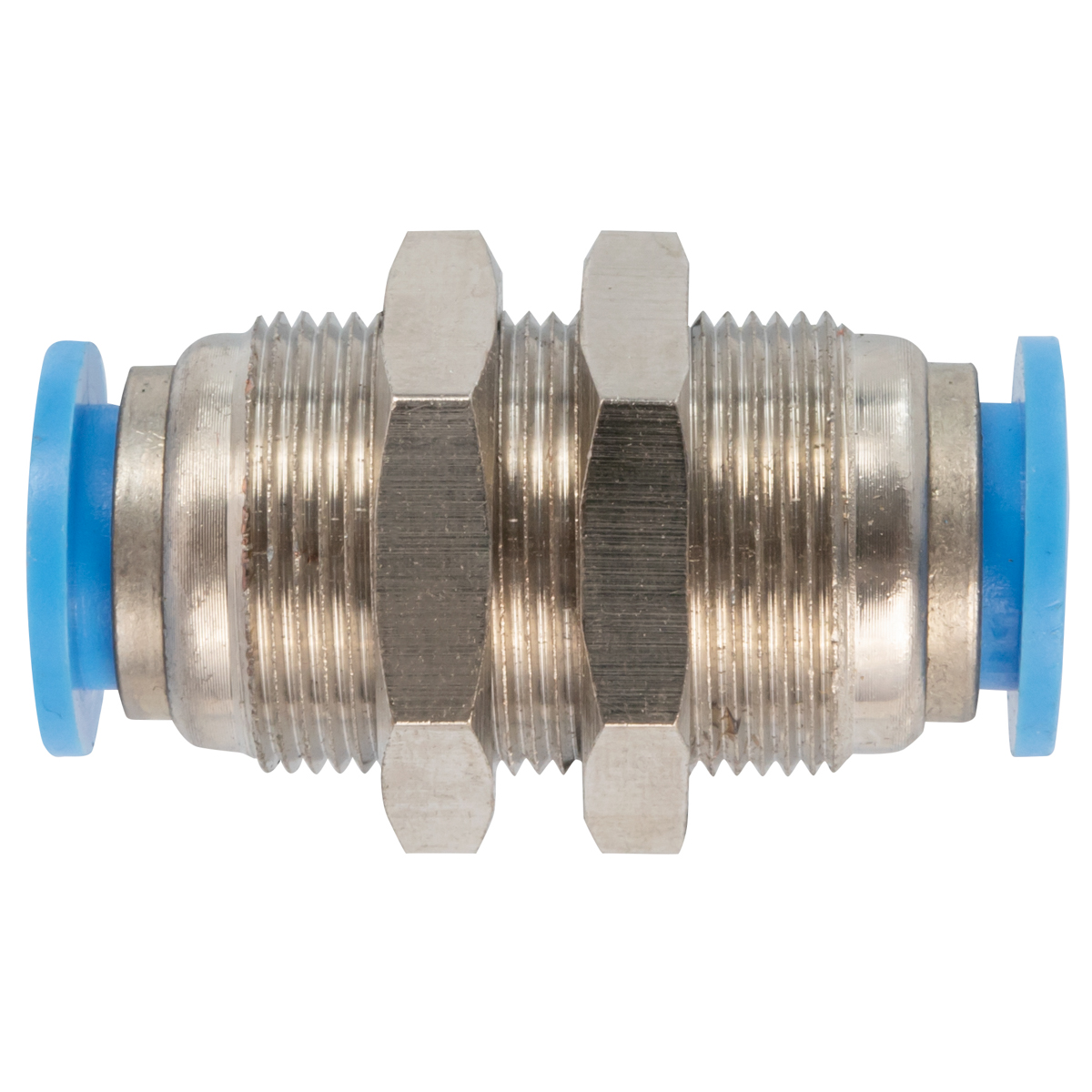

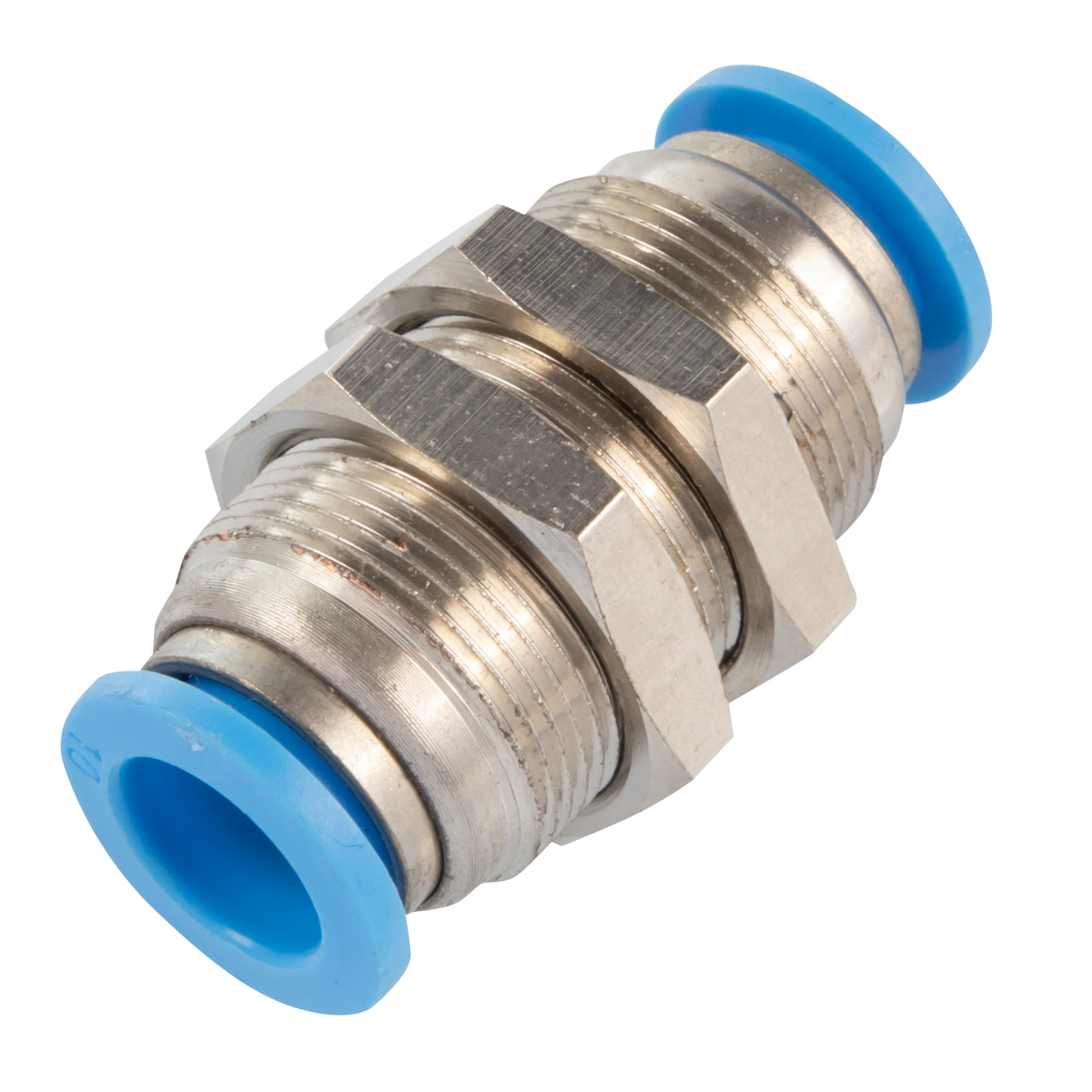

84.0050.08.08 - Złączka pneumatyczna wtykowa prosta grodziowa M16 do przewodu fi 8 mm, mosiądz niklowany

Średnica Zewnętrzna Przewodu A

08 mm

Seria

84.0050

Średnica Zewnętrzna Przewodu B

08 mm

Kształt

Łącznik Grodziowy

Materiał

Mosiądz Niklowany

Waga towaru (kg)

0,032

Waga towaru brutto (kg)

0,035

Waga opakowania (kg)

0,003

Okres gwarancji

12 miesięcy

Termin dostawy

na zamówienie

Zdolności produkcyjne (w drodze)

0 szt

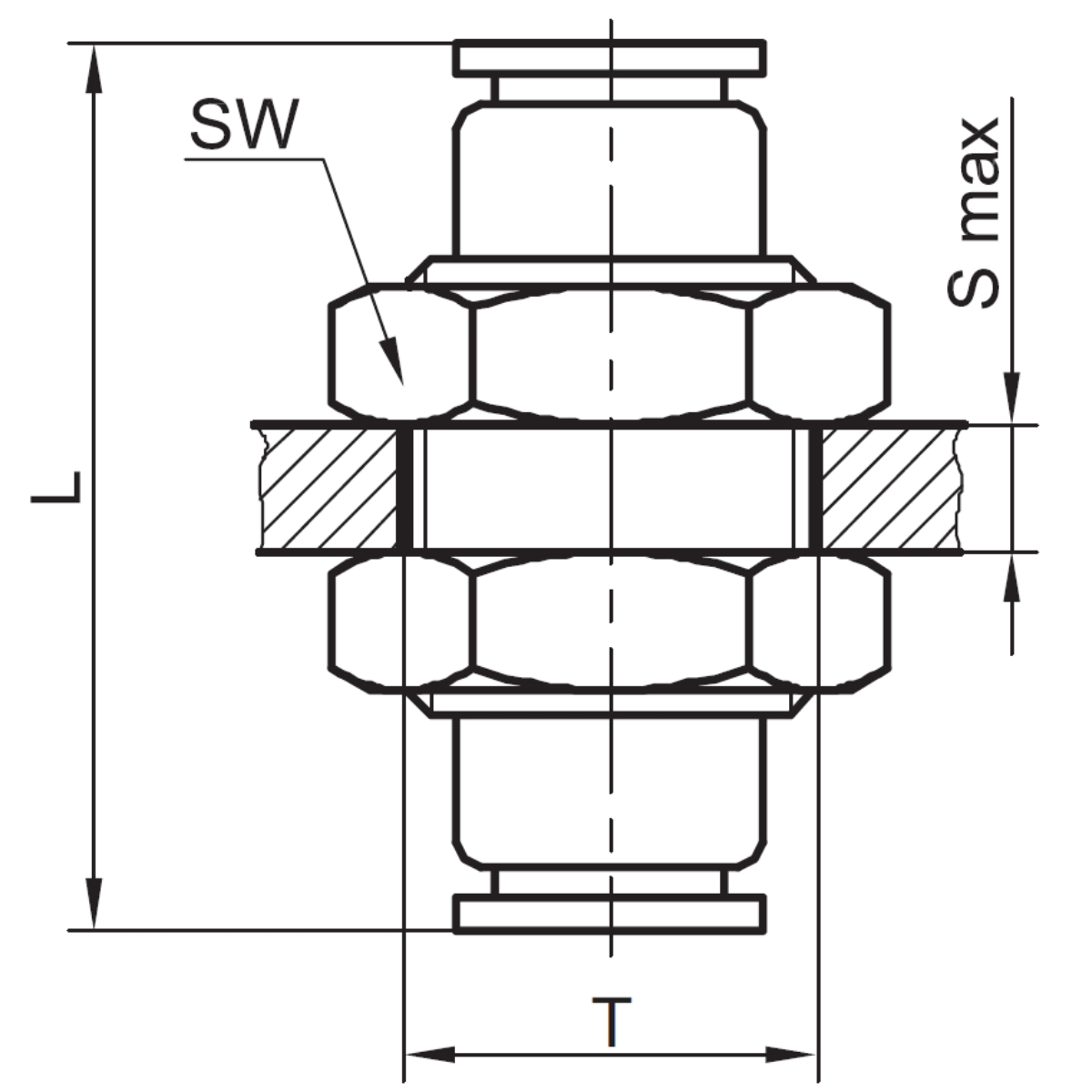

M16

øDz

8 mm

Smax.

6,8 mm

35 mm

19 mm

9,90 zł netto

12,18 zł brutto

W sprawie indywidualnych wycen prosimy o kontakt.

Nota prawna

Dokładamy wszelkich starań, aby prezentowane informacje były rzetelne i prawdziwe. Niemniej jednak nie możemy w pełni zagwarantować, że nie zawierają one błędów. Ewentualne nieścisłości nie mogą stanowić podstawy do jakichkolwiek roszczeń. Wszelkie transakcje sprzedaży realizowane są wyłącznie na podstawie obowiązującego Regulaminu sklepu internetowego oraz Ogólnych Warunków Handlowych (OWH) spółki CPP PREMA S.A.

Stan
magazynowy

342 szt 24 godz.

Zdolności
produkcyjne

0 szt na zamówienie

Potrzebujesz pomocy technicznej?

Zadzwoń: +48 41 361 95 24

E-mail: sklep@cpp-prema.pl

OPIS PRODUKTU

Złączka pneumatyczna wtykowa prosta grodziowa M16 do przewodu średnica 8 mm, mosiądz niklowany. W doborze podstawowe znaczenie mają średnica zewnętrzna przewodu 8 mm. Producent określa tę wersję następującymi parametrami: średnica zewnętrzna przewodu a – 8 mm; seria – 84.0050; średnica zewnętrzna przewodu b – 8 mm; kształt – łącznik grodziowy. Wymiary oznaczone na rysunku producenta: T – M16; średnica Dz – 8 mm; Smax. – 6,8 mm; L – 35 mm; SW – 19 mm. Kształt wykonania określa kierunek wyprowadzenia przewodu i powinien być dopasowany do dostępnej przestrzeni bez wymuszania ostrego zagięcia instalacji. Złączka służy do wykonania uporządkowanego połączenia w obwodzie sprężonego powietrza, pod warunkiem zgodności obu stron z wymiarami podanymi dla tej wersji. Rozwiązanie sprawdzi się do tworzenia oraz przebudowy połączeń, o ile kształt korpusu pozwala na prawidłowe poprowadzenie przewodu. Decyzję o doborze powinno się oprzeć na funkcji, wymiarach i sposobie przyłączenia opisanych dla konkretnego wykonania, a nie wyłącznie na podobieństwie wizualnym. Przed zamówieniem warto porównać wszystkie cechy współdziałających części i sprawdzić, czy miejsce zabudowy zapewnia dostęp potrzebny do montażu oraz późniejszej obsługi. Każdą zmianę sposobu wykorzystania produktu należy ponownie ocenić pod kątem zgodności mechanicznej, pneumatycznej i materiałowej. Nie trzeba łączyć wymiarów pochodzących z różnych wariantów tej samej serii, ponieważ nawet niewielka różnica może uniemożliwić szczelny montaż. Przed montażem należy sprawdzić stan gwintu, gniazda i końcówki przewodu, a uszczelnienie wykonać metodą odpowiednią dla konstrukcji przyłącza. Podczas montażu narzędzia należy przykładać tylko do powierzchni przewidzianych do montażu, aby nie uszkodzić korpusu, gwintu, uszczelnienia ani części ruchomych. Montaż należy wykonywać po odłączeniu źródeł energii, oczyszczeniu części połączonych i sprawdzeniu, czy połączenia nie będą wprowadzały naprężeń do korpusu. Po każdej ingerencji w instalację należy wykonać próbę działania w rzeczywistym cyklu i upewnić się, że zmiana nie pogorszyła pracy sąsiednich podzespołów. W trakcie normalnej pracy warto obserwować zmianę hałasu, szczelności i stabilności mocowania, ponieważ odchylenia często wskazują na problem w połączeniu albo w elemencie współpracującym. Trzeba odciążyć złączkę od masy przewodu i innych elementów, aby nie przenosić stałych sił na strefę uszczelnienia. W eksploatacji powinno się kontrolować okolice przyłącza pod kątem wysunięcia przewodu, przetarć, pęknięć i śladów wycieku. Na początku obsługi serwisowej należy usunąć ciśnienie i inne zgromadzone energie, a części zabezpieczyć przed niekontrolowanym przemieszczeniem. Podczas planowanej obsługi powinno się ocenić stan powierzchni połączonych, połączeń i uszczelnień oraz usunąć przyczynę nieprawidłowości, zamiast ograniczać się do wymiany pojedynczej części.

PLIKI DO POBRANIA

Katalog produktowy PDF

Pobierz plik

Pliki CAD CAD

Pobierz plik

ZAMIENNIKI

80.0050.08.08

Złączka pneumatyczna wtykowa prosta grodziowa M16x1 do przewodu 8 mm, mosiądz niklowany, 50050 8

ZALECANE AKCESORIA

80.0259.150.185

Przewód pneumatyczny PU poliuretanowy kalibrowany, fi 8x5 mm, niebieski

80.0259.150.186

Przewód pneumatyczny PU poliuretanowy kalibrowany , fi 8x5,5 mm, niebieski

80.0259.150.8559

Przewód pneumatyczny PU poliuretanowy kalibrowany , fi 8x5,5 mm, transparentny niebieski
