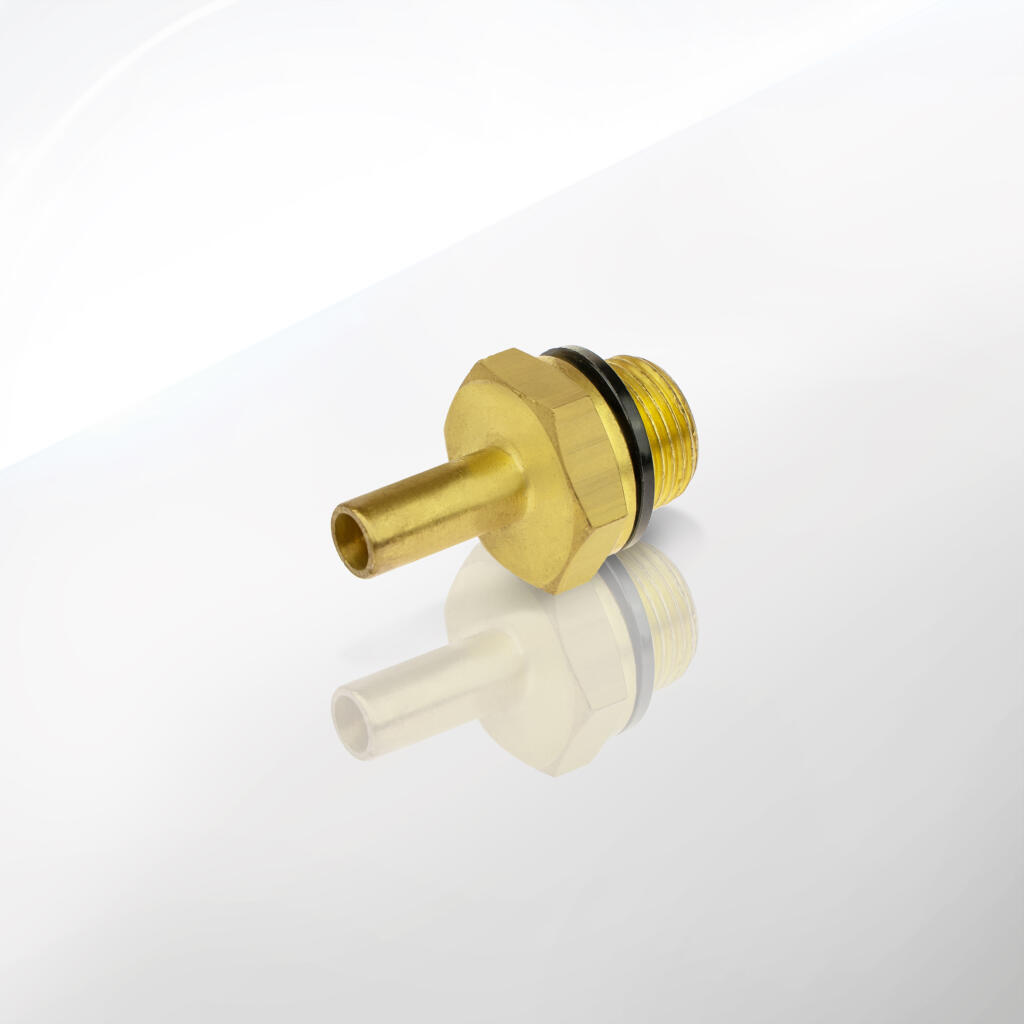

Adaptery do złączek miedzianych seria 80.1031

Adaptery do złączek miedzianych z gwintem wewnętrznym, określane także jako przejściówki czy nakrętki przyłączeniowe, stanowią jedną z kluczowych grup asortymentowych w obrębie oferty CPP PREMA w kategorii „Łączniki rur i przewodów\Złączki mosiężne uniwersalne do rur miedzianych CU, PE, PA seria 10000\Adaptery do złączek miedzianych”. Omawiane rozwiązania – w tym między innymi:

• Adapter złączek do rur miedzianych 6 mm gwint wewnętrzny G1/8, mosiądz /13530-A/

• Adapter złączek do rur miedzianych 8 mm gwint wewnętrzny G1/8, mosiądz /13530-A/

• Adapter złączek do rur miedzianych 6 mm gwint wewnętrzny G1/4, mosiądz /13530-A/

• Adapter złączek do rur miedzianych 8 mm gwint wewnętrzny G1/4, mosiądz /13530-A/

• Adapter złączek do rur miedzianych 10 mm gwint wewnętrzny G1/4, mosiądz /13530-A/

• Adapter złączek do rur miedzianych 8 mm gwint wewnętrzny G3/8, mosiądz /13530-A/

• Adapter złączek do rur miedzianych 10 mm gwint wewnętrzny G3/8, mosiądz /13530-A/

• Adapter złączek do rur miedzianych 14 mm gwint wewnętrzny G3/8, mosiądz /13530-A/

• Adapter złączek do rur miedzianych 14 mm gwint wewnętrzny G1/2, mosiądz /13530-A/

…zostały stworzone z myślą o rozszerzeniu funkcjonalności tradycyjnych złączek do rur miedzianych. Dzięki nim można w prosty sposób podłączyć, zaadoptować czy wyposażyć instalację w miejsce przejścia z określonego gwintu (żeńskiego / wewnętrznego) na rurę miedzianą o konkretnej średnicy. Inaczej mówiąc, adapter sprawdza się, gdy w instalacji występuje już jakiś element z gwintem zewnętrznym, a chcemy przyłączyć do niego rurę miedzianą w rozmiarze 6 mm, 8 mm, 10 mm bądź 14 mm – czy też odwrotnie: mamy konieczność wkręcenia się do urządzenia / urządzenia końcowego, które ma gwint G1/8, G1/4, G3/8 czy G1/2, lecz przewód, którym dysponujemy, to rura miedziana o określonych rozmiarach zewnętrznych.

Tego typu adaptery znakomicie odpowiadają na wyzwanie, jakie często pojawia się w branży instalacyjnej i przemysłowej. Niejednokrotnie spotykamy się z sytuacją, w której:

1. Istniejące urządzenie – zawór, filtr, manometr, wlot / wylot pompki – wyposażone jest w gwint zewnętrzny w standardzie G (np. G1/8 lub G1/2).

2. Instalator dysponuje rurą miedzianą, którą chce poprowadzić medium (wodę, sprężone powietrze, czynnik chłodniczy, olej smarujący i inne).

3. Potrzebne jest trwałe i szczelne połączenie, najlepiej bez lutowania, które pozwoli w krótkim czasie zaadaptować instalację do pracy.

Adapter /13530-A/ to mosiężna, skręcana konstrukcja – w korpusie znajdziemy gwint żeński (czyli wewnętrzny), z drugiej zaś strony (lub w tej samej osi) mechanizm umożliwiający wprowadzenie i zaciśnięcie rury miedzianej. Proces montażu jest dość prosty: wkręcamy gwint zewnętrzny w gniazdo wewnętrzne adaptera, a potem od strony rury stosujemy nakrętkę z pierścieniem zaciskowym (tzw. olive) lub innego typu uszczelnienie skręcane. Zależnie od konkretnej konstrukcji, adapter może zawierać w zestawie pierścień i nakrętkę albo być przeznaczony do współpracy z wybranymi złączkami.

Producent – CPP PREMA – słynie na rynku z wysokiej jakości elementów instalacyjnych, w tym złączek z mosiądzu. Materiał ten (OT58 lub zbliżony stop) od dekad uchodzi za najlepszy kompromis pomiędzy odpornością mechaniczną, podatnością na obróbkę, odpornością korozyjną a relatywnie niskim kosztem produkcji. Często stosowane jest także dodatkowe niklowanie, które jeszcze bardziej chroni powierzchnię przed matowieniem czy nalotem, zwłaszcza w środowiskach o wyższej wilgotności czy przy kontakcie z zanieczyszczonym sprężonym powietrzem.

Opisywane adaptery do złączek miedzianych z gwintem wewnętrznym /13530-A/ są oferowane w kilku rozmiarach, by zapewnić idealne dopasowanie do popularnych średnic rur i popularnych gwintów (G1/8, G1/4, G3/8, G1/2). W ten sposób instalator nie musi sięgać po niepewne metody typu „składanie przejściówek w łańcuch” czy konieczność stosowania lutowania, co w miejscach trudnodostępnych bywa problematyczne.

Kolejną zaletą jest uniwersalność zastosowań: adapter można wykorzystać w instalacjach wodnych, grzewczych, chłodniczych, pneumatycznych czy – po spełnieniu określonych warunków przepisowych – nawet gazowych (choć te ostatnie wymagają zwykle specjalnych certyfikatów i norm bezpieczeństwa). Dzięki precyzyjnemu gwintowi wewnętrznemu BSP (G) i szczelnemu mechanizmowi zaciskowemu od strony rury, mamy gwarancję, że w standardowych warunkach pracy ciśnienie i temperatura nie spowodują nieszczelności.

Adaptery do złączek miedzianych z gwintem wewnętrznym zajmują ważne miejsce w szerokim spektrum instalacji wodnych, pneumatycznych, chłodniczych czy przemysłowych. Ich zasadniczym celem jest umożliwienie pewnego i szybkiego przejścia między rurą miedzianą (CU) o określonej średnicy a elementem lub urządzeniem, które wyposażono w gwint zewnętrzny (w standardzie G – np. G1/8, G1/4, G3/8, G1/2). Poniżej przedstawiamy przekrojowe zastosowania:

1. Instalacje pneumatyczne i narzędzia warsztatowe
   W wielu zakładach produkcyjnych, warsztatach samochodowych i miejscach, gdzie korzysta się ze sprężonego powietrza, występuje potrzeba podłączania przewodów do kompresorów, rozdzielaczy, zaworów czy siłowników. Jeśli dysponujemy rurą miedzianą – co często się zdarza, gdy chcemy uniknąć przewodów z tworzyw w warunkach wyższej temperatury czy zagrożenia mechanicznego – adapter /13530-A/ z gwintem wewnętrznym stanowi klucz do zamocowania np. króćca z gwintem zewnętrznym. Pozwala to łączyć segmenty układu bez stosowania licznych przejściówek i reduktorów, co upraszcza layout instalacji.

2. Instalacje wodociągowe i CO (centralnego ogrzewania)
   Rury miedziane są od dawna popularne w instalacjach wody użytkowej i grzewczej (CO). Niekiedy jednak chcemy wprowadzić do systemu element typu filtr, zawór zwrotny czy wodomierz, który ma gwint zewnętrzny G1/2. Adapter do rur miedzianych 14 mm z gwintem wewnętrznym G1/2 upraszcza zadanie: wystarczy dokręcić z jednej strony przyłącze gwintowane, z drugiej wepchnąć i skręcić rurę miedzianą. Eliminujemy konieczność lutowania, co jest istotne zwłaszcza w ciasnych miejscach montażu.

3. Systemy chłodnicze i klimatyzacyjne
   W chłodnictwie i klimatyzacji rury miedziane to standard. Jednak liczne podzespoły (np. zawory rozprężne, kolektory) posiadają gwinty zewnętrzne. Adapter mosiężny jest w stanie wytrzymać typowe ciśnienia i temperatury w układach klimatyzacyjnych (poza ekstremalnie wysokimi wartościami). Oczywiście zawsze należy zweryfikować, czy dany adapter ma deklarowaną zgodność z konkretnym czynnikiem chłodniczym.

4. Instalacje olejowe i smarownicze
   Jeśli planujemy poprowadzić olej smarowy przez rurę miedzianą, a na wlocie / wylocie urządzenia mamy gwint zewnętrzny, adapter gwint wewnętrzny G1/4 lub G3/8 (pasujący do 8–10 mm rury) będzie dobrym wyborem. Uzyskamy w ten sposób stabilne, nieraz bardziej estetyczne i trwałe połączenie niż elastyczne węże w oplocie.

5. Układy hydrotechniczne i rolnicze
   W instalacjach nawadniających lub w ogólnych systemach doprowadzania wody do różnorodnych punktów w gospodarstwie rolnym nierzadko używa się rur z tworzyw sztucznych. Jednak wielu rolników i ogrodników ceni sobie stabilność rury miedzianej, np. w strefach, gdzie panuje wysokie ryzyko uszkodzeń mechanicznych. Adapter /13530-A/ pozwala wtedy na przejście z rurki CU na pompę, zraszacz czy zawór z gwintem zewnętrznym.

6. Systemy przemysłowe i automatyka
   W przemyśle, we wszelkich maszynach i liniach produkcyjnych, występują liczne połączenia rurowe. Dzięki adapterom do złączek miedzianych można łatwo skonfigurować węzeł sterujący, w którym np. do manometru wkręca się gwint zewnętrzny, a sama rura doprowadza czynnik roboczy. Umożliwia to szybki demontaż i konserwację w razie awarii.

7. Projekty hobbystyczne i innowacyjne
   W domowych projektach, takich jak budowa systemu chłodzenia wodnego w komputerze czy amatorskie konstrukcje w warsztacie, adaptery do rur miedzianych dają większe pole manewru. Pozwalają łączyć standardowe elementy gwintowane (np. z marketplace’ów) z przewodami z miedzi, docinanymi we własnym zakresie.

8. Branża automotive i pojazdy specjalistyczne
   Nierzadko w pojazdach ciężarowych, maszynach budowlanych czy ciągnikach rolniczych występują niewielkie przewody miedziane do hamulców, hydrauliki czy doprowadzenia płynów. Gdy trzeba wkręcić czujnik czy zawór z gwintem zewnętrznym, adapter /13530-A/ w rozmiarze G1/8 albo G1/4 (w zależności od zaprojektowanej instalacji) może okazać się nieoceniony.

9. Obszary gastronomii i browarnictwa
   W miejscach, gdzie rura miedziana bywa stosowana do wody procesowej lub instalacji pomocniczych, adaptery ułatwiają szybkie wpięcie się w element z gwintem zewnętrznym. Trzeba tylko pamiętać o normach higienicznych i dopuszczeniach kontaktu z żywnością.

10. Układy próżniowe i laboratoryjne
    W określonych zakresach ciśnienia i przy braku specjalnych rygorów można stosować adaptery do rur miedzianych także w instalacjach próżniowych (o ile gwint i szczelność adaptera to umożliwiają). Rura miedziana jest chętnie wybierana do takich celów z uwagi na niski poziom przepuszczalności gazów przez ścianki.

1. Średnica rury miedzianej
   – Dostępne są opcje dla 6 mm, 8 mm, 10 mm, 14 mm. Ścisłe dopasowanie jest kluczowe. Nie można użyć adaptera 6 mm dla rury 6,35 mm czy 5,8 mm, bo zaciśnięcie pierścienia nie będzie prawidłowe.

2. Gwint wewnętrzny (żeński)
   – Najczęściej spotykane standardy G1/8, G1/4, G3/8, G1/2. W nomenklaturze BSP to gwint równoległy, co oznacza konieczność użycia taśmy PTFE lub innego uszczelnienia na gwint zewnętrzny, który tam wkręcamy.

3. Korpus i nakrętka zaciskowa
   – Adapter mosiężny (zwykle OT58 lub zbliżony stop). Materiał ten jest optymalny do zastosowań instalacyjnych, łączy wysoką wytrzymałość z odpornością na korozję.

4. Pierścień zaciskowy
   – Tzw. „olive”, także mosiężny. Podczas dokręcania tworzy szczelne połączenie z rurą miedzianą. Gdy rura wchodzi do adaptera, a my dokręcamy nakrętkę, pierścień wgryza się w ściankę rury, formując uszczelnienie metal-metal.

5. Maksymalne ciśnienie pracy
   – Zwykle do ok. 10–16 bar (w zależności od wielkości i budowy adaptera). W aplikacjach wodnych i pneumatycznych jest to wystarczające, bo typowe ciśnienia wahają się między 4 a 10 bar.

6. Temperatura pracy
   – Mosiądz pozwala na pracę do około +120°C, lecz realny limit bywa określany przez gumowe (NBR) lub innego typu uszczelnienia. W instalacjach chłodniczych możliwe jest też działanie w warunkach ujemnych temperatur (np. -20°C), o ile nie przekracza się dopuszczalnych wartości dla tworzyw uszczelniających.

7. Sposób montażu
   – Gwint wewnętrzny G wymaga wkręcenia gwintu zewnętrznego (np. G1/4). Na tym połączeniu stosuje się uszczelnienie (teflon, pasta, pakuły – w zależności od preferencji montera). Po stronie rury miedzianej występuje nakrętka i pierścień zaciskowy, które formują szczelne połączenie.

8. Rozmiar pod klucz
   – Adaptery mają różne wartości SW (width across flats). W zależności od typu i średnicy rury, klucz płaski potrzebny do dokręcania nakrętki może mieć rozmiar np. 14 mm, 17 mm, 19 mm czy 22 mm.

9. Odporność korozyjna
   – Mosiądz w kontakcie z wodą, powietrzem czy olejem jest stosunkowo odporny. Warstwa niklu dodatkowo zabezpiecza przed matowieniem i zwiększa odporność na działanie wilgoci.

10. Tolerancje wykonania
    – Producent (CPP PREMA) dba, by gwint żeński był precyzyjnie nacinany. Rura miedziana musi mieć nominalną średnicę (6, 8, 10, 14 mm), a minimalne odchyłki mieszczące się w normach branżowych. Dzięki temu unikamy problemów z niedociśnięciem pierścienia.

11. Łatwość serwisowania
    – Jeśli chcemy zdemontować adapter, wystarczy odkręcić nakrętkę i wyjąć rurę. Pierścień zaciskowy mógł się odkształcić, więc przy ponownym montażu często stosuje się nowy pierścień, aby zagwarantować szczelność.

12. Przepływ wewnętrzny
    – Adapter ma kanał w korpusie, przez który przepływa medium. W zależności od wielkości rury i ścianek, przepływ jest wystarczający dla większości zastosowań domowych i średnioprzemysłowych.

13. Dopuszczalne media
    – Zazwyczaj woda, powietrze, oleje, ciecze o niewielkiej agresywności chemicznej. Należy unikać substancji, które reagują z miedzią lub cynkiem (np. amoniak w dużej koncentracji).

14. Czyszczenie i konserwacja
    – Mosiężny adapter nie wymaga szczególnej konserwacji. Wystarczy dbać o to, by w instalacji nie było silnie korozyjnych substancji. W niektórych systemach chłodniczych stosuje się filtry i inhibitory korozji, co wydłuża żywotność.

15. Bezpieczeństwo i normy
    – W większości krajów UE montaż rur miedzianych z adapterami mosiężnymi jest dopuszczony w instalacjach wody pitnej i wodnych systemach CO. Niektóre normy branżowe mogą wymagać atestu higienicznego.

16. Powtarzalność jakości
    – Seria 10000 od CPP PREMA charakteryzuje się rygorystyczną kontrolą jakości. Dlatego adaptery /13530-A/ występują w dość zbliżonych wymiarach i można mieć pewność, że egzemplarze pochodzące z różnych partii nadal będą idealnie pasować do rur 6, 8, 10 czy 14 mm.

17. Żywotność
    – W normalnych warunkach użytkowania (bez przeciążeń) adaptery służą przez wiele lat, zachowując szczelność i wytrzymałość mechaniczną. Montaż bez lutowania dodatkowo pozwala szybciej serwisować instalację, jeśli zaistnieje taka potrzeba.

18. Możliwość integracji z innymi złączkami
    – W zależności od rozwiązań instalacyjnych, niektórzy łączą adaptery z innymi kształtkami (np. kolankami, trójnikami, przedłużkami). Najważniejsze, by gwint męski miał standard G i pasował do średnicy adaptera.

19. Moment dokręcania
    – Producent może sugerować zalecany moment, ale instalatorzy często bazują na wyczuciu. Przesadne dokręcenie może uszkodzić gwint lub rysę w korpusie adaptera, zaś zbyt małe – skutkować sączeniem się medium.

Zarówno korpus, jak i pierścienie zaciskowe (oraz ewentualna nakrętka) w adapterach /13530-A/ wykonane są z mosiądzu – stopu miedzi i cynku. W przemyśle instalacyjnym to jeden z najbardziej cenionych materiałów, charakteryzujący się wieloma zaletami:

1. Mosiądz a miedź
   – Mosiądz zyskuje przewagę nad czystą miedzią pod kątem sztywności, twardości i łatwości obróbki skrawaniem. Dla łączników i adapterów to istotne, bo gwinty czy kształty korpusów muszą być obrobione precyzyjnie, bez ryzyka szybkiego zużycia narzędzi.

2. Skład stopu
   – Typowy mosiądz zawiera od 57% do 60% miedzi i od 40% do 43% cynku, z niewielkimi domieszkami, np. ołowiu poprawiającego skrawalność. Taka proporcja zapewnia twardość wystarczającą do wytrzymania nacisków i momentów dokręcania.

3. Niklowanie
   – Wielu producentów (w tym CPP PREMA) stosuje dodatkową powłokę niklu na powierzchni adaptera. Nikiel zwiększa odporność na korozję i ścieranie, a przy okazji nadaje ładny połysk.
   – W wypadku kontaktu z wodą czy wilgocią taka warstwa wydatnie przedłuża żywotność, ograniczając m.in. zjawisko zielonego patynowania (co występuje przy czystej miedzi).

4. Obróbka CNC
   – Mosiądz jest stosunkowo miękki, przez co można go z łatwością gwintować i toczyć. Dzięki temu gwinty wewnętrzne G1/8, G1/4, G3/8, G1/2 są precyzyjnie wykonane i zapewniają doskonałe dopasowanie z gwintami zewnętrznymi w standardzie BSP.

5. Odporność mechaniczna
   – Mechaniczna wytrzymałość mosiądzu zdecydowanie przewyższa tę, jaką oferują niektóre tworzywa sztuczne (np. polipropylen). Równocześnie mosiądz jest lżejszy i tańszy niż stal nierdzewna, a wystarczająco wytrzymały na typowe ciśnienia w instalacjach wodnych czy pneumatycznych.

6. Kompatybilność z miedzią
   – Kiedy łączymy rurę miedzianą z mosiężnym adapterem, zachodzi niewielka różnica potencjałów chemicznych. W praktyce jednak te materiały są do siebie dość zbliżone i zwykle nie występuje agresywna korozja galwaniczna (jak np. w przypadku aluminium i miedzi).

7. Przewodność cieplna
   – Mosiądz i miedź mają stosunkowo wysokie przewodnictwo cieplne. W wielu aplikacjach chłodniczych czy grzewczych takie przewodnictwo jest pożądane, bo minimalizuje straty.

8. Plastyczność pierścienia zaciskowego
   – Wewnątrz adaptera występuje pierścień (olive) z tego samego stopu lub z mosiądzu o nieco innym składzie, pozwalającym na kontrolowaną deformację. Dzięki temu, kiedy dokręcamy nakrętkę, pierścień zagniata się na rurze, tworząc szczelny styk. To klucz do właściwego działania adaptera.

9. Ekologia i recykling
   – Mosiądz jest materiałem, który można przetapiać i ponownie wykorzystywać bez utraty większości właściwości. Dzięki temu adaptery, które przestają być potrzebne, nie stają się „odpadem niebezpiecznym”, można je oddać do punktu skupu metali.

10. Stabilność wymiarowa
    – W normalnych warunkach (temperatura pokojowa, ciśnienie do 10 bar) mosiądz nie deformuje się i nie zmienia wymiarów. W przeciwieństwie do niektórych tworzyw sztucznych, gdzie rozgrzanie może powodować odkształcenia, mosiężne adaptery zachowują kształt i geometrię.

11. Ochrona przed pękaniem
    – Mosiądz nie jest wrażliwy na zjawisko „pękania naprężeniowego” w takim stopniu jak np. niektóre stale w obecności kwasów. Nie znaczy to jednak, że jest niezniszczalny – przy ekstremalnym uderzeniu hydraulicznym czy wibracjach może dojść do zmęczeniowego pęknięcia, ale w typowej eksploatacji takie ryzyko jest minimalne.

12. Estetyka
    – Warstwa niklu nadaje elegancki, lekko srebrny połysk. Nawet bez niklowania mosiądz bywa doceniany za swoją złocistą barwę, choć z czasem patynuje. W instalacjach eksponowanych w pomieszczeniach (np. styl industrialny) adapter mosiężny może być walorem wizualnym.

13. Tradycja i zaufanie branży
    – Mosiądz to materiał, który branża instalacyjna stosuje od wielu lat. Przez to zyskujemy pewność, że adaptery /13530-A/ są wytwarzane według sprawdzonych procedur, a personel montujący wie, jak z nimi postępować.

14. Wady i ograniczenia
    – Wysoka zawartość cynku w mosiądzu może prowadzić do tzw. „wyługowania cynku” w warunkach kontaktu z wodą o specyficznym składzie chemicznym. Jednak w praktyce to zjawisko rzadkie i wymaga długotrwałego oddziaływania wody o wysokiej kwasowości.
    – W instalacjach z gazem palnym przepisy często narzucają użycie stali lub miedzi z lutem twardym. Mosiężne adaptery skręcane mogą nie być dopuszczone do niektórych zastosowań gazowych.

15. Zależność koszt-jakość
    – W porównaniu do stali nierdzewnej mosiądz jest tańszy i prostszy w obróbce. Z kolei w zestawieniu z plastikami bywa droższy, ale wielokrotnie trwalszy i bardziej odporny cieplnie. Dla wielu instalatorów jest to wybór optymalny, łączący dobre parametry z przyjazną ceną.

16. Powiązanie z normami
    – Mosiężne elementy instalacyjne muszą spełniać normy PN, EN, ISO w obszarze składu chemicznego, wytrzymałości czy wymiarów gwintów (np. EN 1254 dla kształtek do rur miedzianych).

17. Możliwość stosowania w wodzie pitnej
    – W niektórych krajach obowiązują limity zawartości ołowiu. Adaptery muszą więc podlegać regulacjom, by zawartość ołowiu w stopie nie przekraczała ustalonych wartości. Większość fabrykatów w ofercie CPP PREMA jest wytwarzana z mosiądzu o niskiej zawartości ołowiu, co pozwala na stosowanie w instalacjach wody pitnej.

18. Cechy fizyczne w kontekście temperatury
    – W wysokich temperaturach (powyżej 200–300°C) mosiądz zaczyna tracić niektóre właściwości mechaniczne, a powyżej ok. 450–500°C może dojść do odkształceń. Niemniej w normalnych warunkach (np. instalacje ciepłej wody do 90°C czy powietrza do 70°C) nie ma to znaczenia.

19. Technologia wytwarzania
    – Najczęściej stosuje się metody kucia na gorąco lub odlewania ciśnieniowego, a następnie toczenie i frezowanie CNC. Dzięki temu otrzymuje się gładki, szczelny korpus i dobrze wyprofilowane gwinty.

1. Przygotowanie stanowiska i narzędzi

   • Upewnij się, że masz wszystkie niezbędne elementy: adapter /13530-A/ w wybranym rozmiarze (6, 8, 10 lub 14 mm do rury CU i gwint wewnętrzny G1/8, G1/4, G3/8 czy G1/2), rurę miedzianą odpowiedniej średnicy oraz akcesoria uszczelniające do gwintów (np. taśmę teflonową).

   • Przygotuj klucze (płaski, oczkowy, dynamometryczny), obcinak do rur, narzędzia do gratowania, ewentualnie smar do gwintów (jeśli potrzebujesz ułatwić wkręcanie).

2. Cięcie i gratowanie rury

   • Użyj obcinaka do rur, by uzyskać prostopadłe cięcie. Dzięki temu pierścień zaciskowy wewnątrz adaptera będzie miał maksymalną powierzchnię przylegania.

   • Starannie usuń wszelkie zadziory i nierówności. Rura ma mieć gładką krawędź, pozbawioną zadziorów wewnętrznych i zewnętrznych.

3. Rozłożenie adaptera (jeśli jest to wersja skręcana)

   • Zwykle adapter składa się z korpusu (z gwintem wewnętrznym) oraz nakrętki z pierścieniem zaciskowym. Sprawdź, czy nakrętka i pierścień są odpowiedniego rozmiaru (np. 6 mm, 8 mm etc.).

   • Zwróć uwagę na jakość gwintu w korpusie – czy nie ma wgnieceń, zanieczyszczeń.

4. Nakładanie nakrętki i pierścienia na rurę

   • Najpierw wsuń nakrętkę na rurę, gwintem w stronę końca rury.

   • Następnie nałóż pierścień zaciskowy (olive). Upewnij się, że jest ułożony prawidłowo.

5. Wsunięcie rury w gniazdo adaptera

   • Delikatnie wprowadź rurę do korpusu adaptera, aż poczujesz opór.

   • Rura powinna wejść tak, by sięgnąć gniazda wewnątrz adaptera (często jest tam kołnierz lub rant).

6. Wstępne dokręcenie nakrętki

   • Ręcznie dokręć nakrętkę, aż do lekkiego oporu.

   • Upewnij się, że rura nie wysunęła się w trakcie i jest osadzona osiowo.

7. Dokręcanie kluczem

   • Weź klucz płaski lub oczkowy o odpowiednim rozmiarze. Dokręcaj nakrętkę stopniowo, zwykle 1/2 do 3/4 obrotu wstępnie.

   • Jeśli dysponujesz kluczem dynamometrycznym i producent podaje zalecany moment (np. 15–20 Nm dla niektórych rozmiarów), przestrzegaj tych wartości.

8. Montaż gwintu wewnętrznego

   • Adapter ma gwint żeński, do którego wkręca się gwint męski (np. G1/4). Upewnij się, że powierzchnie gwintu są czyste.

   • Zastosuj taśmę teflonową bądź inną metodę uszczelnienia (np. nici, pakuły, pasty). Ilość owinięć taśmy zależy od wielkości gwintu – zwykle 4–6 warstw.

   • Delikatnie wkręcaj element z gwintem zewnętrznym, starając się unikać przekrzywienia. Dokręć kluczem, aż poczujesz zdecydowany opór. Nie przekręcaj ponad miarę, by nie uszkodzić gwintu.

9. Sprawdzenie osiowości i stabilizacji rury

   • Gdy adapter jest już dokręcony i rura również, sprawdź, czy rura nie jest zbytnio zgięta przy samym adapterze. Zbyt ostry kąt mógłby prowadzić do nieszczelności lub nadmiernego naprężenia pierścienia.

   • W razie potrzeby możesz minimalnie skorygować pozycję przed finalnym dokręceniem.

10. Test ciśnieniowy

• Po zakończonym montażu wypełnij instalację medium roboczym (np. wodą, sprężonym powietrzem). Stopniowo zwiększaj ciśnienie do nominalnego poziomu.

• Obserwuj adapter. Upewnij się, że nie pojawiają się wycieki, kropelki czy mgła powietrzna. Można użyć płynu do wykrywania wycieków (piany) w instalacjach pneumatycznych.

11. Dokręcenie korekcyjne

• Jeśli zauważysz drobne sączenie się medium, dokręć nakrętkę na rurze o niewielki kąt. Zachowaj ostrożność – pomiędzy niewielkim wyciekiem a zerwaniem gwintu bywa niewielka różnica, jeśli użyjesz nadmiernej siły.

12. Zabezpieczenie przed drganiami

• W aplikacjach narażonych na wibracje (np. w maszynach rolniczych, sprężarkach) zaleca się mocować rury w obejmach lub wspornikach, by adapter nie przejmował całego obciążenia od drgań.

13. Ewentualne demontaże

• Jeśli po pewnym czasie zajdzie potrzeba wymiany, pamiętaj, że pierścień zaciskowy mógł się silnie wgryźć w rurę. Niekiedy trzeba przyciąć koniec rury i założyć nowy pierścień, by zapewnić ponowną szczelność.

14. Częste błędy

• Zbyt krótkie wprowadzenie rury do gniazda – prowadzi do niedociśnięcia.

• Brak starannego gratowania – może powodować nieszczelność i opiłki w instalacji.

• Za mało lub za dużo taśmy PTFE na gwincie – jeden i drugi przypadek skutkuje przeciekiem lub trudnością w dokręceniu.

15. Zalecenia BHP

• Pracuj na odciętej i pozbawionej ciśnienia instalacji.

• Stosuj rękawice ochronne (metalowe opiłki, ostre krawędzie rury).

• Jeśli to instalacja wodna pod ciśnieniem, upewnij się, że zasuwy / zawory są zamknięte.

16. Kontrola końcowa

• Po kilku dniach (szczególnie w aplikacjach wodnych czy pneumatycznych) sprawdź ponownie, czy łączenie pozostało szczelne.

• W razie potrzeby minimalnie dociągnij nakrętkę.

17. Wskazówki praktyczne

• Adaptery z gwintem wewnętrznym G1/8 czy G1/4 są niewielkie. Uważaj, by nie przesadzić z momentem dokręcania (łatwo uszkodzić wąski gwint).

• W ciasnych przestrzeniach czasem pomocna jest przedłużka lub kolanko – by łatwiej manipulować kluczem.

18. Dostępne rozmiary i warianty

• Wymienione w opisie: 6 mm G1/8, 8 mm G1/8, 6 mm G1/4, 8 mm G1/4, 10 mm G1/4, 8 mm G3/8, 10 mm G3/8, 14 mm G3/8, 14 mm G1/2. Każdy z nich montuje się w analogiczny sposób – jedynie różnią się wymiary i moment dokręcania.

19. Integracja w większych systemach

• Adapter /13530-A/ może być tylko jednym z elementów bardziej rozbudowanej układanki (np. kolanko, trójnik, czwórnik, filtr, zawór bezpieczeństwa). Dzięki modułowej budowie instalacji z miedzi i mosiądzu można ją łatwo rozwijać.

1. Czy adaptery z gwintem wewnętrznym /13530-A/ pasują tylko do rur miedzianych, czy także do innych materiałów?
   Projektowane są głównie z myślą o rurach miedzianych (CU). Jednak część użytkowników stosuje je również z rurami z tworzyw sztucznych (PE, PA) o tych samych średnicach zewnętrznych. Trzeba jednak upewnić się, że pierścień zaciskowy może odpowiednio zaciągnąć ścianę tworzywa, co przy zbyt miękkich rurach może być problematyczne.

2. Jakie są ograniczenia ciśnieniowe i temperaturowe dla tych adapterów?
   Zazwyczaj do ok. 10–16 bar i do +100–120°C (zależnie od uszczelek). Są to wartości wystarczające dla większości instalacji wodnych czy pneumatycznych. Jeśli planujesz bardzo wysokie ciśnienia (powyżej 20 bar) albo ekstremalne temperatury, warto zweryfikować z producentem lub przejść na inne, specjalistyczne złączki.

3. Czy można używać tych adapterów do gazów palnych (np. LPG, gaz ziemny)?
   W wielu jurysdykcjach przepisy zabraniają skręcanych połączeń z mosiądzu w instalacjach gazu palnego w budynkach. Zaleca się lut twardy, spawanie bądź specjalne certyfikowane złączki. Zawsze należy sprawdzić lokalne przepisy i normy.

4. Jakie klucze są potrzebne do dokręcania?
   W zależności od rozmiaru adaptera, SW (szerokość pod klucz) może wynosić np. 14, 17, 19, 22 mm itp. Dobrze jest mieć zestaw kluczy płaskich i oczkowych. Dla bardziej precyzyjnego montażu można użyć klucza dynamometrycznego.

5. Czy nakrętka i pierścień zaciskowy są dołączone do adaptera?
   Z reguły tak, w modelach /13530-A/ – chociaż trzeba upewnić się, czy kupujemy kompletny zestaw. W niektórych wariantach dostępna jest sama tuleja czy sama nasadka gwintowana, a pierścień zaciskowy bywa sprzedawany osobno. W standardowym opakowaniu jednak zwykle otrzymujemy pełen zestaw.

6. Czy istnieje ryzyko przetarcia się rury miedzianej wewnątrz adaptera?
   Jeśli montaż jest wykonany poprawnie, pierścień zaciskowy jedynie mocno przylega do ścianki rury. Nie występuje znaczące tarcie podczas eksploatacji. Jednak przy silnych drganiach czy ruchach rury w osi adaptera może pojawić się problem, stąd zaleca się stabilizację instalacji obejmami.

7. Co, jeśli rura ma minimalne odchyłki średnicy (np. 6,1 mm zamiast 6,0 mm)?
   Zazwyczaj niewielkie tolerancje (np. ±0,1 mm) mieszczą się w standardach i pierścień zaciskowy sobie z tym radzi. Jeśli jednak rura ma większą różnicę (np. 0,5 mm), może to prowadzić do nieszczelności bądź uszkodzenia rury.

8. Czy adapter z gwintem wewnętrznym G1/4 i rurą 10 mm może przenieść bardzo duże obciążenia mechaniczne (np. jako wspornik)?
   Nie jest to zalecane – adapter służy do przekazywania mediów, a nie do funkcji konstrukcyjnych. Nadmierne obciążenie (np. wiszące ciężkie elementy) może spowodować pęknięcie lub odkształcenie.

9. Jak wygląda sprawa atestów higienicznych?
   Z reguły mosiężne złączki serii 10000 mogą mieć aprobaty higieniczne uprawniające do kontaktu z wodą pitną. Szczegółowo warto sprawdzić, czy dany produkt /13530-A/ ma oznaczenie PZH lub inne lokalne.

10. Dlaczego adapter ma gwint wewnętrzny, a nie zewnętrzny?
    Taka konstrukcja pozwala wkręcić w adapter gwint męski (zewnętrzny). W wielu urządzeniach wyloty lub króćce są w formie gwintu zewnętrznego, stąd adapter z gwintem żeńskim jest logicznym łącznikiem. Gdybyś potrzebował odwrotnej konfiguracji, sięgniesz po złączkę z gwintem zewnętrznym do rury.

11. Czy muszę stosować uszczelki płaskie przy połączeniu gwintu?
    W większości przypadków gwint G (BSPP) uszczelnia się taśmą PTFE, niciami bądź innymi metodami. Uszczelka płaska (o-ring) bywa stosowana, jeżeli adapter jest przystosowany do tzw. uszczelnienia czołowego (face seal). Zazwyczaj adaptery /13530-A/ bazują jednak na uszczelnieniu stożkowym z taśmą.

12. Czy ponowne użycie adaptera jest możliwe po demontażu?
    Tak, natomiast pierścień zaciskowy mógł się odkształcić do poprzedniej rury. Jeśli rura jest uszkodzona lub zmieniasz instalację, warto wymienić pierścień na nowy. Sam korpus adaptera i nakrętka zwykle zachowują swoje właściwości.

13. Jak długo trwa montaż jednego adaptera?
    Jeśli masz doświadczenie i narzędzia pod ręką, kilka minut. Najwięcej czasu pochłania przygotowanie rury (cięcie, gratowanie) i ewentualnie nawijanie taśmy teflonowej. Samo dokręcenie adaptera do rury i wkręcenie w gwint zewnętrzny to kwestia sekund.

14. Czy adapter można stosować do instalacji sprężonego powietrza o ciśnieniu 10 bar w ciągłej pracy?
    Zwykle tak. Większość adapterów /13530-A/ jest projektowana na ~10–16 bar, więc instalacje do 10 bar nie stanowią problemu. Zaleca się jednak okresowe kontrole szczelności (np. raz do roku) w warunkach intensywnej eksploatacji.

15. Czy można zamontować rury z lekkim odchyleniem kątowym?
    Najlepiej unikać zaginania rury w miejscu adaptera, bo to utrudnia równomierne zaciśnięcie. Jeśli potrzebujesz zmiany kierunku, użyj kolanka, złączki kątowej lub giętej rury z zachowaniem promienia gięcia.

16. Jak chronić adapter przed uszkodzeniem mechanicznym?
    Unikaj uderzania w adapter. Zapewnij też, by węże czy rury nie napierały na niego bokiem. W aplikacjach mobilnych lub wibracyjnych – stosuj obejmy i uchwyty.

17. Co, jeśli gwint zewnętrzny, który chcę wkręcić, ma inny standard (np. NPT)?
    Adaptery /13530-A/ z reguły mają gwint G (BSPP). NPT i BSP to różne systemy, różnią się skokiem i kątem profilu. Nie należy ich mieszać, gdyż grozi to nieszczelnością lub uszkodzeniem. Jeśli musisz przejść z NPT na rurę miedzianą, szukaj adaptera dedykowanego do NPT.

18. Czy w instalacji wody pitnej adapter może wydzielać metaliczny posmak lub zanieczyszczenia?
    W normalnych warunkach stężenia są pomijalne. Mosiądz i miedź to materiały dopuszczone do kontaktu z wodą, aczkolwiek w niektórych systemach, jeśli woda jest bardzo miękka i kwaśna, może dojść do minimalnej korozji. Wtedy stosuje się inhibitory.

19. Dlaczego adapter jest droższy od zwykłej mosiężnej złączki?
    Ponieważ to element precyzyjnie wykonany, zapewniający określony gwint wewnętrzny i precyzyjny system zacisku rury. W praktyce i tak koszt jest niewielki w porównaniu z ceną całej instalacji czy urządzeń.
