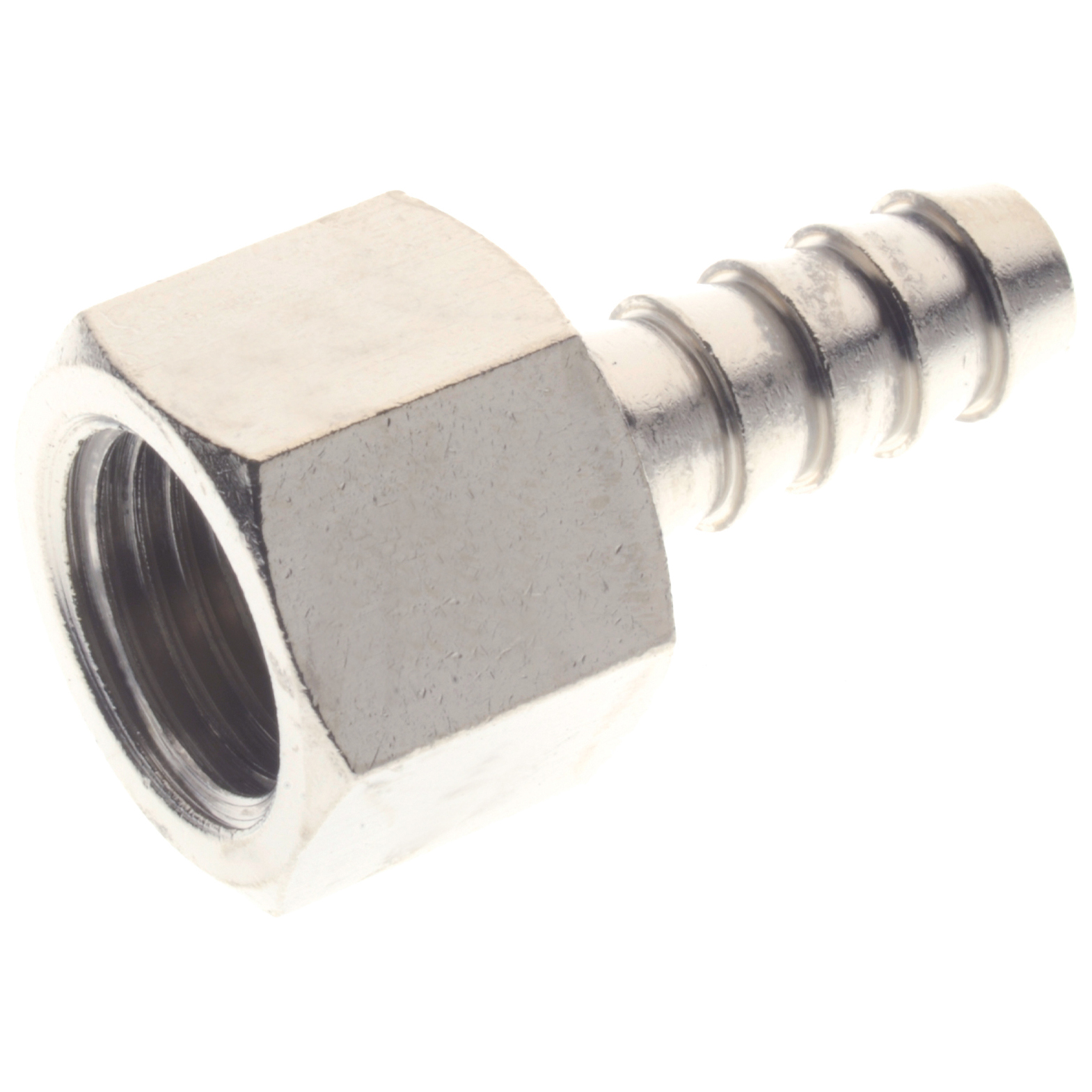

Króćce proste z gwintem wewnętrznym i choinką seria 80.0239.W

Seria 80.0239.W obejmuje króćce proste z gwintem wewnętrznym i końcówką typu choinka, zaprojektowane specjalnie do podłączania elastycznych przewodów wykonanych z tworzywa PVC. Króćce te oferuje firma CPP PREMA – polski producent z wieloletnim doświadczeniem w branży pneumatycznej i armaturowej. Seria ta obejmuje szeroki zakres średnic zewnętrznych końcówki choinkowej (od fi 6 mm do fi 25 mm) oraz różne warianty gwintów wewnętrznych BSPP, w tym G1/8, G1/4, G3/8, G1/2, G3/4 oraz G1. Dzięki temu króćce pasują do większości typowych węży przemysłowych.

Każdy element tej serii wykonano z wysokiej jakości mosiądzu, a wybrane modele – tam gdzie wymagane jest zwiększenie odporności na korozję – dodatkowo pokryto warstwą niklu. Powłoka niklowa zabezpiecza powierzchnię przed utlenianiem oraz działaniem wilgoci, olejów i mgły olejowej. Króćce mosiężne wykazują dobrą odporność na ścieranie i starzenie materiałowe. Utrzymują stabilność wymiarową nawet w długim cyklu eksploatacyjnym.

Charakterystyczna końcówka typu „choinka” zapewnia pewne i stabilne osadzenie węża, bez ryzyka ześlizgnięcia się przy ciśnieniu roboczym do 10 bar. Kształt wielostopniowy choinki umożliwia łatwą instalację, nawet w przypadku grubszych lub sztywniejszych ścianek przewodu. Korpus króćca zawiera gwint wewnętrzny G zgodny z normą ISO 228-1 (BSPP), co gwarantuje kompatybilność z szerokim zakresem elementów instalacyjnych – trójników, redukcji, zaworów, szybkozłączy i kolektorów.

Produkty z tej serii przystosowano do pracy z mediami nieagresywnymi – najczęściej sprężonym powietrzem, gazami technicznymi, próżnią oraz cieczami o niewielkiej lepkości. Dzięki szczelności uzyskiwanej poprzez dociśnięcie przewodu na choince oraz odpowiedni dobór opaski zaciskowej lub opaski śrubowej, króćce serii 80.0239.W zapewniają bezpieczeństwo eksploatacji w warunkach przemysłowych.

Warianty tej serii obejmują m.in.:

• Króciec choinkowy do węża fi 25 mm z gwintem G1, wykonany z mosiądzu niklowanego – dedykowany do dużych przepływów.

• Modele z gwintem G1/8, G1/4, G3/8, G1/2 w kombinacjach z końcówkami choinkowymi fi 6, 8, 9, 10, 13, 19 mm – stosowane w typowych układach pneumatycznych i hydraulicznych niskiego ciśnienia.

• Wersje z gwintem zewnętrznym GZ (jak G1/4 GZ) dla niestandardowych połączeń.

CPP PREMA oferuje króćce z tej serii w wersjach standardowych oraz niestandardowych – możliwe są zamówienia wg specyfikacji klienta (np. inna długość choinki, inne materiały: np. stal nierdzewna, aluminium, tworzywa techniczne). Producent zapewnia powtarzalność wymiarową oraz zgodność z katalogowymi parametrami technicznymi.

Produkty są pakowane w zestawy zgodne z wymaganiami odbiorców OEM oraz dystrybutorów – z oznaczeniem serii, numerem katalogowym i parametrami technicznymi. Dokumentacja techniczna oraz rysunki wymiarowe dostępne są w formie PDF lub jako modele 3D, co znacząco ułatwia integrację z systemami CAD/CAE.

Króćce serii 80.0239.W cechują się prostą budową, dużą niezawodnością oraz niskim kosztem eksploatacyjnym. Doskonale sprawdzają się jako podstawowy komponent w rozbudowanych instalacjach sprężonego powietrza, wodnych, chłodniczych, a także w aplikacjach laboratoryjnych i technologicznych.

Warto podkreślić:

• Uniwersalność zastosowania (pneumatyka, chłodnictwo, systemy zraszania, oprzyrządowanie przemysłowe).

• Prosty i szybki montaż bez potrzeby gwintowania węża.

• Wysoka odporność na uszkodzenia mechaniczne.

• Trwałość nawet przy intensywnym użytkowaniu.

• Niska masa własna w porównaniu do stalowych odpowiedników.

Króćce proste z gwintem wewnętrznym i choinką serii 80.0239.W oferowane przez CPP PREMA mają uniwersalne zastosowanie w wielu sektorach przemysłu. Ich główną funkcją jest zapewnienie szczelnego i trwałego połączenia między elastycznym przewodem PVC a elementami instalacji wyposażonymi w gwintowane gniazda. Dzięki zastosowaniu geometrii choinkowej oraz standardowych gwintów rurowych BSPP, króćce sprawdzają się w różnorodnych układach zasilania, dystrybucji i transportu medium roboczego.

Przemysł pneumatyczny

W pneumatyce króćce z tej serii wykorzystywane są do łączenia przewodów rozprowadzających sprężone powietrze między elementami systemów automatyki przemysłowej. Znajdują zastosowanie w instalacjach zasilających siłowniki pneumatyczne, zawory sterujące, rozdzielacze, reduktory oraz narzędzia pneumatyczne. Dzięki ich obecności możliwe jest szybkie tworzenie linii zasilających na stanowiskach montażowych, produkcyjnych i serwisowych. W wielu przypadkach króćce 80.0239.W służą do przyłączania elastycznych przewodów do szafek pneumatycznych, wysp zaworowych lub kolektorów rozdzielczych.

Automatyka przemysłowa

W aplikacjach automatyki króćce mosiężne są stosowane do przyłączania układów sterowania opartych na sprężonym powietrzu. Często wykorzystywane są do łączenia przewodów prowadzących sygnały sterujące w układach rozruchowych, manipulacyjnych, dozujących oraz pakujących. Ze względu na kompaktowe wymiary i szeroką gamę średnic króćce pozwalają na elastyczne projektowanie tras przewodów w obudowach i szafach sterowniczych.

Przemysł chemiczny i laboratoryjny

Króćce choinkowe z gwintem wewnętrznym z powodzeniem funkcjonują w aplikacjach laboratoryjnych i półprzemysłowych, gdzie wykorzystywane są do przesyłaniu cieczy neutralnych lub gazów technicznych. Znajdują zastosowanie w układach transportu wody demineralizowanej, mieszanin technicznych, powietrza oczyszczonego czy gazów ochronnych. Dzięki zastosowaniu materiału odpornego na korozję – mosiądzu niklowanego – elementy te zachowują trwałość i szczelność również w środowiskach o podwyższonej wilgotności.

Systemy chłodzenia i klimatyzacji

Króćce z serii 80.0239.W sprawdzają się również w układach chłodzenia, np. do zasilania wężami PVC rozdzielaczy cieczy chłodzącej przy obróbce CNC, prasach, formach wtryskowych i urządzeniach elektronicznych. Ich konstrukcja umożliwia szybką wymianę przewodów bez konieczności ingerencji w gwintowane przyłącze, co skraca czas serwisowania układów.

Rolnictwo i ogrodnictwo

W rolnictwie króćce choinkowe służą do budowy systemów zraszania i doprowadzania nawozów płynnych. W połączeniu z elastycznymi wężami z PVC tworzą efektywną i łatwą w serwisie instalację zasilania cieczą. W systemach ogrodowych z kolei umożliwiają podłączenie rozdzielaczy, zaworów lub filtrów liniowych do źródeł wody lub zbiorników.

Motoryzacja i serwis techniczny

W warsztatach samochodowych króćce z tej serii wykorzystywane są w instalacjach pneumatycznych do obsługi narzędzi, w urządzeniach testujących oraz jako przyłącza do butli z gazem technicznym. Dzięki różnorodnym gwintom możliwe jest dopasowanie do złączek typowych dla branży automotive – w tym szybkozłączy, kolektorów i rozdzielaczy.

Zastosowanie w systemach domowych i warsztatowych

Króćce z choinką i gwintem są również popularne w instalacjach warsztatowych i amatorskich. Stosowane są w układach zasilania kompresorów, pomp, filtrów oraz do prowadzenia instalacji rozprowadzającej sprężone powietrze w garażu, pracowni lub domowym warsztacie. Dzięki prostej konstrukcji umożliwiają szybkie i pewne przyłączenie przewodu do istniejącej instalacji gwintowanej.

Kompatybilność i elastyczność zastosowań

Króćce 80.0239.W wykazują pełną kompatybilność z szeroką gamą przewodów z PVC, PU, PE oraz miękkiego PA. Mogą być stosowane z opaskami zaciskowymi stalowymi, opaskami skręcanymi lub zaciskami z tworzywa. Producent zaleca stosowanie opasek odpowiednich do ciśnienia roboczego oraz średnicy przewodu, w celu uzyskania maksymalnej szczelności układu.

W środowiskach wymagających wysokiej odporności chemicznej lub mechanicznej króćce te mogą być stosowane z powłoką ochronną, opcjonalnie także z elementami wzmacniającymi zakończenie przewodu – tulejkami zaciskowymi, pierścieniami centrującymi lub pierścieniami zabezpieczającymi.

Podsumowanie obszarów zastosowań:

• Pneumatyka przemysłowa.

• Automatyzacja procesów.

• Laboratoria i instalacje techniczne.

• Maszyny CNC i urządzenia chłodzące.

• Układy zasilania cieczami nieszkodliwymi.

• Systemy zraszania i nawodnień.

• Warsztaty samochodowe i przemysł lekkiego montażu.

• Infrastruktura instalacyjna w obiektach komercyjnych i mieszkalnych.

Króćce serii 80.0239.W to produkty wszechstronne, których zastosowanie nie ogranicza się wyłącznie do jednej branży. Znajdują miejsce wszędzie tam, gdzie liczy się niezawodność, prostota montażu i możliwość szybkiej wymiany przewodów elastycznych.

Króćce proste z gwintem wewnętrznym i końcówką choinkową z serii 80.0239.W od CPP PREMA to precyzyjnie wykonane elementy złączeniowe przeznaczone do instalacji z wężami elastycznymi. Ich parametry techniczne zostały zoptymalizowane z myślą o zastosowaniach przemysłowych i warsztatowych, gdzie kluczowe są: trwałość, bezpieczeństwo, uniwersalność oraz szybki montaż. Poniżej przedstawiono szczegółowe dane techniczne, które stanowią podstawę ich wysokiej funkcjonalności.

Zakres średnic choinki

Elementy tej serii obejmują króćce o różnych średnicach końcówki choinkowej, co pozwala na dopasowanie do szerokiego spektrum węży PVC:

• fi 6 mm

• fi 8 mm

• fi 9 mm

• fi 10 mm

• fi 13 mm

• fi 19 mm

• fi 25 mm

Choinka o profilowanej, wielostopniowej geometrii gwarantuje wysoką przyczepność przewodu. W połączeniu z opaską zaciskową zapewnia pełną szczelność nawet przy dynamicznych zmianach ciśnienia.

Zakres gwintów wewnętrznych (BSPP – ISO 228-1)

Króćce wyposażono w standardowe gwinty cylindryczne wewnętrzne:

• G1/8

• G1/4

• G3/8

• G1/2

• G3/4

• G1

Wszystkie gwinty wykonane są z dużą precyzją skrawania, zgodnie z normami międzynarodowymi, co gwarantuje ich pełną zgodność z przyłączami zaworów, trójników, kolektorów, redukcji oraz złączek serwisowych.

Ciśnienie robocze

• Maksymalne ciśnienie pracy: 10 bar
  W niektórych przypadkach (np. z opaską stalową szeroką) dopuszczalne jest chwilowe podniesienie ciśnienia do 12 bar w układach bez pulsacji ciśnienia.

• Minimalne ciśnienie: brak wymagań, możliwa praca w próżni (do -0,9 bar).

Temperatura pracy

• Zakres temperatur: od -10°C do +90°C
  Przy mediach gazowych zaleca się nie przekraczać +70°C, natomiast przy cieczach obojętnych dozwolone są krótkotrwałe piki do +90°C. Dla pracy ciągłej zalecany zakres to -5°C do +70°C.

Medium robocze

Króćce serii 80.0239.W mogą być używane z:

• Sprężonym powietrzem

• Powietrzem atmosferycznym

• Gazami obojętnymi (np. azot, hel, argon)

• Wodą technologiczną

• Płynami niskiej lepkości (np. emulsje chłodzące, ciecz hydrauliczna HFA)

• Olejami lekkimi i mgłą olejową

• Próżnią technologiczną (z przewodami wzmacnianymi)

Nie należy stosować króćców z agresywnymi kwasami, zasadami lub substancjami powodującymi korozję mosiądzu lub niklu.

Materiał wykonania

• Podstawowy materiał korpusu: mosiądz OT 58 wg UNI 5705

• Wersje pokryte: mosiądz niklowany galwanicznie – zwiększona odporność chemiczna i estetyka

• Twardość materiału: 80-100 HB

• Chropowatość powierzchni uszczelniającej: Ra ≤ 1,6 μm

Sposób łączenia z przewodem

• Łączenie poprzez osadzenie węża na końcówce choinkowej

• Dodatkowe uszczelnienie: opaska stalowa, opaska śrubowa, zacisk samozaciskowy

• Rekomendowany typ opaski: DIN 3017 (stal nierdzewna) lub plastikowa do PVC

• Długość osadzenia: 1,5–2,5 długości choinki w zależności od średnicy

Tolerancje i dopuszczenia

• Tolerancja średnicy choinki: ±0,2 mm

• Tolerancja gwintu: zgodna z ISO 228-1 klasa A

• Dopuszczenia techniczne: zgodność z dyrektywą RoHS, REACH, nie zawiera SVHC

• Odporność na rozciąganie przewodu (z opaską): powyżej 45 N/cm węża

Parametry mechaniczne

• Odporność na zginanie: bardzo dobra (zależna od elastyczności węża)

• Odporność na uderzenia: wysoka – mosiądz tłumi wibracje, nie pęka przy uderzeniach

• Wydłużenie względne przy zerwaniu (próba węża z króćcem): do 25%

Oznaczenia katalogowe i identyfikacja

Każdy króciec posiada oznaczenie katalogowe CPP PREMA, które zawiera:

• Kod serii: 80.0239.W

• Średnicę węża: np. fi 10

• Gwint: np. G3/8

• Rodzaj materiału: mosiądz / mosiądz niklowany

Zastosowanie odpowiednich materiałów konstrukcyjnych ma kluczowe znaczenie dla trwałości i bezpieczeństwa eksploatacji króćców prostych z gwintem wewnętrznym i choinką. W przypadku serii 80.0239.W firma CPP PREMA stosuje sprawdzone metale i powłoki ochronne, które gwarantują wysoką odporność mechaniczną, chemiczną i termiczną. Dobrze dobrane materiały umożliwiają stosowanie króćców w szerokim zakresie aplikacji przemysłowych, warsztatowych i laboratoryjnych.

Materiał podstawowy – mosiądz OT 58 (zgodny z UNI 5705)

Głównym materiałem konstrukcyjnym stosowanym w produkcji króćców 80.0239.W jest mosiądz OT 58. To stop miedzi i cynku w proporcjach zapewniających bardzo dobre właściwości mechaniczne i odporność na korozję. Mosiądz OT 58 zawiera:

• Miedź (Cu): ok. 57–59%

• Cynk (Zn): ok. 39–41%

• Domieszki (Fe, Pb, Sn): poniżej 2%

Zastosowanie mosiądzu zapewnia dobrą skrawalność, odporność na działanie wilgoci oraz stabilność wymiarową. Mosiądz nie podlega korozji w typowych warunkach przemysłowych. Jest odporny na utlenianie powierzchniowe oraz zjawisko punktowej korozji elektrochemicznej.

Powłoka galwaniczna – niklowanie

Dla wybranych modeli króćców przewidziano dodatkową powłokę ochronną w postaci niklu technicznego. Proces niklowania wykonywany jest metodą galwaniczną. Nikiel tworzy jednolitą warstwę na powierzchni mosiądzu o grubości od 5 do 12 µm. Ta warstwa:

• zwiększa odporność na działanie czynników chemicznych (oleje, chłodziwa, mgły solne),

• poprawia estetykę i jednolitość wykończenia powierzchni,

• zmniejsza tarcie pomiędzy złączką a przyłączanym elementem,

• zapewnia lepsze przewodnictwo elektryczne (istotne w aplikacjach ESD i antystatycznych),

• zwiększa odporność na korozję kontaktową.

Wersje niklowane rekomendowane są do środowisk wilgotnych, mokrych, z obecnością mgieł solnych lub kwaśnych.

Właściwości fizyczne materiału

• Gęstość mosiądzu: ok. 8,45 g/cm³

• Gęstość powłoki niklowej: 8,91 g/cm³

• Twardość HB mosiądzu: 80–100 HB

• Twardość powłoki niklowanej: 150–250 HV

• Temperatura topnienia: ok. 900°C (mosiądz), >1400°C (nikiel)

• Wydłużenie względne: ok. 20–30%

• Moduł sprężystości: ok. 105 GPa

Mosiądz OT 58 łączy dobre własności mechaniczne z odpornością chemiczną. Może być stosowany zarówno w środowisku suchym, jak i wilgotnym, a dzięki niklowaniu również w atmosferze lekko agresywnej.

Kompatybilność materiałowa

Króćce z serii 80.0239.W mogą być bezpiecznie łączone z:

• Wężami PVC miękkimi i twardymi

• Wężami PU (poliuretanowymi)

• Wężami PE (polietylenowymi)

• Wężami PA (poliamidowymi)

• Wężami gumowymi EPDM, NBR, SBR

Nie zaleca się stosowania króćców mosiężnych w połączeniu z wężami o dużej zawartości chloru lub fluoru (np. PTFE), ze względu na ryzyko degradacji powierzchni oraz korozji kontaktowej.

Dobór materiału a zastosowanie

CPP PREMA oferuje dwa główne warianty wykonania króćców:

1. Mosiądz bez powłoki – do zastosowań ogólnych, w środowisku suchym lub z dostępem do czystej sprężarki.

2. Mosiądz niklowany – do środowisk wilgotnych, kontaktu z mgłą olejową, wodą lub emulsjami chłodzącymi.

Wersje niklowane zalecane są również do zastosowań zewnętrznych, gdzie występuje ryzyko wystąpienia kondensatu, opadów atmosferycznych lub wysokiej wilgotności względnej.

Odporność materiałowa

• Na korozję: bardzo dobra (szczególnie w wersji niklowanej)

• Na ścieranie: dobra

• Na ciśnienie dynamiczne: dobra

• Na wysokie temperatury: średnia (zalecany max 90°C)

• Na media chemiczne: ograniczona – tylko do substancji neutralnych i nietoksycznych

Przetwarzanie materiału

Króćce wytwarza się metodą precyzyjnej obróbki skrawaniem. Każdy element przechodzi procesy:

• Toczenia CNC

• Gwintowania

• Frezowania wielostopniowej choinki

• Czyszczenia ultradźwiękowego

• Pokrywania warstwą niklu (dla wybranych modeli)

• Inspekcji jakościowej pod kątem wymiarów i szczelności

Trwałość materiałowa

Zastosowanie mosiądzu OT 58 zapewnia długą żywotność złączki – typowo ponad 10 lat pracy w typowym środowisku warsztatowym. Warstwa niklu zwiększa odporność na erozję powierzchniową i utratę estetyki, szczególnie w aplikacjach serwisowych i ekspozycyjnych.

Prawidłowy montaż króćców prostych z gwintem wewnętrznym i końcówką choinkową serii 80.0239.W ma kluczowe znaczenie dla zapewnienia szczelności, bezpieczeństwa i trwałości połączenia przewodów elastycznych z elementami gwintowanymi instalacji. Firma CPP PREMA opracowała złącza o wysokiej niezawodności, jednakże końcowy efekt zależy także od poprawnej procedury montażu. Poniżej przedstawiono szczegółową instrukcję montażową zgodną z wymaganiami technicznymi producenta.

1. Przygotowanie elementów do montażu

Przed rozpoczęciem montażu należy:

• Upewnić się, że wybrany króciec posiada odpowiedni gwint i średnicę końcówki choinkowej dostosowaną do przewodu PVC.

• Sprawdzić czystość powierzchni gwintu oraz końcówki choinkowej.

• Zweryfikować, czy nie występują uszkodzenia mechaniczne: wżery, zadziory, odkształcenia.

• Upewnić się, że przewód jest kompatybilny materiałowo i średnicowo z wybranym króćcem.

• Przygotować odpowiednie narzędzia: klucz płaski, opaska zaciskowa (śrubowa, samozaciskowa, skręcana), środek do smarowania (opcjonalnie), ewentualnie PTFE do gwintu (jeśli połączenie nie jest uszczelnione konstrukcyjnie).

2. Przygotowanie przewodu elastycznego

• Odciąć przewód PVC do wymaganej długości. Używać ostrych narzędzi do cięcia – nie zgniatać końcówki.

• Sprawdzić przekrój – powinien być okrągły, nie zdeformowany.

• W razie potrzeby zaokrąglić delikatnie krawędź zewnętrzną – poprawia to łatwość osadzenia na króćcu.

• Wyczyścić wnętrze przewodu z ewentualnych opiłków lub resztek tworzywa.

• Nie zaleca się podgrzewania końcówki przewodu nad płomieniem – można natomiast użyć ciepłego powietrza (np. z opalarki) przez kilka sekund, aby zwiększyć elastyczność przy nasuwaniu na króciec.

3. Montaż króćca w gwintowanym gnieździe

• Jeżeli króciec ma gwint wewnętrzny (GW), należy wkręcić go na odpowiedni element rurowy lub złączkę z gwintem zewnętrznym (GZ).

• W przypadku konieczności uszczelnienia, można zastosować taśmę PTFE lub pastę uszczelniającą – jednak tylko w połączeniach, które tego wymagają.

• Dokręcić króciec do oporu ręcznego, następnie dociągnąć kluczem płaskim z wyczuciem – bez nadmiernej siły, aby nie doprowadzić do pęknięcia gwintu lub korpusu.

• Nie stosować narzędzi udarowych ani kluczy hydraulicznych.

4. Nasunięcie przewodu na końcówkę choinkową

• Ustawić przewód współosiowo względem króćca – nie zginać go w osi montażowej.

• Nasunąć przewód na końcówkę choinkową do oporu – najlepiej, aby sięgał do ostatniego stopnia choinki.

• Jeżeli montaż jest utrudniony, można zastosować neutralny smar silikonowy lub wodę z mydłem – należy jednak unikać środków olejowych lub żrących.

5. Zabezpieczenie przewodu opaską

• Po osadzeniu przewodu należy zastosować odpowiednią opaskę zabezpieczającą.

• Zalecane typy opasek:

  • Opaska śrubowa stalowa (dla średnich i dużych średnic)

  • Opaska samozaciskowa plastikowa (dla przewodów o małych średnicach)

  • Opaska skręcana z podwójnym zamkiem (dla układów z ciśnieniem powyżej 6 bar)

• Opaskę należy umieścić 2–4 mm od końca przewodu, dokładnie nad drugim lub trzecim stopniem choinki.

• Dokręcić do oporu, unikając przecięcia węża. Nie wolno pozostawić luzu pod opaską.

6. Próba szczelności

• Po zakończeniu montażu wykonać próbę szczelności:

  • Napełnić układ medium roboczym.

  • Obserwować połączenie przez 1–2 minuty.

  • Sprawdzić obecność przecieków metodą mydlanej wody lub za pomocą testera szczelności.

• Jeżeli wykryto nieszczelność:

  • Sprawdzić dokręcenie opaski.

  • Sprawdzić głębokość nasunięcia przewodu.

  • Zweryfikować stan powierzchni końcówki choinki.

7. Utrzymanie i serwis

• Zaleca się okresową kontrolę dokręcenia opasek – szczególnie w aplikacjach mobilnych, wibracyjnych lub wysokociśnieniowych.

• Przy wymianie węża usunąć starą opaskę, oczyścić końcówkę króćca i powtórzyć procedurę montażu.

• W przypadku powtarzających się przecieków – wymienić przewód lub króciec na nowy.

Najczęstsze błędy montażowe:

• Niewłaściwy dobór średnicy przewodu względem choinki.

• Brak opaski zabezpieczającej.

• Zbyt słabe lub zbyt mocne dokręcenie opaski.

• Skręcenie przewodu podczas nasuwania.

• Użycie zbyt grubych taśm PTFE przy połączeniach gwintowanych.

Poprawny montaż króćców serii 80.0239.W gwarantuje długoletnią, bezawaryjną eksploatację i bezpieczeństwo użytkownika.

Czy króćce z serii 80.0239.W można stosować z każdym typem węży PVC?

Nie. Króćce przeznaczone są głównie do węży PVC o odpowiednim dopasowaniu średnicy wewnętrznej do średnicy choinki. Węże muszą być wystarczająco elastyczne, by dało się je nasunąć, ale również na tyle sztywne, by zachować szczelność. Nie zaleca się stosowania z bardzo cienkościennymi rurkami, które mogą się łatwo uszkodzić pod opaską.

Jaki gwint mają króćce z tej serii?

Zgodnie z normą BSPP (ISO 228-1) króćce posiadają gwint cylindryczny wewnętrzny: G1/8, G1/4, G3/8, G1/2, G3/4 oraz G1. Niektóre wersje mają również gwint zewnętrzny GZ. Wszystkie pasują do standardowych złączek i zaworów pneumatycznych.

Do jakich temperatur można używać króćców 80.0239.W?

Standardowy zakres pracy wynosi od -10°C do +90°C. Przy cieczy chłodzącej lub mgiełce olejowej zaleca się nie przekraczać 70°C. Wersje mosiężne bez powłoki nie powinny być narażone na długotrwały kontakt z temperaturami powyżej 80°C.

Jakie jest maksymalne ciśnienie robocze?

Standardowe króćce wytrzymują do 10 bar przy poprawnym montażu (z opaską). W układach statycznych i przy krótkich impulsach możliwe są wyższe wartości (do 12 bar), ale tylko przy zastosowaniu wzmocnionych przewodów i stalowych opasek.

Czy króćce są wielokrotnego użytku?

Tak, króciec można zdemontować i użyć ponownie, o ile jego powierzchnia nie uległa uszkodzeniu mechanicznemu. Zaleca się jednak każdorazowo stosować nową opaskę zaciskową.

Jak czyścić króćce?

Do czyszczenia zewnętrznego wystarczy woda z łagodnym detergentem. Do wnętrza króćca można użyć sprężonego powietrza. Unikać agresywnych chemikaliów i preparatów ściernych.

Czy króćce są odporne na działanie oleju?

Tak. Mosiądz jest odporny na kontakt z olejami przemysłowymi, w tym z olejem hydraulicznym i mgłą olejową. Wersje niklowane wykazują dodatkową odporność na degradację powierzchni w kontakcie z substancjami ropopochodnymi.

Czy króćce mają oznaczenia rozmiaru?

Tak. Na opakowaniu producent umieszcza oznaczenie serii, średnicy choinki, rodzaju gwintu i materiału. Przykład: „Króciec fi 10 mm G3/8 GW, mosiądz”. W przypadku większych zamówień możliwe są oznaczenia indywidualne na korpusie.

Jaką opaskę najlepiej zastosować do króćca?

W zależności od średnicy i ciśnienia:

• Do niskich ciśnień: opaski samozaciskowe z tworzywa.

• Do średnich ciśnień (4–8 bar): opaski śrubowe stalowe DIN 3017.

• Do wysokich obciążeń lub drgań: opaski z podwójnym zamkiem lub opaski śrubowe nierdzewne.

Czy króćce można stosować z cieczami?

Tak, ale tylko z cieczami nieagresywnymi, o niskiej lepkości i bez właściwości żrących. Woda technologiczna, emulsje chłodzące, niektóre środki smarujące – jak najbardziej. Nie stosować z kwasami, zasadami i substancjami utleniającymi.

Czy można zamówić króciec o innej długości lub z innym gwintem?

Tak. CPP PREMA realizuje zamówienia specjalne na króćce o zmodyfikowanych parametrach – długość choinki, gwint zewnętrzny, inny materiał (np. stal nierdzewna). Minimalna seria produkcyjna ustalana jest indywidualnie.

Czy istnieją wersje do przewodów ciśnieniowych PE, PU, PA?

Tak. Króćce z tej serii można stosować również z przewodami z tworzyw PE, PU i PA, pod warunkiem że przewód ma dopasowaną średnicę i zachowuje elastyczność potrzebną do nasunięcia na choinkę.

Czy króćce można stosować w instalacjach gazowych?

Wyłącznie z gazami obojętnymi i pod warunkiem, że przewód i cały układ są do tego certyfikowane. Króćce z mosiądzu nie są przeznaczone do instalacji z gazem ziemnym ani propan-butanem (LPG).
