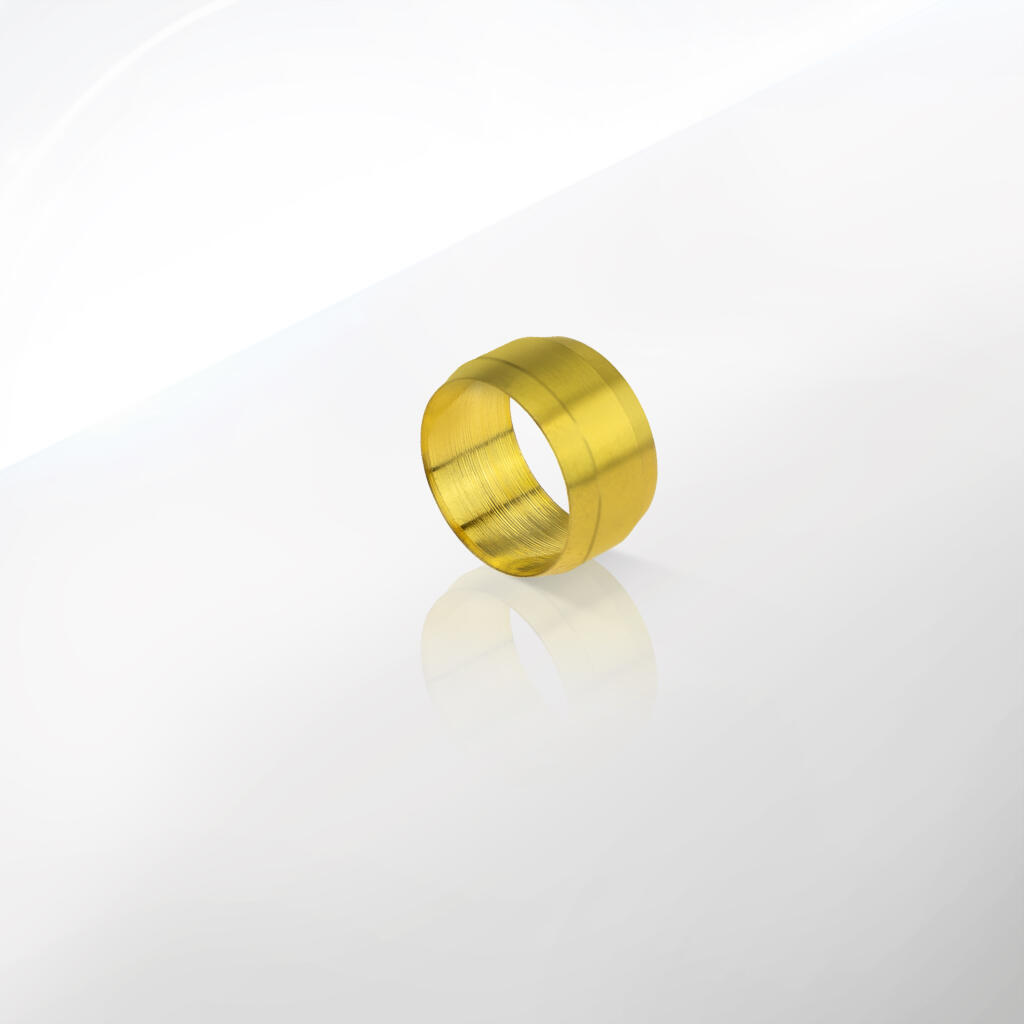

Pierścienie zaciskowe do złączek miedzianych seria 80.0133

Pierścienie zaciskowe mosiężne – zwane też baryłkami – to nieodzowne elementy każdej instalacji skręcanej, w której stosuje się rury miedziane (CU). Marka CPP PREMA oferuje je w ramach swojej renomowanej serii 10000, słynącej z szerokiego wachlarza komponentów do systemów hydraulicznych, pneumatycznych i wielu innych zastosowań przemysłowych. Pierścienie te pełnią kluczową funkcję w procesie tworzenia szczelnego oraz stabilnego połączenia między rurą a korpusem złączki.

W praktyce, kiedy mówimy o złączkach mosiężnych skręcanych, podkreślamy szczególną rolę pierścienia zaciskowego, który – wraz z nakrętką – zaciska się na rurze, zapewniając bezpieczne i trwałe mocowanie. Konstrukcja ta nie wymaga lutowania ani specjalistycznego sprzętu. Wystarczy dostęp do podstawowych narzędzi (np. klucz płaski lub nastawny), by błyskawicznie wykonać estetyczne i pewne połączenie. Z tego powodu pierścienie mosiężne z serii 10000 są wybierane zarówno przez profesjonalistów, jak i ambitnych majsterkowiczów.

W ofercie firmy CPP PREMA znajdziemy pierścienie zaciskowe mosiężne o wymiarach dostosowanych do rur miedzianych o średnicach: 3 mm, 4 mm, 6 mm, 8 mm, 10 mm, 12 mm, 14 mm, 15 mm, 16 mm, oraz 22 mm. Taki szeroki zakres zapewnia możliwość stosowania ich w różnych obszarach: od instalacji chłodniczych, przez domowe systemy grzewcze, po zaawansowane układy pneumatyki czy hydrauliki. Każdy pierścień jest zaprojektowany tak, aby idealnie dopasowywał się do złączek i nakrętek serii 10000, co gwarantuje maksymalną kompatybilność i uproszczenie procesu montażu.

Wysoka jakość mosiądzu (zwanego często stopem miedzi i cynku) decyduje o trwałości i odporności baryłek. W środowiskach o umiarkowanych warunkach temperaturowych i ciśnieniowych pierścienie zachowują się stabilnie przez wiele lat eksploatacji, nie tracąc swoich właściwości zaciskowych. Przy prawidłowym montażu oraz użytkowaniu system może pozostać szczelny i bezawaryjny, co przekłada się na oszczędność czasu oraz redukcję kosztów ewentualnych napraw.

CPP PREMA od lat buduje swoją markę, stawiając na innowacyjność i precyzję w produkcji elementów instalacyjnych. Ich pierścienie zaciskowe to dowód na to, że każdy, nawet pozornie drobny, komponent może mieć decydujący wpływ na niezawodność całego układu. Dlatego tak ważne jest, by w układach skręcanych stosować oryginalne, dopasowane do siebie podzespoły (pierścień, nakrętka, korpus złączki), co zapewnia maksymalną skuteczność i bezpieczeństwo.

Pierścienie zaciskowe mosiężne (baryłki) z serii 10000 mają bardzo szerokie spektrum zastosowań. Dzięki możliwości współpracy z rurami miedzianymi (CU) oraz – w niektórych wypadkach – z rurami z tworzyw sztucznych (PE, PA) o odpowiedniej średnicy, doskonale sprawdzają się w systemach:

1. Instalacje wodociągowe i grzewcze
   Z uwagi na odporność korozyjną i wysoką wytrzymałość mosiądzu, pierścienie te stanowią doskonałe uzupełnienie dla złączek i nakrętek stosowanych w systemach przesyłu wody pitnej bądź grzewczej. Rury miedziane cieszą się dużą popularnością w tych obszarach, dlatego baryłki kształtowane z myślą o średnicach 3 mm – 22 mm odpowiedzą na potrzeby nawet niestandardowych instalacji. W instalacjach CO (centralne ogrzewanie) czy przy podłączeniu kotłów i grzejników proste skręcane połączenia z użyciem pierścieni zaciskowych pozwalają ograniczyć czas montażu i unikać lutowania.

2. Systemy pneumatyczne
   W przemyśle produkcyjnym i automatyce pierścienie zaciskowe mosiężne służą do łączenia rur miedzianych transportujących sprężone powietrze. Dzięki temu można stabilnie i szczelnie prowadzić linie zasilania pneumatycznego, ograniczając ryzyko wycieków powietrza, które przekłada się na straty energii i efektywność procesów produkcyjnych.

3. Chłodnictwo i klimatyzacja (HVAC)
   Rury miedziane są powszechne w układach chłodniczych (klimatyzacja, chłodnie przemysłowe). Wykorzystanie pierścieni zaciskowych ułatwia prowadzenie przewodów z czynnikiem chłodniczym w instalacji oraz umożliwia szybką wymianę czy serwis. Zdecydowanie przyspiesza to prace montażowe i konserwacyjne w branży HVAC.

4. Przemysł spożywczy i chemiczny
   W niektórych zastosowaniach (np. w przetwórstwie spożywczym), rury miedziane i mosiężne elementy mogą być używane, pod warunkiem że spełniają lokalne normy higieniczne (np. niską zawartość ołowiu w stopie). Pierścienie zaciskowe mosiężne stanowią wówczas solidny łącznik w układach transportujących płyny bądź gazy w procesach produkcyjnych.

5. Rolnictwo i nawadnianie
   Systemy nawadniające w szklarniach czy na polach uprawnych mogą wykorzystywać części instalacji wykonane z miedzi lub tworzyw sztucznych. Pierścienie zaciskowe w łatwy sposób scalają je ze złączkami gwintowanymi, tworząc wytrzymałe i niskonakładowe finansowo połączenia.

6. Aplikacje domowe i warsztatowe
   Domowe instalacje i warsztaty majsterkowiczów często sięgają po proste, sprawdzone rozwiązania. Mosiężne baryłki pozwalają na szybkie dopasowanie i trwałe złączenie nawet w niewielkich systemach, takich jak przydomowy kompresor, system chłodzenia w warsztacie czy układ zasilania w wodę do ogródka.

7. Układy motoryzacyjne
   W niektórych przypadkach rury miedziane znajdują zastosowanie w instalacjach paliwowych, olejowych lub chłodzenia w branży motoryzacyjnej (szczególnie w pojazdach zabytkowych, maszynach rolniczych czy specjalistycznych pojazdach). Pierścienie zaciskowe zapewniają wtedy pewne połączenia, odporne na drgania i zmienne warunki pracy.

Pierścienie zaciskowe (baryłki) mosiężne w serii 10000 marki CPP PREMA zostały zaprojektowane, by sprostać wymaganiom różnorodnych zastosowań – zarówno w warunkach przemysłowych, jak i w instalacjach domowych. Poniżej zestawiono najistotniejsze parametry techniczne, które warto znać przed wyborem i montażem:

1. Zakres średnic rur

   • 3 mm, 4 mm, 6 mm, 8 mm, 10 mm, 12 mm, 14 mm, 15 mm, 16 mm, 22 mm.
     Tak zróżnicowane rozmiary pozwalają na obsługę wielu typów instalacji i dostosowanie do standardów lokalnych oraz wymagań projektowych.

2. Materiał

   • Mosiądz (stop miedzi i cynku) wysokiej jakości, często z minimalnym dodatkiem pierwiastków poprawiających skrawalność i odporność na korozję (np. ołów w ograniczonej ilości).

   • Mosiądz cechuje się wytrzymałością oraz długą żywotnością. Dzięki temu baryłki sprawdzają się w trudniejszych warunkach środowiskowych, przy wahaniach temperatury czy ciśnienia.

3. Temperatura pracy

   • W połączeniu z rurami miedzianymi i złączkami skręcanymi (również mosiężnymi) baryłki mogą pracować w szerokim zakresie temperatur (zwykle od –20°C do +120°C).

   • Ograniczeniem częściej bywa rodzaj uszczelek zastosowanych w złączkach niż sam pierścień mosiężny.

4. Ciśnienie robocze

   • Typowo do 10–16 bar w instalacjach wodnych i pneumatycznych, choć wartości te zależą także od grubości ścianki rury i jakości zacisku.

   • Projektanci instalacji powinni uwzględnić maksymalne dopuszczalne obciążenia według norm instalacyjnych.

5. Sposób działania

   • Pierścień zaciskowy jest elementem pośrednim pomiędzy rurą a nakrętką (oraz korpusem złączki). W trakcie dokręcania nakrętki baryłka zostaje dociskana do ścianki rury, tworząc szczelny i stabilny kontakt.

   • Wymaga to odpowiedniego przygotowania rury (cięcie pod kątem prostym, fazowanie) i kontrolowanego dokręcenia.

6. Wymiary pierścieni

   • Każdy pierścień, zależnie od średnicy rury, ma określoną wewnętrzną średnicę, wysokość, grubość ścianki i kształt stożka. Szczegółowe informacje zwykle znajdują się w kartach katalogowych.

   • Dzięki precyzyjnemu wyprofilowaniu baryłka rozkłada siłę docisku równomiernie na obwodzie rury, unikając lokalnych uszkodzeń.

7. Odporność korozyjna

   • Mosiądz jest stosunkowo odporny na działanie wody, wilgoci i wielu mediów, co sprawia, że baryłki zachowują właściwości nawet w długotrwałej eksploatacji.

   • Ewentualne pokrywanie się patyną (naturalny proces utleniania) nie zmniejsza funkcji zacisku, a jedynie zmienia kolorystykę powierzchni (głównie zewnętrznej).

8. Produkcja i kontrola jakości

   • CPP PREMA wykorzystuje maszyny CNC i zaawansowane procesy obróbki, zapewniając powtarzalność i dokładność wymiarową.

   • Każda partia pierścieni zaciskowych przechodzi testy wytrzymałościowe i weryfikację wymiarową, by zagwarantować spójność z pozostałymi komponentami serii 10000.

Pierścienie zaciskowe mosiężne to elementy, od których wiele zależy w kwestii szczelności i stabilności instalacji. Ponieważ montowane są pomiędzy rurą a nakrętką, muszą być wykonane z materiału zapewniającego zarówno wystarczającą twardość, jak i pewną plastyczność.

Mosiądz w roli głównej

Mosiądz (zwykle w stopie typu OT58 lub zbliżonym) jest wyborem numer jeden w branży armatury i złączek, ponieważ:

1. Odporność na korozję – w kontakcie z wodą, olejami, powietrzem i wieloma substancjami chemicznymi mosiądz nie ulega szybkiemu rozkładowi ani rdzewieniu, co przedłuża żywotność i utrzymuje właściwości zaciskowe przez lata.

2. Stabilność wymiarowa – proces produkcji baryłek mosiężnych obejmuje precyzyjne toczenie i kształtowanie, co zapewnia zachowanie ścisłych tolerancji. Dzięki temu każda partia pierścieni zachowuje jednorodny profil, a instalator może liczyć na powtarzalne rezultaty.

3. Łatwość obróbki – mosiądz jest dość łatwy w formowaniu, co pozwala producentom na masową i precyzyjną produkcję elementów bez nadmiernych kosztów, przekładając się na atrakcyjną cenę dla użytkownika końcowego.

4. Dobra przewodność cieplna – w przypadku rur miedzianych i ogólnie instalacji, w których kluczowa jest gospodarka cieplna, mosiądz zachowuje się przewidywalnie i nie wprowadza dodatkowych barier termicznych.

Proces produkcyjny

1. Zakup wsadu mosiężnego – w formie prętów o ustalonej średnicy, odpowiedniej do kształtowania pierścieni w poszczególnych rozmiarach.

2. Obróbka CNC – zautomatyzowany proces toczenia i frezowania, który pozwala uzyskać bardzo dokładne wymiary baryłki, stożka zaciskowego i krawędzi przylegających do rury.

3. Kontrola jakości – każda seria baryłek przechodzi testy wytrzymałościowe, w tym kontrolę wybranych elementów pod obciążeniem ciśnieniowym, by sprawdzić prawidłowość formowania i nieobecność mikropęknięć.

4. Pakowanie i dystrybucja – pierścienie zwykle trafiają do odbiorców w opakowaniach zbiorczych, opisanych rozmiarem i przeznaczeniem, co ułatwia pracę instalatorom i magazynowanie.

Wpływ jakości baryłki na połączenie

Podczas dokręcania nakrętki baryłka (pierścień zaciskowy) dociskana jest do zewnętrznej ścianki rury. Jeśli baryłka jest wykonana z odpowiedniego stopu mosiądzu, nie pęknie, lecz jednocześnie jest na tyle plastyczna, by lekko dopasować się do ewentualnych mikro-nierówności rury. Powstałe w ten sposób połączenie okazuje się wyjątkowo wytrzymałe, odporne na wibracje i szczelne – nawet przy wyższych ciśnieniach roboczych.

1. Dobór rozmiaru

   • Upewnij się, że wybrana baryłka (np. 6 mm) odpowiada zewnętrznej średnicy rury miedzianej, z którą będziesz pracować. Błędne dopasowanie skończy się nieszczelnością albo niemożnością poprawnego zacisku.

2. Przygotowanie rury

   • Odetnij rurę prostopadle, korzystając z obcinaka dedykowanego rurkom miedzianym lub piły z drobnym zębem.

   • Usuń wszelkie ostre krawędzie i zadziorniki – zalecane jest lekkie fazowanie końcówki rury. Pozwoli to baryłce stabilnie się ułożyć i zmniejszy ryzyko uszkodzenia nakrętki lub uszczelki.

3. Nałożenie nakrętki i baryłki

   • Najpierw przesuń nakrętkę na rurę (gwintem w kierunku planowanego łączenia), potem nałóż pierścień zaciskowy. Upewnij się, że kształt stożka w baryłce jest skierowany tak, by dopasować się do stożkowej części złączki podczas dokręcania.

4. Wsunięcie rury w złączkę

   • Włóż rurę do korpusu złączki, aż do wyczuwalnego oporu (o ile złączka ma wyraźną granicę wewnętrzną). Sprawdź, czy rura siedzi prosto i nie jest naruszona przez ostre krawędzie.

5. Wstępne dokręcenie nakrętki

   • Zakręć nakrętkę ręcznie, by baryłka wstępnie się osadziła. Upewnij się, że rura nie wysuwa się ani nie obraca w sposób niekontrolowany.

6. Dokręcenie docelowe

   • Użyj klucza (płaski, nastawny lub dynamometryczny), aby dokręcić nakrętkę. Często przyjmuje się dokręcenie o 1/2–3/4 obrotu od momentu, gdy nakrętka stawia wyraźny opór.

   • Unikaj nadmiernej siły – zbyt mocne dokręcenie może doprowadzić do zgniecenia rury czy uszkodzenia baryłki. Z kolei za mała siła dokręcenia prowadzi do nieszczelności.

7. Kontrola szczelności

   • Po zamontowaniu elementu przeprowadź próbę ciśnieniową przy niższym ciśnieniu, sprawdzając, czy nie pojawiają się wycieki.

   • Jeśli wszystko działa prawidłowo, zwiększ ciśnienie do wartości roboczej i ponownie oceń stabilność połączenia.

8. Częsty błąd:

   • Montaż baryłki bez właściwego przygotowania rury (brak fazowania, brudna lub uszkodzona ścianka).

   • Niewłaściwy kąt cięcia, przez co baryłka nie przylega równomiernie.

   • Użycie niewłaściwego rozmiaru baryłki, co kończy się brakiem szczelności lub zniszczeniem rury.

Warto podkreślić, że prawidłowo założony pierścień zaciskowy nie wymaga dodatkowej konserwacji w trakcie eksploatacji. Jeżeli system zostanie uruchomiony bez wycieków, to jest duża szansa, że przez wiele lat instalacja będzie pracować w sposób stabilny, a ewentualne serwisowanie sprowadzi się jedynie do okresowych kontroli.

1. Czy pierścienie zaciskowe są jednorazowego użytku?
Z reguły tak, ponieważ raz zaciśnięta baryłka dopasowuje się do kształtu rury. Przy wielokrotnym użyciu tej samej baryłki istnieje ryzyko, że nie osiągnie się odpowiedniego docisku i szczelności.

2. Jak rozpoznać, czy baryłka pasuje do mojej rury?
Kryterium podstawowe stanowi zewnętrzna średnica rury. Jeżeli posiadasz rurę 6 mm, szukaj baryłki do 6 mm. Producent (CPP PREMA) wyraźnie opisuje swoje produkty, by uniknąć błędów.

3. Czy do rur PE lub PA również mogę użyć baryłek mosiężnych?
W wielu sytuacjach tak, o ile są to dedykowane baryłki do tworzyw sztucznych. Jednak należy zweryfikować, czy ścianki rur PE/PA wytrzymają taki rodzaj zacisku i czy producent złączek zaleca taki dobór. W przeciwnym razie lepiej sięgnąć po złączki wtykowe lub specjalistyczne systemy dedykowane dla rur PE i PA.

4. Jakie są korzyści z użycia baryłek mosiężnych zamiast np. lutowania?
Brak konieczności użycia wysokiej temperatury i lutowania pozwala na szybszą instalację, zwłaszcza w trudno dostępnych miejscach. System skręcany jest też łatwiejszy w ewentualnym demontażu lub przebudowie.

5. Czy w instalacjach z gorącą wodą (np. grzejnikach) baryłka nie ulega deformacji?
Odpowiednio zaprojektowany pierścień z wysokogatunkowego mosiądzu zachowuje parametry nawet w temperaturach rzędu 100°C. Warunkiem jest właściwy montaż i dopilnowanie zakresu ciśnień oraz temperatur przewidzianych w dokumentacji.

6. Co w przypadku, gdy pierścień zaciskowy jest minimalnie większy od rury?
Jeśli baryłka jest ewidentnie za duża, nie zapewni szczelności. Może dochodzić do przesuwania się rury lub wycieków. Zaleca się stosowanie dokładnie takiego rozmiaru pierścienia, jaki odpowiada średnicy zewnętrznej rury.

7. Czy baryłka może pęknąć przy dokręcaniu nakrętki?
W normalnych warunkach i przy zalecanej sile dokręcania baryłka nie powinna pęknąć. Sytuacje awaryjne mogą wystąpić, jeśli materiał jest wadliwy (słaby jakościowo stop) lub zastosowano skrajnie duży moment obrotowy, przekraczający zalecenia producenta.

8. Jak zapobiec korozji galwanicznej między mosiężnym pierścieniem a miedzianą rurą?
Mosiądz i miedź nie tworzą istotnej pary galwanicznej w typowych warunkach instalacyjnych. Zdarzają się jednak przypadki przy agresywnych mediach chemicznych – wtedy należy rozważyć alternatywne materiały. W standardowych instalacjach wodnych czy pneumatycznych korozja galwaniczna nie stanowi problemu.

9. Jak często trzeba kontrolować stan baryłek w instalacji?
Po poprawnym montażu i pozytywnej próbie szczelności, baryłki nie wymagają szczególnej kontroli. Można dokonać przeglądu przy okazji rutynowej inspekcji całego systemu, zwłaszcza jeśli instalacja pracuje w ekstremalnych warunkach (duże drgania, wysokie temperatury).

10. Czy przy wymianie rury mogę zostawić starą baryłkę, o ile nie widać śladów uszkodzeń?
Zaleca się wymianę baryłki na nową. Wielokrotne dociskanie tego samego pierścienia może spowodować utratę właściwości zaciskowych. Koszt baryłki jest niewielki w porównaniu do możliwych strat w razie wycieku.

11. Czy baryłki są dostępne w wersjach z powłoką antybakteryjną?
Zazwyczaj standardem jest mosiądz bez powłoki, choć istnieją warianty niklowane. Jeśli aplikacja wymaga ściślejszych norm higienicznych lub antybakteryjności, warto zapytać producenta (CPP PREMA) o ewentualne rozwiązania specjalistyczne.

12. Czy złączki z tymi baryłkami przeznaczone są wyłącznie do ciśnienia do 10–16 bar, czy można je stosować w wyższych zakresach?
Generalnie instalacje skręcane z baryłką są projektowane na ciśnienia typowe dla systemów wody, sprężonego powietrza, cieczy hydraulicznych w średnim zakresie. Jeśli planujemy wyższe ciśnienia, warto rozeznać się w dedykowanych systemach, np. w złączkach stalowych lub w innych specjalistycznych rozwiązaniach.

13. Czy baryłki do rur 15 mm różnią się konstrukcyjnie od tych do 14 mm lub 16 mm?
Każdy rozmiar ma inny przekrój wewnętrzny i kształt stożka, precyzyjnie dopasowany do konkretnej średnicy rury. Te różnice są minimalne, ale kluczowe dla zachowania szczelności. Nie należy stosować „zbliżonych” rozmiarów zamiennie.

14. Jak radzić sobie z łączeniem miedzianych rur o różnej grubości ścianek, ale tej samej średnicy zewnętrznej?
Jeżeli średnica zewnętrzna jest taka sama, baryłka powinna pasować, a różnica w grubości ścianki rury nie wpływa na wybór pierścienia. Ważne jest, by krawędź rury była solidna (niepognieciona) i odpowiednio sfazowana.

15. Czy baryłki do rur 3 mm są stosowane w instalacjach wysokiej precyzji?
Tak, rozmiar 3 mm bywa stosowany w instrumentacji, instalacjach laboratoryjnych czy aparaturze kontrolno-pomiarowej. Dzięki niewielkiej średnicy rury osiąga się precyzyjny przepływ i łatwość sterowania.

16. Czy mosiądz w baryłkach nadaje się do wody pitnej?
Zwykle tak, o ile producent potwierdza, że skład stopu mieści się w normach dopuszczenia do kontaktu z wodą pitną (np. ograniczona zawartość ołowiu). CPP PREMA często oferuje produkty spełniające te wymogi, jednak zawsze warto to sprawdzić.

17. Jakie narzędzia są zalecane do dokręcania nakrętki z baryłką?
Najczęściej wystarczy klucz płaski lub nastawny, dopasowany do rozmiaru nakrętki. W przypadku instalacji wymagających precyzyjnej siły zaleca się użycie klucza dynamometrycznego i stosowanie się do zaleceń producenta.

18. Czy można stosować taśmę teflonową (PTFE) na baryłce w celu poprawy szczelności?
Nie, baryłka pracuje wewnątrz nakrętki i korpusu złączki, dociskając się bezpośrednio do rury. Taśma PTFE służy raczej do uszczelniania gwintów. W przypadku połączeń skręcanych z baryłką uszczelnienie zapewnia odpowiedni docisk mosiądzu do powierzchni rury.
