Seria [ZK] standardowe wersja skrócona

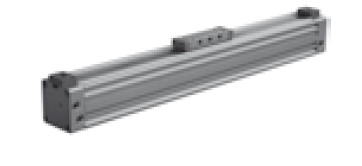

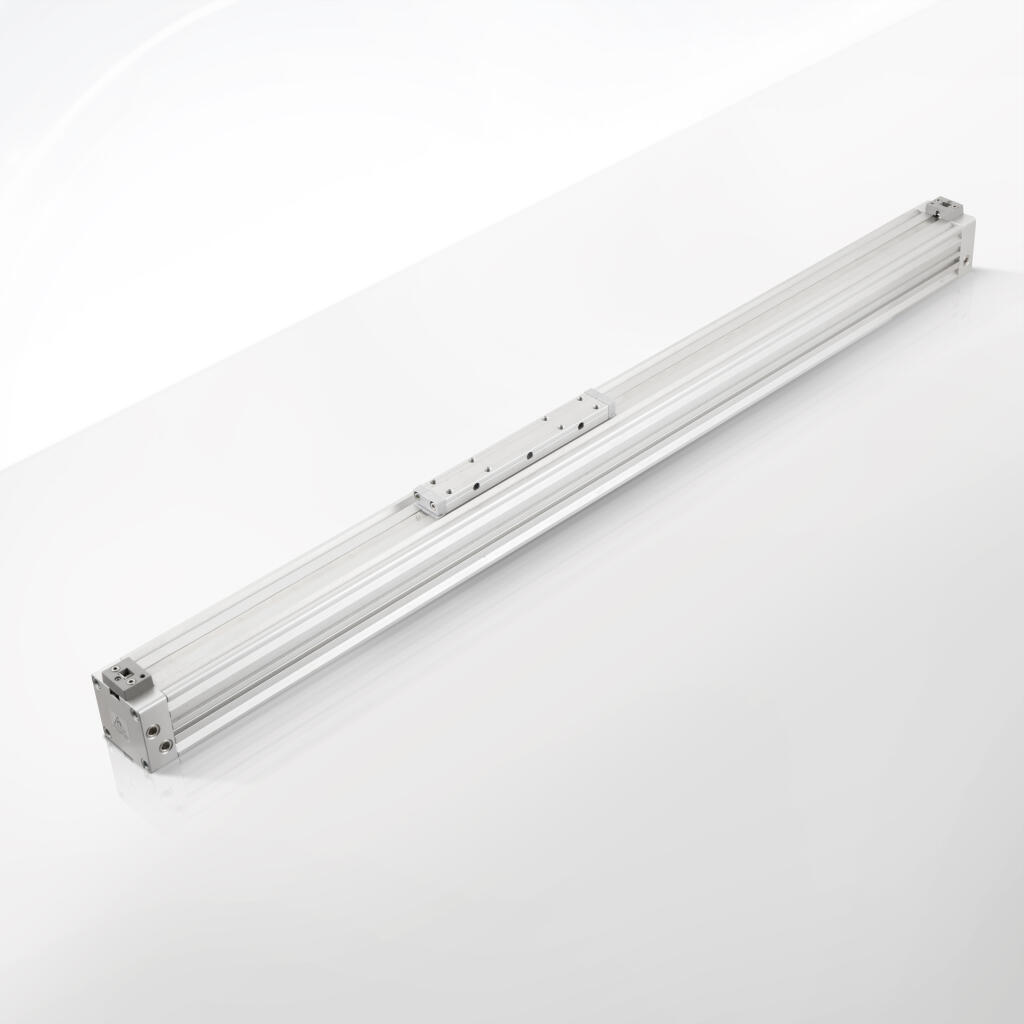

Siłowniki pneumatyczne beztłoczyskowe serii [ZK] w wersji skróconej od firmy CPP PREMA stanowią przełomowe rozwiązanie dla aplikacji wymagających kompaktowej budowy, dużej precyzji i wysokiej wydajności ruchu liniowego. W odróżnieniu od tradycyjnych siłowników, które wykorzystują tłoczysko wysuwające się z korpusu, konstrukcja beztłoczyskowa pozwala na znaczącą redukcję długości całkowitej. W efekcie seria ZK w wersji skróconej oferuje niezwykle korzystny stosunek długości siłownika do dostępnego skoku, co jest szczególnie ważne w miejscach, gdzie przestrzeń instalacyjna jest mocno ograniczona.

Dzięki nowoczesnemu projektowi, siłowniki beztłoczyskowe ZK wyróżniają się zdolnością do szybkiego i niezawodnego działania. Zapewniają one wysoką powtarzalność ruchu, co stanowi nieocenioną zaletę w zautomatyzowanych liniach produkcyjnych i maszynach specjalistycznych. Producent – firma CPP PREMA – stosuje rygorystyczne normy jakości podczas wytwarzania tych napędów, co gwarantuje ich wieloletnią, bezawaryjną pracę nawet w wymagających warunkach przemysłowych.

Kompaktowa budowa i oszczędność miejsca

Głównym wyróżnikiem siłowników z serii ZK (wersja skrócona) jest ich zwarta konstrukcja. Zamiast klasycznego tłoczyska, w którego przypadku całkowita długość siłownika rośnie wraz ze skokiem, tutaj suwak przesuwa się wewnątrz profilu aluminiowego. Wersja skrócona jeszcze bardziej skraca zewnętrzne wymiary, dzięki czemu urządzenie może zmieścić się w wąskich przestrzeniach roboczych. Dodatkowo unikamy problemu z wystającym tłoczyskiem, co bywa dużym utrudnieniem podczas projektowania maszyn w branżach, gdzie dosłownie każdy centymetr ma znaczenie.

W rodzinie ZK w wersji skróconej znajdziemy szeroką gamę modeli, które różnią się głównie średnicą (np. D18, D25, D32, D40, D50), długością skoku (nawet do kilkuset milimetrów, jak np. 820, 850, 1180 mm) oraz konfiguracją przyłączy (standardowe, z jednej strony, od spodu itp.). Taka różnorodność pozwala na idealne dopasowanie siłownika do określonego zadania.

Różnorodność wariantów

W ofercie CPP PREMA znajdziemy m.in.:

• Siłownik pneumatyczny beztłoczyskowy ZK D25x200 wersja skrócona przyłącza standard,

• Siłownik pneumatyczny beztłoczyskowy ZK D25x600 wersja skrócona przyłącza z jednej strony,

• Siłownik pneumatyczny beztłoczyskowy ZK D32x700 wersja skrócona przyłącza standard,

• Siłownik pneumatyczny beztłoczyskowy ZK D40x450 wersja skrócona,

• Siłownik pneumatyczny beztłoczyskowy ZK D50x900 wersja skrócona przyłącza standard,

• i wiele innych modeli w różnych konfiguracjach.

Tak szeroki wybór umożliwia projektantom maszyn oraz inżynierom automatyki swobodę w dostosowaniu parametrów napędu do warunków aplikacji. Na przykład, jeśli konieczne jest osiągnięcie dłuższego skoku przy zachowaniu stosunkowo niedużych gabarytów, można sięgnąć po wersję skróconą o większej średnicy. Z kolei przy mniejszych obciążeniach i potrzebie maksymalnego zminimalizowania wymiarów, idealnym wyborem będzie model o mniejszej średnicy i kompaktowym korpusie.

Precyzja, wydajność i niezawodność

Seria ZK w wersji skróconej słynie z wysokiej precyzji ruchu. To efekt stosowania starannie dobranych elementów prowadzących, uszczelnień oraz mechanizmów kompensacyjnych. Równoległe prowadzenie suwaka wewnątrz profilu eliminuje potencjalne drgania i wibracje, a to przekłada się na większą stabilność procesu. W praktyce oznacza to lepszą jakość produktów wytwarzanych na liniach wyposażonych w te siłowniki i mniej odrzutów wynikających z błędów pozycjonowania.

Wysoka wydajność jest z kolei następstwem optymalnego doboru materiałów oraz dbałości o szczegóły konstrukcyjne. Wewnętrzny profil został zaprojektowany w taki sposób, by zredukować straty przepływu powietrza, a uszczelnienia wykonano z materiałów minimalizujących tarcie. Rezultat to dynamiczny, płynny ruch, nawet przy wyższych prędkościach pracy i w trudniejszych warunkach produkcyjnych.

Typowe obszary zastosowań

Choć w dalszej części opracowania poświęcimy cały rozdział zastosowaniom, warto już teraz pokrótce wspomnieć, gdzie siłowniki beztłoczyskowe z serii ZK w wersji skróconej znajdują najczęstsze zastosowanie:

• Automatyka przemysłowa – szczególnie tam, gdzie liczy się szybkie i precyzyjne przenoszenie elementów.

• Maszyny pakujące – kompaktowa konstrukcja siłownika pozwala na montaż w niewielkich przestrzeniach linii pakujących.

• Robotyka – w robotach kartezjańskich czy portalowych te napędy ułatwiają realizację zadań pick & place.

• Branża elektroniki – przy montażu układów elektronicznych, gdzie wymagana jest duża dokładność i ograniczona przestrzeń.

• Urządzenia laboratoryjne – w systemach dozowania i aplikacjach pomiarowych, gdzie ważna jest czystość i niewielkie gabaryty.

Atuty dla projektantów i integratorów systemów

Wersja skrócona siłowników ZK daje inżynierom wiele korzyści:

1. Oszczędność miejsca – brak tłoczyska wysuwającego się poza korpus.

2. Elastyczność montażu – rozmaite konfiguracje przyłączy, w tym przyłącza standardowe, z jednej strony, czy od spodu.

3. Różnorodność średnic i długości – łatwość dopasowania do wymagań siły, skoku i obciążenia.

4. Niezawodność w trudnych warunkach – odpowiednio dobrane uszczelnienia i zabezpieczenia przed zanieczyszczeniami pozwalają na długą pracę bez przestojów.

5. Łatwa integracja z istniejącymi systemami – standardowe interfejsy montażowe, zgodność z popularnymi normami pneumatyki.

Dbałość o jakość i normy branżowe

CPP PREMA przykłada dużą wagę do jakości oferowanych produktów. Każdy etap – od projektowania i doboru materiałów po finalne testy siłownika – podlega ścisłej kontroli. Dzięki temu seria ZK w wersji skróconej może sprostać rygorystycznym wymogom zarówno w krajowej, jak i międzynarodowej branży przemysłowej. Producent uwzględnia normy ISO i PN, co gwarantuje kompatybilność z innymi komponentami i standardami technicznymi.

Ponadto siłowniki przechodzą testy szczelności i weryfikację wydajności, aby upewnić się, że w codziennej eksploatacji zachowają pożądane parametry. Specjalistyczne laboratoria kontrolne sprawdzają dokładność wykonania profili i elementów ślizgowych, a w razie konieczności wprowadzają korekty w procesie produkcji.

Dostępność akcesoriów i opcji personalizacji

W ofercie towarzyszącej siłownikom ZK w wersji skróconej znajdują się również:

• Czujniki położenia – pozwalające na automatyczną detekcję pozycji suwaka, co jest szczególnie istotne w układach sterowania PLC.

• Różne rodzaje mocowań – łapy boczne, płyty czołowe, adaptery kątowe i inne rozwiązania, umożliwiające szybki i bezpieczny montaż w maszynie.

• Regulowane amortyzatory – pozwalające na łagodne hamowanie suwaka w skrajnych pozycjach, co zmniejsza hałas i chroni mechanikę siłownika.

• Specjalne uszczelnienia – dedykowane do pracy w ekstremalnych temperaturach, w środowiskach agresywnych chemicznie albo przy podwyższonej wilgotności.

Opcje personalizacji umożliwiają klientom zamówienie siłownika o dokładnie takiej długości skoku czy konfiguracji przyłączy, jaka jest wymagana w danym projekcie. W sytuacjach nietypowych projektanci z CPP PREMA potrafią doradzić, które rozwiązanie przyniesie najlepszy efekt, jednocześnie zachowując wysoką opłacalność.

Korzyści ekonomiczne

Siłowniki beztłoczyskowe ZK w wersji skróconej oferują nie tylko walory techniczne, lecz także ekonomiczne. Mniejsza liczba elementów, brak klasycznego tłoczyska i zoptymalizowana konstrukcja często przekładają się na niższe koszty eksploatacji. Zużycie powietrza bywa mniejsze niż w długich siłownikach tłoczyskowych o podobnym skoku, co prowadzi do obniżenia kosztów zasilania sprężonym powietrzem. Dodatkowo, rzadsza konieczność wymiany uszczelnień i podzespołów przekłada się na mniejsze koszty serwisowania.

Niebagatelną zaletą jest także oszczędność miejsca w hali produkcyjnej. Mniejsza przestrzeń potrzebna do instalacji sprzętu pozwala na efektywniejsze rozmieszczenie maszyn oraz potencjalne zwiększenie wydajności linii produkcyjnej.

Wsparcie techniczne i serwis

Wraz z zakupem siłowników ZK w wersji skróconej klienci zyskują dostęp do profesjonalnego wsparcia technicznego. Specjaliści z CPP PREMA pomagają w doborze konkretnego modelu, konfiguracji przyłączy i akcesoriów, a także w rozwiązywaniu ewentualnych problemów podczas eksploatacji. Rozbudowana sieć serwisowa zapewnia szybką reakcję w przypadku potrzeby naprawy lub wymiany elementów. Tym samym użytkownicy mogą liczyć na fachową pomoc na każdym etapie wdrożenia siłownika do swojej aplikacji.

Siłowniki pneumatyczne beztłoczyskowe serii [ZK] w wersji skróconej to podzespoły, które znajdują zastosowanie w niezliczonych obszarach przemysłu. Ich unikalna konstrukcja, kompaktowe rozmiary i wysoka precyzja sprawiają, że mogą funkcjonować w warunkach, w których tradycyjne siłowniki tłoczyskowe lub inne mechanizmy napędowe zawiodłyby ze względu na ograniczoną przestrzeń czy wymóg bardzo dokładnego pozycjonowania. Poniżej przedstawiamy główne branże i aplikacje, w których siłowniki ZK od CPP PREMA zyskują szczególne uznanie.

1. Automatyka przemysłowa

W szeroko pojętej automatyce przemysłowej, gdzie na porządku dziennym jest optymalizacja procesów oraz dążenie do zwiększania szybkości i precyzji działania, siłowniki beztłoczyskowe ZK w wersji skróconej stanowią doskonałe rozwiązanie.

• Linie montażowe: Wiele fabryk polega na zautomatyzowanych liniach, w których poszczególne komponenty produktu przechodzą kolejne etapy montażu. W takich środowiskach każdy centymetr przestrzeni jest ważny, a jednocześnie wymaga się niezawodności i stabilności ruchu.

• Transport detali: Dzięki zredukowanym gabarytom, siłowniki ZK można instalować bezpośrednio w maszynach transportowych, w których detale przesuwają się po określonej trasie.

• Regulacja pozycji i dozowania: W urządzeniach dozujących czy w systemach precyzyjnego ustawiania obiektów, beztłoczyskowe napędy pneumatyczne o niewielkich rozmiarach dają gwarancję powtarzalności i oszczędności przestrzeni.

2. Maszyny pakujące i etykietujące

Branża opakowaniowa często wymaga sprawnego działania mechanizmów pakujących, etykietujących i sortujących.

• Układy formowania i zgrzewania opakowań: Kompaktowe siłowniki ZK w wersji skróconej mogą szybko i dokładnie przesuwać folie lub elementy kartonowe, bez ryzyka zahaczania o inne elementy maszyny.

• Etykieciarki: Precyzyjne pozycjonowanie etykiet to klucz do estetycznego i czytelnego oznaczenia produktu. Siłowniki beztłoczyskowe umożliwiają zredukowanie przestrzeni potrzebnej do instalacji, a także płynną regulację prędkości i pozycji w trakcie procesu.

• Linie sortujące: W niektórych systemach sortowania ważna jest szybka reakcja i dynamiczny ruch. ZK w wersji skróconej dobrze radzą sobie z częstymi cyklami pracy, zachowując jednocześnie stabilność i małe gabaryty.

3. Robotyka i systemy manipulacji

W świecie robotyki przemysłowej oraz w projektowaniu manipulatorów kluczowa jest lekkość, zwinność i dokładność.

• Roboty kartezjańskie: W osiach X, Y i Z takie siłowniki gwarantują precyzyjną kontrolę nad pozycją narzędzia, jednocześnie nie wydłużając niepotrzebnie ramion robotów.

• Systemy pick & place: Używane w przemyśle elektronicznym, spożywczym czy kosmetycznym, gdzie liczy się bezbłędny chwyt i szybki transport drobnych komponentów na małej przestrzeni.

• Manipulatory montażowe: Niektóre aplikacje wymagają regularnych zmian pozycji elementów, np. do wkręcania, lutowania czy klejenia. Siłownik beztłoczyskowy o niedużej długości całkowitej ułatwia integrację, nie przeszkadzając innym elementom linii produkcyjnej.

4. Branża elektroniczna i precyzyjna

Producenci urządzeń elektronicznych często zmagają się z koniecznością działania w bardzo ograniczonej przestrzeni.

• Linie SMT (Surface Mount Technology): Proces montażu powierzchniowego podzespołów elektronicznych wymaga niezwykle precyzyjnego pozycjonowania i szybkiego transferu. ZK w wersji skróconej mogą być montowane w maszynach pick & place, zapewniając krótki czas cyklu i niezawodność.

• Testery i urządzenia kontrolne: Branża elektroniczna stosuje testy jakościowe w trakcie i po produkcji. Kompaktowe siłowniki napędzające sondy testowe muszą się mieścić w gęsto upakowanych systemach pomiarowych.

• Laboratoria badawczo-rozwojowe: W środowiskach R&D, gdzie tworzy się prototypy płytek PCB lub innych układów elektronicznych, potrzeba również elastycznych i wszechstronnych napędów. Siłowniki z serii ZK sprawdzają się tutaj znakomicie, umożliwiając szybkie adaptacje stanowisk badawczych.

5. Maszyny specjalne i projekty niestandardowe

Dzięki modułowej budowie, siłowniki beztłoczyskowe ZK są chętnie wykorzystywane w konstrukcjach prototypowych lub w maszynach tworzonych „pod klucz”, które muszą spełniać specyficzne wymogi klienta.

• Maszyny szyte na miarę: W branży automotive, lotniczej, czy medycznej często spotykamy złożone urządzenia, w których różnorodne funkcje muszą być skondensowane na niewielkiej przestrzeni.

• Linie produkcyjne wielofunkcyjne: Nowoczesne zakłady stawiają na uniwersalne stacje, które można łatwo przezbroić lub przystosować do nowego asortymentu. Możliwość dopasowania siłownika (np. wybór przyłączy z jednej strony czy od spodu) skraca czas potrzebny na modernizację.

• Automatyczne stanowiska testujące: W przemyśle spotyka się skomplikowane stanowiska, gdzie wykonywane są testy jakości, wytrzymałości i zgodności z normami. Kompaktowy siłownik beztłoczyskowy umożliwia przeprowadzanie wieloetapowych testów mechanicznych bez konieczności radykalnej rozbudowy urządzenia.

6. Przemysł spożywczy i farmaceutyczny

Choć siłowniki pneumatyczne w tych branżach często wymagają podwyższonych standardów higieny, to seria ZK w wersji skróconej może być przystosowana do pracy w trudniejszych warunkach.

• Pakowanie żywności: Krótkie siłowniki beztłoczyskowe świetnie wpasowują się w obudowy maszyn pakujących, ograniczając kontakt z produktem.

• Linie dozujące: Precyzyjne systemy nalewania płynów, odmierzania proszków czy rozsypywania granulatu często wymagają niewielkiej siły, za to dużej dokładności pozycjonowania.

• Strefy czyste: Dzięki wykorzystaniu materiałów odpornych na korozję (np. anodowane aluminium i stal nierdzewna), siłowniki ZK z odpowiednimi uszczelnieniami łatwo utrzymać w czystości, a to często kluczowy wymóg dla sektora farmaceutycznego i spożywczego.

7. Obrabiarki i przemysł metalowy

W segmencie obróbki metali czy tworzyw sztucznych napędy pneumatyczne także odgrywają istotną rolę.

• Systemy mocowania i pozycjonowania detali: Nieduże siłowniki beztłoczyskowe mogą odpowiadać za blokowanie elementu w trakcie frezowania, wiercenia czy toczenia.

• Przesuw narzędzi pomocniczych: W większych centrach obróbczych czasem konieczne jest precyzyjne dosunięcie czy odseparowanie dodatkowych narzędzi, jak np. szczotek czyszczących albo lamp inspekcyjnych.

• Automatyzacja maszyn: Wielu producentów rozbudowuje tradycyjne obrabiarki o systemy automatycznego załadunku/rozładunku czy transportu elementów pomiędzy stanowiskami. Siłowniki ZK w wersji skróconej mogą pełnić funkcję napędów otwierających i zamykających klapy, osłony, czy dociski.

8. Branża drukarska i konfekcjonowanie

Drukowanie przemysłowe, w tym druk etykiet, opakowań kartonowych czy nanoszenie grafik na różne powierzchnie, to dziedzina wymagająca stabilności i wysokiej precyzji.

• Ruch elementów dociskających: Podczas nanoszenia farby niezbędne jest równomierne dociskanie matrycy czy wałka. Kompaktowe siłowniki beztłoczyskowe gwarantują delikatny, ale pewny nacisk.

• Transport mediów drukarskich: Arkusze papieru, folie czy tworzywa sztuczne często przemieszczają się na liniach drukarskich, gdzie wymagana jest płynna regulacja położenia.

• Automatyczne systemy suwakowe: W maszynach konfekcjonujących, np. do składania i klejenia opakowań, siłowniki ZK umożliwiają elastyczną zmianę formatu, skracając czas potrzebny na przezbrojenie całej linii.

9. Aplikacje laboratoryjne i badawcze

Wszędzie tam, gdzie przeprowadza się testy naukowe czy kontrolę jakości w małych, ale precyzyjnych systemach, siłowniki o ograniczonych rozmiarach są na wagę złota.

• Stanowiska pomiarowe: Dokładne pomiary wymiarów, właściwości fizycznych czy kontrola charakterystyk materiałów często wymagają powtarzalnego ruchu o określonej długości skoku.

• Aparatura badawcza: W laboratoriach ważna jest oszczędność miejsca na stołach i w szafach sterowniczych. ZK w wersji skróconej można łatwo wkomponować w kompaktowe urządzenia.

• Urządzenia testujące: Niekiedy eksperyment wymaga serii identycznych ruchów, np. do symulacji warunków pracy produktu. Siłowniki beztłoczyskowe radzą sobie dobrze, zapewniając równomierne parametry ruchu nawet przy setkach tysięcy cykli.

10. Sztuka i instalacje artystyczne

Choć może to brzmieć nietypowo, napędy pneumatyczne w wersji kompaktowej znajdują zastosowanie także poza przemysłem.

• Interaktywne ekspozycje: Muzea i centra nauki coraz częściej korzystają z mechanizmów napędzanych pneumatycznie, by tworzyć interaktywne, „ożywające” instalacje.

• Efekty sceniczne: W teatrach, parkach rozrywki czy podczas pokazów artystycznych potrzebna bywa cicha, szybka i elastyczna zmiana układu dekoracji. Siłowniki ZK oferują niewielki rozmiar i dyskretną pracę, co jest mile widziane w środowiskach wystawienniczych.

Wspólne zalety we wszystkich zastosowaniach

Bez względu na konkretną branżę, siłowniki beztłoczyskowe ZK w wersji skróconej przyczyniają się do:

1. Zwiększenia elastyczności projektów – możliwość dostosowania skoku, średnicy czy konfiguracji przyłączy pomaga zredukować liczbę potrzebnych modyfikacji maszyn.

2. Zachowania wysokiej precyzji – suwak, poruszający się wewnątrz profilu, zapewnia stabilny ruch przy minimalnym luzie prowadzącym.

3. Oszczędności przestrzeni – brak długiego tłoczyska pozwala umieścić siłownik w ciasnych miejscach, jednocześnie zapewniając pożądany skok.

4. Optymalizacji kosztów – mniejsza ilość elementów dodatkowych (np. niepotrzebne wsporniki dla długiego tłoczyska) oraz mniejsze zużycie powietrza mogą przekładać się na redukcję nakładów inwestycyjnych i eksploatacyjnych.

Dobór właściwego siłownika pneumatycznego beztłoczyskowego z serii [ZK] w wersji skróconej wymaga uwzględnienia wielu parametrów technicznych. Ich zrozumienie pomoże w odpowiednim zaprojektowaniu układu napędowego oraz optymalnym wykorzystaniu możliwości tych kompaktowych jednostek. Poniżej prezentujemy kluczowe zagadnienia techniczne, na które warto zwrócić uwagę podczas wyboru i eksploatacji siłowników ZK.

1. Zakres średnic i dostępne skoki

Podstawowym kryterium doboru siłownika jest średnica, która wpływa na możliwą do uzyskania siłę wysuwaną. W serii ZK (wersja skrócona) dostępne są między innymi średnice: D18, D25, D32, D40, D50.

• D18: Niewielka średnica przeznaczona do lżejszych aplikacji, gdzie priorytetem jest maksymalnie kompaktowa budowa.

• D25: Wariant uniwersalny, często spotykany w zastosowaniach ogólnoprzemysłowych.

• D32: Zapewnia wyższą siłę i większą wytrzymałość przy obciążeniach bocznych.

• D40: Popularny wybór do bardziej wymagających procesów, zapewniający solidną konstrukcję.

• D50: Dedykowany do zadań wymagających jeszcze większej siły napędowej i większego obciążenia.

Różnorodność długości skoków jest równie duża. W ofercie CPP PREMA spotkamy np. siłowniki o skoku 200, 300, 600 czy nawet 1180 milimetrów, a to tylko wybrane przykłady. Wersja skrócona pozwala zachować stosunkowo niewielkie gabaryty siłownika przy jednoczesnym zapewnieniu pokaźnego zakresu ruchu liniowego.

2. Ciśnienie robocze i wydajność

Standardowo siłowniki pneumatyczne pracują w zakresach od 4 do 8 bar. Producent często zaleca około 6 bar jako optymalne ciśnienie zasilania. Przy takim ustawieniu uzyskujemy dobry kompromis między siłą generowaną przez siłownik a żywotnością uszczelnień. Warto jednak sprawdzić dokumentację konkretnego modelu ZK, ponieważ dopuszczalne wartości mogą różnić się w zależności od średnicy, konstrukcji i zastosowanych uszczelnień.

Wyższe ciśnienie robocze pozwala na osiągnięcie większych sił, jednak należy pamiętać, że przekroczenie zalecanych parametrów może prowadzić do przyspieszonego zużycia elementów wewnętrznych, a w skrajnych przypadkach – do awarii. Dlatego zawsze rekomenduje się utrzymywanie ciśnienia na optymalnym poziomie.

3. Prędkość i dynamika pracy

Siłowniki beztłoczyskowe ZK w wersji skróconej charakteryzują się zdolnością do osiągania wysokich prędkości przemieszczenia suwaka. Przy dobrze dobranym systemie sterowania (np. zaworach proporcjonalnych czy regulatorach przepływu) można uzyskać nawet kilka metrów na sekundę. Jednak prędkość maksymalna zależy od:

• Ciśnienia zasilania,

• Obciążenia suwaka (masy przenoszonego elementu),

• Warunków smarowania wewnętrznego,

• Rodzaju amortyzacji na końcach skoku.

W aplikacjach, gdzie ruch jest szczególnie dynamiczny, zaleca się stosowanie amortyzatorów końcowych (pneumatycznych lub hydraulicznych), aby uniknąć gwałtownych uderzeń i tym samym przedłużyć żywotność siłownika.

4. Tolerancje i dokładność pozycjonowania

Wysoka precyzja ruchu to rezultat dobrze przemyślanej konstrukcji beztłoczyskowej. Minimalne luzy prowadzenia sprawiają, że suwak porusza się bardzo stabilnie, co gwarantuje dobrą powtarzalność pozycjonowania – często w granicach ±0,1–0,2 mm, w zależności od konkretnego modelu i obciążenia.

• Dokładność kinematyczna: Zastosowanie mechanizmów ślizgowych lub łożysk tocznych w suwaku przekłada się na małe tarcie i płynną pracę.

• Sztywność profilu: Korpus z anodowanego aluminium lub wzmocniony wersją stalową (w newralgicznych punktach) zapewnia odpowiednią odporność na wygięcia i skręcanie.

5. Obciążenie boczne i momenty zginające

Podczas pracy siłownika beztłoczyskowego często dochodzi do występowania momentów zginających oraz obciążeń poprzecznych. Seria ZK została zaprojektowana tak, aby skutecznie przenosić takie siły. Jednak każdy model ma określone limity dopuszczalnych sił bocznych i momentów. Dokumentacja techniczna CPP PREMA zawiera zwykle diagramy lub tabele, które pokazują maksymalne wartości dla danej średnicy i skoku. Przekroczenie tych granic może wywołać nierównomierne zużycie uszczelnień, zatarcia, a nawet uszkodzenie profilu.

6. Temperatura pracy

Standardowe siłowniki ZK w wersji skróconej przeznaczone są do pracy w temperaturach od -10°C do +60°C. Wynika to głównie z właściwości gum NBR stosowanych w uszczelnieniach. Istnieją jednak wersje specjalne z uszczelnieniami odpornymi na wyższe temperatury (np. Viton), umożliwiające pracę nawet w warunkach do ok. +120°C lub w niskich temperaturach (poniżej -20°C), pod warunkiem zapewnienia właściwego smarowania i unikania zamarzania kondensatu wewnątrz siłownika.

7. Rodzaje przyłączy powietrza

Wersja skrócona siłowników ZK oferuje kilka wariantów umiejscowienia przyłączy:

• Przyłącza standard – umieszczone najczęściej po dwóch stronach siłownika, co ułatwia montaż przewodów.

• Przyłącza z jednej strony – oba porty zlokalizowane na jednym końcu, co bywa korzystne w maszynach, gdzie przewody pneumatyczne muszą być zgrupowane w jednym miejscu.

• Przyłącza od spodu – możliwe w niektórych modelach, umożliwiające całkowite ukrycie przewodów i jeszcze większe ograniczenie miejsca.

Wybór konkretnego rozwiązania zależy od preferencji konstrukcyjnych i dostępnej przestrzeni. Projektant powinien również uwzględnić łatwość serwisowania i dostęp do przewodów w razie awarii czy konieczności wymiany elementów.

8. Sposoby montażu

Dla siłowników beztłoczyskowych ZK producent przewiduje różne akcesoria i opcje montażu:

• Łapy boczne – do przytwierdzenia siłownika do podstawy lub konstrukcji ramowej.

• Płyty czołowe – umożliwiające montaż od przodu, co bywa pomocne w instalacjach pionowych.

• Adaptery dystansowe – pozwalające na zamontowanie siłownika w pewnej odległości od powierzchni nośnej, co jest użyteczne przy skomplikowanej geometrii maszyny.

• Elementy do łączenia modułowego – w robotyce czy systemach manipulacyjnych można zestawiać kilka osi (X, Y, Z) z siłowników beztłoczyskowych, tworząc kompletne układy.

9. Amortyzacja wewnętrzna i zewnętrzna

Seria ZK w wersji skróconej może korzystać z różnego rodzaju amortyzacji:

• Wewnętrzna – proste zgarniacze i tulejki zapewniają minimalne tłumienie, co jest wystarczające w wolniejszych ruchach lub przy niewielkim obciążeniu.

• Regulowana amortyzacja pneumatyczna – zawory dławikowe pozwalają na płynne hamowanie suwaka w krańcach ruchu.

• Zewnętrzne amortyzatory hydrauliczne – stosowane tam, gdzie ruch jest bardzo dynamiczny i istnieje ryzyko dużego uderzenia na końcu skoku.

Prawidłowo wyregulowana amortyzacja to klucz do przedłużenia trwałości siłownika, zwłaszcza w aplikacjach o wysokiej częstotliwości cykli.

10. Czujniki położenia

W automatyce dużą wagę przykłada się do kontroli i monitorowania pozycji suwaka. Dlatego siłowniki ZK wyposażono w specjalne rowki lub uchwyty do mocowania czujników magnetycznych (tzw. sensorów kontaktronowych lub hallotronowych).

• Funkcjonowanie: Suwak ma wbudowany magnes, a czujnik zewnętrzny wykrywa jego obecność, sygnalizując osiągnięcie konkretnej pozycji.

• Możliwości: Użytkownik może ustawić punkty krańcowe, pośrednie lub sygnał alarmowy w razie nieprawidłowego ruchu.

• Zalety: Brak mechanicznego kontaktu czujnika z siłownikiem to mniejsze ryzyko uszkodzeń i większa trwałość.

11. Trwałość i liczba cykli

Żywotność siłownika to jeden z kluczowych parametrów, szczególnie w liniach pracujących wielozmianowo. Konstrukcja beztłoczyskowa z serii ZK – dzięki redukcji elementów narażonych na zużycie i optymalnemu doborowi materiałów – pozwala na wykonanie nawet milionów cykli bez konieczności gruntownego remontu.

• Kluczowe czynniki: Jakość uszczelnień, właściwe smarowanie, unikanie przekraczania dopuszczalnych obciążeń i momentów.

• Konserwacja: Regularne przeglądy, czyszczenie i ewentualna wymiana zużytych elementów pozwala utrzymać siłownik w doskonałej kondycji przez długi czas.

12. Masa własna

Jednym z atutów siłowników beztłoczyskowych ZK (zwłaszcza w wersji skróconej) jest niska masa. Anodowane aluminium oraz tworzywa sztuczne o wysokiej wytrzymałości sprawiają, że cała konstrukcja jest lekka. Ma to szczególne znaczenie w aplikacjach mobilnych, robotach czy manipulatorach, gdzie każdy dodatkowy kilogram wpływa na zapotrzebowanie energetyczne i dynamikę układu.

13. Warunki specjalne

Firma CPP PREMA proponuje też opcje dla zastosowań w:

• Strefach zagrożonych wybuchem (ATEX) – możliwe specjalne wykonania z materiałów antystatycznych i obudową przeciwwybuchową.

• Warunkach korozyjnych – uszczelnienia i powłoki antykorozyjne, stal nierdzewna w elementach narażonych na kontakt z mediami agresywnymi.

• Aplikacjach higienicznych – gładkie powierzchnie, łatwość mycia i brak zbędnych zakamarków ułatwiają utrzymanie czystości.

14. Certyfikaty i zgodność z normami

CPP PREMA produkuje siłowniki z poszanowaniem obowiązujących norm. Siłowniki ZK:

• Spełniają wymogi ISO w zakresie wymiarów montażowych i parametrów bezpieczeństwa.

• Mają oznaczenie CE, potwierdzające spełnienie rygorystycznych norm Unii Europejskiej.

• W razie potrzeby mogą posiadać dodatkowe certyfikaty branżowe, np. dotyczące przemysłu spożywczego czy medycznego, o ile takie wymagania są ustalone na etapie zamówienia.

15. Wskaźniki zużycia i diagnostyka

W coraz większej liczbie aplikacji stosuje się rozwiązania z zakresu Przemysłu 4.0, które umożliwiają monitorowanie stanu maszyny w czasie rzeczywistym. Choć standardowo siłowniki beztłoczyskowe nie mają zintegrowanej elektroniki diagnostycznej, nic nie stoi na przeszkodzie, by:

• Instalować czujniki ciśnienia i przepływu w układzie zasilania, by wykrywać nieszczelności.

• Monitorować czasy cykli i porównywać je z wartościami referencyjnymi, co pozwala zauważyć zwiększone tarcie.

• Stosować dodatkowe sensory wibracji lub temperatury, co wspiera prognozowanie awarii.

W przypadku siłowników pneumatycznych beztłoczyskowych kluczowe znaczenie ma nie tylko projekt mechaniczny, ale także dobór odpowiednich materiałów. Seria [ZK] w wersji skróconej od CPP PREMA została zaprojektowana tak, aby łączyć lekkość i wytrzymałość, co ma bezpośredni wpływ na parametry pracy, żywotność oraz odporność urządzenia na warunki środowiskowe. Poniżej omawiamy najważniejsze materiały konstrukcyjne stosowane w siłownikach ZK i ich właściwości.

1. Anodowane aluminium w korpusie

Najbardziej charakterystycznym elementem siłownika beztłoczyskowego ZK jest profil, w którym porusza się suwak. CPP PREMA wykorzystuje do jego produkcji wysokogatunkowe stopy aluminium, poddane procesowi anodowania:

• Lekkość: Aluminium jest znacznie lżejsze od stali, co obniża masę całkowitą siłownika.

• Odporność na korozję: Proces anodowania tworzy ochronną warstwę tlenku na powierzchni, która skutecznie zabezpiecza przed utlenianiem i działaniem wilgoci.

• Dobre właściwości mechaniczne: Właściwy dobór stopu aluminium gwarantuje optymalną sztywność i wytrzymałość na zginanie, tak ważne przy przenoszeniu obciążeń bocznych.

• Estetyka i łatwość konserwacji: Anodowana powierzchnia jest gładka i prosta w utrzymaniu czystości, co ma znaczenie np. w branży spożywczej i farmaceutycznej.

2. Stal nierdzewna w elementach prowadzących

W wielu modelach siłowników ZK pewne podzespoły, takie jak prowadnice, łożyska czy wzmocnienia suwaka, wykonane są ze stali nierdzewnej.

• Wysoka wytrzymałość: Stal nierdzewna doskonale radzi sobie z naprężeniami i obciążeniami dynamicznymi.

• Odporność na korozję: Kluczowa w aplikacjach o podwyższonej wilgotności lub narażeniu na substancje chemiczne.

• Łatwa obróbka precyzyjna: Produkcja elementów o wąskich tolerancjach wymaga materiałów zapewniających stabilność wymiarową.

3. Tworzywa sztuczne – uszczelnienia i elementy ślizgowe

Nowoczesne siłowniki beztłoczyskowe chętnie korzystają z wysokiej jakości tworzyw inżynieryjnych, takich jak:

• NBR (guma nitrylowa): Stanowi podstawę wielu standardowych uszczelnień. Jest odporna na oleje, smary i umiarkowane temperatury.

• TPU (termoplastyczny poliuretan): Zapewnia elastyczność, odporność na ścieranie i dobre przyleganie do elementów metalowych, co jest ważne w zgarniaczach i uszczelnieniach dynamicznych.

• PA (poliamid): Często stosowany w tulejach ślizgowych, ze względu na korzystne połączenie wytrzymałości, niskiego tarcia i stabilności termicznej.

• POM (polioksymetylen): Materiał cechujący się bardzo niskim współczynnikiem tarcia i dobrymi właściwościami ślizgowymi, idealny do precyzyjnych łożysk i prowadnic suwaka.

Te tworzywa sztuczne odpowiadają za minimalizację tarcia w wewnętrznym układzie siłownika, co przekłada się na płynność ruchu, zmniejszone zużycie energii (sprężonego powietrza) oraz dłuższą żywotność części.

4. Wzmocnione konstrukcje suwaka

W przypadku siłowników beztłoczyskowych kluczowym elementem jest suwak, łączący się z zewnętrznym wózkiem. W serii ZK w wersji skróconej projekt suwaka uwzględnia zastosowanie wzmocnionych kształtowników aluminiowych lub wkładek stalowych (w zależności od wersji). Dzięki temu suwak wytrzymuje większe siły zewnętrzne i momenty zginające, co zapobiega drganiom lub zmianom toru ruchu.

5. Gumowe zgarniacze i osłony

Siłowniki beztłoczyskowe są bardziej narażone na wnikanie zanieczyszczeń niż tradycyjne konstrukcje, ponieważ szczelina pomiędzy suwakiem a korpusem jest otwarta na długości profilu. Aby uchronić wnętrze urządzenia przed kurzem, pyłem czy opiłkami, wykorzystuje się:

• Zgarniacze czołowe: Tworzą barierę na krańcach suwaka, usuwając zanieczyszczenia przy każdym ruchu.

• Uszczelki wargowe: Dodatkowo uszczelniają kontakt między suwakiem a krawędzią profilu.

• Pasy osłaniające (opcjonalnie): W niektórych rozwiązaniach stosuje się elastyczne taśmy lub pasy, które przykrywają szczelinę roboczą.

Materiały tych elementów to zazwyczaj gumy lub elastomery odporne na ścieranie, o dobrej pamięci kształtu, co gwarantuje skuteczną ochronę wewnętrznej komory siłownika.

6. Powłoki antykorozyjne i modyfikacje powierzchni

Poza anodowaniem aluminium istnieją też dodatkowe modyfikacje powierzchniowe, które można stosować w siłownikach ZK:

• Powłoki PTFE lub podobne: Ułatwiające ślizg i zapobiegające przywieraniu zanieczyszczeń.

• Twarde chromowanie: Spotykane na wałkach i łożyskach stalowych, zwiększające odporność na zużycie i korozję.

• Niklowanie chemiczne: Pozwalające na zyskanie jednolitej, twardej warstwy ochronnej.

W zależności od potrzeb danej branży (np. spożywczej, chemicznej, farmaceutycznej) producent może zaproponować różne warianty zabezpieczenia antykorozyjnego i uszlachetnienia powierzchni.

7. Jakość obróbki i tolerancje wykonania

Wysoka jakość materiałów to zaledwie jeden z filarów. Równie ważne jest precyzyjne wykonanie elementów.

• Tolerancje kształtu i położenia: Profil aluminiowy oraz suwak muszą być idealnie dopasowane, by uniknąć nadmiernego luzu lub tarcia.

• Honowanie i szlifowanie powierzchni: Procesy te zapewniają odpowiednią chropowatość, co wpływa na płynność ruchu i żywotność uszczelnień.

• Kontrola jakości: Podczas produkcji siłowników ZK każdy etap – od wytłoczenia profilu, przez obróbkę skrawaniem, aż po montaż finalny – jest monitorowany w celu eliminacji odchyleń od norm.

8. Komponenty mocujące i łączniki

Oprócz głównych elementów, bardzo istotne są także wszelkie śruby, nakrętki i łączniki, które scalają konstrukcję. Firma CPP PREMA zazwyczaj stosuje tu materiały takie jak:

• Stal nierdzewna A2 lub A4: Zapewniające wystarczającą odporność na rdzę w większości aplikacji.

• Stale stopowe: Tam, gdzie wymagana jest wyższa wytrzymałość mechaniczna (np. w punktach narażonych na duże siły).

Dobór tych detali ma znaczenie zarówno dla trwałości całego układu, jak i dla wygody montażu oraz późniejszej konserwacji. Śruby o odpowiedniej klasie wytrzymałości można dokręcać z zalecanym momentem, co minimalizuje ryzyko poluzowania się połączeń w trakcie intensywnej eksploatacji.

9. Odporność na czynniki zewnętrzne

Dzięki użytym materiałom siłowniki beztłoczyskowe ZK cechują się:

• Wysoką odpornością na wilgoć, co pozwala na pracę w warunkach podwyższonej wilgotności lub nawet bezpośredniego zraszania (o ile dany model ma odpowiednią klasę uszczelnień).

• Ochroną przed pyłem i kurzem, przy właściwie dobranych zgarniaczach i osłonach.

• Możliwością pracy w atmosferze oparów chemicznych (przy wersjach z uszczelniaczami odpornymi na środki agresywne).

• Stabilną pracą w szerokim zakresie temperatur (dzięki elastomerom dostosowanym do warunków ekstremalnych).

10. Ergonomia i bezpieczeństwo

Z punktu widzenia użytkownika ważna jest także wygoda obsługi i niewielkie ryzyko uszkodzeń. Anodowane aluminium nie tylko ułatwia utrzymanie siłownika w czystości, ale też posiada zaokrąglone krawędzie i gładką powierzchnię, co minimalizuje ryzyko zranienia operatora. Dodatkowo, stosowanie elementów nierdzewnych i wytrzymałych tworzyw sztucznych zwiększa bezpieczeństwo w instalacjach, gdzie zdarzyć się mogą przypadkowe uderzenia czy obciążenia nieprzewidziane w projekcie.

11. Trwałość eksploatacyjna i konserwacja

Zastosowane materiały i jakość wykonania sprawiają, że siłownik ZK w wersji skróconej może pracować przez wiele milionów cykli, pod warunkiem przestrzegania zaleceń serwisowych:

• Regularne smarowanie (jeśli zalecane przez producenta),

• Kontrola stanu uszczelek i zgarniaczy,

• Oczyszczanie powierzchni profilu z nagromadzonych zanieczyszczeń,

• Przegląd mocowania i ewentualne dokręcenie śrub.

Zwiększona trwałość przekłada się wprost na niższe koszty eksploatacji i rzadkie przestoje w produkcji, co ma kluczowe znaczenie w intensywnie działających zakładach.

12. Możliwości personalizacji materiałów

W sytuacjach, gdy aplikacja wymaga nietypowych rozwiązań (np. bardzo agresywnych środków chemicznych, ekstremalnych temperatur czy absolutnie bezpiecznych dla branży spożywczej materiałów), producent może zaproponować wersje specjalne siłowników. Zmiany mogą obejmować:

• Inne rodzaje stopów aluminium lub stali,

• Specjalistyczne elastomery (EPDM, FKM, HNBR),

• Dodatkowe powłoki antybakteryjne,

• Uszczelnienia zgodne z normami FDA w branży spożywczej.

13. Kontrola jakości dostawców

CPP PREMA współpracuje z renomowanymi dostawcami komponentów, co zapewnia, że surowce i półprodukty (aluminium, tworzywa, stal nierdzewna) spełniają wymagane normy. Tylko dzięki temu zachowana jest powtarzalność i wysoki poziom wykonania każdej partii siłowników beztłoczyskowych ZK.

14. Ekologia i recykling

Współczesny przemysł coraz większą wagę przykłada do zrównoważonego rozwoju. Dobrej jakości aluminium, stal i niektóre tworzywa sztuczne nadają się do recyklingu, co ogranicza ślad węglowy. Ponadto trwałość siłowników (rzadsza wymiana) to również korzyść ekologiczna, zmniejszająca zużycie zasobów naturalnych.

Prawidłowy montaż siłowników pneumatycznych beztłoczyskowych serii [ZK] w wersji skróconej ma kluczowe znaczenie dla ich długotrwałej i bezawaryjnej eksploatacji. Choć same siłowniki projektuje się tak, aby ułatwić instalację, pewne etapy należy przeprowadzić bardzo skrupulatnie. Poniżej przedstawiamy krok po kroku, jak zainstalować siłownik ZK i na co zwrócić szczególną uwagę.

1. Przygotowanie stanowiska

1. Weryfikacja dokumentacji: Przed przystąpieniem do jakichkolwiek prac należy szczegółowo zapoznać się z instrukcją producenta. Dokumentacja zawiera informacje o wymiarach montażowych, zalecanym ciśnieniu pracy, rodzaju przyłączy i ewentualnych akcesoriach.

2. Sprawdzenie kompletności zestawu: Upewnij się, że w opakowaniu znajduje się wybrany model siłownika, ewentualne łapy montażowe, płyty czołowe, uszczelki, czujniki położenia (jeżeli zamawiano je razem z siłownikiem) oraz instrukcja skrócona.

3. Oczyszczenie miejsca montażu: Stanowisko powinno być wolne od pyłu, olejów i innych zanieczyszczeń, które mogłyby dostać się do wnętrza siłownika lub utrudnić jego poprawne usytuowanie.

2. Ustawienie siłownika i mocowanie

1. Wybór orientacji: ZK w wersji skróconej może pracować w dowolnej pozycji (poziomej, pionowej, skośnej), o ile nie przekracza się dopuszczalnych wartości obciążeń bocznych.

2. Montaż łap bocznych lub płyty czołowej: W zależności od wybranego sposobu mocowania, przykręć odpowiednie uchwyty do korpusu siłownika. Użyj śrub o zalecanej twardości i dokręcaj je z właściwym momentem, zgodnie z wytycznymi w dokumentacji.

3. Wyrównanie i kontrola równoległości: Siłownik beztłoczyskowy powinien być ustawiony tak, by suwak poruszał się równolegle do planowanej trajektorii ruchu. Niewielkie przekrzywienie może powodować nadmierne tarcie i szybsze zużycie. Zaleca się użycie poziomicy lub urządzeń pomiarowych do precyzyjnego ustawienia.

3. Podłączenie pneumatyki

1. Dobór przewodów: Wybierz węże pneumatyczne o średnicy adekwatnej do zapotrzebowania na przepływ. Zbyt mały przekrój może ograniczyć prędkość ruchu, zbyt duży – spowodować nadmierne koszty.

2. Przyłącza: Serie ZK w wersji skróconej umożliwiają różne konfiguracje – standardowe, z jednej strony, od spodu. Upewnij się, że wiesz, gdzie znajdują się porty zasilania i odpowietrzenia.

3. Uszczelnianie: Stosuj taśmę teflonową lub właściwy uszczelniacz anaerobowy na gwintach przyłączy, ale nie przesadzaj z ilością, aby uniknąć przedostawania się fragmentów do środka siłownika.

4. Kontrola szczelności: Po podłączeniu sprężonego powietrza (z niewielkim ciśnieniem testowym, np. 2–3 bar) sprawdź, czy nie występują wycieki. Wykryjesz je, nanosząc wodę z mydłem na miejsca uszczelnienia i szukając bąbelków.

4. Uruchomienie wstępne (bez obciążenia)

1. Stopniowy wzrost ciśnienia: Zwiększ ciśnienie zasilania do zalecanych 6 bar (lub innej wartości wskazanej w dokumentacji), obserwując zachowanie suwaka.

2. Sprawdzenie ruchu: Upewnij się, że suwak porusza się płynnie, bez szarpnięć, zbyt głośnych dźwięków czy wibracji. Jeśli zauważysz niepokojące objawy, wyłącz zasilanie i zweryfikuj prawidłowość montażu.

3. Amortyzacja: Jeśli siłownik posiada układ regulowanej amortyzacji końcowej, ustaw dławiki tak, by suwak łagodnie hamował przy końcu skoku. Zbyt gwałtowne uderzenia w pozycjach krańcowych mogą uszkodzić uszczelki i zwiększyć hałas.

5. Montaż obciążenia i regulacja

1. Przymocowanie ładunku do suwaka: Wersja skrócona siłowników ZK ma zazwyczaj wózek lub płytkę montażową, do której można przykręcić element przenoszony (np. chwytak, uchwyt). Upewnij się, że śruby mają odpowiedni rozmiar i klasę wytrzymałości.

2. Sprawdzenie wyważenia: W aplikacjach, gdzie obciążenie jest znaczne, zadbaj o to, aby siły nie działały zbyt daleko od osi siłownika. Nadmierny moment może powodować kołysanie suwaka.

3. Próba ruchu z obciążeniem: Uruchom cykl roboczy i obserwuj, czy siłownik utrzymuje stabilność. Zanotuj ewentualne odchyłki, drgania lub nadmierny hałas.

6. Integracja z systemem sterowania

1. Czujniki położenia: W rowkach siłownika zamontuj kontaktronowe lub magnetyczne czujniki, ustawiając je w miejscach odpowiadających pozycjom krańcowym lub pośrednim. Dokręć je delikatnie, aby nie uległy przesunięciu w czasie pracy.

2. Okablowanie: Przeprowadź przewody czujników wzdłuż konstrukcji maszyny, unikając kątowych załamań czy miejsc narażonych na mechaniczne uszkodzenia.

3. Parametryzacja sterownika (PLC): Zdefiniuj w programie logiczne warunki dla sygnałów z czujników (np. potwierdzenie pozycji suwaka, start kolejnego etapu procesu itp.). Upewnij się, że czasy na sterowniku nie kolidują z faktycznym czasem ruchu siłownika.

7. Testy funkcjonalne i bezpieczeństwo

1. Seria próbnych cykli: Przeprowadź kilkadziesiąt powtórzeń ruchu z docelowym obciążeniem, sprawdzając, czy parametry pozostają stabilne.

2. Ocena temperatury: Dotknij obudowy siłownika po intensywnej pracy. Nadmierne nagrzewanie może oznaczać tarcie lub niewłaściwe ciśnienie.

3. Rozpoznanie ryzyk: Czy elementy ruchome kolidują z czymś w otoczeniu? Czy operator może sięgnąć w strefę pracy suwaka? W razie potrzeby zainstaluj osłony lub kurtyny bezpieczeństwa.

8. Przegląd okresowy i konserwacja

Prawidłowo zamontowany siłownik ZK będzie działał niezawodnie przez długi czas, jednak warto pamiętać o okresowych czynnościach serwisowych:

• Czyszczenie profilu: Usuń kurz, wióry i inne zanieczyszczenia zbierające się wokół szczeliny suwaka.

• Smarowanie (jeśli wymagane): W zależności od rodzaju uszczelnień, producent może zalecać okresowe naniesienie smaru na elementy ślizgowe.

• Kontrola zużycia zgarniaczy: Zużyte elementy wymień na oryginalne części zamienne od CPP PREMA.

• Sprawdzenie luzów: Upewnij się, że suwak nie ma wyczuwalnych drgań czy luzów. Jeśli się pojawią, może to oznaczać konieczność regulacji lub wymiany części prowadzących.

9. Najczęstsze błędy montażowe

• Przekrzywiony montaż: Nieprawidłowe wypoziomowanie lub niezgodny z osią ruchu montaż powoduje nadmierne obciążenie boczne i szybsze zużycie.

• Zbyt słabe lub zbyt mocne dokręcenie śrub: Może prowadzić do luzowania się elementów albo do deformacji profilu.

• Niewłaściwe ciśnienie w układzie: Zbyt niskie – siłownik może nie osiągać potrzebnej siły, zbyt wysokie – ryzyko przedwczesnego zużycia.

• Brak filtracji powietrza: Zanieczyszczenia w sprężonym powietrzu mogą prowadzić do uszkodzeń uszczelnień i elementów ślizgowych.

10. Modernizacje i rozbudowa

Jeśli zachodzi konieczność zmiany parametrów pracy:

• Zmiana skoku: W niektórych przypadkach istnieje opcja wymiany profilu na dłuższy czy krótszy, o ile suwak jest kompatybilny z nową długością.

• Dodatkowe czujniki: Można dołożyć czujniki sygnalizujące pozycje pośrednie, co daje większą elastyczność procesu produkcyjnego.

• Inny rodzaj przyłączy: Jeśli projekt maszyny wymaga zmian w sposobie prowadzenia przewodów, warto skonsultować się z producentem lub z autoryzowanym serwisem w celu modyfikacji.

11. Gwarancja i serwis

CPP PREMA udziela gwarancji na swoje siłowniki ZK, jednak obowiązuje ona pod warunkiem poprawnego montażu i eksploatacji zgodnej z instrukcją:

• Zachowanie warunków ciśnienia: Nie wolno przekraczać maksymalnego ciśnienia, np. 8 bar, jeśli taka granica jest wskazana w dokumentach.

• Unikanie nieautoryzowanych napraw: Wszelkie poważniejsze naprawy lub wymiany istotnych podzespołów powinien przeprowadzać serwis posiadający dostęp do oryginalnych części i dysponujący wiedzą techniczną.

• Dokumentacja przeglądów: Warto prowadzić rejestr czynności konserwacyjnych, co ułatwia ewentualne roszczenia gwarancyjne.

12. Bezpieczeństwo pracy z siłownikami ZK

• Zabezpieczenie przed upadkiem: W aplikacjach pionowych siłownik powinien mieć mechanizm zapobiegający swobodnemu opadaniu (np. zawór zwrotny) w razie zaniku ciśnienia.

• Odcięcie zasilania: Zawsze odłączaj sprężone powietrze i zasilanie elektryczne (sterowniki, czujniki) przed jakimikolwiek pracami konserwacyjnymi.

• Stosowanie środków ochrony indywidualnej: Rękawice, okulary ochronne i odzież robocza są wskazane zwłaszcza przy montażu w środowisku przemysłowym.

Poniżej przedstawiamy listę najczęściej pojawiających się pytań i odpowiedzi dotyczących siłowników pneumatycznych beztłoczyskowych [ZK] w wersji skróconej. Zagadnienia te wynikają z doświadczeń użytkowników, którzy chcą w pełni wykorzystać możliwości tych kompaktowych i wszechstronnych urządzeń.

1. Czym różnią się siłowniki ZK w wersji skróconej od tradycyjnych siłowników tłoczyskowych?

Siłowniki beztłoczyskowe ZK nie mają wysuwanego tłoczyska. Zamiast tego suwak porusza się wzdłuż profilu aluminiowego. Pozwala to na uzyskanie dużego skoku przy znacznie krótszej długości całkowitej. Wersja skrócona dodatkowo minimalizuje przestrzeń zajmowaną przez siłownik, co jest kluczowe w aplikacjach, gdzie miejsce jest mocno ograniczone.

2. Czy mogę zamontować siłownik w dowolnej pozycji – poziomej, pionowej lub ukośnej?

Tak. Konstrukcja ZK w wersji skróconej umożliwia pracę w dowolnej orientacji, pod warunkiem nieprzekraczania dopuszczalnych momentów zginających i sił bocznych. W aplikacjach pionowych warto zaopatrzyć układ w zabezpieczenie przed opadaniem suwaka w razie spadku ciśnienia (np. zawór zwrotny).

3. Jak dobrać odpowiednią średnicę i długość skoku siłownika?

Wybór zależy od wymagań aplikacji:

• Średnica decyduje o maksymalnej sile generowanej przez siłownik i odporności na obciążenia boczne.

• Długość skoku musi pokrywać zakres ruchu niezbędny w danym procesie.

Jeśli masz wątpliwości, najlepiej skonsultować się z działem technicznym CPP PREMA, który na podstawie danych o ciśnieniu, obciążeniu i dostępnej przestrzeni doradzi optymalny model.

4. Jakie są najważniejsze korzyści wynikające ze stosowania siłowników beztłoczyskowych ZK?

• Oszczędność miejsca: Brak tłoczyska ogranicza całkowitą długość siłownika.

• Różnorodność konfiguracji: Dostępne liczne warianty średnic, skoków i przyłączy.

• Wysoka precyzja: Suwak prowadzony w profilu zapewnia stabilny i powtarzalny ruch.

• Odporność na zanieczyszczenia: Uszczelnienia i zgarniacze skutecznie chronią wnętrze urządzenia.

5. Czy istnieje możliwość dostosowania siłowników ZK do ekstremalnych temperatur czy warunków korozyjnych?

Tak. Producent oferuje wersje specjalne z uszczelnieniami na wysokie temperatury (np. Viton) lub niskie (do -40°C), a także powłoki antykorozyjne i stal nierdzewną w elementach prowadzących. Należy już na etapie zamówienia sprecyzować, w jakich warunkach siłownik będzie pracował.

6. Czy mogę samodzielnie wydłużyć lub skrócić skok siłownika?

Zazwyczaj nie jest to możliwe do przeprowadzenia we własnym zakresie, ponieważ profil i suwak są dopasowane z dużą dokładnością. Jeśli potrzebujesz innego skoku, należy zamówić właściwy model lub skontaktować się z serwisem CPP PREMA w celu profesjonalnej modyfikacji (o ile jest to technicznie wykonalne).

7. Jak często należy serwisować siłownik ZK?

Zaleca się okresowe przeglądy co kilka miesięcy lub po określonej liczbie cykli, zależnie od intensywności i warunków pracy. Podczas przeglądu należy:

• Oczyścić powierzchnię profilu z pyłu,

• Sprawdzić stan zgarniaczy i uszczelek,

• Ocenić, czy nie występują oznaki zużycia czy korozji.

W aplikacjach bardzo wymagających (np. z wysokim zapyleniem, dużą wilgotnością) warto zwiększyć częstotliwość inspekcji.

8. Jakie są główne przyczyny uszkodzeń siłowników beztłoczyskowych?

• Przekraczanie dopuszczalnych obciążeń (m.in. momentów zginających), co może prowadzić do odkształceń profilu.

• Niewłaściwe ciśnienie powyżej zalecanego zakresu, skutkujące przyspieszonym zużyciem uszczelnień.

• Brak filtracji powietrza i zanieczyszczenia wewnątrz siłownika.

• Zaniedbanie regularnego serwisu i wymiany zużytych elementów (np. zgarniaczy).

9. Czy siłowniki ZK w wersji skróconej mogą działać w układzie zsynchronizowanym?

Tak, można stosować dwa (lub więcej) siłowniki równolegle i sterować nimi w taki sposób, by poruszały się synchronicznie. Należy jednak pamiętać o zastosowaniu odpowiedniego sterowania, które skompensuje różnice w przepływie powietrza i ciśnieniu. W niektórych aplikacjach niezbędne są układy sprzężenia zwrotnego z czujnikami położenia.

10. Jakie maksymalne prędkości ruchu można osiągnąć?

Przy sprzyjających warunkach (odpowiednie ciśnienie, niskie obciążenie, właściwe dławiki) można osiągnąć nawet kilka m/s. Trzeba jednak uwzględnić konieczność efektywnej amortyzacji na końcach skoku. Zbyt szybkie uderzenie przy krańcach może prowadzić do hałasu i uszkodzeń.

11. Jakie akcesoria są dostępne do siłowników ZK?

• Czujniki położenia (magnetyczne),

• Łapy montażowe, płyty czołowe, łączniki do aplikacji wieloosiowych,

• Regulowane amortyzatory (pneumatyczne lub hydrauliczne),

• Złącza kątowe i różne typy gwintów przyłączy,

• Specjalne zgarniacze czy dodatkowe paski osłonowe.

12. Czy można obsługiwać siłowniki ZK sterownikami proporcjonalnymi?

Jak najbardziej. Odpowiednie zawory proporcjonalne i regulator przepływu umożliwiają płynną regulację prędkości i siły siłownika. W praktyce oznacza to, że ZK może pracować z różnymi profilami ruchu (przyspieszenie, zwalnianie itp.), co jest przydatne w zaawansowanych systemach pozycjonowania czy robotyce.

13. W jaki sposób uniknąć zanieczyszczenia wnętrza siłownika?

• Stosuj odpowiednie filtry sprężonego powietrza, które usuną cząstki stałe i kondensat wody.

• Regularnie czyść profil z zewnątrz, usuwając pył i wióry.

• Pamiętaj o stanie zgarniaczy – jeśli są uszkodzone, natychmiast je wymień.

14. Czy siłowniki ZK nadają się do stref zagrożonych wybuchem (ATEX)?

Istnieją specjalne wykonania dostosowane do pracy w strefach ATEX. Wymagają jednak odpowiednich certyfikatów i często innych materiałów (np. antystatycznych). Skontaktuj się z CPP PREMA, aby sprawdzić dostępność takiej opcji i ustalić szczegóły.

15. Jak postępować w razie awarii siłownika?

• Wyłącz zasilanie powietrzem i energią sterującą.

• Zlokalizuj problem – czy jest to wyciek powietrza, mechaniczne uszkodzenie profilu, czy może zużyte uszczelnienia?

• Skontaktuj się z serwisem – w razie poważnych usterek zaleca się oddanie siłownika do autoryzowanego punktu naprawczego.

• Przeanalizuj przyczyny – sprawdź, czy awaria nie jest efektem przekroczenia parametrów pracy.

16. Czy siłowniki ZK wymagają dodatkowego smarowania?

Wiele nowoczesnych siłowników jest smarowanych fabrycznie na cały okres eksploatacji. Jednak w ciężkich warunkach (wysoka częstotliwość cykli, zapylenie, skrajne temperatury) producent może zalecać okresowe smarowanie. Informacje na ten temat znajdziesz w dokumentacji konkretnego modelu.

17. Czy mogę zastosować siłowniki ZK jako zamienniki innych typów siłowników beztłoczyskowych?

Często tak. Trzeba jednak sprawdzić, czy wymiary montażowe, ciśnienie i zakres skoku są zgodne z wymogami aplikacji. W razie wątpliwości warto poprosić producenta o rysunki techniczne w formie CAD, by upewnić się co do kompatybilności.

18. Jak zapewnić bezpieczeństwo operatorów podczas pracy siłownika?

• Osłony i barierki – zwłaszcza przy ruchomych częściach, które mogą stwarzać ryzyko przycięcia.

• Wyłączniki awaryjne (E-Stop) – łatwo dostępne w przypadku nieprzewidzianych sytuacji.

• Szkolenie personelu – operatorzy powinni znać podstawowe zasady obsługi, zagrożenia związane z pneumatyką i procedury bezpieczeństwa.

19. Czy siłowniki ZK są przyjazne środowisku?

Tak, główne materiały (aluminium, stal, tworzywa inżynieryjne) można poddawać recyklingowi, a konstrukcja beztłoczyskowa pomaga często zaoszczędzić na energii sprężonego powietrza dzięki mniejszym stratom. Dłuższa żywotność i rzadsze wymiany elementów przekładają się na mniejszy ślad węglowy całej aplikacji.
