Spust kondensatu pływakowy

Spust kondensatu pływakowy do instalacji sprężonego powietrza

Spust kondensatu pływakowy służy do automatycznego odprowadzania cieczy gromadzącej się w elementach instalacji sprężonego powietrza. Kondensat może zawierać wodę, olej oraz zanieczyszczenia oddzielone podczas chłodzenia, filtracji i uzdatniania sprężonego powietrza.

Działanie spustu opiera się na mechanicznym pływaku kontrolującym poziom cieczy. Gdy w urządzeniu lub obudowie filtra zgromadzi się odpowiednia ilość kondensatu, pływak uruchamia zawór odpływowy. Spust nie pracuje według stałego cyklu czasowego i nie wymaga zasilania elektrycznego.

Kategoria obejmuje dwa wykonania:

• 54.4001.AOK20B – zewnętrzny spust kondensatu przeznaczony między innymi do filtrów sprężonego powietrza, separatorów cyklonowych, zbiorników ciśnieniowych, osuszaczy i chłodnic końcowych. Urządzenie ma aluminiowy zbiornik, przyłącze wlotowe i wylotowe G1/2 oraz oddzielny spust ręczny.

• 54.4001.AOK16B – wewnętrzny spust kondensatu przeznaczony do montażu w obudowie filtra. Ma przyłącze montażowe G1/2 z gwintem zewnętrznym oraz odpływ Ø8 mm. Może działać automatycznie, półautomatycznie albo zostać otwarty ręcznie.

Model AOK20B jest przeznaczony do pracy przy ciśnieniu do 20 bar. Jego wydajność odprowadzania kondensatu wynosi 167 l/h przy ciśnieniu 7 bar. Model AOK16B jest przeznaczony do instalacji o maksymalnym ciśnieniu roboczym 16 bar. Producent podaje zakres automatycznego działania od 1,5 do 16 bar oraz minimalne ciśnienie zadziałania 0,3 bar.

Oba warianty mogą pracować z nieagresywnym kondensatem zawierającym powietrze, wodę lub olej. Zakres temperatury pracy wynosi od +1,5°C do +65°C. Zastosowanie z innym gazem technicznym albo medium niewymienionym w dokumentacji wymaga wcześniejszego potwierdzenia zgodności.

Zastosowanie pływakowych spustów kondensatu

Pływakowe spusty kondensatu stosuje się w instalacjach sprężonego powietrza, w których woda i olej oddzielone od strumienia powietrza muszą być regularnie usuwane. Dobór wykonania zależy przede wszystkim od miejsca montażu, maksymalnego ciśnienia, rodzaju przyłącza i ilości powstającego kondensatu.

Zewnętrzny spust kondensatu AOK20B może być podłączony do urządzenia lub elementu instalacji, w którym zbiera się kondensat. Producent przewiduje jego zastosowanie między innymi przy:

• filtrach sprężonego powietrza,

• separatorach cyklonowych,

• zbiornikach sprężonego powietrza,

• chłodnicach końcowych,

• osuszaczach sprężonego powietrza,

• sprężarkach tłokowych i śrubowych.

AOK20B ma własny aluminiowy zbiornik i dwa przyłącza G1/2. Wydajność odprowadzania wynosząca 167 l/h przy 7 bar pozwala stosować go w miejscach, w których powstaje większa ilość kondensatu. Maksymalne ciśnienie robocze wynosi 20 bar.

Wewnętrzny spust kondensatu AOK16B montuje się bezpośrednio w obudowie filtra lub kompatybilnego separatora. Jest przeznaczony przede wszystkim do filtrów sprężonego powietrza i separatorów cyklonowych wyposażonych w odpowiednie przyłącze G1/2. Odpływ kondensatu realizowany jest przez przyłącze o średnicy Ø8 mm.

AOK16B zajmuje niewiele miejsca poza obudową urządzenia, ponieważ mechanizm pływakowy znajduje się wewnątrz filtra. Masa spustu wynosi 0,04 kg, a podane wymiary gabarytowe to Ø38,5 × 90 mm. Model jest przeznaczony do maksymalnego ciśnienia 16 bar.

Oba spusty mogą odprowadzać nieagresywny kondensat składający się z wody, oleju i powietrza. Nie należy automatycznie przyjmować ich zgodności z agresywnymi chemicznie cieczami ani innymi gazami technicznymi. Takie zastosowanie powinno zostać wcześniej sprawdzone z producentem lub dostawcą.

Kondensatu zawierającego olej nie należy odprowadzać bezpośrednio do kanalizacji. Odpływ powinien prowadzić do odpowiedniego zbiornika albo separatora woda–olej, zgodnie z zasadami obowiązującymi w danym zakładzie.

Dane techniczne pływakowych spustów kondensatu

Parametry spustu należy dopasować do maksymalnego ciśnienia instalacji, temperatury pracy, rodzaju medium oraz konstrukcji urządzenia, z którego będzie odprowadzany kondensat.

Parametry wspólne

• rodzaj urządzenia: automatyczny mechaniczny spust kondensatu,

• sposób sterowania: mechanizm pływakowy kontrolowany poziomem cieczy,

• medium: nieagresywny kondensat zawierający powietrze, wodę lub olej,

• temperatura pracy: od +1,5°C do +65°C,

• zasilanie elektryczne: niewymagane,

• możliwość ręcznego opróżniania: tak.

AOK20B – zewnętrzny spust kondensatu

• numer indeksu: 54.4001.AOK20B,

• wykonanie: zewnętrzne,

• maksymalne ciśnienie robocze: 20 bar,

• wydajność odprowadzania przy 7 bar: 167 l/h,

• przyłącze dopływowe: G1/2,

• przyłącze odpływowe: G1/2,

• temperatura pracy: od +1,5°C do +65°C,

• masa: 0,6 kg,

• materiał zbiornika i obudowy: stop aluminium,

• uruchamianie odpływu: mechaniczny pływak sterujący zaworem bezpośredniego działania,

• dodatkowa funkcja: oddzielny ręczny spust przeznaczony do opróżniania i odpowietrzania.

AOK16B – wewnętrzny spust kondensatu

• numer indeksu: 54.4001.AOK16B,

• wykonanie: wewnętrzne, do montażu w obudowie filtra,

• maksymalne ciśnienie robocze: 16 bar,

• podawany przez producenta zakres automatycznego działania: 1,5–16 bar,

• minimalne ciśnienie automatycznego zadziałania: 0,3 bar,

• przyłącze montażowe: G1/2 z gwintem zewnętrznym,

• przyłącze odpływowe: Ø8 mm,

• temperatura pracy: od +1,5°C do +65°C,

• wymiary gabarytowe: Ø38,5 × 90 mm,

• masa: 0,04 kg,

• materiały wykonania: tworzywo sztuczne i mosiądz,

• tryby działania: automatyczny, półautomatyczny i ręczny.

W trybie automatycznym AOK16B odprowadza kondensat po podniesieniu pływaka przez zgromadzoną ciecz. Producent podaje również działanie półautomatyczne: po spadku ciśnienia w instalacji poniżej 0,1 bar spust otwiera się i odprowadza zgromadzony kondensat. Ręczne opróżnienie wykonuje się przez uniesienie dolnej mosiężnej części mechanizmu.

Podczas doboru nie należy zamiennie traktować ciśnienia maksymalnego, zalecanego zakresu automatycznej pracy i minimalnego ciśnienia zadziałania. Są to różne parametry opisujące warunki pracy mechanizmu.

Materiały konstrukcyjne spustów pływakowych

Konstrukcja spustu kondensatu zależy od sposobu montażu. Model zewnętrzny musi posiadać własny zbiornik na kondensat, natomiast model wewnętrzny wykorzystuje przestrzeń obudowy filtra lub separatora.

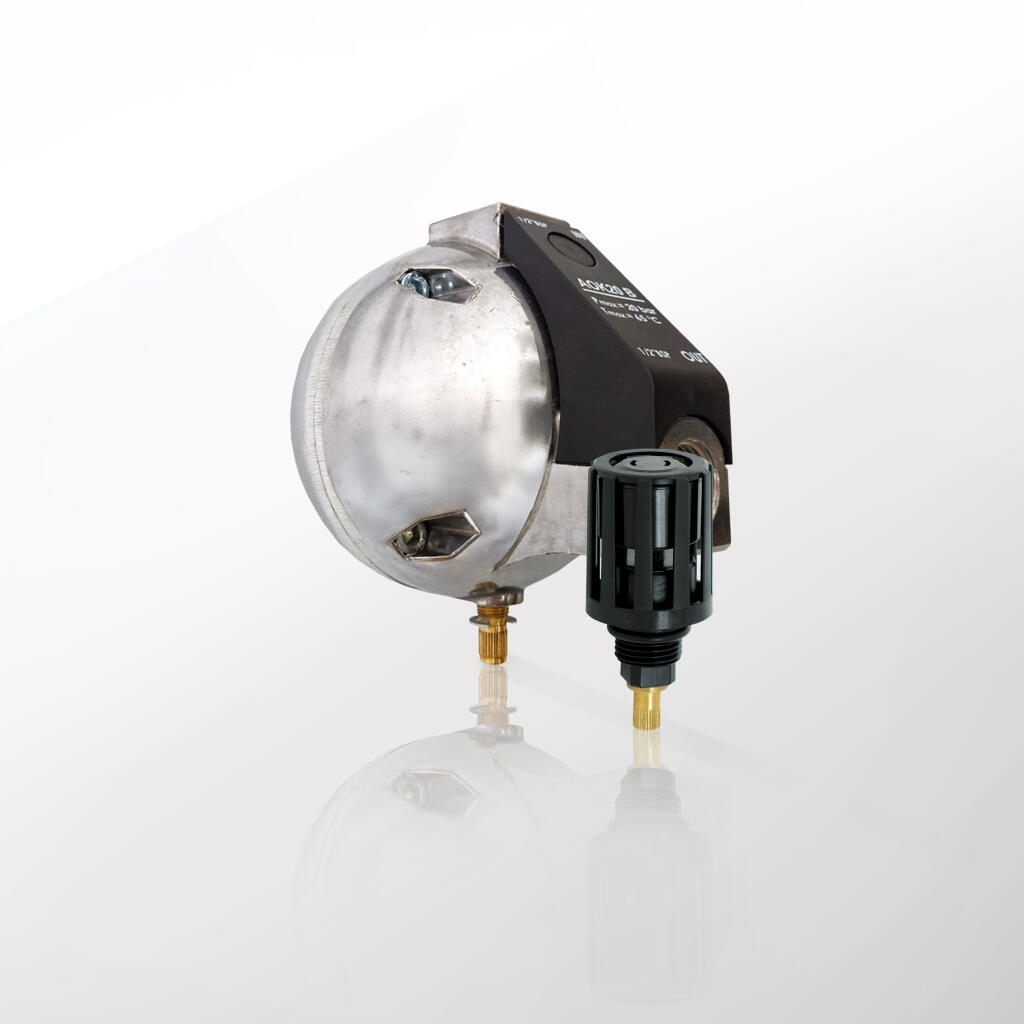

Konstrukcja AOK20B

Zewnętrzny spust kondensatu AOK20B ma zbiornik i obudowę wykonane ze stopu aluminium. W zbiorniku znajduje się pływak kontrolujący poziom kondensatu oraz mechaniczny zawór bezpośredniego działania. Po podniesieniu pływaka zawór otwiera drogę odpływu.

Aluminiowa obudowa stanowi jednocześnie komorę, w której przed odprowadzeniem gromadzi się kondensat. Urządzenie wyposażono w gwintowane przyłącze dopływowe G1/2 i przyłącze odpływowe G1/2. Osobny element ręcznego spustu pozwala opróżnić lub odpowietrzyć urządzenie podczas kontroli jego działania.

W mechanizmie zastosowano uszczelnienie typu O-ring odporne na kontakt z olejem obecnym w kondensacie. Nie oznacza to jednak zgodności z dowolną substancją chemiczną. Producent określa medium jako nieagresywny kondensat pochodzący z instalacji sprężonego powietrza.

Konstrukcja AOK16B

Wewnętrzny spust AOK16B wykonano z tworzywa sztucznego i elementów mosiężnych. Konstrukcja zawiera pływak, zawór sterowany poziomem cieczy oraz dolny element umożliwiający ręczne otwarcie odpływu.

Spust montowany jest w obudowie filtra za pomocą przyłącza G1/2 z gwintem zewnętrznym. Kondensat odprowadzany jest przez króciec Ø8 mm. Niewielka masa wynosząca 0,04 kg oraz wymiary Ø38,5 × 90 mm odpowiadają wewnętrznemu sposobowi zabudowy.

W AOK16B również zastosowano O-ring odporny na olej. Materiały dobrano do kontaktu z nieagresywnym kondensatem zawierającym wodę i olej. Przed zastosowaniem spustu z innymi cieczami albo gazami technicznymi należy potwierdzić zgodność materiałową.

Elementów spustu nie należy czyścić środkami, których zgodność z aluminium, mosiądzem, tworzywem lub materiałem uszczelnień nie została potwierdzona. Nie należy także wykonywać samodzielnych zmian konstrukcji pływaka, zaworu ani otworów odpływowych.

Montaż pływakowego spustu kondensatu

Przed rozpoczęciem montażu należy odłączyć obsługiwany fragment instalacji od źródła sprężonego powietrza, zamknąć zawory odcinające i całkowicie zredukować ciśnienie. Prace przy instalacji pozostającej pod ciśnieniem mogą spowodować niekontrolowany wypływ powietrza i kondensatu.

Przed instalacją należy sprawdzić:

• maksymalne ciśnienie w miejscu montażu,

• temperaturę pracy,

• rodzaj odprowadzanego medium,

• rozmiar i rodzaj przyłącza,

• dostępne miejsce,

• wymagany sposób zabudowy – zewnętrzny albo wewnętrzny,

• sposób dalszego zagospodarowania kondensatu.

Montaż zewnętrznego spustu AOK20B

AOK20B należy podłączyć jako zewnętrzny spust do punktu gromadzenia kondensatu. Przyłącze dopływowe i odpływowe ma rozmiar G1/2. Producent zaleca zamontowanie zaworu kulowego i elementu zatrzymującego zanieczyszczenia pomiędzy zbiornikiem ciśnieniowym lub innym obsługiwanym urządzeniem a dopływem do spustu.

W celu ograniczenia tworzenia się pęcherzy powietrza producent przewiduje zastosowanie elementu odpowietrzającego wkręcanego w przyłącze dopływowe. Droga dopływu kondensatu nie powinna być zablokowana zanieczyszczeniami.

Połączenia gwintowane należy uszczelnić materiałem przeznaczonym do instalacji sprężonego powietrza. Materiał uszczelniający nie może dostać się do wnętrza przewodu ani zaworu. Nie należy przekraczać momentów dokręcania przewidzianych dla danego przyłącza.

Odpływ należy skierować do zbiornika na kondensat lub układu separacji woda–olej. Przewód odpływowy nie powinien blokować swobodnego przepływu cieczy.

Montaż wewnętrznego spustu AOK16B

AOK16B należy zamontować wewnątrz kompatybilnej obudowy filtra lub separatora. Spust ma przyłącze G1/2 z gwintem zewnętrznym i odpływ Ø8 mm. Przed montażem trzeba sprawdzić zgodność przyłącza oraz dostępność miejsca dla pływaka.

Pływak musi mieć możliwość swobodnego poruszania się. Nie może stykać się z wkładem filtracyjnym, ścianką obudowy ani innymi elementami. Zablokowanie ruchu pływaka może uniemożliwić automatyczne otwarcie lub zamknięcie odpływu.

Do króćca Ø8 mm należy podłączyć odpowiedni przewód odprowadzający kondensat. Przewód powinien prowadzić do zbiornika lub separatora kondensatu i nie może być zagięty ani zatkany.

Kontrola po montażu

Po zakończeniu montażu instalację należy napełniać ciśnieniem stopniowo. Trzeba skontrolować szczelność wszystkich połączeń oraz sprawdzić drożność odpływu. Funkcję ręcznego opróżniania można wykorzystać do kontroli przepływu.

Podczas eksploatacji należy okresowo sprawdzać, czy kondensat nie zalega w filtrze, separatorze albo zbiorniku. W przypadku nieprawidłowego działania przed demontażem spustu trzeba ponownie odciąć dopływ sprężonego powietrza i całkowicie zredukować ciśnienie.

Najczęściej zadawane pytania o pływakowe spusty kondensatu

Jak działa spust kondensatu pływakowy?

Kondensat gromadzi się w zbiorniku spustu albo w obudowie filtra. Wzrost poziomu cieczy podnosi pływak, który uruchamia mechaniczny zawór odpływowy. Po odprowadzeniu kondensatu pływak opada, a zawór powraca do położenia zamkniętego.

Czy spust pływakowy wymaga zasilania elektrycznego?

Nie. Modele AOK20B i AOK16B wykorzystują mechaniczny pływak sterowany poziomem kondensatu. Nie wymagają zasilania 230 V ani sterownika czasowego.

Czym różni się AOK20B od AOK16B?

AOK20B jest urządzeniem zewnętrznym z własnym aluminiowym zbiornikiem. Ma wlot i wylot G1/2, pracuje przy ciśnieniu do 20 bar i odprowadza do 167 l/h kondensatu przy 7 bar.

AOK16B jest spustem wewnętrznym montowanym w obudowie filtra. Ma przyłącze G1/2 z gwintem zewnętrznym i odpływ Ø8 mm. Maksymalne ciśnienie produktu wynosi 16 bar.

Do jakiego medium przeznaczone są te spusty?

Spusty przeznaczone są do nieagresywnego kondensatu występującego w instalacjach sprężonego powietrza. Kondensat może zawierać powietrze, wodę i olej.

Czy spust można stosować z innymi gazami technicznymi?

Nie należy zakładać takiej zgodności bez sprawdzenia. W przypadku innych gazów technicznych albo cieczy niewymienionych w dokumentacji zastosowanie powinno zostać potwierdzone przez producenta lub dostawcę.

Jaki jest zakres temperatury pracy?

Oba modele są przeznaczone do pracy w temperaturze od +1,5°C do +65°C. Spust nie powinien pracować poza tym zakresem.

Jakie ciśnienie jest wymagane dla AOK16B?

Maksymalne ciśnienie produktu wynosi 16 bar. Producent podaje zakres automatycznego działania od 1,5 do 16 bar oraz minimalne ciśnienie automatycznego zadziałania 0,3 bar.

Co dzieje się po spadku ciśnienia w instalacji z AOK16B?

Producent przewiduje tryb półautomatyczny. Kiedy ciśnienie spadnie poniżej 0,1 bar, odpływ otwiera się i usuwa zgromadzony kondensat.

Czy kondensat można spuścić ręcznie?

Tak. AOK20B ma oddzielny ręczny spust służący do opróżniania i odpowietrzania. W AOK16B ręczne opróżnienie wykonuje się przez uniesienie dolnej mosiężnej części mechanizmu.

Gdzie można zamontować AOK20B?

Model może współpracować między innymi z filtrami sprężonego powietrza, separatorami cyklonowymi, zbiornikami ciśnieniowymi, osuszaczami, chłodnicami końcowymi oraz sprężarkami tłokowymi i śrubowymi.

Gdzie montuje się AOK16B?

AOK16B montowany jest wewnątrz kompatybilnej obudowy filtra lub separatora cyklonowego wyposażonego w odpowiednie przyłącze G1/2.

Czy AOK20B i AOK16B można stosować zamiennie?

Nie w każdym przypadku. Produkty różnią się sposobem zabudowy, ciśnieniem maksymalnym, konstrukcją przyłączy, wymiarami oraz wydajnością. Przed wyborem trzeba sprawdzić konstrukcję filtra lub separatora i warunki pracy instalacji.

Dokąd należy odprowadzić kondensat?

Kondensat powinien trafiać do przeznaczonego do tego zbiornika lub instalacji oczyszczania. Jeśli zawiera olej, powinien zostać skierowany do separatora woda–olej przed dalszym odprowadzeniem.

Co należy sprawdzać podczas eksploatacji?

Należy kontrolować drożność dopływu i odpływu, szczelność przyłączy, swobodny ruch mechanizmu oraz skuteczne odprowadzanie kondensatu. Przed demontażem lub czyszczeniem instalacja musi zostać odcięta od źródła sprężonego powietrza i całkowicie rozprężona.
