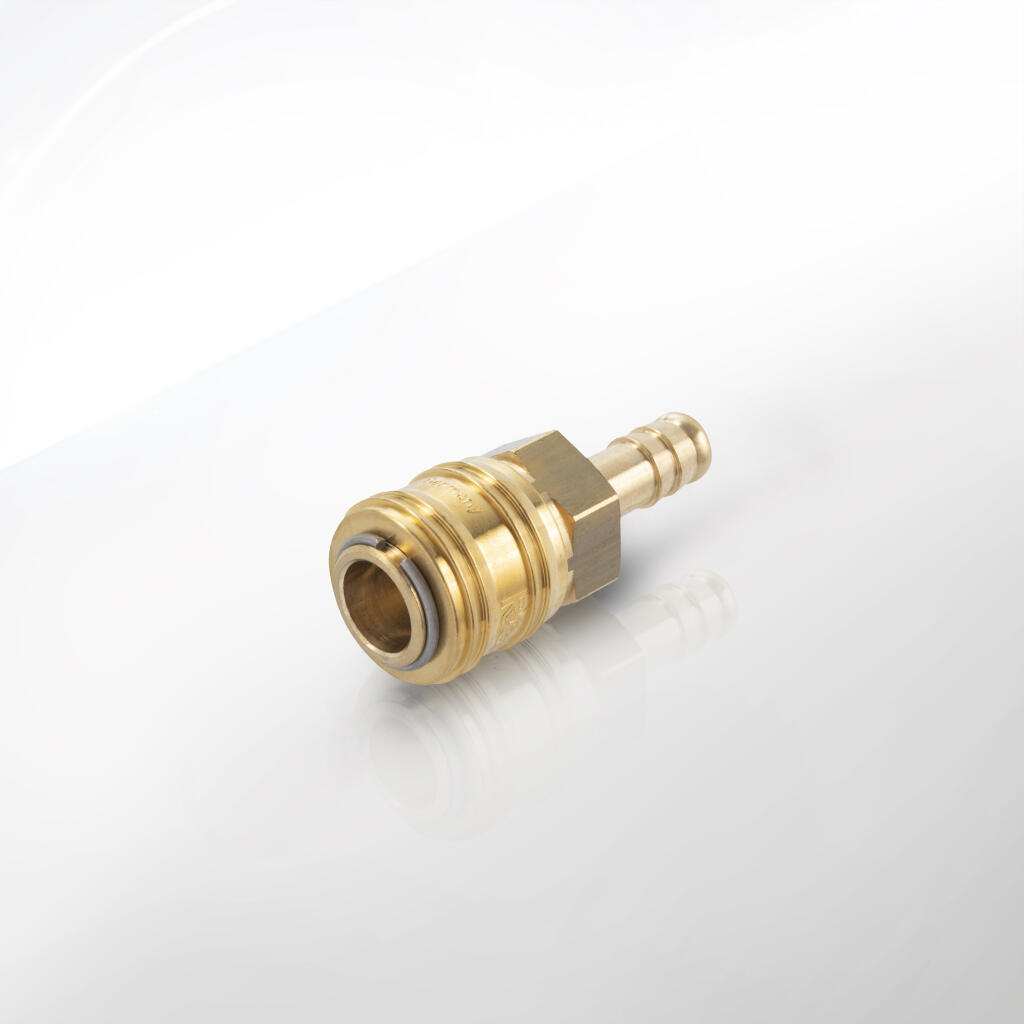

Szybkozłącza i króćce DN 5

Szybkozłącza i króćce pneumatyczne DN 5 od CPP PREMA to nowoczesne i niezawodne komponenty, stworzone z myślą o instalacjach pneumatycznych, które wymagają szybkiego, a zarazem bezpiecznego łączenia przewodów. Kategoria ta — Szybkozłącza i króćce DN 5 — obejmuje szeroką gamę produktów, znajdujących zastosowanie w wielu branżach przemysłu, warsztatach czy sektorze usług. Wszystkie modele wyróżniają się kompaktowym rozmiarem, a jednocześnie wysoką wytrzymałością na różne czynniki zewnętrzne.

Wielką zaletą produktów DN 5 jest jednostronne odcinanie przepływu medium. Oznacza to, że w chwili rozłączenia szybkozłącza ciśnienie w przewodzie pozostaje stabilne w obrębie pozostałej części systemu. To wyjątkowo przydatne w sytuacjach, kiedy zależy nam na zminimalizowaniu strat powietrza czy innego medium. Jednocześnie takie rozwiązanie zapewnia większe bezpieczeństwo dla operatorów. Unikają oni bowiem nagłego wyrzutu sprężonego powietrza podczas rozłączania.

Firma CPP PREMA od lat funkcjonuje na rynku pneumatycznym, dostarczając rozwiązania, które ułatwiają pracę zarówno w sektorze przemysłowym, jak i warsztatowym. Warianty DN 5 są adresowane do zróżnicowanych potrzeb użytkowników — od hobbystów i mechaników w niewielkich warsztatach, aż po specjalistyczne linie produkcyjne, gdzie wymagane są szybkie przezbrojenia i niezawodność działania przez całą dobę.

W obrębie kategorii DN 5 można znaleźć szybkozłącza z różnymi rodzajami gwintów, np. G1/8, G1/4 czy G3/8, a także króćce do węży o różnych średnicach, na przykład fi 4 mm, fi 6 mm, fi 9 mm czy fi 10 mm. Dzięki temu każdy może dopasować odpowiedni komponent do konkretnej konfiguracji instalacji pneumatycznej. Niektóre warianty są wyposażone w system skręcany, umożliwiający jeszcze stabilniejsze osadzenie króćca w wężu. Inne zaś pozwalają na prostsze, szybkie nałożenie węża, co jest szczególnie wygodne w często modyfikowanych układach.

Kluczową cechą asortymentu DN 5 jest odporność na wibracje i wstrząsy. W praktyce oznacza to, że nawet w trudnych warunkach pracy, np. na linii produkcyjnej z wieloma ruchomymi elementami, szybkozłącza CPP PREMA zachowują szczelność i stabilność. Taka trwałość przekłada się na mniejszą liczbę przestojów serwisowych, a w konsekwencji także na ograniczenie kosztów związanych z konserwacją czy wymianą podzespołów.

Wiele modeli z tej serii wykonuje się z mosiądzu niklowanego, który jest materiałem cenionym za odporność na korozję, zwłaszcza przy kontakcie z wilgocią i olejami. Powierzchnia poddana procesowi niklowania zachowuje estetyczny wygląd, co może mieć znaczenie w branżach, gdzie oprócz funkcjonalności liczy się również prezencja stanowiska pracy. W ofercie dostępne są także wersje ze stali nierdzewnej, przeznaczone do jeszcze bardziej wymagających aplikacji, na przykład w przemyśle spożywczym czy farmaceutycznym.

Dodatkową zaletą jest łatwość obsługi. Mechanizm odcinający i blokujący w szybkozłączach DN 5 wymaga jedynie odciągnięcia tulei gniazda, aby rozłączyć czy podłączyć króciec. Ta prosta czynność pozwala na szybką zmianę konfiguracji linii pneumatycznej bez potrzeby użycia skomplikowanych narzędzi. Operatorzy doceniają taką funkcjonalność, gdy muszą w krótkim czasie przygotować maszyny do innego rodzaju pracy.

Efektywne gospodarowanie sprężonym powietrzem to kolejny powód, dla którego produkty DN 5 cieszą się zainteresowaniem. W dobrze zaprojektowanych instalacjach pneumatycznych nawet niewielkie nieszczelności mogą generować odczuwalne koszty energii. Dzięki precyzyjnemu wykonaniu i solidnym uszczelnieniom (zwykle z materiału NBR 70) szybkozłącza CPP PREMA w minimalnym stopniu przyczyniają się do strat powietrza. W efekcie całość pracuje bardziej wydajnie, a przedsiębiorstwo notuje realne oszczędności.

Nie można również pominąć aspektu bezpieczeństwa eksploatacji. Podczas pracy ze sprężonym powietrzem, które może mieć ciśnienie do 20 bar, kluczowa jest pewność, że połączenia nie rozszczelnią się w sposób niekontrolowany. Jednostronne odcinanie w DN 5 daje pewność, że podczas odłączania wtyku medium nie wystrzeli nieoczekiwanie w stronę operatora. Dzięki temu minimalizuje się ryzyko wypadków, co ma znaczenie zarówno w kontekście prawnym (BHP), jak i w dbałości o zdrowie personelu.

Wśród modeli DN 5 można też znaleźć rozwiązania grodziowe, co oznacza, że część szybkozłącza może być zamontowana bezpośrednio w przegrodzie czy ścianie urządzenia. Takie warianty szczególnie przydają się wtedy, gdy instalacja jest zabudowana, a jedyne, co musi być dostępne z zewnątrz, to punkt przyłączeniowy przewodu. Operator nie musi zaglądać do wnętrza maszyny, żeby szybko i bezpiecznie podłączyć wąż.

Kolejnym atutem oferty CPP PREMA jest pomoc techniczna i szeroka dostępność części zamiennych. Jeśli którykolwiek z elementów ulegnie zużyciu, np. uszczelka czy sprężyna, producent i jego dystrybutorzy często udostępniają zestawy naprawcze. Dzięki temu nie ma konieczności wymiany całego szybkozłącza, co przekłada się na niższe koszty utrzymania linii pneumatycznej w dłuższej perspektywie czasu.

Podsumowując, Opis Produktu CPP PREMA w kontekście kategorii DN 5 skupia się na kluczowych zaletach:

• Jednostronne odcinanie, które poprawia bezpieczeństwo i ogranicza straty powietrza.

• Różnorodność wariantów (różne gwinty, różne rozmiary węży, modele skręcane lub na wcisk).

• Wytrzymałość i odporność na wibracje, wysoki nacisk i trudne warunki pracy.

• Łatwość obsługi dzięki intuicyjnemu mechanizmowi zatrzaskowemu i kompaktowej budowie.

• Materiał dostosowany do potrzeb (mosiądz niklowany lub stal nierdzewna), co gwarantuje ochronę przed korozją.

• Bezpieczeństwo — brak ryzyka wystrzału medium przy rozłączaniu.

Wybór szybkozłączy i króćców pneumatycznych DN 5 jest szczególnie trafny, gdy zależy nam na połączeniu kompaktowych wymiarów z wydajnością i bezpieczeństwem. Te zalety sprawiają, że asortyment DN 5 od CPP PREMA znajduje zastosowanie w wielu branżach oraz zróżnicowanych typach instalacji. Poniżej przedstawiono najważniejsze obszary, w których produkty te są szeroko wykorzystywane.

1. Warsztaty samochodowe i wulkanizacyjne

W warsztatach samochodowych często pracuje się z narzędziami pneumatycznymi, takimi jak klucze udarowe, pistolety lakiernicze czy urządzenia do pompowania opon. Szybkozłącza DN 5 umożliwiają szybkie i bezpieczne przełączanie się między różnymi końcówkami roboczymi. Dzięki temu mechanik nie traci czasu na żmudne odkręcanie i zakręcanie przewodów.

Jednostronne odcinanie w szybkozłączach DN 5 zapobiega niekontrolowanemu spadkowi ciśnienia w układzie. To istotne, gdy w warsztacie jest jedna główna linia sprężonego powietrza, rozprowadzająca medium do kilku stanowisk. Operatorzy mogą więc odłączać węże bez obaw, że w innym miejscu ktoś straci ciśnienie potrzebne do pracy.

2. Linie produkcyjne w przemyśle

Przemysł produkcyjny, w którym automatyzacja i efektywność są kluczowe, niezwykle ceni sobie systemy skracające przestoje oraz umożliwiające szybkie modyfikacje linii. Szybkozłącza i króćce DN 5 znakomicie sprawdzają się w miejscach, gdzie roboty czy siłowniki pneumatyczne wymagają częstej wymiany lub konserwacji przewodów.

W środowiskach o wysokim natężeniu pracy liczy się także zdolność elementów do wytrzymywania wibracji i uderzeń. Konstrukcja produktów DN 5 od CPP PREMA została przemyślana tak, aby minimalizować ryzyko rozszczelnienia czy wypięcia wtyku. Jednocześnie kompaktowe wymiary pozwalają zmieścić się w ciasnych przestrzeniach maszyn i urządzeń.

3. Branża motoryzacyjna i testowa

Poza warsztatami naprawczymi, produkty DN 5 odgrywają rolę w fabrykach samochodowych, gdzie istnieją linie montażowe wyposażone w narzędzia pneumatyczne do wkręcania, nitowania czy lakierowania. Króćce i szybkozłącza DB 5** (pardon, DN 5)** pomagają w utrzymaniu wysokiego tempa produkcji, a mechanizm jednostronnego odcinania chroni przed gwałtownym spadkiem ciśnienia.

W testach motoryzacyjnych, gdzie samochody przechodzą kontrolę szczelności układów czy testy wytrzymałościowe, DN 5 także znajduje zastosowanie. Umożliwia sprawne przyłączanie urządzeń pomiarowych do poszczególnych komponentów samochodów, bez ryzyka niekontrolowanych wycieków powietrza czy płynów.

4. Rolnictwo i maszyny rolnicze

W gospodarstwach rolnych coraz częściej stosuje się rozwiązania pneumatyczne. Przykładowo, może to być zasilanie opryskiwaczy, narzędzi do siewu czy do czyszczenia maszyn. Króćce DN 5 znakomicie pasują do takich aplikacji, łącząc niewielką masę z wysoką wytrzymałością na zanieczyszczenia.

Dzięki solidnym uszczelkom z NBR 70 oraz odporności na wilgoć (zwłaszcza w wersjach z mosiądzu niklowanego czy stali nierdzewnej), instalacje rolnicze oparte na DN 5 łatwo utrzymać w czystości. Ponadto łatwość szybkiego podłączania i odłączania przewodów jest bezcenna, gdy prace w polu wymagają nagłych zmian konfiguracji lub szybkiej wymiany węży.

5. Warsztaty rzemieślnicze i pracownie hobbystyczne

Nie tylko profesjonalne fabryki i duże warsztaty doceniają kompaktowe szybkozłącza DN 5. Także mniejsze zakłady rzemieślnicze — np. stolarnie, warsztaty renowacji mebli czy pracownie artystyczne — wykorzystują sprężone powietrze do zasilania różnych narzędzi. Pistolet lakierniczy, gwoździarka czy zszywacz pneumatyczny działają efektywniej, gdy można je szybko podłączać i odłączać od źródła ciśnienia.

Króćce i szybkozłącza z serii DN 5 oferują odpowiednią przepustowość powietrza do takich zadań, bez zbędnego obciążenia węży. Kompaktowy rozmiar i nieduży ciężar przekładają się na komfort pracy — zwłaszcza gdy operator musi manipulować narzędziem przez wiele godzin dziennie.

6. Systemy HVAC i sprężonego powietrza

W branży HVAC (Heating, Ventilation, Air Conditioning) również korzysta się z rozwiązań pneumatycznych. Może to być automatyka sterująca zaworami, siłowniki otwierające i zamykające klapy wentylacyjne czy systemy kontrolno-pomiarowe. Szybkozłącza DN 5 pomagają instalatorom w szybkim montażu i demontażu węży, co bywa kluczowe przy serwisowaniu i konserwacji układów klimatyzacyjnych i wentylacyjnych.

Z kolei w zakładach produkcyjnych, gdzie występują rozległe systemy sprężonego powietrza, zastosowanie rozwiązań DN 5 zwiększa elastyczność rozbudowy i modernizacji instalacji. Dzięki jednostronnemu odcinaniu medium wszelkie modyfikacje można przeprowadzać bez konieczności przerywania pracy innych działów w firmie.

7. Branża spożywcza i farmaceutyczna

Choć bardziej wymagające sektory częściej sięgają po wersje ze stali nierdzewnej, to i w standardowych wersjach z mosiądzu niklowanego szybko­złącza DN 5 znajdują zastosowanie tam, gdzie higiena i czystość mają priorytetowe znaczenie. Przykładem mogą być linie pakujące, urządzenia dozujące czy systemy etykietujące, w których elementy pneumatyczne są niezbędne do dokładnego i szybkiego przenoszenia produktów.

W tej branży często stosuje się środki czyszczące o niewielkiej agresywności chemicznej. Mosiądz niklowany dobrze radzi sobie w środowisku o wzmożonej wilgotności i częstych zabiegach mycia. Jeśli jednak zachodzi potrzeba użycia silniejszych substancji lub panują wyższe temperatury, zawsze można wybrać odmianę DN 5 ze stali nierdzewnej, by zwiększyć odporność na korozję.

8. Laboratoria i placówki naukowe

W mniejszych laboratoriach, gdzie wykorzystuje się narzędzia pneumatyczne lub prowadzi się testy przy użyciu sprężonego powietrza, szybkozłącza DN 5 ułatwiają szybkie przepinanie aparatury z jednego stanowiska na drugie. Jednocześnie nieduża średnica nominalna (DN 5) wystarcza do wielu procedur badawczych, gdzie nie ma potrzeby dużych przepływów powietrza.

Kolejną zaletą jest czystość pracy. Jednostronne odcinanie i szczelne połączenia sprawiają, że ryzyko zanieczyszczenia powietrza czy rozniesienia pyłów zostaje zredukowane. W laboratoriach medycznych czy biologicznych to szczególnie ważne, bo wpływa na wiarygodność wyników i bezpieczeństwo pracy personelu.

9. Serwis mobilny i usługi w terenie

Firmy oferujące serwis mobilny, np. naprawę maszyn bezpośrednio u klienta, cenią sobie kompaktowe szybkozłącza DN 5 za wygodę transportu i łatwą obsługę. W pojeździe serwisowym zazwyczaj znajduje się sprężarka, a przewody muszą być szybko zwijane, rozwijane i przepinane, zależnie od napotkanych usterek.

Dodatkowo, jednostronne odcinanie medium zabezpiecza przed utratą ciśnienia podczas jazdy. Personel serwisowy nie musi obawiać się nagłego spadku ciśnienia w zbiorniku, gdy odłączy narzędzie od kompresora. W trudnych warunkach polowych, np. na placu budowy, te cechy mają kluczowe znaczenie dla wydajności i bezpieczeństwa pracy.

10. Obszary specjalistyczne

W niektórych sektorach, takich jak przemysł morski czy lotniczy, również dochodzi do sytuacji, w których stosowane są niewielkie i niezawodne szybkozłącza. Chociaż w tych branżach częściej sięga się po większe średnice lub złącza o bardziej specjalistycznych normach, DN 5 może być pomocne w obsłudze drobniejszych, mniej obciążonych układów czy urządzeń pokładowych.

Jednostronne odcinanie oraz wytrzymałe uszczelnienia przydatne są także tam, gdzie panują wibracje spowodowane ruchem statku, samolotu czy maszyn ciężkich. Z tego względu operatorzy lub inżynierowie odpowiedzialni za utrzymanie ruchu nierzadko decydują się na szybkozłącza DN 5 od CPP PREMA właśnie ze względu na ich niezawodność i łatwość eksploatacji.

Średnica Nominalna DN 5

Liczba “5” w nazwie kategorii odnosi się do średnicy nominalnej (DN), określającej przybliżoną średnicę przewodu wewnątrz elementów złącza. Jest to wartość, która wpływa na przepływ powietrza (lub innego medium) przez szybkozłącze. W porównaniu do większych standardów (np. DN 7,2), DN 5 oferuje nieco mniejszą przepustowość, ale jednocześnie wyróżnia się kompaktowymi rozmiarami.

Dla użytkowników oznacza to, że szybkozłącze DN 5 jest idealne do zastosowań, w których mamy do czynienia z narzędziami o średnim zapotrzebowaniu na powietrze. Klucze pneumatyczne o niewielkim lub umiarkowanym poborze, pistolety do przedmuchiwania, niewielkie siłowniki czy manipulatory – wszystkie te urządzenia pracują wydajnie przy DN 5, nie generując zbędnych strat ciśnienia.

Maksymalne Ciśnienie Pracy

Większość modeli w kategorii DN 5 została zaprojektowana do pracy przy ciśnieniu dochodzącym do 20 bar. Taka wartość jest wystarczająca w znakomitej większości standardowych aplikacji pneumatycznych, zwłaszcza w warsztatach, liniach produkcyjnych czy branży motoryzacyjnej.

W praktyce ciśnienie robocze w warsztatach waha się zwykle w granicach 6–8 bar, zaś w zastosowaniach bardziej przemysłowych może sięgać 10–12 bar. Zapas do 20 bar daje więc pewien margines bezpieczeństwa, chroniąc przed ewentualnymi skokami ciśnienia (np. przy gwałtownych włączeniach sprężarki).

Temperatura Pracy

Standardowe uszczelki NBR 70 wykorzystywane w szybkozłączach DN 5 umożliwiają pracę w temperaturach od 0°C do około +80°C. Taki zakres sprawdza się w większości zastosowań przemysłowych, warsztatowych czy rolniczych. W razie potrzeby, np. w aplikacjach wysokotemperaturowych lub narażonych na działanie substancji chemicznych, można rozważyć uszczelki o innej specyfikacji, o ile producent oferuje takie warianty.

Jeśli zaś chodzi o materiały korpusu, to mosiądz niklowany (lub stal nierdzewna) wytrzymują kontakt z typowymi olejami i substancjami eksploatacyjnymi używanymi w systemach pneumatycznych, nie tracąc przy tym swoich właściwości mechanicznych.

Jednostronne Odcinanie

Charakterystyczną cechą tych szybkozłączy jest jednostronne odcinanie przepływu medium. W praktyce działa to tak, że po rozłączeniu wtyku z gniazdem, zawór w gnieździe zamyka się automatycznie, uniemożliwiając wypływ powietrza z instalacji. Dzięki temu operator nie musi martwić się o spadek ciśnienia w reszcie systemu.

Warto jednak pamiętać, że wtyk (króciec) w standardowych modelach DN 5 nie ma własnego zaworu. Przy rozłączeniu w króćcu nie zostaje zablokowany przepływ, co oznacza, że ciśnienie “od strony wtyku” (np. w krótkim odcinku węża podłączonym do narzędzia) zostanie upuszczone. Jest to jednak zwykle objętość nieznaczna, dzięki czemu nie ma ryzyka niebezpiecznego wystrzału powietrza.

Materiały i Konstrukcja

Mosiądz niklowany jest materiałem najczęściej stosowanym przy produkcji elementów DN 5. Powłoka niklowa chroni przed korozją i ułatwia utrzymanie elementów w czystości. Nikiel nadaje także estetyczny połysk, co bywa atutem w branżach, gdzie liczy się wygląd stanowiska pracy.

Stal nierdzewna to kolejna opcja, ceniona tam, gdzie kontakt z wilgocią, chemikaliami lub bardzo wysoką temperaturą jest codziennością. W praktyce konstrukcja jest podobna do tej z mosiądzu niklowanego, zmienia się jedynie główny surowiec. Korzyścią jest większa odporność na agresywne środowisko, wadą – wyższa cena w porównaniu z mosiądzem.

Rodzaje Gwintów i Końcówek

W obrębie DN 5 od CPP PREMA użytkownicy znajdą różne warianty gwintów – np. G1/8, G1/4, G3/8 – co pozwala na dopasowanie szybkozłącza do istniejącej instalacji. Z kolei króćce występują w opcjach do różnych średnic węży: 4 mm, 6 mm, 9 mm, 10 mm, a nawet 8x6 mm (dla węży o konkretnej średnicy wewnętrznej i zewnętrznej).

Takie zróżnicowanie ułatwia projektowanie spójnych instalacji pneumatycznych o jednolitych standardach. Pozwala też na ich prostszą modernizację. Jeśli w przyszłości zmienią się wymagania co do przepływu, wystarczy wymienić króćce na inny rozmiar, nie rezygnując z dotychczasowego typu szybkozłączy.

Odporność na Wibracje i Udary

W wielu aplikacjach przemysłowych istotne jest, aby połączenia pneumat­yczne nie rozszczelniały się pod wpływem drgań czy uderzeń. Mechanizmy odcinające i blokujące w DN 5 są skonstruowane tak, by kulki (lub zapadki) mocno trzymały wtyk w gnieździe, chroniąc przed przypadkowym rozłączeniem.

Wyniki testów wewnętrznych i opinie użytkowników potwierdzają, że produkty CPP PREMA zachowują szczelność i funkcjonalność nawet przy długotrwałej eksploatacji w zakładach o podwyższonym poziomie hałasu i drgań, np. w hutach, fabrykach motoryzacyjnych czy warsztatach ciężkiego sprzętu.

Przepływ Powietrza

Nominalna średnica DN 5 przekłada się na zdolność przesyłu powietrza w granicach zwykle wystarczających dla większości narzędzi warsztatowych i średnio obciążonych maszyn. Choć wartość przepływu (mierzona w l/min przy określonym ciśnieniu, np. 6 bar) może różnić się w zależności od konkretnego producenta i konstrukcji gniazda, to w przypadku DN 5 typowe jest kilkaset litrów na minutę.

Kiedy porównujemy DN 5 z większymi średnicami (np. DN 7,2 czy DN 10), oczywiście przepływ jest nieco niższy. Jednak do zasilania większości narzędzi spotykanych w warsztatach — takich jak klucze pneumatyczne, pistolety malarskie czy niewielkie siłowniki — przepływ DN 5 jest w zupełności wystarczający.

Masa i Gabaryty

Kompaktowy rozmiar i niewielka masa to atuty złączy DN 5. Operatorzy, którzy często przepinają narzędzia pneumatyczne, doceniają lekkość węży i ich końcówek, co wpływa na komfort pracy. W systemach przemysłowych natomiast ma to znaczenie przy planowaniu przestrzennym — niewielkie szybkozłącza można łatwo wkomponować w ciasne korytarze kablowe czy rozdzielacze.

Standardy i Certyfikaty

Wiele modeli DN 5 od CPP PREMA jest zgodnych z normami branżowymi (np. DIN, ISO), co gwarantuje pewien poziom uniwersalności. W związku z tym można je łączyć z wtykami o tym samym profilu pochodzącymi od innych producentów, chociaż zawsze zaleca się trzymanie się jednej marki, aby zachować najwyższą gwarantowaną szczelność i jakość.

Podsumowanie Danych Technicznych

• Średnica nominalna: DN 5 (kompaktowa budowa, średni przepływ powietrza).

• Ciśnienie robocze: do 20 bar (zapas w stosunku do typowych 6–10 bar w większości aplikacji).

• Temperatura pracy: około 0°C do +80°C (uszczelki NBR 70).

• Mechanizm: jednostronne odcinanie (blokada przepływu w gnieździe przy rozłączeniu).

• Materiał: mosiądz niklowany lub stal nierdzewna (odporność na korozję, wysoka trwałość).

• Gwinty: G1/8, G1/4, G3/8 (i inne) w zależności od potrzeb instalacji.

• Końcówki węży: różne średnice (np. 4 mm, 6 mm, 9 mm, 10 mm), w tym warianty skręcane i grodziowe.

Dzięki powyższym cechom szybkozłącza i króćce DN 5 stanowią uniwersalne rozwiązanie do instalacji wymagających niezawodnej, a zarazem kompaktowej aparatury pneumatycznej. Odporne na wibracje, proste w obsłudze i łatwe do utrzymania w czystości — spełniają potrzeby szerokiego grona użytkowników.

Materiały, z jakich wykonane są szybkozłącza i króćce DN 5, mają ogromne znaczenie dla trwałości, odporności na korozję oraz bezpieczeństwa użytkowania. Firma CPP PREMA oferuje w tym zakresie różnorodne warianty, pozwalające dopasować się do konkretnych wymagań aplikacji.

Mosiądz Niklowany

Wiele modeli DN 5 produkowanych jest z mosiądzu niklowanego. Sam mosiądz jest stopem miedzi i cynku, wyróżniającym się dobrymi właściwościami mechanicznymi oraz dość wysoką odpornością na korozję. Jednak dopiero powłoka niklowa zapewnia wzmocnioną ochronę przed utlenianiem oraz estetyczne wykończenie powierzchni.

• Odporność na czynniki chemiczne: Niklowanie czyni powierzchnię bardziej odporną na działanie olejów, smarów i wilgoci, co jest ważne w branży motoryzacyjnej czy przemysłowej.

• Łatwość czyszczenia: Gładka powłoka niklowa nie sprzyja osadzaniu brudu czy kurzu, dzięki czemu utrzymanie szybkozłączy w dobrym stanie jest mniej kłopotliwe.

• Estetyka: W niektórych środowiskach, np. w laboratoriach czy miejscach ekspozycyjnych, klienci zwracają uwagę na prezencję osprzętu. Mosiądz niklowany wygląda schludnie i profesjonalnie.

Stal Nierdzewna

Drugą, często wybieraną opcją jest stal nierdzewna (INOX). Nadaje się ona znakomicie do zastosowań w środowiskach agresywnych chemicznie, o wysokiej wilgotności czy w kontakcie z żywnością. W takim otoczeniu mosiądz mógłby się okazać niewystarczająco odporny, a stal nierdzewna utrzyma parametry mechaniczne i wizualne przez dłuższy czas.

• Brak podatności na rdzewienie: Nawet w bezpośrednim kontakcie z wodą czy substancjami korozyjnymi, stal nierdzewna zachowuje swoją integralność.

• Wyższa twardość: Stal nierdzewna potrafi lepiej radzić sobie z uderzeniami czy ścieraniem, choć sama technologia obróbki jest droższa.

• Zastosowania higieniczne: Branża spożywcza, farmaceutyczna czy medyczna wymagają materiałów łatwych w dezynfekcji i nie reagujących z produktami. Stal nierdzewna idealnie wpisuje się w te wymogi.

Stal Sprężynowa i Elementy Blokujące

W szybkozłączach DN 5 występuje mechanizm kulkowy lub zapadkowy, w którym kluczowe role pełnią sprężyny i kulki blokujące. Często wykorzystuje się stal sprężynową o wysokiej wytrzymałości zmęczeniowej. Dzięki temu nawet po wielu tysiącach cykli łączenia i rozłączania element nie traci swoich właściwości.

Kulki blokujące zazwyczaj tworzy się ze stali łożyskowej, która charakteryzuje się znaczną twardością i odpornością na ścieranie. Ich gładka powierzchnia pozwala na płynne wchodzenie w rowki wtyku i gniazda, zapewniając solidne i szczelne połączenie.

Uszczelki (NBR 70 i inne)

Niezbędnym składnikiem każdego szybkozłącza są uszczelki. W modelach DN 5 od CPP PREMA najczęściej spotkamy uszczelki NBR 70, będące gumą akrylonitrylo-butadienową o twardości 70 w skali Shore’a. Dlaczego właśnie ten materiał?

1. Elastyczność: Pozwala na zachowanie szczelności przy ciśnieniu do 20 bar.

2. Odporność na oleje: NBR radzi sobie dobrze z olejami hydraulicznymi i innymi powszechnie stosowanymi w branży przemysłowej.

3. Zakres temperatur: Do +80°C w standardowych warunkach, co jest wystarczające w większości instalacji pneumatycznych.

Oczywiście, jeśli aplikacja tego wymaga (np. wyższych temperatur, agresywniejszych chemikaliów), producent może zastosować też inne mieszanki elastomerowe, takie jak FKM (Viton) czy EPDM. Ważne jest, aby dostosować rodzaj uszczelki do konkretnego medium i warunków środowiskowych.

Powłoki i Obróbka Powierzchniowa

W przypadku mosiądzu niklowanego, proces niklowania odbywa się w specjalistycznych kąpielach galwanicznych, gdzie na powierzchnię elementu nanoszona jest powłoka niklu o określonej grubości. Zbyt cienka powłoka mogłaby łatwo się wycierać, natomiast zbyt gruba może zaburzać wymiary elementu, utrudniając poprawne działanie mechanizmu. CPP PREMA dba o to, by utrzymać optymalny balans pomiędzy ochroną a precyzją wymiarów.

W sytuacjach ekstremalnych lub bardzo specjalistycznych można spotkać się z dodatkowymi powłokami, np. chromowaniem, cynkowaniem stopowym lub anodyzowaniem (jeśli element wykonany jest z aluminium). Jednak w typowych modelach DN 5 najczęściej wystarcza niklowanie albo pełna nierdzewna konstrukcja.

Właściwości Mechaniczne a Bezpieczeństwo

Wytrzymałość na rozciąganie, ściskanie czy ścinanie to kluczowe parametry decydujące o bezpieczeństwie podczas użytkowania szybkozłączy DN 5 pod wysokim ciśnieniem. Dzięki doborowi materiałów o podwyższonych właściwościach mechanicznych (mosiądz niklowany, stal nierdzewna, stal łożyskowa) ryzyko pęknięcia czy rozerwania elementu jest znikome, o ile przestrzegane są zalecenia producenta co do maksymalnego ciśnienia i temperatury.

Ponadto odporność na mikroodkształcenia (np. w gwintach czy na powierzchniach uszczelniających) ma duże znaczenie dla wieloletniej eksploatacji. Jeśli gwint w szybkozłączu ulegnie zbytniemu zużyciu, istnieje zagrożenie nieszczelności, a z czasem także wyrwania wtyku. Materiały stosowane przez CPP PREMA w DN 5 zostały wybrane tak, by zminimalizować ryzyko takich problemów.

Wpływ Warunków Zewnętrznych

Warunki pracy — np. częste zmiany temperatury, kontakt z pyłem, wilgocią i chemikaliami — mogą znacząco przyspieszać korozję czy zużycie elementów pneumatycznych. Dlatego to właśnie wybór odpowiedniego materiału stanowi jedną z najważniejszych decyzji przy projektowaniu instalacji.

• Mosiądz niklowany doskonale sprawdza się w środowiskach umiarkowanych, gdzie wilgotność i zabrudzenia nie są skrajnie wysokie.

• Stal nierdzewna pozostaje królem w aplikacjach, w których liczy się niemal całkowita ochrona przed korozją i dezynfekcją (np. w przemyśle spożywczym).

Jeśli instalacja ma pracować w przestrzeniach narażonych na ekstremalny mróz czy bardzo wysokie temperatury, warto sprawdzić dostępne warianty uszczelek i ewentualnie rozważyć model z bardziej wytrzymałej stali o podwyższonym standardzie.

Poprawny montaż szybkozłączy i króćców DN 5 to fundament ich sprawnego działania i bezpieczeństwa użytkowania. Poniżej przedstawiono uniwersalne wskazówki, które pomogą w uniknięciu najczęstszych błędów i zapewnią długotrwałą eksploatację systemu pneumatycznego.

1. Przygotowanie Miejsca Pracy

Przed przystąpieniem do montażu warto zadbać o uporządkowane stanowisko i odpowiednie oświetlenie. Należy wyłączyć dopływ sprężonego powietrza i opróżnić węże z resztek ciśnienia, aby uniknąć niebezpieczeństwa przypadkowego wystrzału powietrza. Upewnij się, że wszystkie potrzebne narzędzia (klucze, nożyce do węży, taśma teflonowa lub uszczelniająca pasta) są w zasięgu ręki.

2. Dobór Odpowiednich Elementów

Zanim zaczniesz montować króciec do węża czy łączyć gniazdo z linią pneumatyczną, sprawdź zgodność gwintów i średnic. Jeśli posiadasz szybkozłącze DN 5 z gwintem G1/4, upewnij się, że w instalacji masz przygotowane gniazdo o tym samym standardzie.

Ważne jest też dobranie właściwej średnicy węża — np. fi 6 mm czy fi 9 mm. Zbyt wąski wąż może ograniczać przepływ, a zbyt luźny będzie trudny do właściwego uszczelnienia. Pomoże w tym dokładna dokumentacja od producenta, gdzie znajdziesz informacje o kompatybilnych rozmiarach.

3. Przycinanie i Przygotowanie Węża

Jeśli montujesz króciec bezpośrednio na nowym wężu, należy go równo przyciąć. Użyj dedykowanych nożyc lub obcinaka do węży pneumatycznych, aby uzyskać czystą krawędź, pozbawioną postrzępionych fragmentów. Nierówności mogłyby utrudniać nasadzenie króćca i prowadzić do potencjalnych nieszczelności.

Sprawdź, czy wewnątrz węża nie ma zanieczyszczeń (np. opiłków), które mogłyby dostać się do instalacji. W przypadku wykrycia jakichkolwiek zanieczyszczeń przepłucz wąż sprężonym powietrzem lub przetrzyj go ostrożnie suchą ściereczką.

4. Montaż Króćca na Wężu

W zależności od wybranego modelu DN 5 możesz mieć do czynienia z króćcem:

• Zwykłym, który wymaga nałożenia węża i zabezpieczenia opaską zaciskową.

• Skręcanym, który ma nakrętkę i obejmę, umożliwiające mocne dokręcenie i uszczelnienie (np. króciec skręcany do przewodu fi 8x6 mm).

W przypadku opcji skręcanej najpierw nasuń nakrętkę na wąż, następnie umieść wąż na stożkowej części króćca i wsuń go do oporu. Następnie dokręć nakrętkę, zwracając uwagę, by nie przekroczyć zalecanego momentu obrotowego. Zbyt mocne dokręcenie może zniszczyć wąż lub uszkodzić gwint.

5. Uszczelnianie Gwintów

Poza końcówkami do węży, w DN 5 często występują gwinty — np. G1/8, G1/4 czy G3/8. Aby uniknąć wycieków, należy je właściwie uszczelnić. Najpopularniejszym i najprostszym rozwiązaniem jest taśma PTFE (teflonowa), nawijana na gwint w kierunku zgodnym z kierunkiem wkręcania (zwykle 2–3 warstwy). Można też sięgnąć po pastę uszczelniającą do gwintów, pamiętając, by nadmiar nie przedostawał się do wnętrza przewodu.

Dokręcaj gwint kluczem z umiarem. Zbyt duża siła może zniszczyć gwint bądź spowodować pęknięcie korpusu, zwłaszcza w elementach mosiężnych. Jeśli zauważysz opór sygnalizujący, że osiągnąłeś maksimum, nie dokręcaj na siłę dalej.

6. Łączenie Gniazda z Króćcem

Kiedy wszystkie części są już przymocowane do węży i/lub do instalacji pneumatycznej, czas na właściwe podłączenie szybkozłącza (gniazda) z wtykiem (króćcem). W modelach DN 5 wystarczy odciągnąć tuleję na gnieździe, wsunąć wtyk aż do oporu, a następnie puścić tuleję. Powinno nastąpić wyraźne kliknięcie, świadczące o zablokowaniu kulek we właściwym miejscu.

Aby się upewnić, że połączenie jest pewne, spróbuj delikatnie pociągnąć wąż z króćcem. Jeśli nie da się go wyciągnąć bez ponownego odciągnięcia tulei, oznacza to, że mechanizm blokujący działa prawidłowo.

7. Test Ciśnieniowy

Po zakończeniu montażu podłącz kompresor i stopniowo zwiększaj ciśnienie w instalacji. Obserwuj, czy w miejscu łączenia nie pojawiają się żadne nieszczelności (np. “syczenie” powietrza, pęcherzyki przy spryskaniu wodą z mydłem). Jeśli stwierdzisz wyciek, wyłącz dopływ powietrza, rozmontuj połączenie i spróbuj ponownie uszczelnić gwint lub poprawić sposób osadzenia węża.

8. Bezpieczeństwo

Podczas montażu i testowania pamiętaj o zasadach BHP. Pracuj w okularach ochronnych, szczególnie w momencie pierwszego podania ciśnienia do układu. Jednostronne odcinanie w DN 5 gwarantuje bezpieczeństwo podczas rozłączania, jednak zawsze warto pamiętać o tym, by nie kierować wylotu węża czy pistoletu w stronę ludzi.

9. Konserwacja Okresowa

Choć szybkozłącza DN 5 są projektowane jako elementy wymagające minimalnej konserwacji, to jednak w zależności od intensywności i warunków pracy warto co pewien czas przeprowadzić kontrolę. Obejrzyj uszczelki pod kątem zużycia lub spękań, oczyść zabrudzenia i ewentualnie nałóż niewielką ilość oleju do narzędzi pneumatycznych na elementy blokujące (o ile rekomenduje to producent).

Unikaj stosowania agresywnych środków chemicznych, które mogą uszkodzić gumę NBR lub powłokę niklowaną. Jeśli korzystasz z instalacji w środowisku o wysokim zanieczyszczeniu (np. pył, drobne wióry metalowe), warto regularnie przedmuchiwać gniazdo i wtyk sprężonym powietrzem, aby pozbyć się osadów z mechanizmu kulkowego.

10. Diagnoza Problemów

Jeśli zauważysz, że szybkozłącze DN 5 traci szczelność albo staje się trudniejsze w obsłudze:

• Sprawdź stan uszczelek i wymień je w razie potrzeby.

• Przekonaj się, czy kulki blokujące nie są zabrudzone ani skorodowane.

• Zobacz, czy gwinty nie uległy uszkodzeniu.

W razie problemów z określeniem źródła nieszczelności możesz użyć roztworu wody i mydła, nakładanego pędzelkiem na miejsce łączenia. Jeśli pojawią się bąbelki, oznacza to wyciek powietrza.

Dzięki stosowaniu się do powyższej Instrukcji Montażu możesz mieć pewność, że korzystasz w pełni z zalet szybkozłączy i króćców DN 5, bez ryzyka awarii i przykrych niespodzianek. Prawidłowo zainstalowane i konserwowane elementy potrafią służyć przez wiele lat, zachowując wysoką szczelność i sprawność mechaniczną.

1. Czym wyróżniają się szybkozłącza DN 5 spośród innych średnic nominalnych?
Szybkozłącza o średnicy nominalnej DN 5 łączą kompaktowe wymiary z wystarczającym przepływem powietrza dla większości narzędzi warsztatowych. Są lżejsze i mniejsze od wariantów DN 7,2 czy DN 10, co ułatwia pracę w ciasnych przestrzeniach. Jednocześnie umożliwiają pracę przy ciśnieniach do 20 bar, co zaspokaja typowe potrzeby w branży pneumatycznej.

2. Jakie są korzyści ze stosowania jednostronnie odcinających szybkozłączy DN 5?
Jednostronne odcinanie sprawia, że w chwili rozłączenia zawór blokuje wypływ powietrza po stronie gniazda. Dzięki temu cała reszta instalacji pozostaje pod ciśnieniem, co ogranicza straty medium i podnosi poziom bezpieczeństwa. Operator nie odczuwa gwałtownego wyrzutu powietrza ani nagłego spadku ciśnienia w innych punktach układu.

3. Czy mogę łączyć szybkozłącza od różnych producentów, jeśli mają taką samą średnicę DN 5?
Istnieje duże prawdopodobieństwo, że gniazdo i wtyk od różnych marek będą pasować do siebie, o ile posiadają identyczny profil i spełniają te same normy (np. ISO, DIN). Jednak aby zachować gwarantowaną szczelność i żywotność, często zaleca się stosować komplet elementów od jednego producenta, np. CPP PREMA.

4. Jaka jest różnica między króćcem skręcanym a króćcem zwykłym?
Króciec skręcany wyposażony jest w nakrętkę i/lub obejmę, którą dokręca się na wężu, zapewniając mocne i szczelne połączenie. Zwykły króciec zwykle wymaga tylko nasunięcia węża i zabezpieczenia go opaską. W trudniejszych warunkach (duże ciśnienie, wibracje) króciec skręcany bywa pewniejszy, choć jego montaż zajmuje nieco więcej czasu.

5. Jakie są najczęstsze przyczyny nieszczelności w szybkozłączach DN 5?
Najpopularniejsze powody to:

• Zły dobór uszczelek (np. materiał nieodpowiedni do danego medium).

• Niewłaściwe lub zbyt słabe uszczelnienie gwintów (brak taśmy teflonowej lub pasty).

• Uszkodzenia mechaniczne kul blokujących lub tulei na skutek uderzeń i zabrudzeń.

• Zanieczyszczenia, które dostają się pomiędzy uszczelkę a powierzchnię uszczelniającą.

6. Czy produkty DN 5 można wykorzystywać w systemach z innymi mediami niż powietrze?
Choć podstawowym przeznaczeniem jest sprężone powietrze, nic nie stoi na przeszkodzie, by w określonych warunkach stosować szybkozłącza DN 5 do innych gazów lub nawet cieczy o podobnej lepkości. Ważne jest jednak, by sprawdzić kompatybilność materiałową uszczelek i korpusu z danym medium. W razie wątpliwości warto skonsultować się z działem technicznym CPP PREMA.

7. Jak długo można eksploatować szybkozłącze DN 5, zanim pojawi się konieczność wymiany?
Trwałość zależy od intensywności użytkowania, warunków środowiskowych i częstotliwości konserwacji. W normalnych warunkach, przy regularnej kontroli i czyszczeniu, elementy te mogą działać wiele lat, zachowując szczelność. Zużyciu najszybciej ulegają uszczelki i kulki — ich wymiana (o ile jest dostępny zestaw naprawczy) często pozwala wydłużyć żywotność produktu.

8. Czy szybkozłącza i króćce DN 5 są odporne na mróz?
W temperaturach poniżej 0°C uszczelki NBR tracą część swojej elastyczności, co może wpływać na szczelność. Jeśli jednak ciśnienie nie jest bardzo wysokie, a samo złącze zostało zabezpieczone przed gromadzeniem się wilgoci w środku, możliwe jest operowanie w ujemnych temperaturach. W zastosowaniach arktycznych czy bardzo zimowych lepiej jednak wybrać uszczelki dedykowane do niskich temperatur, by uniknąć pękania gumy.

9. Jak dbać o elementy DN 5 w warunkach dużego zapylenia?
Przede wszystkim warto zaopatrzyć się w nakładki ochronne na gniazdo i wtyk, by brud nie dostawał się do środka. Po każdej zmianie przyłącza lub okresowo można przedmuchać elementy sprężonym powietrzem, usuwając drobiny pyłu. Regularna kontrola kul blokujących oraz tulei pozwala wykryć i usunąć zanieczyszczenia zanim spowodują one nadmierne zużycie.

10. Gdzie kupić oryginalne szybkozłącza i króćce DN 5 od CPP PREMA?
Najbezpieczniej jest zaopatrzyć się w produkty u autoryzowanych dystrybutorów albo bezpośrednio na stronie producenta. W ten sposób mamy pewność, że otrzymujemy oryginalny wyrób, objęty gwarancją i spełniający wszelkie normy jakościowe. Można też skorzystać z oferty sklepów internetowych specjalizujących się w pneumatyce, zwracając uwagę na opinie i certyfikaty sprzedawcy.
