Tulejki wzmacniająca do przewodów PA, PE, PU seria 80.0134

Tulejki wzmacniające mosiężne do przewodów PA, PE i PU to niewielkie, ale niezwykle istotne elementy, które umożliwiają bezpieczne i stabilne wykonanie połączeń w instalacjach skręcanych (tzw. instalacjach zaciskanych baryłką). Producentem tych tulejek jest CPP PREMA, marka o ugruntowanej pozycji na rynku, znana z dostarczania rozwiązań do łączenia rur i przewodów w szerokiej gamie zastosowań. W niniejszej kategorii – Złączki mosiężne uniwersalne do rur miedzianych CU, PE, PA seria 10000 – tulejki te pełnią kluczową funkcję we wzmocnieniu ścianek przewodów z tworzyw sztucznych, co przekłada się na długotrwałą eksploatację i zwiększone bezpieczeństwo instalacji.

Czym są tulejki wzmacniające?

Tulejki wzmacniające (inaczej nazywane wkładkami usztywniającymi albo wkładkami do zaciskanych instalacji) to cylindryczne elementy o określonej średnicy zewnętrznej i wewnętrznej. Wykonane zostały z mosiądzu – stopu miedzi i cynku – cieszącego się dużym uznaniem w przemyśle ze względu na wysoką odporność korozyjną, zdolność do zachowania stabilności wymiarowej, a także możliwość pracy w szerokim zakresie temperatur. W przypadku instalacji z udziałem przewodów z tworzyw sztucznych (PA, PU, PE) tulejki spełniają rolę „wkładek wewnętrznych”, które wsuwamy do wnętrza węża, aby wzmocnić jego ścianki przed procesem skręcania baryłką i nakrętką.

Dlaczego stosujemy tulejki?

Przewody wykonane z tworzyw sztucznych – poliamidu (PA), poliuretanu (PU) czy polietylenu (PE) – cieszą się popularnością z racji elastyczności, lekkości oraz odporności na korozję. Niestety, w porównaniu z rurami metalowymi, ścianki węży z tworzyw bywają podatne na odkształcenia mechaniczne, zwłaszcza w miejscu zaciśnięcia. Z tego powodu, jeśli instalacja korzysta z zaciskowych złączek baryłkowych (z serii 10000 lub innych), przewody z tworzywa mogą się deformować albo nie utrzymywać wymaganej szczelności. Wkładka mosiężna (tulejka) zapobiega temu, wypełniając wnętrze przewodu, usztywniając go podczas dokręcania, a przez to umożliwiając uzyskanie równomiernego nacisku na całą średnicę węża.

Różne rozmiary tulejek

Firma CPP PREMA rozumie, że w praktyce spotykamy się z przewodami tworzywowymi o różnych wymiarach i zastosowaniach. Dlatego właśnie w gamie tulejek wzmacniających znajdziemy m.in.:

• Tulejka mosiężna D 8/6 – dedykowana pod przewody o określonej średnicy zewnętrznej i wewnętrznej, z marginesem usztywnienia rzędu 2 mm.

• Tulejka mosiężna D 6/4 – zapewnia różnicę 2 mm w ściance, co sprawdza się w cieńszych rurach PA, PE, PU.

• Tulejka mosiężna D 10/8 – do większych przekrojów, gdzie ścianki przewodów wynoszą około 1 mm.

• Tulejka mosiężna D 12/9 – stworzona z myślą o grubszym wężu, w którym wnętrze to 9 mm, a zewnętrzna średnica to ok. 12 mm, typowe w pneumatyce przemysłowej o średnim ciśnieniu.

• Tulejka mosiężna D 4/2,7 – do bardzo wąskich przewodów, np. do sterowania pneumatycznego w małych systemach precyzyjnych.

Każda z tulejek jest perfekcyjnie dopasowana do grupy złączek skręcanych (baryłka + nakrętka + korpus) należących do serii 10000, co gwarantuje kompatybilność i sprawne przeprowadzenie montażu. Dzięki temu nie ma potrzeby szukania uniwersalnych rozwiązań, które często okazują się nieoptymalne.

Dlaczego mosiądz?

Zarówno w branży hydraulicznej, jak i pneumatycznej, mosiądz jest szeroko wykorzystywany z powodu swoich cennych właściwości:

1. Odporność na korozję – kontakt z wodą, wilgocią, a nawet niektórymi substancjami chemicznymi nie wywołuje intensywnych procesów korozji, tak jak zdarza się to w przypadku stali węglowej.

2. Właściwa twardość i plastyczność – mosiądz jest wystarczająco twardy, aby utrzymać kształt, a zarazem wystarczająco plastyczny, by dobrze współpracować z materiałem tworzywa sztucznego i metalowymi elementami złączki.

3. Dobre przewodnictwo ciepła – w wielu zastosowaniach przemysłowych to cecha pożądana, choć w kontekście tulejek wzmacniających ważniejsze jest przewodnictwo mechaniczne i stabilność wymiarowa.

4. Łatwość obróbki – tulejki można wytwarzać w procesie toczenia i precyzyjnego frezowania, co zapewnia otrzymanie dokładnych tolerancji wymiarowych.

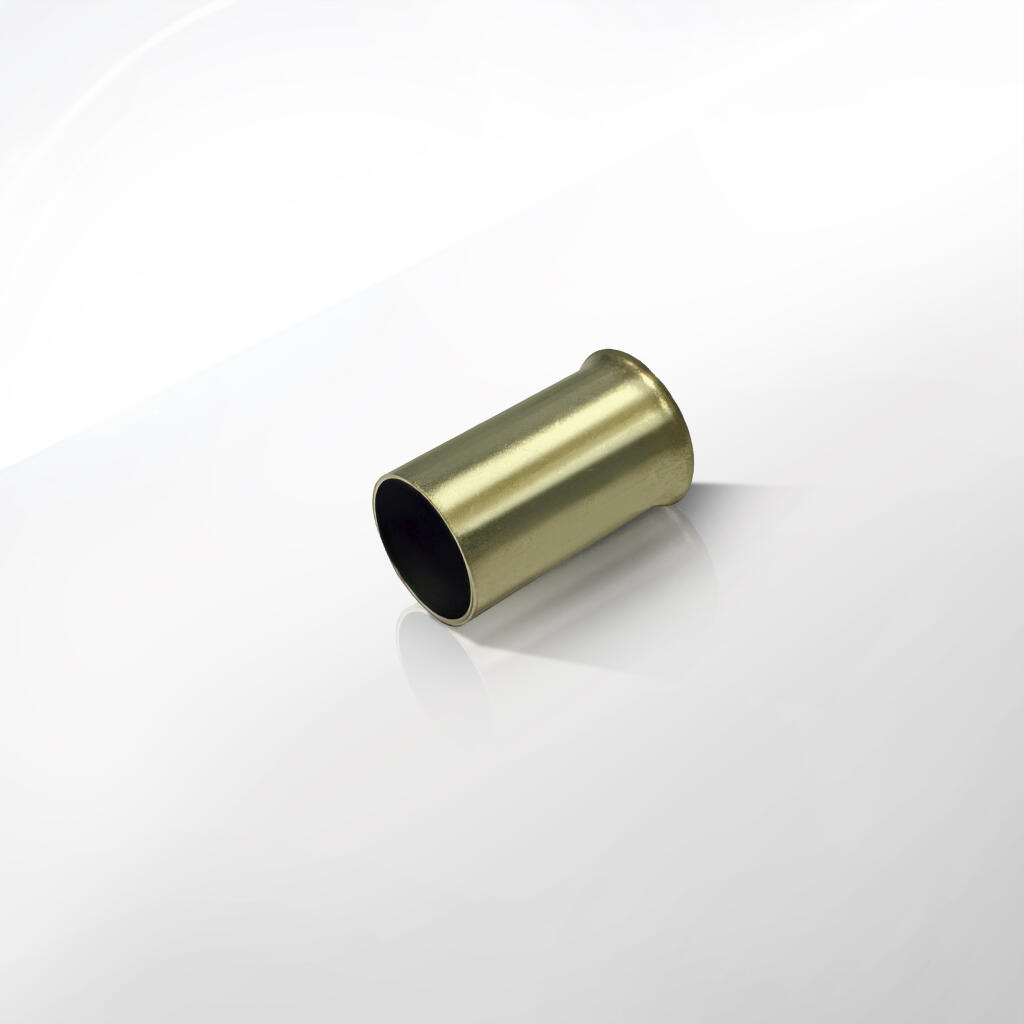

Wygląd i konstrukcja

Każda tulejka ma kształt cylindryczny, z otworem wzdłuż całej długości, do którego wchodzi cieńsza część wewnętrzna węża. Długość tulejki, jej grubość ścianki i średnica wewnętrzna zostały tak zaprojektowane, by w procesie dokręcania baryłką i nakrętką:

• Tulejka przyjmowała siłę docisku złączki,

• Przewód z tworzywa zachował okrągły przekrój,

• System był szczelny i odporny na drgania czy wibracje.

Uniwersalność zastosowań

Choć te tulejki z definicji pasują do przewodów w instalacjach wykonywanych z PA, PE czy PU, nic nie stoi na przeszkodzie, aby użyć ich w innych kontekstach, o ile wymiary przewodów i parametry pracy będą zgodne z możliwościami tulejki i złączki. Przykładowo, w niektórych systemach chłodzenia wodnego, w drobnych liniach automatyki przemysłowej, w instalacjach LPG (po uprzednim sprawdzeniu zgodności z normami) – wszędzie tam, gdzie elastyczny przewód wymaga solidnego wzmocnienia w miejscu połączenia.

Atuty zakupu tulejek w CPP PREMA

• Gwarancja zgodności: Wybierając tulejki i akcesoria z jednej linii (seria 10000), mamy pewność, że elementy do siebie pasują.

• Wieloletnie doświadczenie producenta: CPP PREMA działa na rynku od lat, stale udoskonalając procesy produkcji i wprowadzając nowe rozwiązania.

• Certyfikowana jakość: Materiały podlegają kontroli, co minimalizuje ryzyko wad produkcyjnych.

• Przejrzysta dokumentacja: Dostępne tabele doboru i poradniki instalacyjne pomagają klientom właściwie wybrać rozmiar tulejki i poprawnie zamontować ją w układzie.

Tulejki wzmacniające do przewodów PA, PE, PU (seria 10000) to niewielkie elementy, które odgrywają ogromną rolę w instalacjach złączek skręcanych. Dzięki nim rurki z tworzyw sztucznych stają się bardziej odporne na zgniecenie i deformację, a cała instalacja – szczelniejsza i długotrwale bezawaryjna. Marka CPP PREMA zaspokaja szerokie potrzeby klientów, oferując różnorodne średnice – od 4/2,7 aż po 12/9 – i dbając, by każdy aspekt montażu był prosty, szybki i skuteczny.

 Tulejki wzmacniające z mosiądzu do przewodów PA, PE, PU mogą wydawać się drobnym detalem, lecz ich rola w rozmaitych systemach przesyłu mediów jest kluczowa. Dzięki temu, że wzmacniają i usztywniają ścianki przewodów z tworzyw sztucznych, stają się nieodzownym komponentem w wielu branżach i sytuacjach. Oto niektóre spośród licznych obszarów ich zastosowania:

1. Przemysł pneumatyczny
   W szeroko rozumianej pneumatyce, gdzie przepływa sprężone powietrze, przewody poliamidowe (PA) czy poliuretanowe (PU) są bardzo popularne ze względu na swoją elastyczność i odporność na zagięcia. Jednocześnie, przy połączeniach skręcanych w wyższych ciśnieniach (np. 6–12 bar), rurki mogą się łatwo odkształcać pod naciskiem baryłki. Wkładka mosiężna w postaci tulejki D 6/4 czy D 8/6 zapobiega spłaszczaniu lub deformacji ścianki. Dzięki temu systemy pneumatyczne w fabrykach, warsztatach, liniach produkcyjnych mogą działać niezawodnie.

2. Instalacje ciśnieniowe w motoryzacji i transporcie
   W wielu pojazdach użytkowych i maszynach rolniczych stosuje się węże z tworzyw sztucznych do przesyłu powietrza, np. w systemach hamulcowych czy wspomagania. Choć często spotyka się tam połączenia metalowe, to w mniej obciążonych obwodach stosuje się właśnie przewody PA/PU. Dodanie tulejki D 10/8 czy D 12/9 pozwala przystosować węże do warunków drgań i wibracji w kabinie lub podwoziu.

3. Układy wodne i chłodnicze
   Choć do wody częściej stosuje się rury z polietylenu (PE), w rozwiązaniach mobilnych czy tymczasowych ceni się elastyczność i lekkość przewodów. Jeżeli planujemy zaciskane połączenie baryłkowe – szczególnie w wyższych temperaturach (np. systemy chłodzenia maszyn) – tulejka wzmacniająca zapobiega utracie szczelności na styku węża z złączką.
   Wyobraźmy sobie niewielki zestaw chłodzenia wodnego w warsztacie stolarskim, układ chłodzenia w automatyce produkcyjnej albo system cyrkulacji w laboratorium – wszędzie tam tulejki poprawiają żywotność i niezawodność.

4. Systemy dozowania w przemyśle spożywczym i chemicznym
   W dozowaniu płynów i często używa się rur i węży PE lub PU – są bezpieczne i obojętne chemicznie, nie reagują z wieloma produktami spożywczymi (soki, woda, płyny myjące). Montaż złączek skręcanych z baryłką w takich aplikacjach wymaga utrzymania kształtu wewnętrznego ścianki przewodu. Tulejki sprawdzają się idealnie, eliminując mikro-nieszczelności czy ryzyko spłaszczenia rurki. Zwłaszcza w strefach CIP (Cleaning in Place), gdzie przewody wystawione są na zmiany temperatur i ciśnienie, rola tulejek jest kluczowa.

5. Branża HVAC (Heating, Ventilation, Air Conditioning)
   O ile w dużych instalacjach HVAC używa się częściej rur miedzianych lub stalowych, o tyle w drobnych obwodach pomiarowych bądź w elastycznych połączeniach akcesoryjnych, węże z tworzywa stają się idealnym rozwiązaniem. Przewody z PA/PU/PE poszerzają możliwości adaptacyjne, a tulejki mosiężne zapewniają stabilność i bezpieczeństwo przy łączeniach typu baryłkowego. Może to dotyczyć np. doprowadzeń do czujników, niewielkich siłowników pneumatycznych w centralach wentylacyjnych czy też linii sterowania w automatyce grzewczej.

6. Projekty domowe i hobbystyczne
   Nie zawsze mamy do czynienia z dużymi projektami przemysłowymi. Czasem chodzi o niewielkie przedsięwzięcia hobbystyczne, takie jak systemy nawadniania w ogrodzie, instalacje do akwariów czy modelarstwo (gdzie ważne są lekkie i elastyczne przewody). Jeśli użytkownik planuje zastosować złączki skręcane baryłką do węży z tworzyw sztucznych, tulejki mosiężne (np. D 4/2,7) ochronią ścianki przed deformacją i dadzą dłuższą żywotność.

7. Aplikacje wysokiej czystości (lab, medycyna, farmacja)
   W wielu laboratoriach, a także w przemyśle farmaceutycznym, wykorzystywane są węże polietylenowe (PE) i poliuretanowe (PU) do przesyłu wody demineralizowanej, gazów laboratoryjnych itp. Montaż zaciskany baryłką wymaga pewnego docisku, który może odkształcić delikatniejszy przewód. Tulejka mosiężna poprawia stabilność, jednocześnie sama jest dość łatwa do utrzymania w czystości. Oczywiście przy bardzo rygorystycznych wymogach higieny (np. w strefach aseptycznych) stosuje się czasem specjalne powłoki, jednak do typowych prac laboratoryjnych standardowa tulejka z mosiądzu jest wystarczająca.

8. Instalacje pneumatyczne w automatyce i robotyce
   Coraz więcej urządzeń robotycznych i maszyn wyposażonych jest w siłowniki i zawory zasilane powietrzem. Przewody PA stanowią tam normę, bo są lekkie, elastyczne, a zarazem wystarczająco wytrzymałe. Wszędzie tam, gdzie wybiera się metodę zaciskową baryłką (zamiast np. złączek wtykowych), rola tulejek jest nie do przecenienia. Pozwalają uniknąć wycieków sprężonego powietrza, co mogłoby generować koszty energii i spadki efektywności w procesach automatyki.

9. Zastosowania specjalne
   W niektórych projektach militarno-obronnych, lotniczych czy kosmicznych (na mniejszą skalę) można spotkać systemy z wężami tworzywowymi. Choć tam częściej wymaga się certyfikowanych rozwiązań z wysokogatunkowych materiałów, to zasada pozostaje ta sama – wzmocnienie ścianki w miejscu dokręcania. Można więc powiedzieć, że sama idea tulejki mosiężnej do przewodu z PA, PU, PE jest uniwersalna, a jedynie parametry mechaniczne i certyfikaty decydują o docelowej branży.

1. Wymiary nominalne

   • D 4/2,7 – zewnętrzna średnica ok. 4 mm, wewnętrzna ~2,7 mm. Dedykowana cienkim przewodom, gdzie różnica ścianki przewodu to około 1,3 mm.

   • D 6/4 – zewnętrzna 6 mm, wewnętrzna 4 mm, co przekłada się na 2 mm różnicy w średnicy i pasuje do typowych węży 6×4 z PA lub PU.

   • D 8/6 – zewnętrzna 8 mm, wewnętrzna 6 mm. Najpopularniejszy rozmiar w pneumatyce dla węży PA (8×6).

   • D 10/8 – 10 mm zewnętrzna, 8 mm wewnętrzna. Spotykana w systemach o wyższym przepływie powietrza lub wody.

   • D 12/9 – 12 mm zewnętrzna, 9 mm wewnętrzna, typowa w instalacjach, gdzie ścianka rury jest grubsza (ok. 1,5 mm) lub 2 mm, zależnie od norm.

2. Tolerancje wymiarowe

   • Każdy rozmiar tulejki ma ściśle określony zakres tolerancji (np. ±0,05 mm), co zapewnia, że przewód zostanie stabilnie osadzony. Tolerancje w ofercie CPP PREMA są ściśle utrzymywane w trakcie produkcji (proces CNC).

3. Materiał – Mosiądz

   • Używany mosiądz charakteryzuje się wysoką czystością, co przekłada się na jednolitą strukturę stopu i eliminację wad wewnętrznych (pęcherzy, wtrąceń) osłabiających tulejkę.

   • Wytrzymałość na rozciąganie i ściskanie: typowo ok. 300–500 MPa (w zależności od konkretnego składu i obróbki), co jest wystarczające dla większości aplikacji w instalacjach niskiego i średniego ciśnienia.

4. Zgodność z złączkami baryłkowymi

   • Tulejki te zostały zaprojektowane w sposób kompatybilny z seriami złączek mosiężnych 10000 od CPP PREMA, przeznaczonymi do przewodów z tworzyw. Podczas dokręcania nakrętki, tulejka wypełnia wnętrze rury, a baryłka dociska z zewnątrz. Powstaje równomierne zaciskanie ścianki tworzywa pomiędzy tulejką a baryłką, co gwarantuje szczelność.

5. Temperatura pracy

   • Mosiądz wytrzymuje zakres temperatur od ok. –40°C do +200°C. W praktyce ograniczeniem staje się jednak sam przewód z tworzywa, który w zależności od rodzaju (PA/PU/PE) i grubości ścianki ma swoje limity (np. do +60°C czy +80°C). Tulejka zachowuje właściwości mechaniczne w całym tym zakresie.

6. Ciśnienie robocze

   • Dopuszczalne ciśnienia w instalacjach zależą głównie od parametrów węża. W przypadku wężów o ściance 1–2 mm, ciśnienie robocze może sięgać kilkunastu bar (np. 10–16 bar w pneumatyce), co jest zwyczajowo wystarczające w większości zastosowań. Tulejka z mosiądzu nie jest więc tu wąskim gardłem.

7. Odporność chemiczna

   • Mosiądz dobrze znosi kontakt z wodą, powietrzem, lekkimi olejami i niektórymi mediami chemicznymi. Należy jednak uważać z mediami wysoce korozyjnymi (np. stężonymi kwasami), gdyż to mogłoby uszkodzić zarówno mosiądz, jak i tworzywo.

   • W typowych instalacjach przemysłowych, wodnych i pneumatycznych, tulejki charakteryzują się wieloletnią trwałością.

8. Kształt i wykończenie powierzchni

   • Tulejki mosiężne są zwykle toczone, czasem polerowane. Ważne, aby krawędzie nie były ostre, by nie narażać wewnętrznej ścianki węża na uszkodzenia przy wsuwaniu wkładki.

   • Powierzchnia jest na tyle gładka, by wąż mógł z łatwością ją „objąć”, zachowując równomierny kontakt.

9. Certyfikacja i normy

   • Wiele firm, w tym CPP PREMA, przestrzega wewnętrznych standardów jakości oraz międzynarodowych norm (np. ISO 9001). Mimo że tulejki nie zawsze wymagają specjalnych atestów, w określonych zastosowaniach (branża spożywcza, medyczna) mogą być wymagane dodatkowe testy. Warto sprawdzić dokumentację, jeśli instalacja musi spełniać konkretne wymogi prawne.

10. Dodatkowe warianty

• Możliwe, że oprócz standardowych wymiarów, producent oferuje warianty niestandardowe na zamówienie (np. nieco inna średnica wewnętrzna, dłuższa tulejka, z rowkami). W takim przypadku trzeba skontaktować się bezpośrednio z działem technicznym CPP PREMA.

W procesie wytwarzania tulejek wzmacniających kluczową rolę odgrywa nie tylko sam mosiądz, ale także sposób jego obróbki i kontrola jakości, która gwarantuje precyzyjne dopasowanie do węży PA, PE i PU. Poniżej rozwinięcie najważniejszych kwestii związanych z materiałami konstrukcyjnymi i aspektami produkcji:

1. Mosiądz – charakterystyka ogólna
   Mosiądz jest od lat docenianym stopem w branży hydraulicznej i pneumatycznej. Jego głównymi zaletami są:

   • Wysoka odporność na korozję – zwłaszcza w warunkach kontaktu z wodą i powietrzem, co wydłuża żywotność elementu.

   • Łatwość obróbki – pozwala na precyzyjne toczenie i gwintowanie. W efekcie tulejki mogą mieć idealnie gładką powierzchnię wewnętrzną i zewnętrzną.

   • Optymalna twardość – wystarczająco duża, by stawić opór deformacji, a zarazem nieprzesadnie krucha, co mogłoby skutkować pęknięciami pod wpływem nacisku baryłki.

2. Skład stopu
   W zależności od konkretnej specyfikacji, w mosiądzu do tulejek można spotkać:

   • Zawartość miedzi (Cu) na poziomie ok. 58–62%.

   • Cynk (Zn) jako główny dodatek, poprawiający wytrzymałość i obniżający koszty.

   • Dodatkowe minimalne domieszki (np. ołów Pb do 3%) dla poprawy skrawalności – mniejsza zawartość pb w stopie (np. mosiądz CW614N lub CW617N).

3. Proces produkcji

   • Najczęściej rozpoczyna się od prętów mosiężnych o wybranej średnicy. Następnie poddaje się je obróbce na automatach tokarskich (CNC), które wycinają tulejki o zadanych wymiarach i kształtach (z odpowiednimi fazowaniami krawędzi).

   • Po wstępnym toczeniu wykonuje się inspekcję jakościową i ewentualnie polerowanie, aby uzyskać gładką powierzchnię, co ma istotne znaczenie przy wprowadzaniu tulejki do wnętrza węża.

   • W końcowej fazie produkty przechodzą testy wymiarowe i ciśnieniowe (kontrola, czy nie występują defekty materiałowe). Dopiero później trafiają do magazynu i sprzedaży.

4. Warianty wykończenia

   • Zazwyczaj tulejki mają surową (niepokrytą) powierzchnię mosiężną. Jednak w niektórych wypadkach producent może oferować warianty niklowane, zwłaszcza jeśli wymagana jest większa odporność na działanie czynników atmosferycznych lub styk z lekko agresywnymi substancjami.

   • Niklowanie w niewielkich elementach bywa też stosowane ze względów estetycznych, np. w widocznych instalacjach wystawowych.

5. Połączenie z wężem

   • Materiał rury (PA, PE, PU) ma różne parametry elastyczności, modułu sprężystości, itd. Wspólne dla nich jest to, że w porównaniu z metalem charakteryzują się dużą podatnością na zgniecenie. Mosiężna tulejka wprowadzona do wnętrza niweluje tę podatność, umożliwiając zewnętrznej baryłce (często też z mosiądzu, choć czasem niklowanej) odpowiednio docisnąć tworzywo bez naruszania jego kształtu.

6. Walory ekologiczne

   • Mosiądz, jako stop metali, jest stosunkowo łatwy do recyklingu. Jeśli tulejki w przyszłości staną się zbędne, można je przetopić i wykorzystać ponownie. Co więcej, stosowanie mosiądzu do produkcji tych niewielkich elementów jest powszechne ze względu na korzystną relację dostępności surowca i kosztów.

   • Tworzywa sztuczne w wężach też mają swoje ograniczenia środowiskowe, jednak sama tulejka jest „ekologicznym” elementem w kontekście recyklingu metali.

7. Współpraca z innymi materiałami

   • Często w jednej instalacji może występować wąż z tworzywa sztucznego, baryłka i korpus z mosiądzu, nakrętka z mosiądzu (niklowanego) i sam rdzeń instalacji z miedzi lub stali nierdzewnej. Tulejki mosiężne wchodzą w te układy bez problemu, nie powodując niepożądanych interakcji galwanicznych, co jest istotne z punktu widzenia unikania korozji elektrochemicznej.

   • Dodatkowo, w przypadku transportu wody pitnej czy wody technologicznej, mosiądz jest uznanym materiałem (choć w wodociągach ciepłej wody pitnej musi spełniać normy dot. zawartości ołowiu).

8. Cechy charakterystyczne

   • Wysoka odporność na ścieranie: Mosiądz cechuje się dobrą wytrzymałością, co powoduje, że tulejka nie zużywa się szybko przy regularnym montażu/demontażu przewodów.

   • Stabilność wymiarowa: Nawet w podwyższonych temperaturach, do ok. +80–100°C (limit raczej z powodu węża tworzywowego niż samego mosiądzu), tulejka zachowuje swój kształt i średnicę wewnętrzną.

   • Minimalizacja ryzyka rozszczelnienia: Wszelkie drobne nierówności ścianki węża tworzywowego są kompensowane przez tulejkę.

1. Dobór odpowiedniej tulejki

   • Upewnij się, że rozmiar tulejki (np. D 8/6) pasuje do danego przewodu z tworzywa. Oznaczenie 8/6 sugeruje, iż przewód powinien mieć ok. 8 mm średnicy zewnętrznej, a 6 mm wewnętrznej. Zmierzenie ścianki węża i porównanie z katalogiem CIP PREMA to podstawa.

2. Przygotowanie narzędzi i materiałów

   • Najczęściej przydatne będą: nożyczki lub obcinak do rur z tworzywa sztucznego, klucz do złączek skręcanych, ewentualnie klucz dynamometryczny (jeśli precyzyjnie określono moment dokręcenia).

   • Należy mieć pod ręką złączkę baryłkową (korpus, baryłkę, nakrętkę) oraz samą tulejkę, aby wszystko pasowało.

3. Cięcie przewodu

   • Odetnij przewód pod kątem prostym. Nieprawidłowe cięcie (ukośne, nierówne) może prowadzić do nieszczelności lub problemów z wprowadzeniem tulejki.

   • Upewnij się, że krawędzie nie są postrzępione. Jeśli trzeba, wyrównaj je drobnym papierem ściernym lub nożem z ostrzem do tworzywa sztucznego.

4. Wsunięcie tulejki w przewód

   • Delikatnie wprowadź tulejkę mosiężną do wnętrza rury. W przypadku ciasnego pasowania możesz lekko posmarować krawędź przewodu neutralnym środkiem (np. kroplą wody lub środkiem instalacyjnym zalecanym do tworzyw).

   • Upewnij się, że tulejka wchodzi na całą długość (zwykle do momentu, w którym jej koniec zrówna się z przekrojem węża lub wystaje minimalnie). Nie powinna zbyt mocno wystawać poza krawędź węża, bo wtedy baryłka może się opierać o samą tulejkę zamiast zaciskać się na ściance tworzywa.

5. Zakładanie złączki (baryłka + nakrętka + korpus)

   • W typowym zestawie najpierw nakładamy na przewód nakrętkę, następnie baryłkę (pierścień zaciskowy), a dopiero później wsuwamy korpus złączki.

   • Tulejka wewnątrz węża i baryłka na zewnątrz (pomiędzy nakrętką a korpusem) tworzą zamknięty układ dociskający. W trakcie dokręcania nakrętki baryłka ściska ściankę węża między sobą a tulejką.

6. Dokręcanie połączenia

   • Początkowo dokręć nakrętkę ręcznie, by elementy ułożyły się prawidłowo.

   • Następnie użyj klucza – w zależności od zaleceń producenta, może to być 1/2–3/4 obrotu od momentu poczucia wyraźnego oporu. W razie wątpliwości zastosuj klucz dynamometryczny i trzymuj się momentu dokręcenia określonego przez producenta złączek lub systemu.

   • Uważaj, aby nie przekręcić nakrętki – zbyt duży nacisk może prowadzić do deformacji węża (mimo obecności tulejki) lub uszkodzenia samego pierścienia baryłkowego.

7. Kontrola poprawności montażu

   • Po zmontowaniu warto sprawdzić szczelność układu np. testem ciśnieniowym. W instalacji pneumatycznej można wprowadzić ciśnienie 1–2 bar i obserwować ewentualne spadki lub „psikanie” powietrzem przy nieszczelnościach.

   • Przy wodzie można przeprowadzić test napełnienia wodą i spojrzeć, czy nie pojawiają się kropelki przy złączce.

8. Zasady demontażu

   • Jeśli z jakichś przyczyn trzeba rozłączyć złączkę, wystarczy odkręcić nakrętkę. Wąż można delikatnie wysunąć, ale pamiętajmy, że tulejka jest wprowadzona do środka. Czasem w praktyce ciężko wydostać tulejkę – wówczas instalator decyduje się na odcięcie kilkunastu milimetrów węża z wkładką (o ile jest zapas długości), a przy ponownym montażu używa nowej tulejki.

   • Za każdym razem, gdy planujesz ponownie użyć tę samą tulejkę, sprawdź, czy nie uległa uszkodzeniu lub odkształceniu, bo to grozi nieszczelnością w nowym miejscu.

9. Najczęstsze błędy

   • Brak tulejki: Próba montażu węża PA/PU/PE w złączce baryłkowej bez tulejki może skutkować spłaszczeniem ścianki podczas dociskania i powstaniem nieszczelności.

   • Zastosowanie nieodpowiedniego rozmiaru tulejki: np. tulejka D 8/6 w wężu 8/5 (gdzie wewnętrzna średnica jest 5 mm). Może to skutkować bardzo ciasnym wsunięciem (lub wręcz brakiem możliwości włożenia tulejki) albo zbyt luźnym osadzeniem.

   • Zbyt głębokie wprowadzenie tulejki: Tulejka może wystawać z węża i kolidować z korpusem złączki, co zaburza proces docisku baryłki.

   • Przekręcenie nakrętki: Nadmierny moment siły może zniszczyć wąż, baryłkę bądź zniszczyć gwint nakrętki/korpusu.

10. Bezpieczeństwo pracy

• Przy instalacjach sprężonego powietrza warto zawsze pamiętać, że w razie nieszczelności powietrze może uciekać z dużą prędkością, stanowiąc zagrożenie (np. dla oczu). Dlatego warto używać okularów ochronnych podczas pierwszego próbnego napełniania ciśnieniem.

• Przy wodnych instalacjach pamiętajmy, że nawet drobny wyciek potrafi doprowadzić do zalania pomieszczenia w razie dłuższego przecieku. Przed opuszczeniem obiektu po montażu warto uważnie sprawdzić, czy nie ma żadnych sączeń.

Poniżej przedstawiamy odpowiedzi na najczęściej zadawane pytania w kontekście tulejek wzmacniających do przewodów PA, PE, PU, dostępnych w ofercie CPP PREMA (seria 10000).

1. Czy muszę zawsze stosować tulejkę w instalacjach z wężami z tworzywa sztucznego, jeśli używam złączek baryłkowych?
Zdecydowanie tak. Gdy łączysz węże PE, PA lub PU metodą skręcania nakrętką i baryłką (korpus złączki), brak tulejki wzmacniającej może spowodować zgniecenie ścianki tworzywa, niewłaściwe rozkładanie sił i w efekcie nieszczelność. Tulejka jest zatem niezbędna, by przewód nie ulegał deformacji.

2. Jak precyzyjnie dobrać rozmiar tulejki do mojego przewodu?
Zaleca się sprawdzenie dokumentacji: jeśli wąż ma oznaczenie np. 8 × 6 (8 mm średnicy zewnętrznej, 6 mm wewnętrznej), wybierasz tulejkę D 8/6. W katalogu CPP PREMA znajdziesz tabele, które pokazują kompatybilność konkretnych wymiarów węża z właściwym modelem tulejki.

3. Czy mogę stosować tulejki w instalacjach wysokociśnieniowych (powyżej 20 bar)?
To zależy od rodzaju węża i dopuszczeń. Zwykle węże PA/PE/PU do 20 bar i powyżej mają określone parametry, a tulejka sama w sobie wytrzyma sporo. Głównym ograniczeniem bywa wąż i złączka baryłkowa. Zawsze warto sprawdzić, czy producent dopuszcza takie ciśnienie, a także czy nakrętka i korpus złączki są certyfikowane na taki poziom ciśnienia.

4. Czy mogę użyć tulejki przy wężu o trochę innych wymiarach wewnętrznych?
Nie zaleca się. Tulejka powinna ściśle pasować do średnicy wewnętrznej węża. Jeśli wąż ma np. wewnętrzną średnicę 6,2 mm, a tulejka jest projektowana na 6,0 mm, wciśnięcie może spowodować zbyt duże naprężenia i uszkodzenia. Natomiast zbyt duży luz (np. 5,8 mm średnicy wewnętrznej, a tulejka ~6 mm) skutkuje słabym wsparciem.

5. Czy mogę stosować jedną tulejkę wielokrotnie?
Teoretycznie tak, jeśli nie została uszkodzona, a wąż jest wciąż w dobrym stanie. W praktyce jednak po zdemontowaniu złączki i odłączeniu węża niekiedy trudno jest wyjąć tulejkę, a także istnieje ryzyko drobnych uszkodzeń. Koszt nowej tulejki jest zwykle niewielki, więc dla bezpieczeństwa i gwarancji szczelności poleca się stosowanie nowej tulejki przy każdym ponownym montażu.

6. Czy w instalacjach wodnych (woda pitna) mosiądz jest dopuszczony?
Mosiądz generalnie jest akceptowany w kontaktach z wodą pitną, choć istnieją różne normy określające dopuszczalną zawartość ołowiu w stopie. CPP PREMA często oferuje materiały spełniające europejskie wymogi (np. <2,2% Pb w mosiądzu do kontaktu z wodą pitną). Warto to sprawdzić w dokumentacji, jeśli instalacja ma stricte przeznaczenie spożywcze.

7. Czy w wysokich temperaturach (np. +80°C) tulejka mosiężna może tracić właściwości?
Mosiądz utrzymuje parametry dość dobrze, problemem może być raczej wąż z tworzywa. W temperaturach powyżej +80°C węże poliuretanowe lub polietylenowe mogą się mocno odkształcać. Tulejka pomoże utrzymać kształt, ale finalnie należy spojrzeć na maksymalne limity temperatur dla węża.

8. Czy do montażu tulejek w wężach konieczne jest jakieś klejenie lub lutowanie?
Nie. Tulejka służy wyłącznie jako wkładka stabilizująca. Wprowadzasz ją do środka węża, po czym baryłka i nakrętka dociskają tworzywo do tej wkładki. Nie wymaga to żadnych dodatkowych spoiw.

9. Co z drganiami i wibracjami w instalacji?
Dobrze osadzona tulejka i prawidłowo zaciśnięta złączka baryłkowa redukują ryzyko poluzowania się węża nawet przy wibracjach. Sam mosiądz jako materiał jest dość sprężysty i dobrze radzi sobie z mikro drganiami, co przekłada się na lepszą trwałość połączenia.

10. Jak w praktyce sprawdzić, czy tulejka jest właściwie wsunięta w wąż?
Możesz zmierzyć długość tulejki i przyłożyć ją do końcówki węża, co pokaże, jak głęboko powinna wejść. Często widać też, czy koniec tulejki wystaje w środku węża, patrząc w przekrój. Przy przezroczystych tworzywach bywa to łatwiejsze – widać mosiężny cylinder przez ścianki.

11. Czy nakrętki i baryłki muszą być też mosiężne?
Zwykle tak – w większości systemów zaciskowych baryłka i nakrętka są wykonane z mosiądzu, często pokrytego niklem. Czasem baryłka może być stalowa, ale to zależy od producenta. Ważne, by cała złączka (korpus, baryłka, nakrętka) była kompatybilna pod kątem wymiarów i materiałów.

12. Czy można stosować te same tulejki do różnorodnych przewodów (PA, PE, PU)?
Tak, jeśli wymiary wewnętrzne się zgadzają. Ważne jest, że rodzaj tworzywa (PA, PE, PU) nie odgrywa decydującej roli dla tulejki, bo i tak jej funkcją jest stabilizacja ścianki. Istotne, by zewnętrzna i wewnętrzna średnica węża były dopasowane do danej tulejki.

13. Jakie są konsekwencje niewłaściwego doboru rozmiaru tulejki?
Zbyt mała tulejka może luźno siedzieć w wężu, przez co ścianka się nie wzmocni, a baryłka go spłaszczy. Zbyt duża z kolei może w ogóle nie wejść do środka lub nadmiernie rozpychać wąż, powodując uszkodzenia. W obu przypadkach połączenie może być nieszczelne lub niewytrzymałe.

14. Czy istnieją tulejki z innych materiałów?
Owszem, niektórzy producenci oferują np. stal nierdzewną (szczególnie w branży spożywczej lub farmaceutycznej), ale w większości zastosowań przemysłowych i instalacyjnych mosiądz w zupełności wystarcza. Mosiądz bywa też tańszy i prostszy w obróbce.

15. Czy mogę stosować tulejki do węży wielowarstwowych (np. zbrojone nicią)?
To zależy, czy wewnętrzna warstwa jest wystarczająco gładka i jednorodna, by wpuścić tulejkę. Niektóre węże zbrojone mają w środku siatkę, przez co wprowadzenie wkładki może być utrudnione. Z reguły tulejki dedykowane są do jednowarstwowych rur z tworzywa. W wypadku węży zbrojonych należy to zweryfikować w specyfikacji węża.

16. Jakie maksymalne ciśnienie można osiągnąć z taką tulejką?
Mosiądz i sama tulejka nie są wąskim gardłem – częściej ograniczeniem jest wąż i sama złączka baryłkowa. Typowe wartości w systemach ogólno-przemysłowych to 10–16 bar (sprężone powietrze), a w wodzie jeszcze więcej, pod warunkiem że wąż to wytrzyma.

17. Czy tulejka może korodować w kontakcie z wodą słoną lub morską?
Mosiądz jest generalnie dość odporny na korozję, lecz w solance (woda morska) może zachodzić proces odcynkowania (dezynkacji). Nie jest to tak szybkie jak korozja stali, jednak w długiej perspektywie może doprowadzić do osłabienia struktury mosiądzu. Jeśli planujesz projekt narażony na wodę morską, sprawdź, czy producent dopuszcza takie warunki.

18. Czy tulejki nadają się do przesyłu cieczy o wysokiej ścieralności (np. zawierającej piasek)?
Jeśli ciecze mają w sobie cząstki ścierne, kluczowe jest, by nie niszczyły węża od środka. Tulejka chroni jedynie strefę zaciśnięcia. Sam przepływ w dalszej części rury naraża wąż na ścieranie. Mosiądz w strefie przy wylocie nie jest kluczowy dla ścieralności, bo najczęściej to wewnętrzna ścianka węża styka się z medium. Warto jednak monitorować stan węża, by uniknąć uszkodzeń spowodowanych cząstkami ściernymi.
