Zawory logiczne pneumatyczne

Zawory logiczne pneumatyczne CPP PREMA to nowoczesne komponenty wykorzystywane w systemach sterowania pneumatycznego. Umożliwiają realizację funkcji logicznych bez użycia elementów elektrycznych, co czyni je niezawodnym rozwiązaniem w automatyce przemysłowej. W ofercie dostępne są trzy modele: Przełącznik obiegu G1/4 zawór logiczny suma, Przełącznik obiegu G1/8 zawór logiczny suma oraz Zawór logiczny - iloczyn G1/8. Produkty te projektuje się z myślą o precyzyjnym sterowaniu przepływem sprężonego powietrza, wspierając tworzenie złożonych sekwencji w różnorodnych aplikacjach przemysłowych.

Funkcjonalność zaworów logicznych

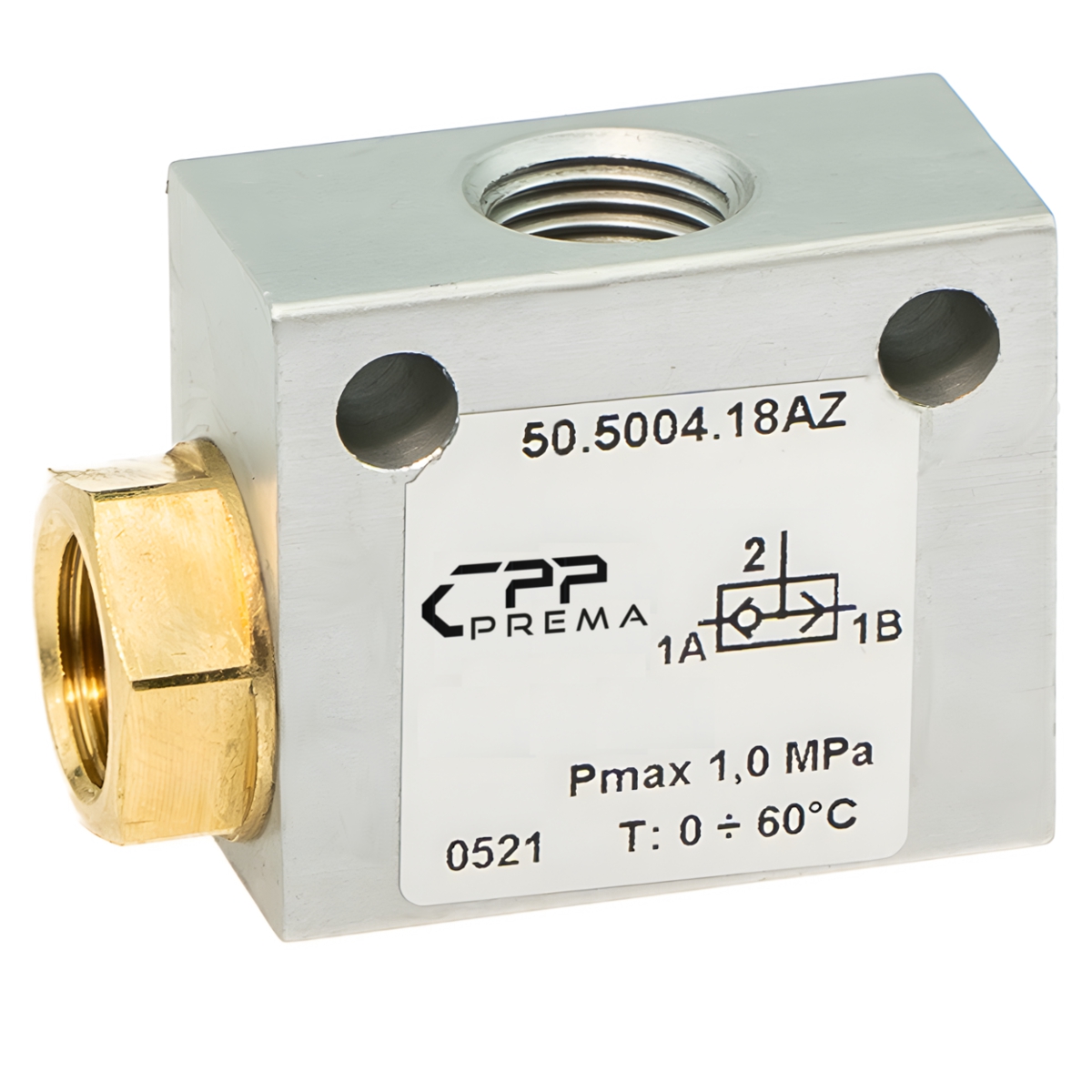

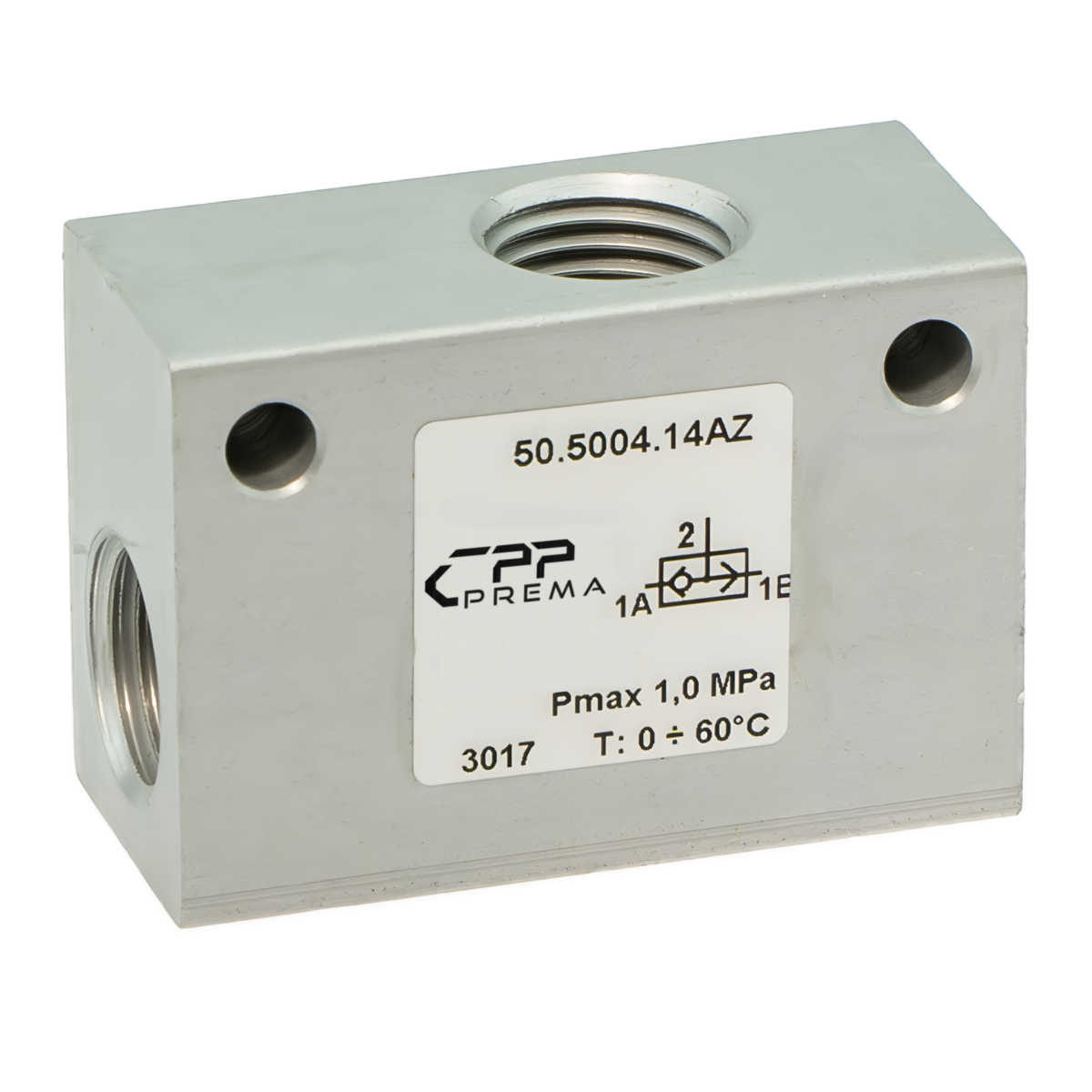

Zawory CPP PREMA realizują dwie podstawowe funkcje logiczne: OR (suma logiczna) oraz AND (iloczyn logiczny). Modele Przełącznik obiegu G1/4 zawór logiczny suma i Przełącznik obiegu G1/8 zawór logiczny suma działają w oparciu o funkcję OR. Oznacza to, że przepuszczają powietrze do wyjścia, gdy ciśnienie pojawi się na jednym z dwóch wejść. Takie rozwiązanie sprawdza się w systemach, które muszą reagować na sygnały z różnych źródeł. Na przykład w systemach bezpieczeństwa zawór OR może uruchomić alarm, jeśli jeden z czujników wykryje problem, np. zbyt wysokie ciśnienie lub wyciek. Różnica między tymi modelami polega na gwincie przyłączeniowym: G1/4 dla większych instalacji i G1/8 dla bardziej kompaktowych systemów.

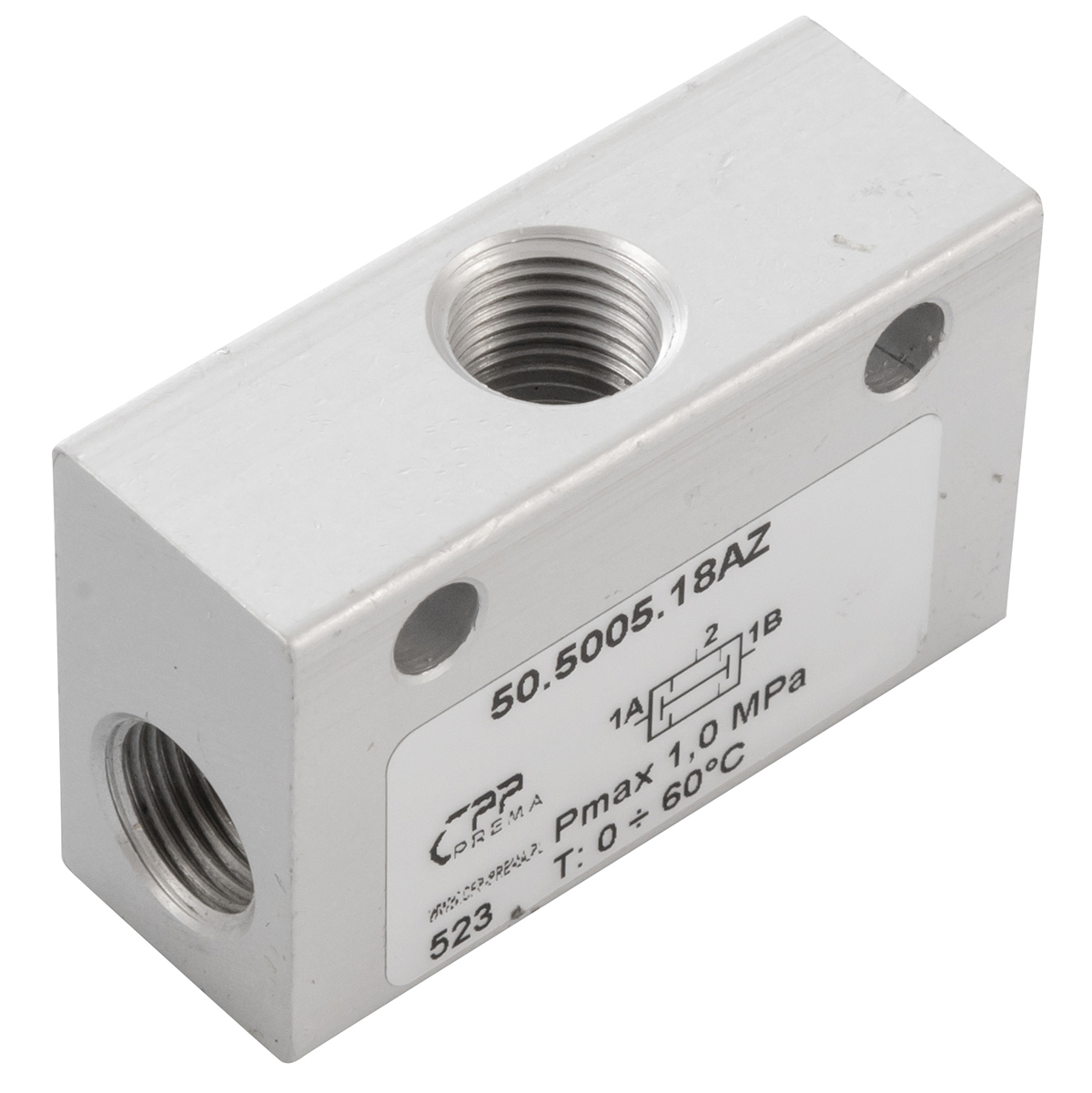

Z kolei Zawór logiczny - iloczyn G1/8 działa na zasadzie funkcji AND. Przepuszcza powietrze tylko wtedy, gdy ciśnienie jest obecne na obu wejściach jednocześnie. Jest to idealne rozwiązanie w procesach, które wymagają spełnienia dwóch warunków naraz. Przykładem może być uruchomienie maszyny produkcyjnej dopiero po potwierdzeniu obecności detalu na taśmie i zamknięcia osłony bezpieczeństwa. Dzięki gwintowi G1/8 zawór ten dobrze sprawdza się w mniejszych instalacjach, gdzie precyzja i kompaktowość są kluczowe.

Funkcje OR i AND są fundamentem pneumatycznych systemów sterowania. Pozwalają na tworzenie zaawansowanych logicznych układów bez potrzeby stosowania elektroniki, co zwiększa niezawodność w środowiskach narażonych na zakłócenia elektromagnetyczne lub trudne warunki, takie jak wilgoć czy zapylenie.

Materiały i ich zalety

Zawory CPP PREMA wykonano z trwałych i odpornych materiałów, takich jak aluminium anodowane oraz NBR (kauczuk nitrylowy). Aluminium anodowane, używane do produkcji korpusu, charakteryzuje się lekkością i wysoką odpornością na korozję. Proces anodowania tworzy na powierzchni aluminium twardą warstwę tlenku, która chroni zawór przed działaniem wilgoci, chemikaliów i uszkodzeń mechanicznych. Dzięki temu zawory mogą działać w wymagających warunkach przemysłowych, takich jak hale produkcyjne czy zakłady chemiczne, bez utraty swoich właściwości.

Uszczelki wykonane z NBR zapewniają doskonałą szczelność w szerokim zakresie temperatur, od -10°C do +60°C. NBR jest materiałem elastycznym, odpornym na oleje, smary i sprężone powietrze, co czyni go idealnym wyborem do zastosowań pneumatycznych. Dodatkowo, wewnętrzne elementy zaworów, takie jak sprężyny i mechanizmy przełączające, wykonano ze stali nierdzewnej i mosiądzu. Stal nierdzewna minimalizuje ryzyko korozji w wilgotnym środowisku, a mosiądz zapewnia niskie tarcie i wysoką trwałość ruchomych części. Te materiały razem tworzą produkt odporny na zużycie i niezawodny przez długi czas eksploatacji.

Konstrukcja i design

Konstrukcja zaworów CPP PREMA opiera się na modularnej budowie, co ułatwia ich integrację z innymi komponentami pneumatycznymi, takimi jak siłowniki, zawory sterujące czy sensory. Modułowość pozwala na elastyczne projektowanie systemów sterowania, dostosowanych do specyficznych potrzeb użytkownika. Na przykład, zawór można łatwo połączyć z rurkami o średnicy od 4 do 8 mm, co zapewnia kompatybilność z большинством standardowych instalacji pneumatycznych.

Kompaktowe wymiary – 40x20x20 mm dla modeli G1/8 i 50x25x25 mm dla G1/4 – umożliwiają montaż w ciasnych przestrzeniach, co jest szczególnie ważne w nowoczesnych liniach produkcyjnych, gdzie każdy centymetr kwadratowy ma znaczenie. Dodatkowo, zawory zaprojektowano tak, aby minimalizować straty ciśnienia. Dzięki temu sprężone powietrze przepływa przez układ z wysoką efektywnością, co przekłada się na mniejsze zużycie energii i niższe koszty operacyjne.

Szybki czas reakcji, wynoszący mniej niż 10 milisekund, to kolejny atut tych zaworów. W dynamicznych systemach sterowania, takich jak linie montażowe czy robotyka, szybka reakcja na sygnały wejściowe jest kluczowa dla zachowania płynności procesów. Zawory CPP PREMA odpowiadają na zmiany ciśnienia niemal natychmiast, co pozwala na precyzyjne sterowanie maszynami i urządzeniami.

Zalety i korzyści

Wybór zaworów CPP PREMA niesie ze sobą wiele korzyści, zarówno technicznych, jak i ekonomicznych. Ich trwała konstrukcja zmniejsza potrzebę częstych wymian czy napraw, co jest szczególnie istotne w dużych instalacjach przemysłowych, gdzie przestoje mogą generować znaczne straty finansowe. Testy szczelności i funkcjonalności, przeprowadzane na każdym egzemplarzu, gwarantują wysoką niezawodność, zgodną z międzynarodowymi standardami jakości, takimi jak normy ISO.

Efektywność energetyczna to kolejny istotny aspekt. Minimalizacja strat ciśnienia i redukcja zużycia sprężonego powietrza przekładają się na niższe rachunki za energię oraz mniejszy wpływ na środowisko. W dobie rosnącej świadomości ekologicznej takie cechy są coraz bardziej cenione przez przedsiębiorstwa dążące do zrównoważonego rozwoju.

Zawory CPP PREMA to także inwestycja w precyzję. Ich zdolność do realizacji funkcji logicznych w sposób pneumatyczny eliminuje ryzyko awarii związanych z elektroniką, co jest szczególnie ważne w strefach zagrożonych wybuchem lub w środowiskach o wysokiej wilgotności. Kompaktowa budowa i szybki czas reakcji sprawiają, że są one idealnym rozwiązaniem dla nowoczesnych systemów automatyki przemysłowej.

Zawory logiczne pneumatyczne CPP PREMA to połączenie innowacyjnej technologii, trwałych materiałów i praktycznego designu. Modele takie jak Przełącznik obiegu G1/4 i G1/8 (OR) oraz Zawór logiczny - iloczyn G1/8 (AND) oferują niezawodne sterowanie przepływem powietrza w różnorodnych aplikacjach. Ich modułowa konstrukcja, szybki czas reakcji i minimalne straty ciśnienia czynią je doskonałym wyborem dla przemysłu. Dzięki zastosowaniu aluminium anodowanego, NBR, stali nierdzewnej i mosiądzu zawory te są odporne na trudne warunki pracy, co zapewnia długą żywotność i niskie koszty eksploatacji. To rozwiązanie, które wspiera precyzję, efektywność i ekologię w systemach

Zawory logiczne pneumatyczne CPP PREMA znajdują szerokie zastosowanie w przemyśle dzięki swojej zdolności do realizacji funkcji logicznych OR i AND w sposób pneumatyczny. Są niezastąpione w systemach, gdzie kluczowe są niezawodność, bezpieczeństwo i precyzja. Poniżej opisano szczegółowe zastosowania dla modeli: Przełącznik obiegu G1/4 zawór logiczny suma, Przełącznik obiegu G1/8 zawór logiczny suma oraz Zawór logiczny - iloczyn G1/8.

Zastosowanie zaworów OR

Przełączniki obiegu G1/4 i G1/8 (zawory OR) łączą sygnały z różnych źródeł, co czyni je wszechstronnymi w automatyce produkcyjnej. Ich podstawową funkcją jest przepuszczanie powietrza do wyjścia, gdy ciśnienie pojawi się na jednym z dwóch wejść. Dzięki temu idealnie nadają się do tworzenia alternatywnych ścieżek sterowania. Na przykład, w liniach montażowych mogą uruchamiać maszynę po naciśnięciu jednego z dwóch przycisków – jednego przez operatora, drugiego przez system automatyczny. Taka elastyczność przyspiesza procesy produkcyjne i zwiększa ich efektywność.

W systemach bezpieczeństwa zawory OR odgrywają kluczową rolę. Mogą aktywować alarm lub zatrzymać maszynę, gdy jeden z wielu czujników wykryje problem, np. przekroczenie dopuszczalnej temperatury, wyciek gazu czy awarię zasilania. W transporcie pneumatycznym kontrolują ruch materiałów sypkich, takich jak ziarno czy pył węglowy, umożliwiając alternatywne trasy przepływu w zależności od potrzeb systemu. Dzięki różnym gwintom (G1/4 i G1/8) można je dopasować do wielkości instalacji – G1/4 do większych systemów, G1/8 do bardziej kompaktowych.

Zastosowanie zaworów AND

Zawór logiczny - iloczyn G1/8 (AND) wymaga jednoczesnego ciśnienia na obu wejściach, co czyni go idealnym do procesów zależnych od spełnienia dwóch warunków. W systemach pakowania może uruchamiać cykl pakowania dopiero po potwierdzeniu obecności produktu na taśmie (czujnik optyczny) i zamknięcia osłony bezpieczeństwa (czujnik mechaniczny). Taki mechanizm zapobiega błędom produkcyjnym i zwiększa bezpieczeństwo operatorów.

W obróbce materiałów zawór AND synchronizuje działania. Na przykład w warsztatach stolarskich narzędzie tnące działa dopiero po zamocowaniu detalu i włączeniu systemu odsysania pyłu. W przemyśle chemicznym zawory te zapobiegają wyciekom, kontrolując dozowanie substancji tylko wtedy, gdy wszystkie warunki są spełnione, np. otwarcie zaworu doprowadzającego i zamknięcie zaworu odpływowego. W automatyce budynków mogą sterować wentylacją, uruchamiając ją po wykryciu odpowiedniego poziomu CO2 i otwarciu przepustnicy.

Robotyka i automatyzacja

Zawory CPP PREMA znajdują zastosowanie w robotyce przemysłowej, gdzie synchronizują ruchy ramion robotów. Na przykład, zawór OR może sterować przesunięciem ramienia w jedną z dwóch pozycji w zależności od sygnału, podczas gdy zawór AND zapewnia, że ramię chwyci detal tylko po potwierdzeniu jego pozycji i gotowości chwytaka. W systemach sortowania na taśmach produkcyjnych zawory te kontrolują przepływ produktów, kierując je do odpowiednich sekcji w zależności od zadanych kryteriów, co zwiększa efektywność i redukuje błędy.

Specyficzne branże i warunki pracy

Zawory CPP PREMA są odporne na zakłócenia elektromagnetyczne, co czyni je odpowiednimi do stref zagrożonych wybuchem, takich jak kopalnie czy zakłady petrochemiczne. W laboratoriach sterują przepływem gazów w eksperymentach naukowych, gdzie ich kompaktowa budowa ułatwia integrację z aparaturą badawczą. W przemyśle drzewnym i metalowym kontrolują procesy cięcia i formowania, działając niezawodnie w zapylonym i wilgotnym środowisku.

Ich wszechstronność obejmuje również zastosowania w transporcie, gdzie sterują układami hamulcowymi w pojazdach pneumatycznych, oraz w systemach HVAC, gdzie regulują przepływ powietrza w budynkach. W rolnictwie mogą kontrolować nawadnianie lub transport ziarna, dostosowując się do zmiennych warunków terenowych.

Zawory logiczne CPP PREMA wspierają różnorodne branże, od automatyki przemysłowej po laboratoria i budownictwo. Modele OR (G1/4 i G1/8) oferują elastyczność w łączeniu sygnałów, a model AND (G1/8) zapewnia precyzję w procesach wymagających synchronizacji. Ich odporność na trudne warunki, kompaktowa budowa i integracja z innymi komponentami pneumatycznymi czynią je niezawodnym wyborem dla nowoczesnych systemów sterowania.

Zawory logiczne CPP PREMA charakteryzują się doskonałymi parametrami technicznymi, które zapewniają niezawodność i efektywność w systemach pneumatycznych. Poniżej przedstawiono szczegółowe dane dla modeli: Przełącznik obiegu G1/4 zawór logiczny suma, Przełącznik obiegu G1/8 zawór logiczny suma oraz Zawór logiczny - iloczyn G1/8.

Parametry podstawowe

• Ciśnienie robocze: 2–10 bar. Zakres ten gwarantuje prawidłowe działanie zaworów w typowych instalacjach pneumatycznych. Minimalne ciśnienie 2 bar zapewnia stabilność pracy, a maksymalne 10 bar daje odporność na przeciążenia.

• Temperatura pracy: -10°C do +60°C. Zawory działają efektywnie w chłodnych magazynach i gorących halach produkcyjnych, co czyni je wszechstronnymi w różnych klimatach.

• Medium: Sprężone powietrze, filtrowane do 40 μm, smarowane lub niesmarowane. Elastyczność medium pozwala na użycie w systemach o różnym poziomie konserwacji.

Przyłącza i przepływ

• Gwint przyłączeniowy: G1/4 dla zaworu OR (Przełącznik obiegu G1/4) oraz G1/8 dla zaworu OR i AND (Przełącznik obiegu G1/8 i Zawór logiczny - iloczyn G1/8). Standardowe gwinty ułatwiają integrację z istniejącymi instalacjami.

• Przepływ nominalny: 500 Nl/min dla modeli G1/8 i 1000 Nl/min dla G1/4. Wyższy przepływ w G1/4 wspiera większe systemy, podczas gdy G1/8 sprawdza się w mniejszych aplikacjach wymagających precyzji.

Wydajność i montaż

• Czas reakcji: Mniej niż 10 ms. Szybka reakcja na zmiany ciśnienia jest kluczowa w dynamicznych procesach, takich jak robotyka czy linie produkcyjne.

• Pozycja montażu: Dowolna. Elastyczność montażu pozwala na instalację w pionie, poziomie czy pod kątem, co ułatwia projektowanie systemów.

• Wymiary: G1/8 – 40x20x20 mm, G1/4 – 50x25x25 mm. Kompaktowe rozmiary umożliwiają montaż w ograniczonych przestrzeniach.

• Waga: G1/8 – 50 g, G1/4 – 80 g. Lekkość ułatwia transport i instalację.

Materiały i kompatybilność

• Materiały: Korpus z aluminium anodowanego, uszczelki z NBR, elementy wewnętrzne ze stali nierdzewnej i mosiądzu. Kombinacja ta zapewnia trwałość i odporność na korozję.

• Kompatybilność: Współpracują z przewodami o średnicy 4–8 mm. Standardowe złączki i rurki pneumatyczne są w pełni kompatybilne.

Dodatkowe cechy

Zawory testuje się pod kątem szczelności, co potwierdza ich zgodność z normami ISO. Minimalizują straty ciśnienia, co zwiększa efektywność energetyczną systemu. Redukują także hałas podczas pracy, co poprawia komfort w środowisku produkcyjnym. Odporność na wibracje sprawia, że działają niezawodnie w maszynach o wysokiej dynamice ruchu.

Zawory CPP PREMA wykonano z wysokiej jakości materiałów, które zapewniają trwałość, odporność i niezawodność w trudnych warunkach przemysłowych. Poniżej opisano szczegółowo materiały użyte w konstrukcji wszystkich modeli.

Aluminium anodowane

Korpus zaworów wykonano z aluminium anodowanego. Jest to lekki metal, który po procesie anodowania zyskuje twardą warstwę tlenku na powierzchni. Warstwa ta chroni przed korozją, ścieraniem i działaniem chemikaliów. Aluminium anodowane jest odporne na wilgoć i zapylenie, co sprawia, że zawory działają niezawodnie w środowiskach takich jak zakłady produkcyjne czy laboratoria. Lekkość materiału (waga zaworów to 50–80 g) ułatwia montaż i transport, a jego wytrzymałość mechaniczna zapewnia długą żywotność.

NBR (kauczuk nitrylowy)

Uszczelki wykonano z NBR, czyli kauczuku nitrylowego. Materiał ten charakteryzuje się elastycznością i odpornością na oleje, smary oraz sprężone powietrze. NBR zachowuje swoje właściwości w temperaturach od -10°C do +60°C, co odpowiada zakresowi pracy zaworów. Uszczelki z NBR zapewniają szczelność układu, zapobiegając wyciekom powietrza, co jest kluczowe dla efektywności energetycznej i precyzji sterowania.

Stal nierdzewna i mosiądz

Wewnętrzne elementy zaworów, takie jak mechanizmy przełączające, wykonano ze stali nierdzewnej i mosiądzu. Stal nierdzewna jest odporna na korozję i utlenianie, co czyni ją idealną do pracy w wilgotnych lub chemicznie agresywnych środowiskach. Mosiądz, z kolei, charakteryzuje się niskim tarciem i wysoką trwałością, co minimalizuje zużycie ruchomych części. Połączenie tych materiałów zapewnia płynne działanie zaworów przez tysiące cykli.

Stal sprężynowa

Sprężyny w zaworach wykonano ze stali sprężynowej. Materiał ten wyróżnia się wysoką elastycznością i odpornością na odkształcenia. Dzięki temu sprężyny utrzymują precyzję działania zaworów nawet przy intensywnym użytkowaniu, co jest istotne w dynamicznych aplikacjach.

Montaż zaworów CPP PREMA jest prosty i nie wymaga specjalistycznych narzędzi. Poniżej przedstawiono szczegółowy, krok po kroku przewodnik instalacji.

1: Przygotowanie

Odłącz system od źródła sprężonego powietrza. Upewnij się, że ciśnienie w układzie zostało całkowicie uwolnione, aby uniknąć wypadków podczas montażu.

2: Czyszczenie

Oczyść przewody i przyłącza, usuwając kurz, olej czy inne zanieczyszczenia. Czyste powierzchnie zapewniają lepsze uszczelnienie i dłuższą żywotność zaworu.

3: Uszczelnienie

Na gwint zaworu (G1/4 lub G1/8) nałóż taśmę teflonową. Wykonaj 2–3 owinięcia, aby zapewnić szczelność połączenia bez nadmiernego obciążenia gwintu.

4: Wkręcanie

Wkręć zawór ręcznie do przyłącza, a następnie dokręć go kluczem płaskim z momentem 8–15 Nm. Unikaj nadmiernego dokręcania, które może uszkodzić gwint.

5: Podłączenie

Podłącz przewody pneumatyczne do portów oznaczonych A, B (wejścia) i Y (wyjście). Upewnij się, że przewody są dobrze dopasowane i nie ma luzów.

6: Sprawdzenie

Podaj ciśnienie robocze w zakresie 1–2 bar. Sprawdź szczelność połączeń, obserwując, czy nie ma wycieków powietrza. W razie potrzeby dokręć zawór lub wymień uszczelkę.

7: Testowanie

Uruchom system i przetestuj działanie zaworu w normalnych warunkach pracy (2–10 bar). Obserwuj, czy funkcja OR lub AND działa prawidłowo.

Dodatkowe wskazówki

• Pozycja montażu: Zawory można instalować w dowolnej pozycji – pionowo, poziomo lub pod kątem.

• Konserwacja: Regularnie kontroluj stan uszczelek i wymieniaj je, jeśli wykazują oznaki zużycia.

• Bezpieczeństwo: Pracuj w rękawicach i okularach ochronnych, aby uniknąć urazów.

1. Co to jest zawór logiczny OR?
   Przepuszcza powietrze do wyjścia, gdy ciśnienie jest na jednym z dwóch wejść.

2. Jak działa zawór AND?
   Przepuszcza powietrze tylko wtedy, gdy ciśnienie jest na obu wejściach jednocześnie.

3. Czy zawory wymagają smarowania?
   Nie, pracują zarówno z powietrzem smarowanym, jak i niesmarowanym.

4. Jakie są wymagania filtracji powietrza?
   Powietrze powinno być filtrowane do 40 μm.

5. Gdzie można montować zawory?
   W dowolnej pozycji – pionowo, poziomo lub pod kątem.

6. Jak zamówić zawory?
   Podaj nazwę modelu, gwint (G1/4 lub G1/8) i numer zamówieniowy.

7. Czy zawory są odporne na korozję?
   Tak, dzięki korpusowi z aluminium anodowanego.

8. Jaki jest czas reakcji zaworów?
   Mniej niż 10 milisekund.

9. Czy współpracują z komponentami innych marek?
   Tak, dzięki standardowym gwintom G1/4 i G1/8.

10. Jakie są typowe zastosowania?
    Automatyka przemysłowa, systemy bezpieczeństwa, linie produkcyjne, robotyka.
