Zawory zwrotne i odcinające sterowane

Zawory sterowane CPP PREMA to zaawansowane komponenty pneumatyczne, które rewolucjonizują sterowanie przepływem powietrza w systemach przemysłowych. W tej kategorii znajdziesz cztery wyjątkowe modele:

• Zawór zwrotny sterowany U G1/4 wkręcany wtyk fi 4 mm /8880-A/

• Zawór zwrotny sterowany U G1/8 wkręcany wtyk fi 4 mm /8880-A/

• Zawór odcinający sterowany B G1/4 wkręcany wtyk fi 4 mm /8890-A/

• Zawór odcinający sterowany B G1/8 wkręcany wtyk fi 4 mm /8890-A/

Te zawory łączą innowacyjność, niezawodność i łatwość obsługi, stając się kluczowym elementem w nowoczesnych układach pneumatycznych.

Firma CPP PREMA projektuje te zawory z myślą o precyzyjnym sterowaniu siłownikami. Zapewniają one bezpieczeństwo i efektywność w różnorodnych zastosowaniach przemysłowych. Każdy model wyróżnia się unikalnymi cechami, które odpowiadają na specyficzne potrzeby użytkowników. Dzięki nim możesz kontrolować przepływ powietrza, minimalizować ryzyko awarii i zwiększać wydajność swoich systemów.

Rodzaje zaworów sterowanych

W ofercie CPP PREMA znajdziesz dwa typy zaworów: zawory zwrotne sterowane oraz zawory odcinające sterowane. Oba typy pełnią kluczowe role w pneumatyce.

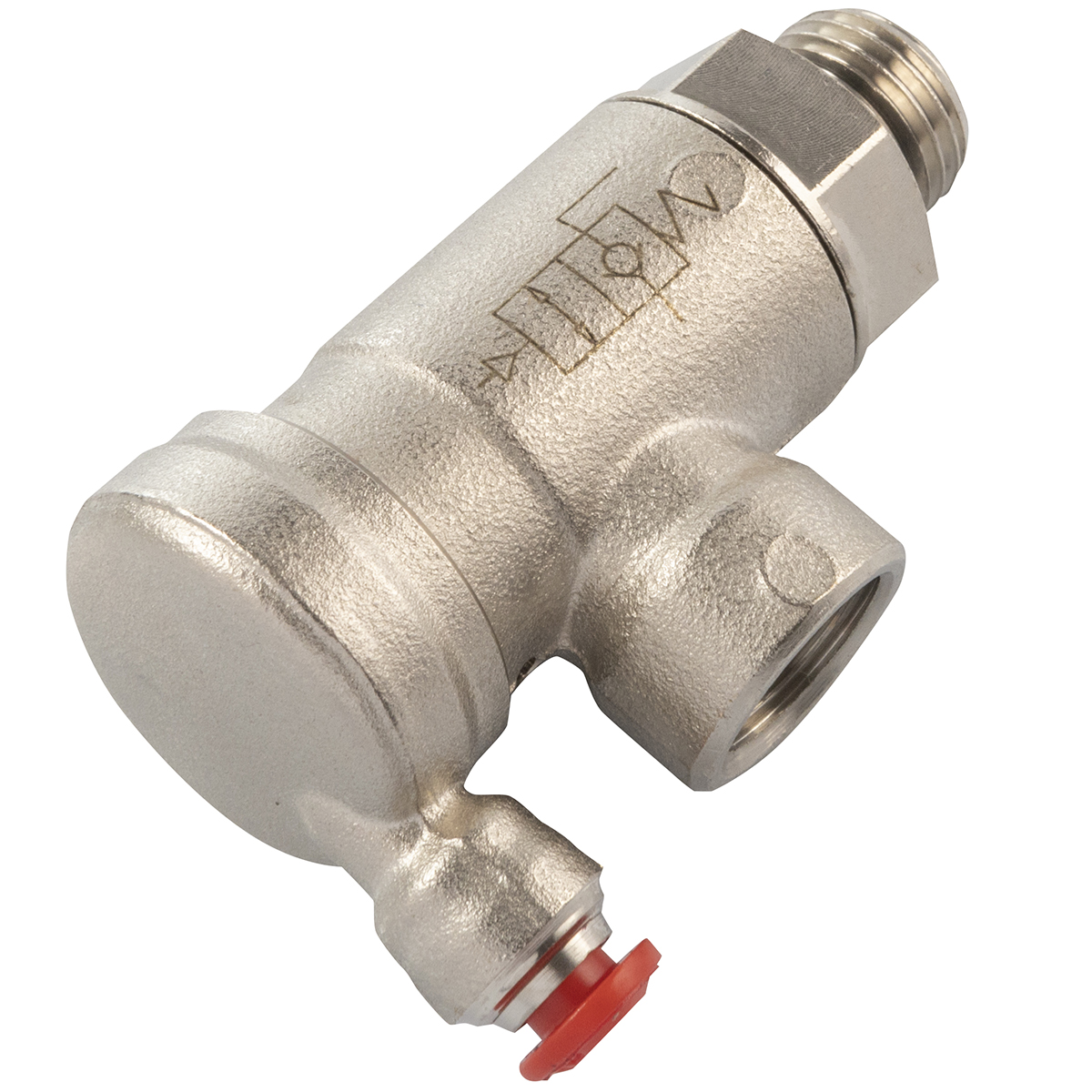

Zawór zwrotny sterowany (U)

Zawór zwrotny sterowany umożliwia przepływ powietrza w jednym kierunku. Blokuje ruch w przeciwnym kierunku, dopóki nie podasz sygnału sterującego. Po jego zastosowaniu zawór otwiera się, pozwalając na przepływ wsteczny. To rozwiązanie sprawdza się idealnie w systemach wymagających ścisłej kontroli nad przepływem powietrza. Dostępne modele to G1/8 i G1/4, oba z wtykiem 4 mm, co zapewnia elastyczność w instalacji.

Zawór odcinający sterowany (B)

Zawór odcinający sterowany całkowicie zatrzymuje przepływ powietrza po podaniu sygnału sterującego. Jest niezastąpiony w sytuacjach wymagających natychmiastowego odcięcia dopływu medium, np. podczas awarii lub konserwacji. Modele G1/8 i G1/4 z wtykiem 4 mm oferują wszechstronność i łatwość montażu w różnych systemach pneumatycznych.

Główne cechy produktów

Zawory CPP PREMA wyróżniają się szeregiem zalet, które czynią je liderem na rynku:

• Bezpieczeństwo na najwyższym poziomie: Chronią przed niekontrolowanymi ruchami siłowników, zapobiegając uszkodzeniom mechanicznym i zagrożeniom dla operatorów.

• Elastyczność: Dwa typy zaworów i dwa rozmiary (G1/8 i G1/4) pozwalają na dopasowanie do specyficznych wymagań Twojego systemu.

• Prosty montaż: Projekt umożliwia bezpośrednie mocowanie na przyłączach siłownika, co skraca czas instalacji i redukuje ryzyko wycieków.

• Wysoka wydajność: Pracują w zakresie ciśnienia 3-10 bar i temperatur od -20°C do +80°C, oferując przepływ 750 Nl/min (G1/8) i 1420 Nl/min (G1/4).

• Trwałość: Wykonane z mosiądzu niklowanego z uszczelkami NBR i PU, gwarantują odporność na korozję i długą żywotność.

Specyfikacje produktów

Oto szczegóły techniczne naszych zaworów:

• Typy: Zawór zwrotny sterowany (U), Zawór odcinający sterowany (B)

• Rozmiary: G1/8 i G1/4 z wtykiem 4 mm

• Ciśnienie robocze: 3-10 bar

• Temperatura: -20°C do +80°C

• Medium: Sprężone powietrze, filtrowane, smarowane lub niesmarowane

• Przepływ (przy 6 bar): 750 Nl/min (G1/8), 1420 Nl/min (G1/4)

• Materiały: Mosiądz niklowany (korpus, pokrywa, podstawa), NBR i PU (uszczelki)

Zastosowania w praktyce

Nasze zawory znajdują zastosowanie w wielu sektorach. Użyjesz ich w automatyce, produkcji czy systemach bezpieczeństwa. Są idealne do sterowania siłownikami w liniach produkcyjnych, robotyce czy systemach awaryjnych. Dzięki nim zoptymalizujesz działanie swoich urządzeń i zwiększysz ich niezawodność.

Zawory sterowane CPP PREMA to synonim precyzji, bezpieczeństwa i trwałości. Modele takie jak Zawór zwrotny sterowany U G1/4 i G1/8 oraz Zawór odcinający sterowany B G1/4 i G1/8 oferują niezrównaną kontrolę nad przepływem powietrza. Ich konstrukcja minimalizuje straty ciśnienia i ułatwia instalację. Wybierz CPP PREMA, aby podnieść standardy swoich systemów pneumatycznych i cieszyć się niezawodnością na lata.

Zawory sterowane CPP PREMA sprawdzają się w różnych sektorach przemysłowych. Oto, gdzie przynoszą największe korzyści:

Produkcja

W fabrykach precyzja i niezawodność są kluczowe. Nasze zawory:

• Sterują liniami montażowymi: Kontrolują ruch siłowników, zapewniając dokładne pozycjonowanie komponentów.

• Automatyzują procesy: Umożliwiają płynne działanie systemów automatycznych, redukując błędy.

• Zabezpieczają operatorów: Chronią przed przypadkowymi ruchami maszyn, zwiększając bezpieczeństwo pracy.

Automatyka

W automatyce pneumatyka odgrywa ogromną rolę. Zawory CPP PREMA:

• Wspierają robotykę: Regulują przepływ powietrza w ramionach robotów, umożliwiając precyzyjne ruchy.

• Optymalizują przenośniki: Sterują siłownikami w systemach transportowych, zapewniając płynność operacji.

• Podnoszą efektywność pakowania: Kontrolują maszyny pakujące, gwarantując spójne wyniki.

Systemy bezpieczeństwa

Bezpieczeństwo to priorytet w przemyśle. Nasze zawory:

• Działają jako stop awaryjny: Szybko odcinają przepływ powietrza, zatrzymując maszyny w sytuacjach krytycznych.

• Kontrolują ciśnienie: Zapobiegają nadciśnieniu w systemie, chroniąc przed awariami.

• Zabezpieczają procesy: Umożliwiają blokady, które uruchamiają się tylko po spełnieniu określonych warunków.

Konserwacja

Sprawna konserwacja to podstawa ciągłości pracy. Zawory:

• Izolują system: Umożliwiają bezpieczne odcięcie sekcji systemu podczas napraw.

• Ułatwiają serwis: Minimalizują czas przestojów dzięki szybkiemu montażowi i demontażowi.

Praktyczne przykłady użycia

Oto konkretne scenariusze zastosowania:

Linie produkcyjne w motoryzacji

W liniach montażowych samochodów zawory zwrotne sterowane kontrolują siłowniki pozycjonujące elementy karoserii. Zapobiegają ruchom przy zaniku ciśnienia, chroniąc przed uszkodzeniem części i obrażeniami personelu. Model G1/4 sprawdza się przy większych siłownikach, a G1/8 przy mniejszych.

Robotyka w spawalnictwie

W ramionach robotów spawalniczych zawory odcinające sterowane zatrzymują ruch w przypadku awarii. Szybka reakcja chroni obrabiane elementy i operatorów. Obrotowa górna część ułatwia instalację w skomplikowanych układach.

Przenośniki w przetwórstwie żywności

W systemach przenośnikowych zawory zwrotne sterowane kierują przepływem powietrza do siłowników sterujących bramami. Zapewniają, że produkty trafiają na właściwe linie, minimalizując straty i zwiększając efektywność.

Systemy wysokociśnieniowe w chemii

W zakładach chemicznych zawory odcinające sterowane izolują sekcje systemu przy skokach ciśnienia. Chronią przed wyciekami i eksplozjami, a mosiądz niklowany zapewnia odporność na korozję.

Wszystkie modele w tej kategorii mają wspólne cechy techniczne:

• Ciśnienie robocze: 3-10 bar
  Zapewnia skuteczne działanie w standardowych układach pneumatycznych.

• Temperatura pracy: -20°C do +80°C
  Nadaje się do użytku w zimnych i gorących środowiskach przemysłowych.

• Medium: Sprężone powietrze, filtrowane, smarowane lub niesmarowane
  Daje elastyczność w doborze medium roboczego.

• Przepływ (przy 6 bar):

  • G1/8: 750 Nl/min

  • G1/4: 1420 Nl/min
    Gwarantuje odpowiednią wydajność dla różnych siłowników.

Specyfikacje dla poszczególnych modeli

Każdy model ma unikalne wymiary i parametry:

Zawór zwrotny sterowany U G1/4 /8880-A/

• Typ: Zawór zwrotny sterowany

• Rozmiar: G1/4

• Wtyk: 4 mm

• Wymiary:

  • B1: 8 mm

  • ØD: 4 mm

  • L1: 58,5 mm

  • L2: 25 mm

  • L3: 20,5 mm

  • SW: 18 mm

• Numer zamówienia: 80.8880.14

Zawór zwrotny sterowany U G1/8 /8880-A/

• Typ: Zawór zwrotny sterowany

• Rozmiar: G1/8

• Wtyk: 4 mm

• Wymiary:

  • B1: 6 mm

  • ØD: 4 mm

  • L1: 56 mm

  • L2: 25 mm

  • L3: 18,5 mm

  • SW: 18 mm

• Numer zamówienia: 80.8880.18

Zawór odcinający sterowany B G1/4 /8890-A/

• Typ: Zawór odcinający sterowany

• Rozmiar: G1/4

• Wtyk: 4 mm

• Wymiary:

  • B1: 8 mm

  • ØD: 4 mm

  • L1: 58,5 mm

  • L2: 25 mm

  • L3: 20,5 mm

  • SW: 18 mm

• Numer zamówienia: 80.8890.14

Zawór odcinający sterowany B G1/8 /8890-A/

• Typ: Zawór odcinający sterowany

• Rozmiar: G1/8

• Wtyk: 4 mm

• Wymiary:

  • B1: 6 mm

  • ØD: 4 mm

  • L1: 56 mm

  • L2: 25 mm

  • L3: 18,5 mm

  • SW: 18 mm

• Numer zamówienia: 80.8890.18

Materiały konstrukcyjne

Zawory wykonano z trwałych materiałów:

• Korpus, pokrywa obrotowa, podstawa: Mosiądz niklowany
  Zapewnia odporność na korozję i długą żywotność.

• Uszczelki: NBR i PU
  Gwarantują szczelność i elastyczność w szerokim zakresie temperatur.

Dodatkowe cechy techniczne

Zawory oferują funkcje ułatwiające użytkowanie:

• Obrotowa górna część: Umożliwia dopasowanie do kierunku linii zasilającej.

• Montaż bezpośredni: Redukuje potrzebę dodatkowych złączek.

• Kompatybilność: Współpracują z zaworami dławiąco-zwrotnymi.

Znaczenie danych technicznych

Zrozumienie parametrów jest kluczowe:

• Dopasowanie: Gwarantuje kompatybilność z Twoim systemem.

• Wydajność: Pomaga wybrać odpowiedni model dla optymalnej pracy.

• Bezpieczeństwo: Zapewnia działanie w granicach specyfikacji.

Oto kluczowe materiały w konstrukcji:

• Korpus, pokrywa obrotowa, podstawa: Mosiądz niklowany

• Uszczelki: NBR (kauczuk nitrylowo-butadienowy) i PU (poliuretan)

Mosiądz niklowany

• Odporność na korozję: Nikiel chroni przed wilgocią i chemikaliami.

• Trwałość: Wytrzymuje naprężenia mechaniczne i zużycie.

• Przewodność cieplna: Rozprasza ciepło, utrzymując wydajność.

• Estetyka: Nadaje profesjonalny wygląd.

Uszczelki NBR

• Odporność na oleje: Idealne do smarowanego powietrza.

• Elastyczność: Zapewnia szczelność w zakresie -20°C do +80°C.

• Ekonomiczność: Wysoka jakość w przystępnej cenie.

Uszczelki PU

• Odporność na ścieranie: Wytrzymuje tarcie i zużycie.

• Elastyczność: Dostosowuje się do ciśnienia i powierzchni.

• Odporność chemiczna: Chroni przed degradacją.

Proces wyboru materiałów

Wybór materiałów opiera się na:

• Badaniach: Testujemy odporność i kompatybilność.

• Jakości: Stosujemy tylko sprawdzone surowce.

• Opiniach: Uwzględniamy potrzeby użytkowników.

Korzyści materiałów

• Długowieczność: Redukują potrzebę wymian.

• Niezawodność: Zapewniają stabilną pracę.

• Bezpieczeństwo: Wytrzymują trudne warunki.

Przygotowanie

1. Bezpieczeństwo: Odłącz system od zasilania i odciąż ciśnienie.

2. Narzędzia: Przygotuj klucz płaski i ewentualnie uszczelniacz.

3. Kontrola: Sprawdź zawór pod kątem uszkodzeń.

Kroki montażu

1. Wybierz miejsce

• Montuj zawór bezpośrednio na przyłączu siłownika.

• Określ kierunek linii zasilającej.

2. Przygotuj przyłącze

• Oczyść gwint siłownika z zanieczyszczeń.

• Nałóż uszczelniacz na gwint zaworu, jeśli требуется.

3. Zamocuj zawór

• Wkręć zawór ręcznie w przyłącze.

• Dokręć kluczem, unikając nadmiernej siły.

4. Podłącz linie

• Zidentyfikuj porty zasilania i sterowania.

• Podłącz linie, zabezpieczając je przed wyciekami.

• Obróć górną część zaworu, aby dopasować do linii.

5. Testuj

• Włącz ciśnienie stopniowo.

• Sprawdź szczelność połączeń.

• Aktywuj sygnał sterujący i zweryfikuj działanie.

Wskazówki

• Używaj odpowiednich narzędzi.

• Nie przekręcaj gwintów.

• Oznacz linie dla łatwiejszej identyfikacji.

1. Czym różni się zawór zwrotny od odcinającego?

Zawór zwrotny sterowany blokuje przepływ powietrza w jednym kierunku, dopóki nie zostanie podany sygnał sterujący, który otwiera zawór i umożliwia przepływ wsteczny. Dzięki temu możesz precyzyjnie kontrolować, kiedy powietrze przepływa przez system, co jest przydatne w aplikacjach wymagających regulacji ruchu siłowników. Z kolei zawór odcinający sterowany całkowicie zatrzymuje przepływ powietrza po podaniu sygnału sterującego, co czyni go idealnym rozwiązaniem w sytuacjach awaryjnych lub podczas konserwacji, gdy konieczne jest szybkie odcięcie dopływu medium. Oba typy zaworów oferują różne funkcje, ale wspólnie zapewniają pełną kontrolę nad systemami pneumatycznymi.

2. Jak zawory zwiększają bezpieczeństwo?

Zawory sterowane CPP PREMA podnoszą bezpieczeństwo systemów pneumatycznych na kilka sposobów. Zawór zwrotny sterowany zapobiega niekontrolowanym ruchom siłowników, blokując przepływ powietrza w przypadku zaniku ciśnienia lub awarii – ruch następuje dopiero po podaniu sygnału sterującego. To chroni zarówno sprzęt, jak i operatorów przed niebezpiecznymi, nieprzewidzianymi reakcjami maszyn. Zawór odcinający sterowany umożliwia natychmiastowe zatrzymanie przepływu powietrza, co jest kluczowe w sytuacjach awaryjnych, takich jak wycieki czy uszkodzenia systemu. Dzięki tym mechanizmom zawory CPP PREMA redukują ryzyko wypadków, uszkodzeń sprzętu i przestojów produkcyjnych.

3. Jakie są parametry pracy zaworów?

Zawory CPP PREMA działają w ciśnieniu roboczym od 3 do 10 bar, co jest standardem w większości systemów pneumatycznych. Zakres temperatur pracy wynosi od -20°C do +80°C, co pozwala na ich stosowanie w różnorodnych warunkach – od chłodni po gorące hale produkcyjne. Są kompatybilne ze sprężonym powietrzem filtrowanym, smarowanym lub niesmarowanym, co daje użytkownikom elastyczność w wyborze medium. Przepływ powietrza przy 6 bar wynosi 750 Nl/min dla modeli G1/8 i 1420 Nl/min dla G1/4, co zapewnia wydajność odpowiednią do większości zastosowań przemysłowych.

4. Czy zawory działają z niesmarowanym powietrzem?

Tak, zawory CPP PREMA mogą pracować zarówno z powietrzem smarowanym, jak i niesmarowanym. Jest to szczególnie istotne w aplikacjach wymagających czystego powietrza, np. w przemyśle spożywczym, farmaceutycznym czy elektronicznym, gdzie smarowanie mogłoby zanieczyścić proces. Uszczelki z NBR i PU są odporne na oleje i smary, co oznacza, że zawory działają równie dobrze w systemach smarowanych, oferując wszechstronność i niezawodność w różnych warunkach pracy.

5. Jak je zamontować?

Montaż zaworów CPP PREMA jest intuicyjny i nie wymaga zaawansowanych narzędzi. Oto szczegółowa instrukcja:

1. Przygotowanie systemu: Odłącz zasilanie i odciąż ciśnienie w systemie, aby zapewnić bezpieczeństwo podczas instalacji.

2. Wybór lokalizacji: Zamontuj zawór bezpośrednio na przyłączu siłownika, co zmniejsza ryzyko wycieków i upraszcza instalację.

3. Przygotowanie gwintu: Oczyść gwint siłownika z zanieczyszczeń i, jeśli to konieczne, nałóż uszczelniacz (np. taśmę teflonową) na gwint zaworu.

4. Montaż zaworu: Wkręć zawór ręcznie w przyłącze, a następnie dokręć go kluczem płaskim – unikaj nadmiernej siły, aby nie uszkodzić gwintu.

5. Podłączenie przewodów: Zidentyfikuj porty zasilania i sterowania, podłącz linie pneumatyczne i sprawdź ich szczelność.

6. Regulacja pozycji: Obróć górną część zaworu, aby dopasować ją do kierunku linii zasilającej, co ułatwia integrację w systemie.

7. Testowanie: Stopniowo zwiększaj ciśnienie, sprawdź szczelność połączeń i aktywuj sygnał sterujący, aby potwierdzić prawidłowe działanie.

6. Z jakich materiałów są wykonane?

Zawory CPP PREMA są wykonane z trwałych materiałów, które zapewniają niezawodność w trudnych warunkach:

• Korpus, pokrywa obrotowa, podstawa: Mosiądz niklowany – odporny na korozję, idealny do środowisk wilgotnych lub chemicznie agresywnych.

• Uszczelki: NBR (kauczuk nitrylowo-butadienowy) i PU (poliuretan) – odporne na oleje, smary i ścieranie, zapewniają długotrwałą szczelność.

Te materiały gwarantują, że zawory wytrzymają intensywne użytkowanie w przemyśle.

7. Jakie są wymiary zaworów?

Wymiary zaworów różnią się w zależności od modelu:

• Zawór zwrotny sterowany U G1/4 /8880-A/: B1: 8 mm, ØD: 4 mm, L1: 58,5 mm, L2: 25 mm, L3: 20,5 mm, SW: 18 mm.

• Zawór zwrotny sterowany U G1/8 /8880-A/: B1: 6 mm, ØD: 4 mm, L1: 56 mm, L2: 25 mm, L3: 18,5 mm, SW: 18 mm.

• Zawór odcinający sterowany B G1/4 /8890-A/: B1: 8 mm, ØD: 4 mm, L1: 58,5 mm, L2: 25 mm, L3: 20,5 mm, SW: 18 mm.

• Zawór odcinający sterowany B G1/8 /8890-A/: B1: 6 mm, ØD: 4 mm, L1: 56 mm, L2: 25 mm, L3: 18,5 mm, SW: 18 mm.

Kompaktowe rozmiary ułatwiają montaż w ograniczonych przestrzeniach.

8. Jakie są numery zamówieniowe?

Numery zamówieniowe dla modeli:

• Zawór zwrotny sterowany U G1/4: 80.8880.14

• Zawór zwrotny sterowany U G1/8: 80.8880.18

• Zawór odcinający sterowany B G1/4: 80.8890.14

• Zawór odcinający sterowany B G1/8: 80.8890.18

Te numery ułatwiają identyfikację i zamawianie odpowiedniego modelu.

9. Jak wybrać odpowiedni zawór do mojego systemu?

Wybór zależy od kilku czynników:

• Rodzaj kontroli: Jeśli potrzebujesz blokady przepływu wstecznego, wybierz zawór zwrotny. Jeśli chcesz całkowicie odciąć przepływ, wybierz zawór odcinający.

• Rozmiar przyłącza: G1/8 dla mniejszych systemów, G1/4 dla większych przepływów (1420 Nl/min vs. 750 Nl/min).

• Warunki pracy: Sprawdź ciśnienie (3-10 bar) i temperaturę (-20°C do +80°C), aby upewnić się, że są odpowiednie dla Twojej aplikacji.

• Medium: Oba zawory działają z powietrzem smarowanym i niesmarowanym.

Analiza tych parametrów pomoże Ci dobrać idealny model.

10. Czy zawory są kompatybilne z innymi komponentami?

Tak, dzięki standardowym gwintom (G1/8, G1/4) i wtykom 4 mm, zawory CPP PREMA współpracują z siłownikami, zaworami dławiąco-zwrotnymi czy sensorami. Obrotowa górna część ułatwia dopasowanie do układu, co czyni je uniwersalnymi w systemach pneumatycznych.

11. Jakie są typowe zastosowania?

Zawory znajdują zastosowanie w:

• Produkcji: Sterowanie liniami montażowymi, automatyzacja.

• Automatyce: Robotyka, systemy pakujące.

• Bezpieczeństwie: Awaryjne zatrzymanie, blokady.

• Konserwacji: Izolacja sekcji systemu.

Ich wszechstronność sprawia, że są niezastąpione w przemyśle.

12. Jak konserwować zawory?

Konserwacja jest prosta:

• Kontrola uszczelek: Sprawdzaj NBR i PU pod kątem zużycia.

• Czyszczenie: Usuwaj zanieczyszczenia, aby zachować płynność działania.

• Testy: Regularnie aktywuj zawory, by potwierdzić ich sprawność.

• Wymiana: W razie potrzeby wymieniaj uszczelki.

Regularne przeglądy zapewniają długą żywotność.

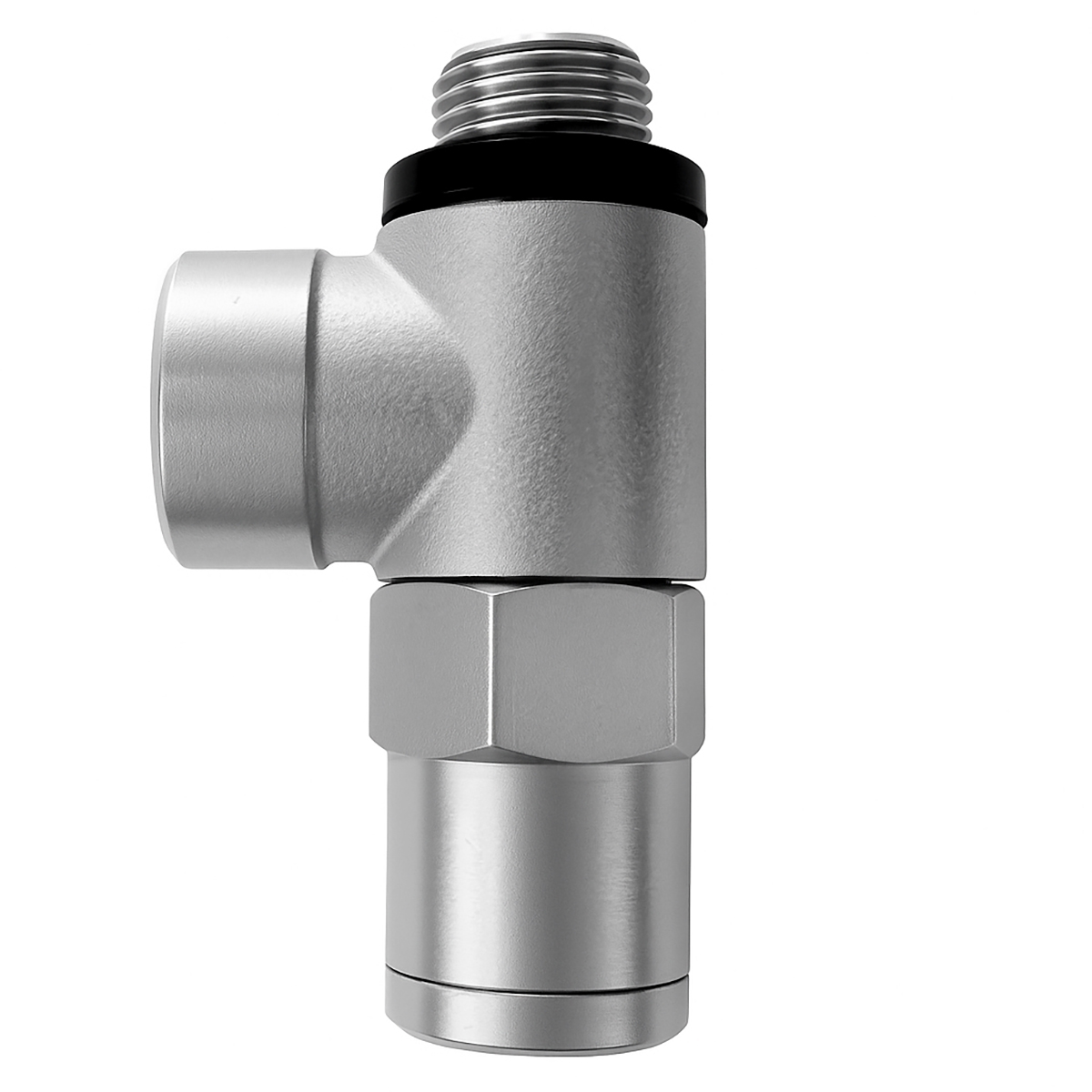

13. Jakie są zalety zaworów CPP PREMA?

• Bezpieczeństwo: Ochrona przed awariami.

• Trwałość: Wysokiej jakości materiały.

• Elastyczność: Różne modele i rozmiary.

• Łatwość instalacji: Prosty montaż i regulacja.

14. Co robić w przypadku awarii zaworu?

• Diagnoza: Sprawdź ciśnienie, szczelność i sygnał sterujący.

• Czyszczenie: Usuń zanieczyszczenia z portów.

• Wymiana: Jeśli uszczelki są uszkodzone, wymień je na nowe.
