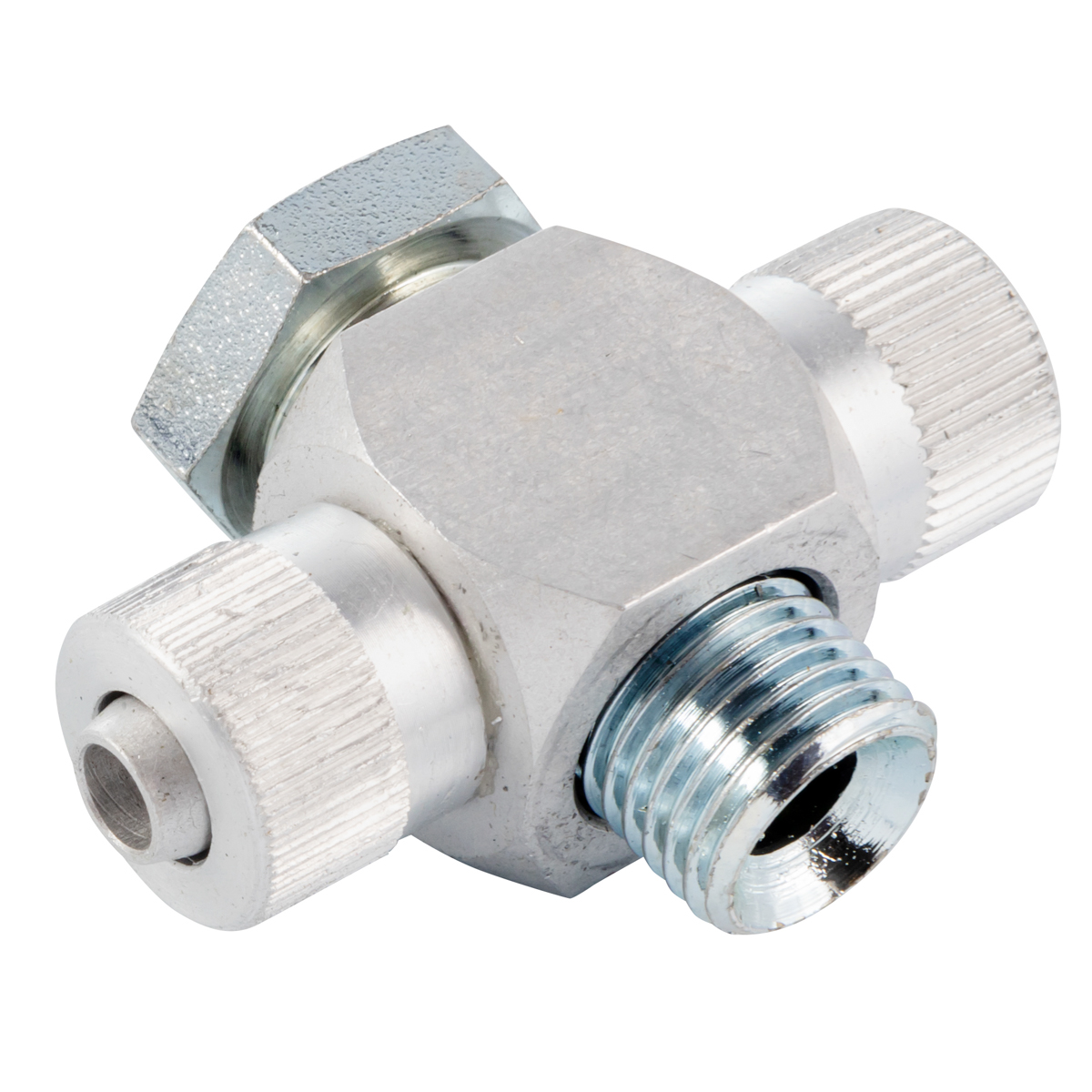

Złączki kątowe dwustronne obrotowe typu Banjo seria 60.0004

Złączki kątowe dwustronne obrotowe typu Banjo to specjalistyczne elementy łączące w pneumatyce, które umożliwiają jednoczesne podpięcie dwóch przewodów pneumatycznych w układzie kątowym, z zachowaniem funkcji obrotu całego elementu. W katalogu CPP PREMA (Seria 1000) wyróżnia się modele wykonane z aluminium, przystosowane do przewodów o średnicach fi 12x8 mm oraz fi 12x10 mm, z gwintem zewnętrznym G1/4 lub G1/2. Podstawowym zadaniem tych złączek jest stworzenie ruchomego (obrotowego) połączenia tam, gdzie wymagana jest duża elastyczność prowadzenia przewodów i konieczność jednoczesnego przyłączania obu stron w konfiguracji kątowej.

Właściwości Banjo sprawiają, że element można zainstalować w miejscach, gdzie niewiele jest wolnej przestrzeni, a przewody muszą być wyprowadzone pod kątem (zwykle 90°) w sposób rozdzielny. Dwustronna kątowość pozwala na skierowanie każdej z końcówek w nieco inną stronę, a funkcja obrotu zapewnia swobodę przy montażu lub późniejszej eksploatacji. Dzięki temu przewody nie skręcają się wzajemnie i nie zaginają, co przedłuża ich żywotność.

Wybrane produkty:

1. Złączka kątowa skręcana dwustronna G1/4 GZ do przewodu fi 12x8 mm, aluminium

2. Złączka kątowa skręcana dwustronna G1/2 GZ do przewodu fi 12x10 mm, aluminium

Te dwa warianty różnią się wielkością gwintu (G1/4 i G1/2) oraz średnicą przewodów (fi 12x8 vs. fi 12x10). W obu przypadkach obudowa złączki wykonana jest z aluminium, co zapewnia niską masę, dobre właściwości antykorozyjne i korzystny współczynnik wytrzymałości do wagi. Tego typu rozwiązania są szczególnie przydatne w miejscach, gdzie montaż tradycyjnych złączek skręcanych byłby utrudniony przez ograniczoną przestrzeń montażową czy konieczność wyprowadzenia dwóch węży z jednego punktu w kształcie litery „T” lub zbliżonym.

Główne cechy i zalety:

• Konstrukcja dwustronna: umożliwia podłączenie dwóch przewodów w układzie kątowym, z jednym wspólnym gwintem zewnętrznym.

• Ruchoma głowica: opcja obrotu ułatwia ustawienie węży w wybranym kierunku, co zwiększa elastyczność instalacji.

• Materiały wysokiej jakości: aluminium użyte do korpusu gwarantuje dobre właściwości mechaniczne oraz zabezpieczenie przed korozją przy zachowaniu niskiej masy własnej produktu.

• Bezpieczeństwo: solidne mocowanie gwintów zapewnia szczelność w układach o ciśnieniach typowych dla pneumatyki (zwykle do ok. 10–15 bar, zależnie od specyfikacji).

• Uniwersalność: złączki typu Banjo mogą być stosowane nie tylko do sprężonego powietrza, ale również do innych gazów nieagresywnych, o ile spełnione są odpowiednie warunki ciśnieniowe oraz tolerancje materiałowe.

• Szybki montaż: możliwość obrotu złączki eliminuje konieczność dokładnego dopasowywania przewodów przed ostatecznym dokręceniem gwintu.

Tego typu złączki Banjo są chętnie stosowane w miejscach, gdzie kluczowe jest ograniczenie zagięć przewodów i poprawienie ergonomii prowadzenia instalacji. Dzięki konstrukcji kątowej i obrotowej dają się wpasować w różnorodne układy maszyn, linii produkcyjnych czy systemów warsztatowych. Jednocześnie zapewniają pewne i szczelne łączenie przewodu z elementem gwintowanym (np. blokiem rozdzielającym powietrze, gniazdem w urządzeniu czy wyjściem z siłownika pneumatycznego).

CPP PREMA, jako renomowany producent, dba o spełnianie wysokich standardów jakości – zarówno pod względem doboru materiałów, jak i precyzji wykonania. Złączki kątowe dwustronne z serii 1000 przechodzą wielostopniowe testy, co minimalizuje ryzyko wycieków i gwarantuje powtarzalność parametrów. Dodatkowo, zastosowanie gwintów zgodnych z popularnymi normami (BSPP) pozwala na łatwe łączenie ich z innymi komponentami armatury pneumatycznej.

Podsumowując, złączki kątowe dwustronne obrotowe typu Banjo to idealne rozwiązanie wszędzie tam, gdzie trzeba zaoszczędzić miejsce, a jednocześnie zachować swobodę prowadzenia dwóch przewodów pneumatycznych z jednego punktu gwintowanego. Wykonanie z aluminium zapewnia lekkość i długą żywotność. Dzięki temu produkty spełniają oczekiwania nawet najbardziej wymagających klientów, poszukujących sprawdzonych i funkcjonalnych elementów do rozbudowanych systemów pneumatycznych.

Złączki kątowe dwustronne obrotowe typu Banjo, dostępne w serii 1000 od CPP PREMA, znajdują zastosowanie przede wszystkim w różnorodnych instalacjach pneumatycznych. Z uwagi na swój specyficzny kształt (kątowy) i funkcjonalność (dwustronne przyłącze + obrót), są chętnie wykorzystywane w branżach, w których istotne jest kompleksowe prowadzenie przewodów, minimalizacja przestrzeni i wysoka ergonomia montażu. Poniżej opisano przykładowe obszary oraz sposoby zastosowania:

1. Linie produkcyjne i automatyka przemysłowa

   • W fabrykach, gdzie siłowniki pneumatyczne i zawory rozdzielające powietrze montowane są w gęstej konfiguracji, złączka Banjo pozwala wyprowadzić dwa przewody z jednego portu gwintowanego pod kątem.

   • Obrotowa część kątowa umożliwia dopasowanie kąta wyjścia przewodów w czasie montażu, co ułatwia unikanie kolizji z innymi elementami.

   • Dwustronny układ bywa wykorzystywany np. do równoległego zasilenia dwóch obszarów lub do stworzenia pętli zasilającej, ograniczając konieczność montowania dodatkowych rozdzielaczy czy trójników.

2. Układy sterowania i szafy pneumatyczne

   • W szafach, gdzie liczy się każdy centymetr przestrzeni, Banjo sprawdza się idealnie. Zamiast prowadzić dwa odrębne węże do osobnych gniazd, można użyć jednej złączki, rozdzielając przepływ w obrębie tego samego gwintu.

   • Minimalizuje to liczbę połączeń i upraszcza konserwację, bo w razie potrzeby wystarczy zidentyfikować jedną złączkę kątową dwustronną, zamiast wielu pojedynczych elementów.

3. Branża automotive i warsztaty

   • W warsztatach samochodowych i zakładach produkujących podzespoły motoryzacyjne często używa się narzędzi pneumatycznych oraz urządzeń wspomagających.

   • Złączki Banjo dają możliwość montażu w miejscach trudno dostępnych, np. w pobliżu korpusu silnika, gdzie konieczne jest prowadzenie dwóch węży (np. zasilania i powrotu) z jednej przyłączki.

4. Systemy chłodzenia i transportu mediów (nie tylko powietrza)

   • Choć zasadniczo Banjo przeznaczone jest do pneumatyki, w niektórych aplikacjach wykorzystuje się je także do przepływu cieczy o niskim ciśnieniu, jeśli materiały i uszczelnienia są kompatybilne z danym medium (np. wodą czy chłodziwem).

   • Funkcja obrotu może zapobiec zaginaniu węży w ciasnych zakamarkach maszyn, co pozytywnie wpływa na trwałość całego układu.

5. Przemysł spożywczy i farmaceutyczny

   • Często w tych sektorach panuje ograniczona przestrzeń między urządzeniami, a zarazem trzeba zachować wysokie standardy higieny i ergonomii.

   • Wykorzystanie złączek kątowych dwustronnych obrotowych pozwala uniknąć plątaniny węży i ułatwia późniejsze mycie oraz konserwację linii produkcyjnych.

6. Mobilne instalacje i pojazdy specjalistyczne

   • Maszyny rolnicze, wozy strażackie czy pojazdy komunalne nierzadko mają pneumatyczne elementy sterowania czy zasilania. Z uwagi na ograniczoną przestrzeń w zabudowie pojazdu, złączka Banjo pomaga w wyprowadzeniu dwóch przewodów w dogodnym kierunku z jednego punktu gwintowanego.

   • Funkcja obrotu niweluje ryzyko uszkodzeń węży wynikających z wibracji i ruchu pojazdu, bo wąż sam „układa się” względem zmiennego położenia.

7. Urządzenia laboratoryjne i prototypowe

   • Złączki Banjo przydają się w prototypowych systemach przepływu gazów, gdzie inżynier lub projektant musi często zmieniać układ instalacji, testując różne konfiguracje.

   • Obracanie kąta wyjścia przewodów oszczędza czas i zapobiega konieczności wymiany głównych elementów systemu w razie wprowadzania modyfikacji.

8. Nowoczesne linie pakujące

   • W systemach pakowania i paletyzowania, w których automatyczne roboty współpracują z pneumatycznymi chwytakami, złączka Banjo może ułatwić prowadzenie przewodów zasilających.

   • Dzięki kątowemu wyprowadzeniu minimalizuje się załamania węży, co zmniejsza spadki ciśnienia i poprawia efektywność całej linii.

9. Skrócenie czasu przestojów

   • Montaż jednej złączki dwustronnej obrotowej zamiast kilku osobnych elementów skraca czas potrzebny na konfigurację przewodów. Ma to duże znaczenie w zakładach, gdzie przestoje produkcyjne są kosztowne.

   • W razie konieczności wymiany tej złączki na nową, prace serwisowe przebiegają sprawnie, ponieważ cały węzeł łączenia przewodów jest skupiony w jednym miejscu.

10. Optymalizacja designu

• W coraz bardziej zautomatyzowanych halach kluczowa staje się zarówno funkcjonalność, jak i estetyka prowadzenia instalacji. Złączki kątowe dwustronne obrotowe ułatwiają prowadzenie przewodów równolegle do siebie w sposób schludny i kompaktowy.

• Chroni to personel przed przypadkowym zahaczeniem o wystające węże, minimalizując ryzyko wypadków.

Złączki kątowe dwustronne obrotowe typu Banjo z oferty CPP PREMA Serii 1000 zostały opracowane z myślą o bezpiecznym i ergonomicznym prowadzeniu przewodów pneumatycznych. Z uwagi na specyfikę tych elementów (dwustronne przyłącze, kątowa obudowa, funkcja obrotu), warto poznać najważniejsze parametry techniczne, które wpływają na ich funkcjonalność i zakres zastosowań.

1. Gwint zewnętrzny BSPP

   • Prezentowane modele posiadają gwint zewnętrzny G1/4 lub G1/2. Jest to gwint równoległy (BSPP), popularny w pneumatyce.

   • Dokładne wymiary gwintów i ich tolerancje są zgodne z normami, co zapewnia kompatybilność z większością gniazd i innych akcesoriów dostępnych na rynku.

2. Przeznaczone średnice przewodów

   • Złączka kątowa dwustronna G1/4 dedykowana jest do przewodów fi 12x8 mm.

   • Złączka kątowa dwustronna G1/2 przystosowana jest do przewodów fi 12x10 mm.

   • Fi 12x8 oznacza przewód o średnicy zewnętrznej 12 mm i wewnętrznej 8 mm, zaś fi 12x10 oznacza wąż o wewnętrznej średnicy 10 mm. Należy pamiętać, by sprawdzić, czy przekrój przewodu odpowiada ciśnieniu i przepływowi w danej aplikacji.

3. Materiał

   • Korpus złączki wykonany jest z aluminium, co przekłada się na niski ciężar i dobrą odporność na korozję w standardowych warunkach przemysłowych.

   • Aluminium zapewnia również dobrą przewodność cieplną, dzięki czemu przy zmianach temperatur nie dochodzi do nagłych naprężeń w materiale.

   • Wewnętrzne elementy mocowania i ewentualne uszczelnienia (pierścienie, nakrętki) mogą być wykonane z mosiądzu lub innych materiałów, zależnie od wersji i rekomendacji producenta. Dodatkowe informacje na ten temat zwykle znajdują się w tabelach katalogowych.

4. Ciśnienie robocze

   • Produkty te są projektowane do typowych zastosowań w pneumatyce, gdzie ciśnienie waha się zwykle w granicach 6–10 bar.

   • Zwykle producent deklaruje maksymalne ciśnienie pracy do ok. 10–15 bar (zależy od średnicy przewodu, rodzaju gwintu i konstrukcji wewnętrznej). Przed użyciem w aplikacjach o wyższym ciśnieniu zaleca się konsultację z działem technicznym CPP PREMA.

5. Temperatura pracy

   • Zakres temperatur roboczych dla typowych uszczelek (NBR lub podobnych) wynosi ok. -10/20°C do +70/80°C, co wystarcza do większości aplikacji przemysłowych.

   • Przy wyższych temperaturach lub agresywniejszym środowisku można rozważyć uszczelki wzmocnione (np. FKM), jeśli producent oferuje taką opcję.

6. Budowa kątowa dwustronna

   • Podstawowa konstrukcja Banjo zakłada wprowadzenie jednego gwintu w gniazdo, a następnie odchodzenie dwóch króćców (również gwintowanych lub przygotowanych do wsunięcia przewodów) pod kątem 90°.

   • Część środkowa ma możliwość obrotu względem osi gwintu, co ułatwia ustawienie przewodów pod żądanym kątem. Zależnie od modelu i wykonania, zakres obrotu może być ograniczony przez konstrukcję.

7. Łożyskowanie i uszczelnienie obrotu

   • Wysokiej jakości złączki typu Banjo dysponują precyzyjnym uszczelnieniem w punkcie obrotu, np. w postaci O-ringów lub pierścieni wargowych odpornych na wycieranie.

   • Dzięki temu, nawet przy wielokrotnym zmianie położenia złączki, nie dochodzi do wycieków sprężonego powietrza, a siła potrzebna do obrotu jest stosunkowo niewielka.

8. Moment dokręcania

   • Każdy gwint zewnętrzny (G1/4, G1/2) powinien być dokręcany z zalecanym momentem, podanym przez producenta.

   • Zbyt słabe dokręcenie grozi wyciekami, zaś nadmierne – uszkodzeniem gwintu lub samego korpusu z aluminium. Niezwykle ważne jest przestrzeganie wytycznych i stosowanie odpowiednich środków uszczelniających (np. taśmy PTFE) na gwincie, jeśli wymaga tego konfiguracja.

9. Właściwości mechaniczne

   • Aluminium jest materiałem lekkim, a przy tym wystarczająco wytrzymałym, by poradzić sobie z typowymi obciążeniami w pneumatyce.

   • W miejscach szczególnie narażonych na uderzenia mechaniczne może być konieczne dodatkowe osłonięcie złączki, gdyż aluminium ma mniejszą odporność na zgniecenia niż np. stal.

10. Masa i gabaryty

• Dzięki wykonaniu z aluminium masa złączek Banjo jest relatywnie niewielka, co ułatwia montaż w miejscach, gdzie obciążenie konstrukcji musi być możliwie małe.

• Gabaryty konkretnych modeli (długość, średnica korpusu, rozstaw otworów) podawane są w dokumentacji CPP PREMA. Dzięki temu można dokładnie zaplanować aranżację instalacji.

11. Żywotność i konserwacja

• Przy prawidłowym użytkowaniu i regularnym czyszczeniu (usuwaniu pyłów, olejów i innych zanieczyszczeń) złączka Banjo powinna działać bezawaryjnie przez wiele lat.

• Najczęstszą przyczyną ewentualnych problemów są zanieczyszczenia dostające się w punkt obrotu lub niewłaściwe dokręcenie gwintu.

• Jeśli w czasie serwisu wykryte zostaną nieszczelności, najpierw warto sprawdzić stan uszczelek, a następnie ewentualnie wymienić cały element (co często bywa ekonomiczniejszym rozwiązaniem niż długotrwała naprawa).

12. Zgodność z normami

• Seria 1000 złączek skręcanych CPP PREMA jest projektowana tak, by spełniać ogólne wymogi obowiązujące w pneumatyce, w tym te dotyczące bezpieczeństwa oraz zgodności wymiarów gwintów z normami międzynarodowymi.

• Dzięki temu nie powinno być problemu z integracją tych złączek w istniejących systemach, gdzie stosuje się standardy europejskie (BSPP).

Dobór materiałów w przypadku złączek kątowych dwustronnych obrotowych typu Banjo jest kluczowy dla ich trwałości i niezawodności. CPP PREMA, tworząc serię 1000, postawiła na aluminium w roli surowca do korpusu. Poniżej omówiono kluczowe zalety i właściwości materiałów zastosowanych w tych produktach:

1. Aluminium

   • Główny korpus złączki Banjo wykonany jest z aluminium. To lekki, a jednocześnie wytrzymały materiał, ceniony w przemyśle za dobrą odporność na korozję (szczególnie w porównaniu ze stalą węglową).

   • W porównaniu z mosiądzem czy stalą nierdzewną, aluminium wyróżnia się niższą gęstością, co pozwala ograniczyć masę całego wyrobu. Ma to znaczenie przy montażu w delikatnych konstrukcjach, w maszynach z ruchomymi ramionami lub w pojazdach, gdzie każdy dodatkowy kilogram ma wpływ na zużycie energii.

   • Naturalna warstwa tlenku na powierzchni aluminium zwiększa odporność na korozję w standardowych warunkach atmosferycznych. W przypadku środowisk wybitnie agresywnych warto jednak ocenić, czy aluminium wystarczy, czy konieczne będzie dodatkowe zabezpieczenie.

2. Elementy uszczelniające

   • W złączkach Banjo najczęściej używa się uszczelek z elastomerów, np. NBR, EPDM, FKM, zależnie od potrzeb. Ich zadaniem jest zagwarantowanie szczelności przy różnych ciśnieniach i temperaturach pracy.

   • W punkcie obrotu (jeśli występuje taka funkcja w złączce) uszczelki mogą mieć specyficzny kształt, umożliwiający ruch względny między korpusem a pierścieniem. Dzięki temu nawet przy wielokrotnym obracaniu kątowym nie dochodzi do rozszczelnienia.

3. Stopy metali w częściach gwintowanych

   • Gwint G (BSPP) lub G1/2 z reguły towarzyszy stalowym lub mosiężnym wzmocnieniom, by zapobiec wycieraniu nitki gwintu w czasie wielokrotnego montażu.

   • Obszar ten jest newralgiczny, gdyż musi znosić wysokie siły docisku (moment dokręcania) oraz kontakt z pastą uszczelniającą czy taśmą PTFE. Dlatego często stosuje się wkładki lub powłoki wzmocnione, by uniknąć uszkodzeń gwintu w korpusie aluminiowym.

4. Powłoki ochronne

   • Aluminium samo w sobie wykazuje odporność korozyjną, jednak w niektórych modelach stosuje się dodatkowe powłoki galwaniczne lub anodyzowanie.

   • Anodyzowanie może podnieść walory estetyczne (nadanie koloru) i zwiększyć twardość powierzchni. W zależności od warunków pracy (np. wysoka wilgotność, kontakt ze słoną wodą), anodyzowanie może znacznie przedłużyć żywotność złączki.

5. Łożyskowanie obrotu

   • W przypadku elementów obrotowych bywa istotne użycie specjalnych pierścieni ślizgowych (tworzywo sztuczne, np. PTFE) albo mosiężnych wstawek, które ograniczają tarcie i zabezpieczają aluminium przed zatarciem.

   • Dzięki temu możliwe jest wielokrotne obracanie korpusu Banjo bez ryzyka uszkodzenia materiału.

6. Właściwości mechaniczne

   • Aluminium stosowane w złączkach to zazwyczaj stopy o określonej wytrzymałości (np. EN AW-6061 czy EN AW-6082), dobrane pod kątem przenoszenia obciążeń w aplikacjach pneumatycznych.

   • Siła dokręcania gwintu, siła nacisku węża, jak i naprężenia wynikające z drgań w systemie pneumatycznym zostały uwzględnione w projekcie, by uniknąć deformacji czy pęknięć.

7. Trwałość i żywotność

   • Poprawnie zaprojektowana i wykonana złączka aluminiowa jest w stanie pracować w typowych warunkach przemysłowych przez wiele lat.

   • Kluczowe jest unikanie nadmiernych obciążeń mechanicznych (np. uderzeń, drastycznych wibracji), a także stosowanie się do zaleceń dotyczących ciśnienia pracy.

   • Okresowe przeglądy (sprawdzanie uszczelek, stanu gwintów) pomagają w szybkim wykrywaniu ewentualnych problemów i zapobiegają poważniejszym awariom.

8. Recykling i ekologia

   • Aluminium jest surowcem wielokrotnego użytku; można go przetopić i wykorzystać ponownie, co ma znaczenie w kontekście zrównoważonego rozwoju.

   • Wymiana złączek po długim okresie eksploatacji nie musi wiązać się ze stratami materiałowymi, ponieważ części metalowe (w tym aluminium) często trafiają do recyklingu.

9. Estetyka i identyfikacja

   • Złączki Banjo z aluminium mają charakterystyczny srebrno-szary wygląd, który można łatwo odróżnić od złączek mosiężnych niklowanych (o wyraźnym połysku) czy stalowych.

   • W zakładach, gdzie ważna jest standaryzacja i szybkie rozpoznawanie elementów systemu, odmienna barwa korpusu może ułatwić identyfikację połączeń.

Wszystkie te aspekty łącznie sprawiają, że złączki kątowe dwustronne obrotowe typu Banjo z aluminium są wyborem ekonomicznym, a zarazem solidnym w zastosowaniach pneumatycznych. Dzięki niewielkiej masie i odporności na korozję dobrze sprawdzają się w większości warunków przemysłowych, a przemyślana konstrukcja (uwzględniająca łożyskowanie, odpowiednie uszczelki i wzmocnione gwinty) gwarantuje stabilne i długotrwałe działanie.

Prawidłowy montaż złączek kątowych dwustronnych obrotowych typu Banjo to klucz do uzyskania szczelnego i trwałego połączenia w układzie pneumatycznym. Poniższe kroki pomogą wykonać instalację zgodnie z zasadami:

1. Przygotowanie narzędzi i stanowiska

   • Upewnij się, że masz odpowiedni klucz płaski lub oczkowy pasujący do rozmiaru gwintu zewnętrznego (G1/4 lub G1/2) oraz klucz do dokręcania nakrętki mocującej przewód.

   • Przygotuj taśmę PTFE lub pastę uszczelniającą, jeśli gwint wymaga dodatkowego zabezpieczenia.

   • Miejsce montażu powinno być dobrze oświetlone i czyste, wolne od opiłków czy innych zanieczyszczeń, które mogłyby wpłynąć na szczelność lub uszkodzić elementy.

2. Sprawdzenie złączki

   • Obejrzyj złączkę Banjo i sprawdź, czy nie ma ona uszkodzeń mechanicznych (wgniotki, pęknięcia, wgniecenia w korpusie).

   • Upewnij się, że gwint zewnętrzny jest nienaruszony i nie posiada wykruszeń.

   • Jeśli w instrukcji producenta dołączono dodatkowe uszczelki (np. O-ring na powierzchni czołowej), sprawdź ich stan i prawidłowe ułożenie.

3. Montaż gwintu

   • Wkręć złączkę Banjo (jej trzpień gwintowany) w przygotowane gniazdo (np. w korpus maszyny, zawór czy blok rozdzielczy) ręcznie, aby wyczuć, czy gwint łapie równomiernie.

   • Po kilku obrotach ręką użyj klucza, by dokręcić złączkę z wyczuciem. Unikaj przekraczania zalecanego momentu dokręcania. Za duża siła może uszkodzić gwint w aluminium lub w gnieździe.

   • W razie potrzeby zaaplikuj taśmę PTFE na gwint przed wkręceniem (jeśli producent tego wymaga i jeśli w gnieździe nie ma uszczelnienia czołowego).

4. Ustawienie kątów wyjścia przewodów

   • Złączki Banjo są dwustronnie kątowe. Możesz wstępnie ustawić kąt wyjścia przewodów w przybliżeniu poprzez ręczne obrócenie korpusu obrotowego.

   • Dopiero po przymiarce przewodów dokonaj ostatecznego dokręcenia, tak by węże rozchodziły się w pożądanych kierunkach.

   • Najlepiej zostawić niewielki luz podczas wstępnego ustawiania, aby w razie potrzeby móc jeszcze skorygować położenie.

5. Przygotowanie i założenie przewodów

   • Jeśli przewód to wariant 12x8 lub 12x10, upewnij się, że jest prosto ucięty (idealnie prostopadle).

   • W niektórych systemach Banjo stosuje się nakrętkę i tulejkę zaciskową. Należy wtedy założyć najpierw nakrętkę na przewód, potem tuleję, a następnie wsunąć końcówkę węża do złączki.

   • Dokonaj dociśnięcia i dokręć nakrętkę tak, aby zapewnić szczelne osadzenie węża. Uważaj, by nie skręcić przewodu, co mogłoby prowadzić do jego zagięcia lub nieszczelności.

6. Kontrola szczelności

   • Po zakończeniu montażu uruchom instalację pod niższym ciśnieniem (np. 2–3 bary) i sprawdź, czy nie słychać wycieków powietrza w okolicy złączki.

   • Jeżeli nie ma wycieków, zwiększ ciśnienie do nominalnej wartości roboczej i powtórz procedurę nasłuchu lub użyj płynu do wykrywania nieszczelności (roztwór wody z mydłem, specjalny środek itp.).

   • Jeśli zidentyfikujesz mikro-wyciek, spróbuj lekko dokręcić nakrętkę zaciskową lub gwint, zgodnie z dozwolonym momentem. W razie braku poprawy zdemontuj złączkę i sprawdź stan uszczelek.

7. Dalsze dostosowanie kąta (jeśli potrzebne)

   • Złączka Banjo umożliwia obrót korpusu, aczkolwiek częste i silne ruchy po ustawieniu mogą prowadzić do szybszego zużycia uszczelnień.

   • Staraj się więc ustawić przewody w docelowej pozycji już podczas montażu. Sporadyczne korekty są dopuszczalne, o ile nie naruszają integralności gwintu ani uszczelnień.

8. Zabezpieczenie przewodów

   • W miejscach, gdzie przewody narażone są na przetarcia czy ostre krawędzie, zastosuj dodatkowe uchwyty lub ochronę (np. spiralę ochronną).

   • Upewnij się, że żaden z węży nie jest nadmiernie naciągnięty czy wygięty poniżej minimalnego promienia gięcia. Dzięki temu unikniesz pęknięć, wycieków i skrócenia żywotności instalacji.

9. Kontrola i serwis

   • Zaleca się regularne (np. co kilka miesięcy) sprawdzanie stanu złączki Banjo: czy nie występuje korozja, czy nakrętki są stabilnie dokręcone, czy nie widać uszkodzeń w przewodach.

   • Jeżeli ciśnienie zaczyna spadać, a kompresor lub system musi częściej się doładowywać, jednym z pierwszych miejsc do sprawdzenia są punkty łączenia (złączki) – w tym Banjo.

   • Ewentualną wymianę uszczelek najlepiej przeprowadzać zgodnie z zaleceniami producenta. Jeśli zużycie elementów jest poważne, często szybszym i tańszym rozwiązaniem jest wymiana całej złączki.

10. Najczęstsze błędy i sposoby uniknięcia ich:

• Zbyt mocne dokręcenie: może prowadzić do pęknięcia aluminium w okolicach gwintu lub uszkodzenia nitki gwintu. Należy zawsze stosować właściwy moment.

• Brak właściwej taśmy uszczelniającej w gwintach równoległych: w niektórych przypadkach, mimo że gwint BSPP bywa uszczelniany czołowo, konieczne jest użycie dodatkowego oringa lub podkładki. Jeśli to zaniedbamy, powstaną niewielkie wycieki.

• Zły kąt wprowadzenia przewodu: jeśli przewód wchodzi w złączkę pod niewłaściwym kątem, istnieje ryzyko uszkodzenia pierścienia uszczelniającego lub niewłaściwego docisku.

• Nieodpowiedni przewód: przed montażem trzeba zawsze upewnić się, że średnica zewnętrzna i wewnętrzna przewodu są zgodne z opisem modelu. Inaczej powstanie luźne osadzenie lub konieczność wywierania nadmiernej siły.

1. Czym różnią się złączki Banjo od standardowych złączek kątowych?
   Złączki Banjo posiadają dwustronne wyjścia na przewody (zazwyczaj ułożone kątowo) oraz wspólny gwint zewnętrzny, który wkręca się w urządzenie. Dodatkowo korpus może się obracać, co ułatwia ustawienie przewodów.

2. Czy można zmienić pozycję kątową Banjo po całkowitym dokręceniu?
   Tak, w pewnym zakresie. Jednak zaleca się robić to ostrożnie, by nie naruszyć uszczelnienia i nie przekroczyć tolerancji obrotu. Jeśli potrzebna jest duża korekta, lepiej poluzować gwint, zmienić kąt i ponownie dokręcić.

3. Czy złączki te nadają się do cieczy?
   Choć docelowo projektowane są z myślą o pneumatyce, często sprawdzają się w instalacjach z wodą czy olejem o niewielkim ciśnieniu. Należy upewnić się, że uszczelki i korpus (aluminium) są zgodne z właściwościami danej cieczy.

4. Jakie ciśnienie maksymalne wytrzymuje złączka Banjo?
   Zazwyczaj do ok. 10–15 bar, zależnie od rozmiaru gwintu i rekomendacji producenta. W każdym przypadku trzeba zweryfikować dokumentację dla konkretnego modelu.

5. Czy mogę użyć przewodu o innym rozmiarze niż wskazane 12x8 lub 12x10 mm?
   Złączki są dopasowane do konkretnej średnicy przewodu. Zastosowanie innego rozmiaru naraża układ na nieszczelności lub uszkodzenia mechaniczne. Zawsze warto dobrać złączkę ściśle do średnicy węża.

6. Czy aluminium nie będzie zbyt podatne na korozję?
   Aluminium samo tworzy warstwę tlenku chroniącą materiał przed korodowaniem w typowych warunkach przemysłowych. Jeśli instalacja pracuje w wyjątkowo agresywnym chemicznie środowisku, warto rozważyć dodatkowe powłoki anodyzujące lub złączki z innych materiałów (np. mosiądz, stal nierdzewna).

7. Czy można wymienić samo gniazdo obrotu lub uszczelki w Banjo?
   W niektórych przypadkach tak, jeśli producent oferuje zestawy naprawcze. Jednak ze względów ekonomicznych i bezpieczeństwa wiele firm decyduje się na wymianę całej złączki w razie poważnego zużycia czy uszkodzenia.

8. Jak rozpoznać, że Banjo jest zużyte lub uszkodzone?
   Objawami mogą być trudności w obrocie (zacinanie), wycieki w okolicach gwintu lub korpusu, widoczne rysy czy pęknięcia. W razie wątpliwości lepiej wymienić złączkę, niż ryzykować poważniejszą awarię.

9. Czy do gwintu G1/4 nie wystarczy zwykły prosty łącznik?
   Zwykły prosty łącznik sprawdzi się, jeśli nie trzeba wyprowadzać dwóch przewodów z jednego punktu. Banjo jest konieczne, gdy zależy nam na kątowym i dwustronnym rozdzieleniu przewodów przy jednoczesnej możliwości obrotu.

10. Jakie narzędzia są potrzebne do montażu?
    Zwykle wystarczą klucze płaskie dobrane do rozmiaru sześciokąta gwintu i nakrętki przewodu. Dodatkowo nożyki do przycięcia przewodów pod kątem prostym, ewentualnie obcinaki do węży. Taśma PTFE lub pasta uszczelniająca przyda się do gwintów równoległych.

11. Czy złączka Banjo może pracować przy dużych drganiach?
    W większości przypadków tak, o ile ciśnienie i siły mechaniczne nie przekraczają wskazań producenta. Montaż w środowisku silnie wibrującym zaleca dodatkowe środki mocujące przewody, aby nie obciążać nadmiernie korpusu.

12. Czy Banjo jest trudniejsze w montażu od innych złączek?
    Nie, procedura jest podobna do standardowych złączek. Jedyną różnicą jest konieczność ustawienia kąta i ewentualne zabezpieczenie obu wylotów. Ogólnie jednak montaż bywa wręcz prostszy, bo można obrócić złączkę bez demontażu całego systemu.

13. Jak często należy przeprowadzać przegląd złączki?
    W standardowych warunkach przemysłowych przeglądy okresowe (np. co 3–6 miesięcy) są zazwyczaj wystarczające. W środowiskach bardzo zanieczyszczonych lub pracujących pod stałymi wibracjami można rozważyć częstsze kontrole.

14. Dlaczego w złączce kątowej Banjo zastosowano aluminium, a nie mosiądz niklowany?
    Aluminium jest lżejsze i tańsze w niektórych zastosowaniach. Mosiądz bywa lepszy pod względem wytrzymałości na ciśnienie czy odporności na czynniki chemiczne, ale kosztem większej masy. Wybór zależy od aplikacji i preferencji użytkownika.

15. Co zrobić, jeśli przewody sięgają do złączki pod niewłaściwym kątem?
    Dzięki obrotowi Banjo można dostosować kąt wylotu. Należy poluzować złączkę w gwincie, przekręcić ją do odpowiedniego położenia i ponownie dokręcić. Upewnij się, że nie naruszasz przy tym szczelności.

16. Czy można zamontować Banjo w innym położeniu, np. „do góry nogami”?
    Tak, orientacja montażu nie ma znaczenia dla działania złączki, o ile zachowasz szczelność i poprawne ułożenie przewodów. Pamiętaj jedynie, by nie wykręcać gwintu poza zalecenia.

17. Jak postępować przy wymianie złączki?

• Wyłącz i odpowietrz instalację (jeśli to możliwe).

• Odkręć nakrętki węży i wyjmij przewody.

• Odkręć Banjo z gwintu, sprawdź, czy nie ma uszkodzeń w gnieździe.

• Oczyść powierzchnię, zastosuj nową złączkę (z właściwymi uszczelkami) i powtórz procedurę montażu.

18. Czy przewody o większej średnicy (np. powyżej 12x10 mm) też mają wersję Banjo?
    Być może, ale w niniejszym zestawie produktów opisujemy akurat dwa warianty (12x8 mm i 12x10 mm) z gwintem G1/4 i G1/2. W celu użycia innych średnic trzeba sprawdzić dostępność w katalogu lub zamówić wersję niestandardową.

19. Jak sprawdzić, czy Banjo pasuje do mojej instalacji?

• Zweryfikuj rozmiar gwintu w urządzeniu, do którego chcesz się wkręcić.

• Upewnij się, że średnica przewodu odpowiada właściwemu modelowi Banjo.

• Sprawdź ciśnienie robocze i warunki środowiskowe (temperatura, agresywne chemikalia). Jeśli są zgodne z zaleceniami producenta, złączka będzie działać prawidłowo.

20. Czy istnieją Banjo w wersji nierdzewnej?
    W ofercie CPP PREMA lub innych producentów mogą występować warianty z innych materiałów, np. stali nierdzewnej, dedykowane do środowisk jeszcze bardziej wymagających (np. spożywczych). Należy skonsultować się z dostawcą, czy takie złączki są dostępne.
