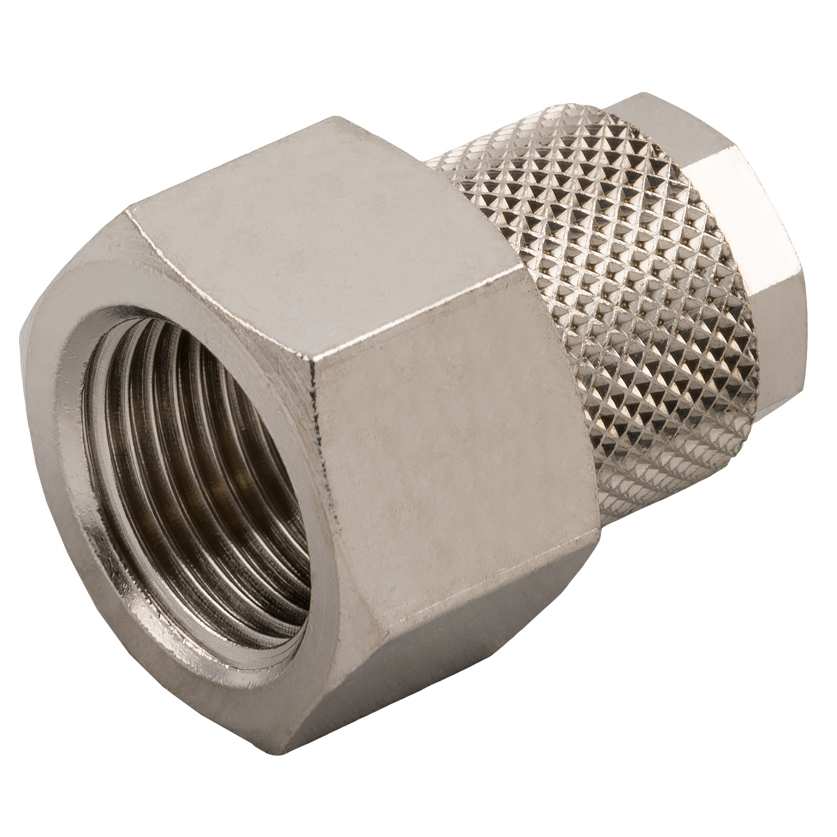

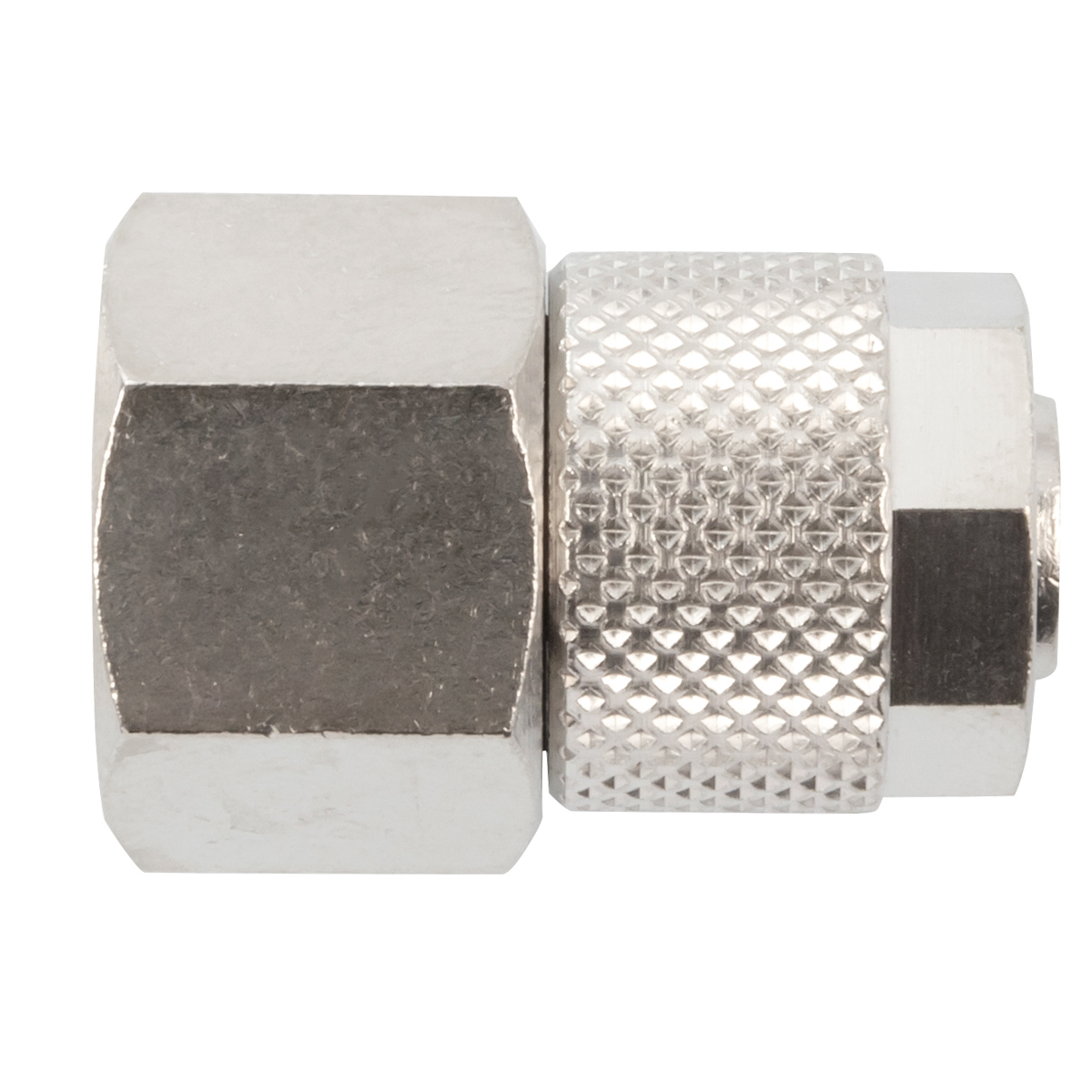

Złączki proste skręcane z gwintem wewnętrznym seria 80.0010

Złączki proste skręcane z gwintem wewnętrznym, produkowane w ramach SERII 1000 przez CPP PREMA, to kluczowe komponenty dla profesjonalnych rozwiązań pneumatycznych. Ich zadaniem jest zapewnienie szczelnego i wytrzymałego połączenia między przewodem o określonej średnicy a gwintem wewnętrznym w danym elemencie instalacji. Zastosowany materiał – mosiądz niklowany – podnosi odporność na korozję, co wydłuża żywotność całego układu. W ofercie znajdują się różne warianty gwintów wewnętrznych (G1/8, G3/8, G1/2) oraz średnic przewodów (od fi 6x4 mm do fi 10x8 mm). Wybór odpowiedniego wariantu pozwala na dostosowanie złączki do potrzeb konkretnych systemów pneumatyki.

Produkty z tej rodziny, takie jak przyłączka prosta skręcana G1/8 GW do przewodu fi 6x4 mm, charakteryzują się kompaktowymi wymiarami oraz niewielką masą. Dzięki temu nie obciążają nadmiernie instalacji. Ich przemyślana konstrukcja pozwala na prostą i szybką integrację z istniejącymi rozwiązaniami, a także umożliwia łatwą wymianę w razie potrzeby. Złączki te wyróżniają się również wysokim poziomem bezpieczeństwa eksploatacji, co wynika z zastosowania odpowiednich uszczelnień i precyzyjnie wykonanych elementów gwintowanych.

Jedną z głównych zalet niniejszych złączek jest wszechstronność zastosowań. Sprawdzają się w instalacjach, gdzie występuje podciśnienie, ale także w warunkach wysokiego ciśnienia, zachowując wymagane parametry szczelności. Ich montaż jest intuicyjny, a obsługa ogranicza się zwykle do dokręcenia nakrętki oraz sprawdzenia szczelności po połączeniu. Proste formy wykonania ograniczają liczbę potencjalnych miejsc narażonych na uszkodzenia, co wpływa pozytywnie na bezawaryjne działanie przez długi czas.

Produkty z tej grupy obejmują między innymi:

• Przyłączka prosta skręcana G1/8 GW do przewodu fi 6x4 mm, mosiądz niklowany

• Przyłączka prosta skręcana G1/8 GW do przewodu fi 8x6 mm, mosiądz niklowany

• Przyłączka prosta skręcana G1/4 GW do przewodu fi 6x4 mm, mosiądz niklowany

• Przyłączka prosta skręcana G1/4 GW do przewodu fi 8x6 mm, mosiądz niklowany

• Przyłączka prosta skręcana G1/4 GW do przewodu fi 10x8 mm, mosiądz niklowany

• Przyłączka prosta skręcana G3/8 GW do przewodu fi 6x4 mm, mosiądz niklowany

• Przyłączka prosta skręcana G3/8 GW do przewodu fi 8x6 mm, mosiądz niklowany

• Przyłączka prosta skręcana G3/8 GW do przewodu fi 10x8 mm, mosiądz niklowany

• Przyłączka prosta skręcana G1/2 GW do przewodu fi 8x6 mm, mosiądz niklowany

• Przyłączka prosta skręcana G1/2 GW do przewodu fi 10x8 mm, mosiądz niklowany

Każda z nich łączy trwałość, uniwersalność i łatwość montażu. Te cechy znajdują uznanie w szerokiej gamie aplikacji przemysłowych, gdzie niezawodność i sprawność mają kluczowe znaczenie.

Przyłączki proste skręcane z gwintem wewnętrznym, wykonane z mosiądzu niklowanego, znajdują zastosowanie w licznych obszarach przemysłu. Doskonale sprawdzają się w instalacjach pneumatycznych, np. w liniach produkcyjnych, urządzeniach pakujących, maszynach do obróbki drewna czy systemach transportu pneumatycznego. Ich funkcją jest pewne oraz trwałe połączenie węży i przewodów o określonych średnicach z elementami wyposażonymi w gwint wewnętrzny.

W branży spożywczej złączki te cenione są za brak korozji oraz łatwość utrzymania higieny. Mosiądz niklowany ma wysoką odporność na działanie czynników zewnętrznych, co skutecznie zmniejsza ryzyko powstawania ognisk rdzy. Wszelkie instalacje pneumatyczne, które działają w warunkach dużej wilgotności lub w kontakcie z mgłą wodną, zyskują przez to dłuższą żywotność.

Dla sektora motoryzacyjnego i warsztatowego złączki te stanowią podstawę zasilania w sprężone powietrze. Zapewniają szybkie przyłączanie węży pneumatycznych do pistoletów lakierniczych, kluczy pneumatycznych czy innych narzędzi warsztatowych. Precyzyjne wykonanie przyłącza pozwala na zachowanie szczelności, co jest istotne dla wydajności i bezpieczeństwa użytkowania.

W segmencie automatyki przemysłowej złączki proste skręcane stosowane są do łączenia siłowników pneumatycznych, zaworów oraz różnorodnych czujników. Wszędzie tam, gdzie wymaga się stabilnej dostawy sprężonego powietrza o odpowiednim ciśnieniu, te przyłączki zapewniają efektywne działanie układu. Łączniki rur i przewodów muszą być nie tylko odporne na obciążenia mechaniczne, ale też na zmienne ciśnienie i temperatury, co jest możliwe dzięki użyciu mosiądzu niklowanego i odpowiednich uszczelek.

1. Maksymalne ciśnienie robocze: 15 bar.

   • Złączki wytrzymują wysokie ciśnienie bez utraty szczelności.

2. Zakres temperatur pracy: od -18°C do +70°C.

   • Materiały zastosowane w budowie złączek dobrze radzą sobie w tych temperaturach.

3. Medium robocze: sprężone powietrze, gazy nieagresywne, ewentualnie podciśnienie.

   • Dzięki temu możliwe jest stosowanie w różnych gałęziach przemysłu.

4. Gwint wewnętrzny: G1/8, G1/4, G3/8, G1/2 (w zależności od modelu).

5. Średnica węża lub przewodu: np. fi 6x4, 8x6, 10x8 mm (w zależności od modelu).

6. Materiał korpusu: mosiądz OT58, pokryty warstwą niklu.

   • Gwarantuje odporność na korozję i uszkodzenia mechaniczne.

7. Uszczelnienia: Najczęściej NBR (kauczuk butadienowo-akrylonitrylowy).

   • Zapewnia elastyczność i wysoki poziom szczelności nawet przy zmiennych temperaturach.

Wszystkie powyższe parametry zostały tak dobrane, aby zagwarantować najwyższą jakość i stabilność połączenia w trakcie długotrwałej eksploatacji.

1. Korpus złączki: Wykonany z mosiądzu OT58, charakteryzującego się wysoką wytrzymałością mechaniczną i odpornością na ścieranie. Niklowana powierzchnia poprawia odporność na działanie wilgoci i korozji.

2. Nakrętka skręcająca: Również z mosiądzu niklowanego, co gwarantuje spójność materiałów i jednakowy poziom ochrony antykorozyjnej. Konstrukcja nakrętki pozwala na stabilne mocowanie przewodu.

3. Uszczelki i oringi: Najczęściej wykonane z kauczuku nitrylowego (NBR). Wyróżniają się dobrymi właściwościami elastycznymi oraz odpornością na oleje i smary.

4. Tuleja zaciskowa lub pierścień zaciskowy: Zapewnia odpowiednie trzymanie zewnętrznej warstwy przewodu.

5. Powłoka niklowa: Wpływa na estetykę i wydłuża czas eksploatacji w środowisku zawilgoconym bądź narażonym na kontakt z różnymi substancjami chemicznymi.

Zastosowanie takich materiałów przekłada się na trwałość i niezawodność złączek w intensywnie użytkowanych aplikacjach. Jednolite standardy produkcji pomagają w utrzymaniu stałej jakości oraz w łatwym doborze złączek do innych elementów instalacji pneumatycznych.

1. Przygotowanie przewodu:

   • Przytnij przewód na odpowiednią długość, zachowując prostopadłość cięcia.

   • Upewnij się, że krawędzie nie mają zadziorów ani pęknięć.

2. Sprawdzenie złączki:

   • Obejrzyj przyłączkę, zwracając uwagę na jakość gwintu wewnętrznego oraz obecność wszelkich uszczelnień.

   • Upewnij się, że nie ma zanieczyszczeń w środku.

3. Wprowadzenie przewodu:

   • Wsuń przewód do korpusu złączki, aż do wyczucia oporu.

   • W przypadku konieczności zastosowania tulei zaciskowej, umieść ją przed wsunięciem przewodu.

4. Dokręcenie nakrętki:

   • Równomiernie dokręcaj nakrętkę, kontrolując siłę. Zbyt mocne dokręcenie może uszkodzić przewód lub uszczelnienie.

   • Zbyt luźne dokręcenie może prowadzić do wycieków powietrza.

5. Sprawdzenie szczelności:

   • Po zakończeniu montażu uruchom dopływ sprężonego powietrza.

   • Nasłuchaj ewentualnych wycieków i obserwuj manometr, aby upewnić się, że układ trzyma ciśnienie.

6. Próba ciśnieniowa:

   • Dla instalacji wysokociśnieniowych przeprowadź krótką próbę przy ciśnieniu maksymalnym, aby mieć pewność, że połączenia wytrzymują obciążenie i nie ma żadnych nieszczelności.

Prawidłowy montaż gwarantuje bezawaryjną pracę przez długi czas. W razie potrzeby demontażu wystarczy poluzować nakrętkę i wysunąć przewód, uważając, by nie uszkodzić gwintów.

1. Czy mogę użyć tych złączek w instalacji wodnej o niskim ciśnieniu?
   Tak, chociaż głównym przeznaczeniem złączek jest pneumatyka, są one często wykorzystywane także do innych nieagresywnych mediów, w tym wody o niskim lub umiarkowanym ciśnieniu. Warto jednak upewnić się, że temperatura i skład medium nie wpłyną negatywnie na uszczelnienia.

2. Jaką żywotność mają uszczelki w tych złączkach?
   Żywotność uszczelek zależy od warunków pracy (ciśnienie, temperatura, rodzaj medium). Przy standardowej eksploatacji i regularnych przeglądach uszczelki potrafią bezawaryjnie pracować przez wiele lat.

3. Czy występują różnice w montażu pomiędzy gwintami G1/8, G1/4, G3/8 i G1/2?
   Zasadniczo sposób montażu jest ten sam. Różnią się tylko momenty dokręcenia, rozmiar klucza oraz średnica przewodu. Należy przestrzegać właściwych sił dokręcania, by nie uszkodzić gwintu i złączki.

4. Co zrobić, jeśli złączka nie utrzymuje szczelności?
   Najpierw upewnij się, że przewód jest prawidłowo wprowadzony i prosto przycięty. Sprawdź stan uszczelnień i skontroluj, czy nie przeoczyłeś uszkodzeń mechanicznych. Jeśli problem nie ustępuje, warto wymienić uszczelkę na nową lub skontaktować się z działem obsługi posprzedażowej CPP PREMA.

5. Czy mosiądz niklowany sprawdza się w środowiskach o dużej wilgotności?
   Tak. Niklowanie zapobiega powstawaniu korozji, co pomaga w pracy w wilgotnych warunkach. Jednak w razie ciągłej ekspozycji na skrajne warunki warto rozważyć dodatkowe zabezpieczenia lub regularne przeglądy.

6. Jak często należy sprawdzać połączenia w instalacji?
   Zaleca się okresową inspekcję co kilka miesięcy, szczególnie w systemach pracujących pod dużym obciążeniem lub w trybie ciągłym. Podczas przeglądu należy ocenić szczelność, stan powierzchni zewnętrznej złączki oraz przewodu.

7. Czy mogę zainstalować złączkę samodzielnie, bez pomocy fachowca?
   W większości przypadków tak, jeśli posiadasz podstawową wiedzę o instalacjach pneumatycznych i dysponujesz odpowiednimi narzędziami. Kluczowe jest przestrzeganie zaleceń montażowych oraz zachowanie wymagań bezpieczeństwa.

8. Czy złączki z mosiądzu niklowanego pasują do przewodów innych producentów?
   Jeśli średnica zewnętrzna oraz grubość ścianki przewodu są zgodne ze specyfikacją złączki, to najczęściej tak. Warto jednak upewnić się, czy materiał przewodu jest kompatybilny z parametrami złączek (zwłaszcza uszczelnień).

9. Na co zwrócić uwagę przy wyborze złączki do konkretnej instalacji?
   Przede wszystkim na rodzaj gwintu (G1/8, G1/4, G3/8, G1/2), średnicę przewodu (np. fi 6x4, 8x6, 10x8 mm), maksymalne ciśnienie, oraz warunki środowiskowe. Dopiero na tej podstawie dobierz odpowiedni model złączki i rodzaj uszczelnień.

10. Co odróżnia złączki z serii 1000 od innych wariantów?
    Seria 1000 została zaprojektowana z myślą o wyższych wymaganiach dotyczących ciśnienia i trwałości. Wyróżnia ją również starannie wykonany gwint oraz zastosowanie wysokiej jakości mosiądzu pokrytego niklem.
