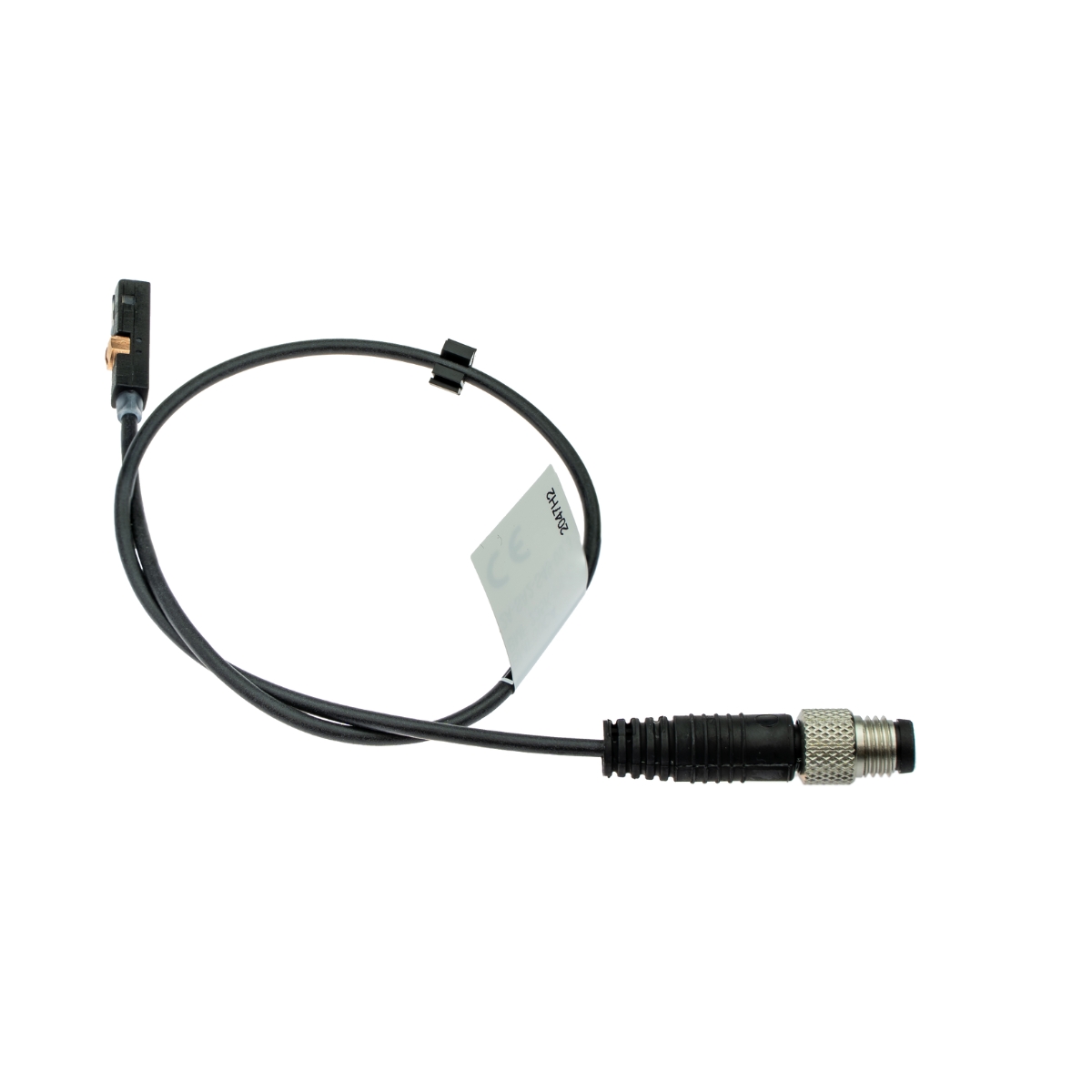

17.10C4.01 - Czujnik pola mag. typu T 24V DC BALLUFF -0,3 m BMF 235K-PS-C-2A-SA2-S49-00,3 BMF00C4

Czujnik pola mag. typu T 24V DC BALLUFF -0,3 m BMF 235K-PS-C-2A-SA2-S49-00,3 BMF00C4. Dane techniczne podane dla tego wariantu obejmują: dugość przewodu – 0,3 m; wtyczka sygnałowa – z wtyczką; typ – czujnik półprzewodnikowy; funkcja – czujnik położenia tłoka; skok siłownika – nie dotyczy; rodzaj tulei – tuleja profilowa z kanałkiem typu t; napięcie sterowania – 24 V (10 V - 30 V) DC - prąd stały; wykonanie specjalne – nie; ATEX – nie. Element realizuje funkcję elektryczną, przyłączeniową lub sygnalizacyjną wskazaną dla konkretnego wykonania. Może współpracować wyłącznie z urządzeniem o zgodnych parametrach elektrycznych i mechanicznych. Element elektryczny powinien współpracować wyłącznie z podzespołem o zgodnym złączu, parametrach zasilania i sposobie pracy. Oprócz parametrów elektrycznych trzeba potwierdzić zgodność mechaniczną obudowy, układu styków i sposobu zamocowania do urządzenia. Przed zamówieniem warto porównać wszystkie cechy współdziałających części i sprawdzić, czy miejsce zabudowy zapewnia dostęp potrzebny do montażu oraz późniejszej obsługi. Dobór należy oprzeć na funkcji, wymiarach i sposobie przyłączenia opisanych dla konkretnego wykonania, a nie wyłącznie na podobieństwie wizualnym. Przy doborze powinno się potwierdzić napięcie, rodzaj sygnału, sposób przyłączenia, wykonanie mechaniczne i warunki otoczenia. Oznaczenia elektryczne i typ złącza powinno się sprawdzić przed podłączeniem, bez przenoszenia danych z podobnego wariantu. Po montażu powinno się sprawdzić poprawność połączeń oraz działanie w bezpiecznym cyklu testowym. Podłączenie wykonuje się przy odłączonym zasilaniu, zabezpieczając przewód przed wyrwaniem, skręceniem i kontaktem z ruchomymi częściami. Przed podaniem napięcia trzeba skontrolować przypisanie przewodów, pewność styków i odciążenie kabla, a następnie wykonać bezpieczną próbę funkcji. Przewody powinno się zabezpieczyć przed wyrwaniem, ostrym zagięciem i kontaktem z elementami ruchomymi, a połączenia wykonać przy odłączonym zasilaniu. Po uruchomieniu należy sprawdzić stabilność sygnału i reakcję urządzenia w kilku kontrolowanych cyklach pracy. Po każdej ingerencji w instalację należy wykonać próbę funkcjonowania w rzeczywistym cyklu i upewnić się, że zmiana nie pogorszyła pracy sąsiednich podzespołów. Wilgoć, pył, drgania i niewłaściwe parametry zasilania mogą pogorszyć niezawodność całego obwodu sterowania. W czasie pracy trzeba obserwować stabilność sygnału, temperaturę produktu i stan przewodów oraz złączy. Przed serwisem powinno się odłączyć napięcie, sprawdzić brak zasilania i zabezpieczyć układ przed przypadkowym uruchomieniem. W ramach kontroli serwisowej trzeba ocenić stan złącza, styków, izolacji i mocowania przewodu oraz usunąć przyczynę przegrzewania lub niestabilnego sygnału. Nagrzewanie, przerwy w sygnale lub uszkodzenie izolacji wymagają odłączenia zasilania i sprawdzenia całego obwodu przed ponowną pracą.
