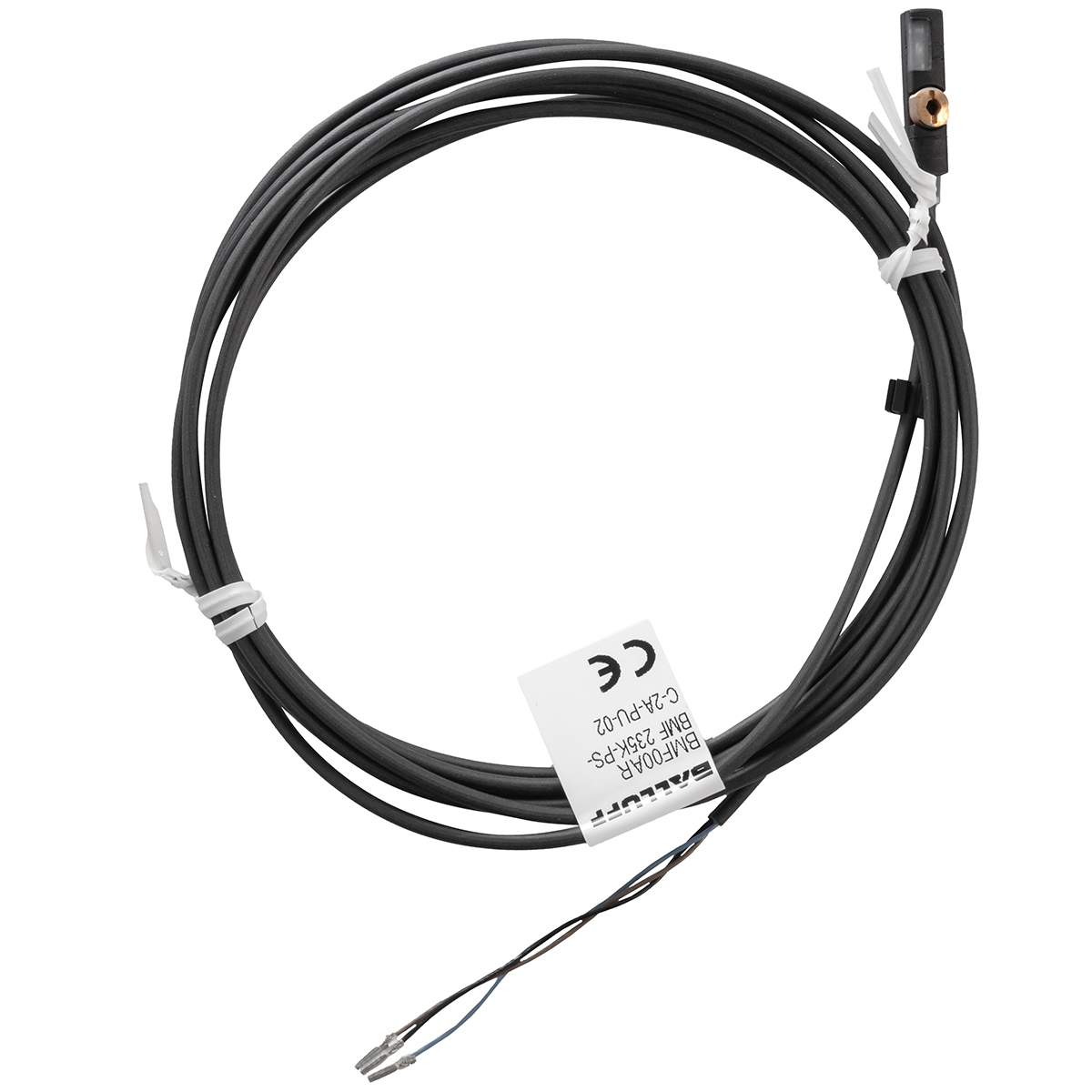

17.10AR.01 - Czujnik pola magnet. półprzewodnikowy typu T 24V DC BALLUFF -2m BMF 235K-PS-C-2A-PU-02 BMF00AR

Czujnik pola magnet. półprzewodnikowy typu T 24V DC BALLUFF -2m BMF 235K-PS-C-2A-PU-02 BMF00AR. Parametry tego wykonania: dugość przewodu – 2,0 m; wtyczka sygnałowa – bez wtyczki; typ – czujnik półprzewodnikowy; funkcja – czujnik położenia tłoka; skok siłownika – nie dotyczy; rodzaj tulei – tuleja profilowa z kanałkiem typu t; napięcie sterowania – 24 V (10 V - 30 V) DC - prąd stały; wykonanie specjalne – nie; ATEX – nie. Element elektryczny powinien współpracować wyłącznie z podzespołem o zgodnym złączu, parametrach zasilania i sposobie pracy. Element realizuje funkcję elektryczną, przyłączeniową lub sygnalizacyjną wskazaną dla konkretnego wykonania. Może współpracować wyłącznie z urządzeniem o zgodnych parametrach elektrycznych i mechanicznych. Wybór wykonania powinien opierać się na funkcji, wymiarach i sposobie przyłączenia opisanych dla konkretnego wykonania, a nie wyłącznie na podobieństwie wizualnym. Przy doborze powinno się potwierdzić napięcie, rodzaj sygnału, sposób przyłączenia, wykonanie mechaniczne i warunki otoczenia. Oznaczenia elektryczne i typ złącza należy sprawdzić przed podłączeniem, bez przenoszenia danych z podobnego wariantu. Napięcie, rodzaj prądu, sposób przyłączenia i funkcja sygnału muszą odpowiadać urządzeniu oraz schematowi sterowania. Oprócz parametrów elektrycznych trzeba potwierdzić zgodność mechaniczną obudowy, układu styków i sposobu zamocowania do urządzenia. Przed zamówieniem warto porównać wszystkie cechy współdziałających części i sprawdzić, czy miejsce zabudowy zapewnia dostęp potrzebny do montażu oraz późniejszej obsługi. Przewody powinno się zabezpieczyć przed wyrwaniem, ostrym zagięciem i kontaktem z elementami ruchomymi, a połączenia wykonać przy odłączonym zasilaniu. Montaż należy wykonywać po odłączeniu źródeł energii, oczyszczeniu części połączonych i sprawdzeniu, czy połączenia nie będą wprowadzały naprężeń do korpusu. Po montażu należy sprawdzić poprawność połączeń oraz działanie w bezpiecznym cyklu testowym. Przed podaniem napięcia powinno się skontrolować przypisanie przewodów, pewność styków i odciążenie kabla, a następnie wykonać bezpieczną próbę funkcji. Po uruchomieniu trzeba sprawdzić stabilność sygnału i reakcję urządzenia w kilku kontrolowanych cyklach pracy. Po każdej ingerencji w instalację należy wykonać próbę funkcjonowania w rzeczywistym cyklu i upewnić się, że zmiana nie pogorszyła pracy sąsiednich podzespołów. Wilgoć, pył, drgania i niewłaściwe parametry zasilania mogą pogorszyć niezawodność całego obwodu sterowania. W warunkach roboczych trzeba obserwować stabilność sygnału, temperaturę produktu i stan przewodów oraz złączy. W trakcie przeglądu należy ocenić stan złącza, styków, izolacji i mocowania przewodu oraz usunąć przyczynę przegrzewania lub niestabilnego sygnału. Nagrzewanie, przerwy w sygnale lub uszkodzenie izolacji wymagają odłączenia zasilania i sprawdzenia całego obwodu przed ponowną pracą. Przed serwisem powinno się odłączyć napięcie, sprawdzić brak zasilania i zabezpieczyć układ przed przypadkowym uruchomieniem.
