22.0210.531438B - Elektrozawór DTE 5/3 G1/4-3/8 CC centralnie zamknięty cewki 24V DC 6,5W (zasilany płytowo)
Waga towaru (kg)
1,282
Długość towaru (metr)
0,164
Szerokość towaru (metr)
0,052
Głębokość towaru (metr)
0,12
Parametr techniczny 1
Pmax 1,0 MPa
Parametr techniczny 2
T: 0 ÷ 65°C
Waga towaru brutto (kg)
1,432
Waga opakowania (kg)
0,15
Okres gwarancji
12 miesięcy
Zdolności produkcyjne (w drodze)
18 szt
G
G1/4-G3/8
H
150 mm
L
164 mm
L1
48 mm
L2
86 mm
L3
35 mm
L4
70 mm
L5
160 mm
h
42 mm
HC
120 mm
Mxl
M5x50-4szt
798,00 zł netto
981,54 zł brutto
W sprawie indywidualnych wycen prosimy o kontakt.
Nota prawna
Dokładamy wszelkich starań, aby prezentowane informacje były rzetelne i prawdziwe. Niemniej jednak nie możemy w pełni zagwarantować, że nie zawierają one błędów. Ewentualne nieścisłości nie mogą stanowić podstawy do jakichkolwiek roszczeń. Wszelkie transakcje sprzedaży realizowane są wyłącznie na podstawie obowiązującego Regulaminu sklepu internetowego oraz Ogólnych Warunków Handlowych (OWH) spółki CPP PREMA S.A.
Stan
magazynowy
magazynowy
17 szt 24 godz.
Zdolności
produkcyjne
produkcyjne
18 szt
OPIS PRODUKTU

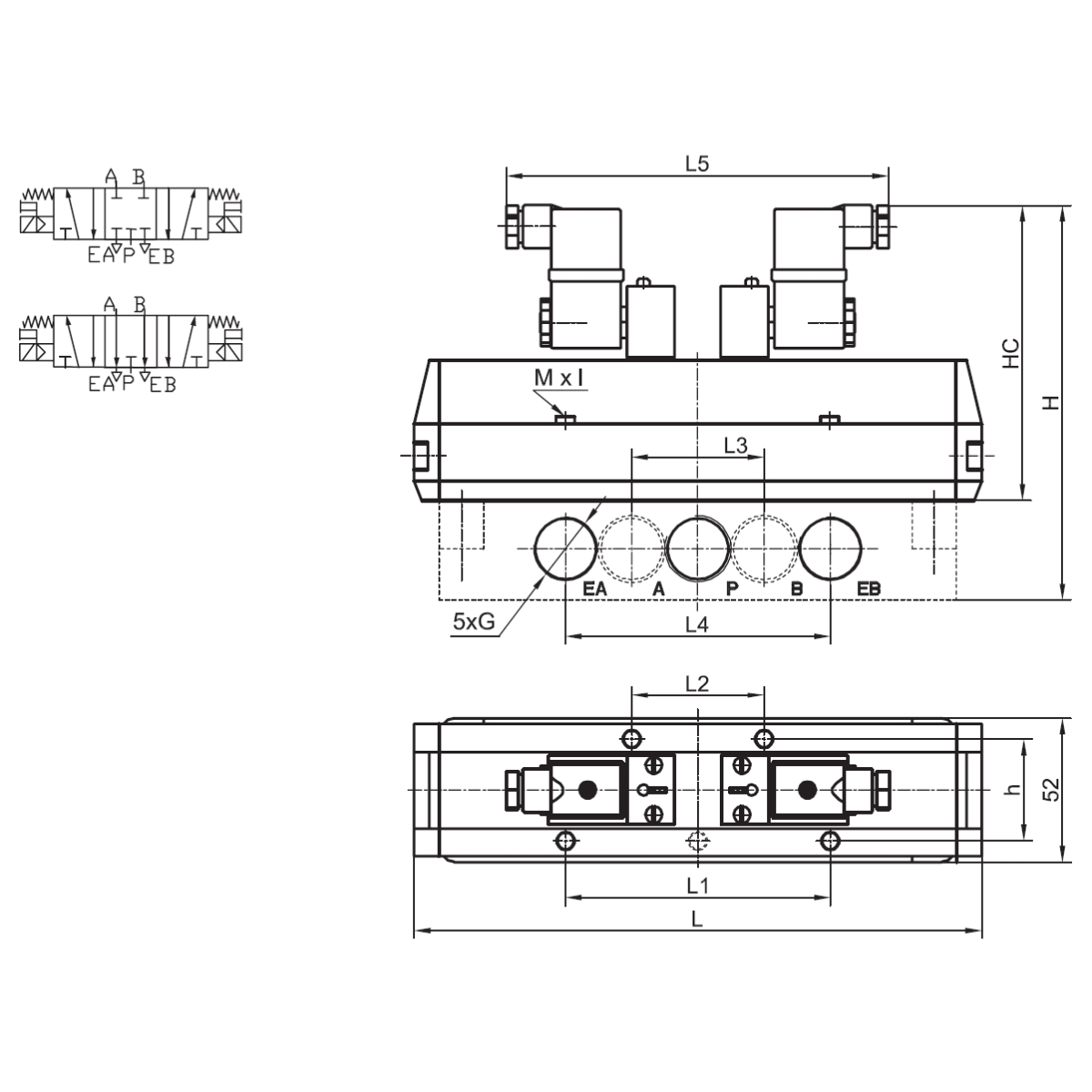

Elektrozawór DTE 5/3 G1/4-3/8 CC centralnie zamknięty cewki 24V DC 6,5W (zasilany płytowo). Uzupełniające parametry robocze: Pmax 1,0 MPa; T: 0 ÷ 65°C. Wymiary oznaczone na rysunku producenta: G – G1/4-g3/8; H – 150 mm; L – 164 mm; L1 – 48 mm; L2 – 86 mm; L3 – 35 mm; L4 – 70 mm; L5 – 160 mm; h – 42 mm; HC – 120 mm; Mxl – M5×50-4szt. Rzeczywista funkcja zaworu wynika z jego układu dróg, położeń i sposobu sterowania, dlatego te cechy trzeba rozpatrywać łącznie. Zawór realizuje określoną funkcję w obwodzie pneumatycznym i powinien być włączony zgodnie ze schematem działania maszyny. Element może współpracować z napędami lub obwodami pomocniczymi, jeżeli jego funkcja, sposób sterowania i przepustowość odpowiadają wymaganiom układu. Dobór należy oprzeć na funkcji, wymiarach i sposobie przyłączenia opisanych dla konkretnego wykonania, a nie wyłącznie na podobieństwie wizualnym. Przy wyborze należy porównać liczbę dróg i położeń, stan spoczynkowy, sposób sterowania oraz układ przyłączy z dokumentacją obwodu. Podobny korpus nie oznacza takiej samej funkcji, dlatego oznaczenia portów i symbol pracy należy traktować jako wiążące. Schemat funkcjonalny i oznaczenia portów należy porównać z wymaganym przebiegiem sygnałów oraz kierunkiem przepływu w każdym stanie pracy. Przed podjęciem decyzji warto porównać wszystkie cechy współdziałających części i sprawdzić, czy miejsce zabudowy zapewnia dostęp potrzebny do montażu oraz późniejszej obsługi. Przewody należy podłączyć tak, aby nie przenosiły naprężeń na korpus, a przed uruchomieniem usunąć z trasy pneumatycznej pozostałości po pracach montażowych. Pierwsze uruchomienie powinno przebiegać w kontrolowanych warunkach, z obserwacją szczelności, właściwego osadzenia i zachowania całego współpracującego zespołu. Podczas montażu narzędzia powinno się przykładać tylko do powierzchni przewidzianych do montażu, aby nie uszkodzić korpusu, gwintu, uszczelnienia ani części ruchomych. Jakość medium i zanieczyszczenia w układzie mają bezpośredni wpływ na szczelność oraz swobodę ruchu elementów zaworowych. W warunkach roboczych powinno się obserwować czas przełączenia, stabilność stanu oraz zachowanie odbiornika po pojawieniu się i zaniku sygnału sterującego. Brak stabilnego przełączania, opóźniona odpowiedź lub wyciek są sygnałem do sprawdzenia zasilania, sterowania i czystości medium. Dobierany element nie powinien przejmować obciążeń konstrukcyjnych, skręcania lub drgań, jeżeli jego budowa nie została do tego przeznaczona. Po każdej ingerencji w instalację należy wykonać próbę działania w rzeczywistym cyklu i upewnić się, że zmiana nie pogorszyła pracy sąsiednich podzespołów. Przed obsługą zaworu należy odpowietrzyć obwód i zabezpieczyć odbiorniki przed ruchem wywołanym energią pozostałą w zespole pneumatycznym. Po każdej ingerencji trzeba odtworzyć pierwotny układ połączeń i skontrolować zachowanie zaworu we wszystkich przewidzianych położeniach. W trakcie przeglądu należy ocenić stan powierzchni połączonych, połączeń i uszczelnień oraz usunąć przyczynę nieprawidłowości, zamiast ograniczać się do wymiany pojedynczej części.
