50.1502.1212.10 - Blok przygotowania sprężonego powietrza PSP2 CLASSIC G1/2 Pmax=12 bar, regulacja 0,5-12 bar,10um

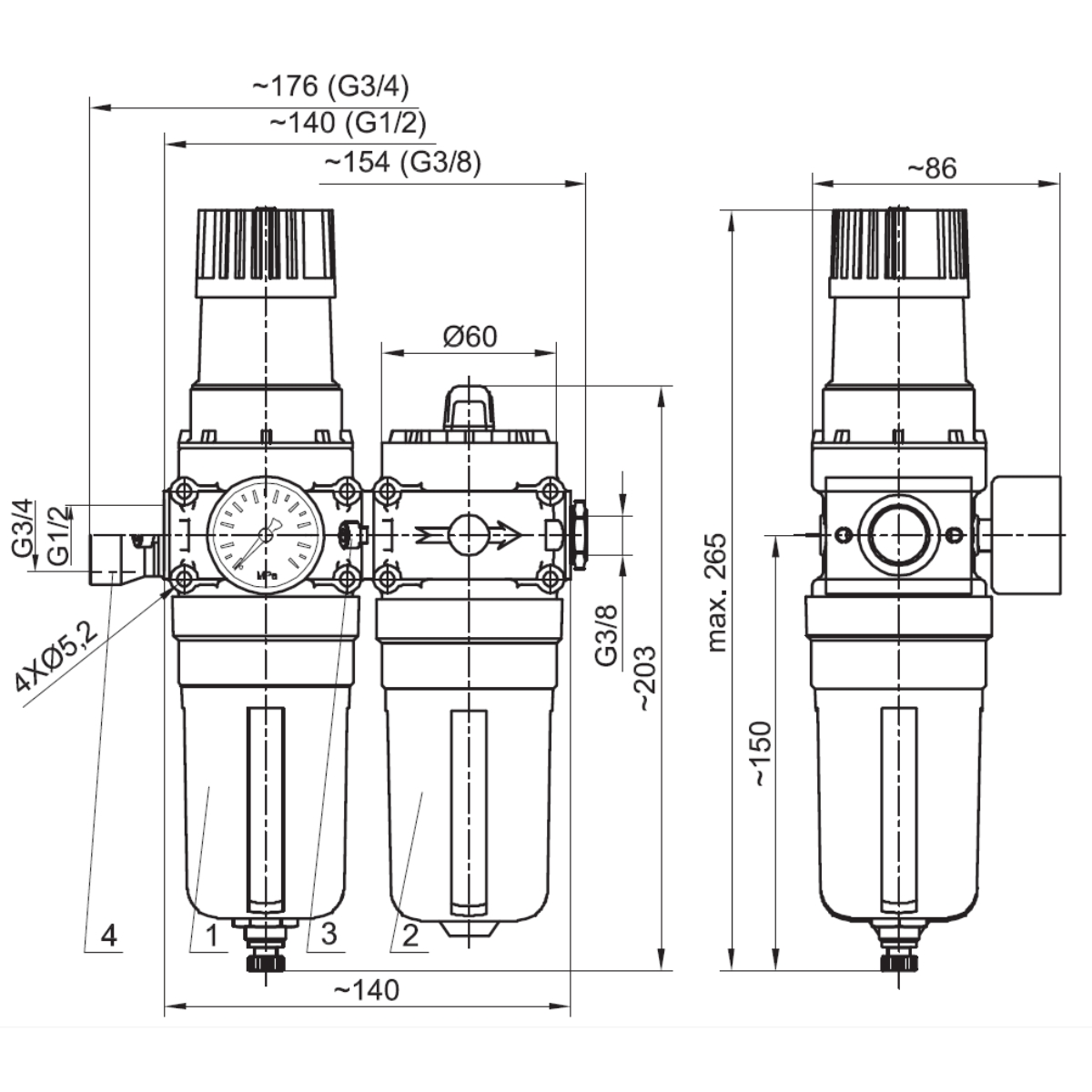

Blok przygotowania sprężonego powietrza PSP2 CLASSIC G1/2 Pmax=12 bar, regulacja 0,5-12 bar,10um. Dane techniczne podane dla tego wariantu obejmują: seria – CLASSIC; gwint przyłączy – G1/2; funkcja – filtroreduktor + smarownica (2 elementy); dokładność oczyszczania – do 10 mikronów; zakres regulacji ciśnienia – do 1,2 mpa (12 bar); gwint przyłącza manometru – M10×1; maksymalny przepływ – 250 m3/h / 4165 l/min; ATEX – nie; wykonanie specjalne – nie. Wartości robocze zapisane na karcie produktu: Pmax 1,2 MPa; T: 0 ÷ 65°C; D. 10µm. Prawidłowo dobrany podzespół wspiera utrzymanie parametrów medium wymaganych przez zawory, napędy i pozostałe odbiorniki instalacji. Element pracuje w torze przygotowania lub kontroli sprężonego powietrza i realizuje funkcję wskazaną w nazwie oraz danych konkretnego wykonania. Podzespół powinien zapewniać warunki medium wymagane przez najbardziej wrażliwe odbiorniki znajdujące się za nim w układzie. Wybór wykonania powinien opierać się na funkcji, wymiarach i sposobie przyłączenia opisanych dla konkretnego wykonania, a nie wyłącznie na podobieństwie wizualnym. Podczas weryfikacji wykonania dobrze jest porównać wszystkie cechy sąsiednich części i sprawdzić, czy miejsce zabudowy zapewnia dostęp potrzebny do montażu oraz późniejszej obsługi. Podzespół trzeba dobrać do najbardziej wymagającego trybu pracy instalacji, uwzględniając spadki ciśnienia oraz dostęp do obsługi. Przy doborze powinno się porównać przyłącza, wymagany przepływ, zakres ciśnienia i parametry właściwe dla funkcji danego produktu. Pierwsze uruchomienie powinno przebiegać w kontrolowanych warunkach, z obserwacją szczelności, zgodnego z założeniami osadzenia i zachowania całego współpracującego zespołu. Montaż należy wykonać zgodnie z kierunkiem przepływu i położeniem roboczym przewidzianym dla konstrukcji, pozostawiając miejsce na kontrolę i serwis. Element trzeba zabudować w kierunku przepływu i położeniu odpowiednim dla jego funkcji, pozostawiając dostęp do nastaw, kontroli i opróżniania. Po każdej ingerencji w instalację powinno się wykonać próbę działania w rzeczywistym cyklu i upewnić się, że zmiana nie pogorszyła pracy sąsiednich podzespołów. W eksploatacji powinno się kontrolować wskazania, stan elementów roboczych i ewentualne gromadzenie zanieczyszczeń lub kondensatu. Zwiększony spadek ciśnienia lub niestabilne parametry są sygnałem do sprawdzenia elementu i warunków zasilania całego zespołu. Podczas pracy powinno się obserwować stabilność parametrów oraz stan medium, ponieważ rosnący spadek ciśnienia może wskazywać na zanieczyszczenie lub nieprawidłową nastawę. Przed demontażem powinno się usunąć ciśnienie i inne zgromadzone energie, a części zabezpieczyć przed niekontrolowanym przemieszczeniem. Podczas przeglądu powinno się ocenić stan powierzchni współpracujących, połączeń i uszczelnień oraz usunąć przyczynę nieprawidłowości, zamiast ograniczać się do wymiany pojedynczej części.
