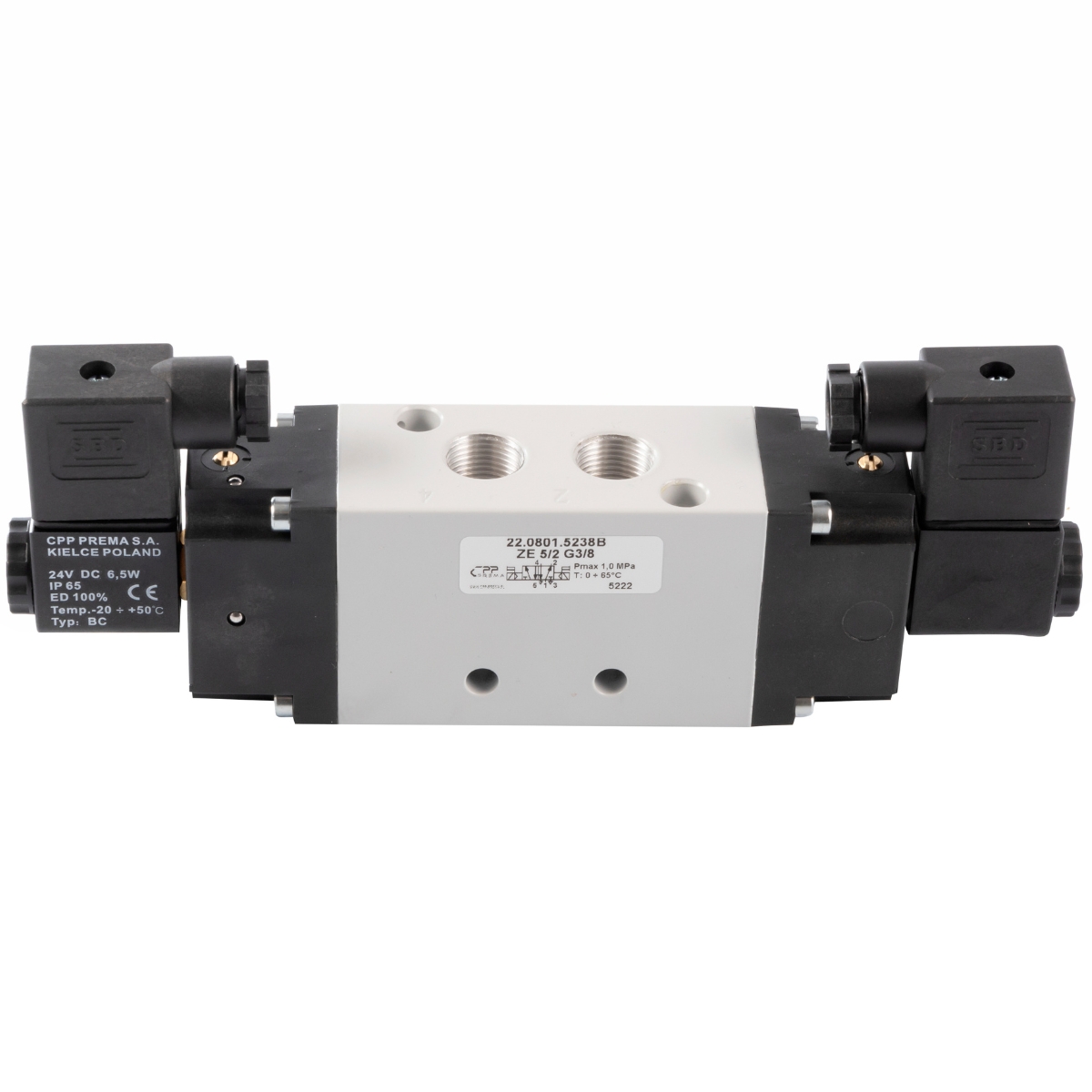

22.0801.5238B - Elektrozawór pneumatyczny rozdzielający ZE 5/2 G3/8 bistabilny cewki 24V DC 6,5W

Elektrozawór pneumatyczny rozdzielający ZE 5/2 G3/8 bistabilny cewki 24V DC 6,5W. Dla tego wykonania funkcję określono jako 5/2. Napięcie układu sterowania wynosi 24 V DC - prąd stały; musi być zgodne z zasilaniem przewidzianym dla instalacji. Specyfikacja wykonania zawiera następujące wartości: funkcja zaworu – 5/2; gwint przyłączy – G3/8; seria – ZE; liczba przyłączy – 5; rodzaj przyłączy – przewodowo; rodzaj sterowania – elektromagnetycznie; liczba sygnałów sterujących – obustronnie; pozycja stabilna – bistabilny; napięcie sterowania – 24 V DC - prąd stały; liczba wyjść – 2; maksymalny przepływ – 150 m3/h / 2500 l/min; ATEX – nie. Uzupełniające parametry robocze: Pmax 1,0 MPa; T: 0 ÷ 65°C. Zawór realizuje określoną funkcję w obwodzie pneumatycznym i powinien być włączony zgodnie ze schematem funkcjonowania maszyny. Ten wariant nadaje się do współpracy z napędami lub obwodami pomocniczymi, jeżeli jego funkcja, sposób sterowania i przepustowość odpowiadają wymaganiom układu. Rzeczywista funkcja zaworu wynika z jego układu dróg, położeń i sposobu sterowania, dlatego te cechy powinno się rozpatrywać łącznie. Na etapie doboru warto porównać wszystkie cechy połączonych części i sprawdzić, czy miejsce zabudowy zapewnia dostęp potrzebny do montażu oraz późniejszej obsługi. Przy wyborze należy porównać liczbę dróg i położeń, stan spoczynkowy, sposób sterowania oraz układ przyłączy z dokumentacją obwodu. Podobny korpus nie oznacza takiej samej funkcji, dlatego oznaczenia portów i symbol pracy powinno się traktować jako wiążące. Schemat funkcjonalny i oznaczenia portów należy porównać z wymaganym przebiegiem sygnałów oraz kierunkiem przepływu w każdym stanie pracy. Przewody trzeba podłączyć tak, aby nie przenosiły naprężeń na korpus, a przed uruchomieniem usunąć z układu pozostałości po pracach montażowych. Pierwsze uruchomienie powinno przebiegać w kontrolowanych warunkach, z obserwacją szczelności, prawidłowego osadzenia i zachowania całego współpracującego zespołu. Miejsce przyłożenia narzędzia trzeba ograniczyć do powierzchni przewidzianych do montażu, aby nie uszkodzić korpusu, gwintu, uszczelnienia ani części ruchomych. Opisywane wykonanie nie może przejmować obciążeń konstrukcyjnych, skręcania lub drgań, jeżeli jego budowa nie została do tego przeznaczona. Po każdej ingerencji w instalację powinno się wykonać próbę działania w rzeczywistym cyklu i upewnić się, że zmiana nie pogorszyła pracy sąsiednich podzespołów. Jakość medium i zanieczyszczenia w zespole pneumatycznym mają bezpośredni wpływ na szczelność oraz swobodę ruchu elementów zaworowych. W czasie pracy należy obserwować czas przełączenia, stabilność stanu oraz zachowanie odbiornika po pojawieniu się i zaniku sygnału sterującego. Przed obsługą zaworu trzeba odpowietrzyć obwód i zabezpieczyć odbiorniki przed ruchem wywołanym energią pozostałą w układzie. Po każdej ingerencji należy odtworzyć pierwotny układ połączeń i skontrolować zachowanie zaworu we wszystkich przewidzianych położeniach. W trakcie przeglądu należy ocenić stan powierzchni współdziałających, połączeń i uszczelnień oraz usunąć przyczynę nieprawidłowości, zamiast ograniczać się do wymiany pojedynczej części.
