24.0510.3214 - Zawór z dźwignią TM 3/2 G1/4 NC normalnie zamknięty bistabilny bez sprężyn

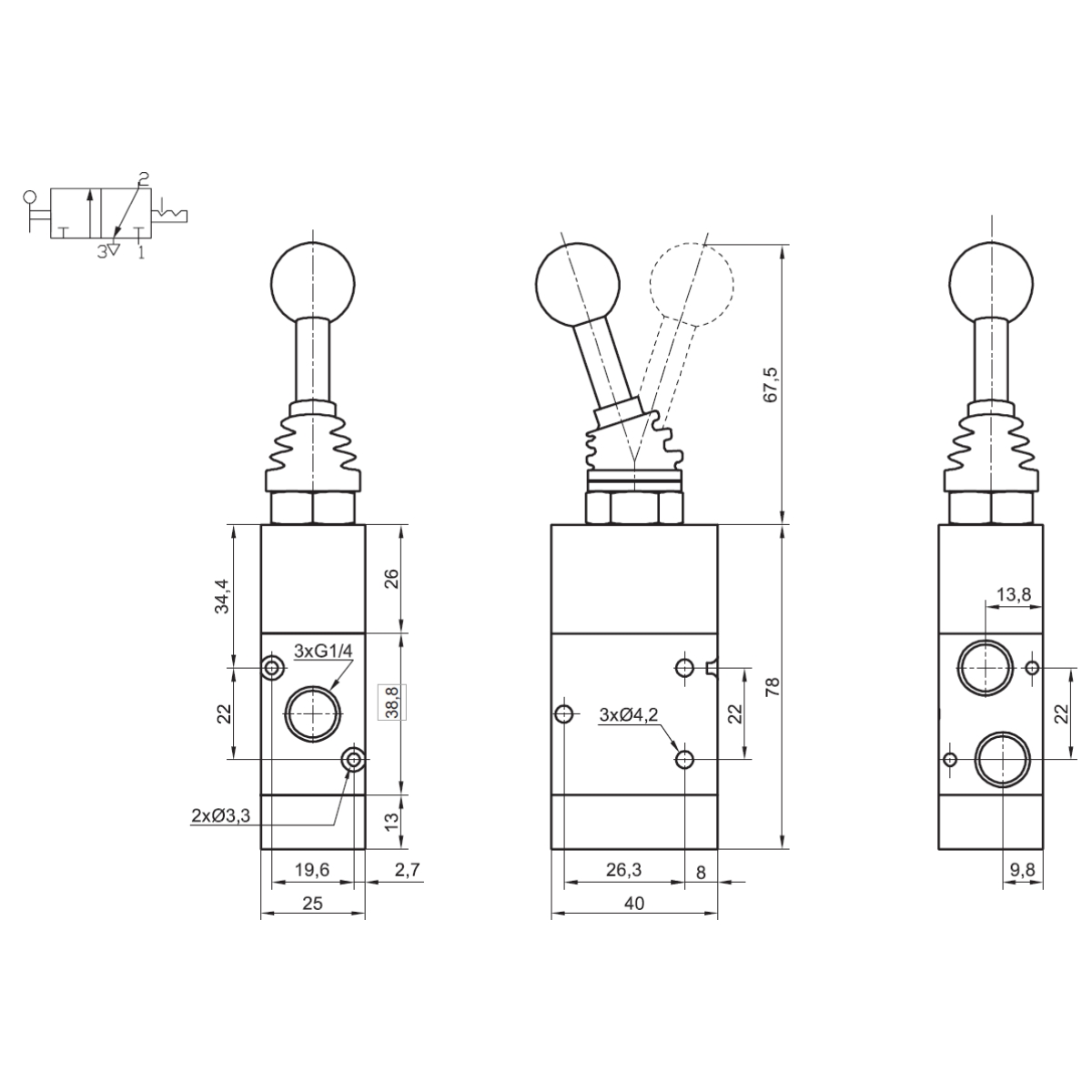

Zawór z dźwignią TM 3/2 G1/4 NC normalnie zamknięty bistabilny bez sprężyn. Dla tego wykonania funkcję określono jako 3/2. Producent określa tę wersję następującymi parametrami: funkcja zaworu – 3/2; gwint przyłączy – G1/4; seria – TM; liczba przyłączy – 3; rodzaj przyłączy – przewodowo; rodzaj sterowania – mechanicznie - dźwignią ręczną; liczba sygnałów sterujących – obustronnie; pozycja stabilna – bistabilny; liczba wyjść – 1; maksymalny przepływ – 75 m3/h / 1250 l/min; ATEX – nie. Uzupełniające parametry robocze: Pmax 1,0 MPa; T: 0 ÷ 65°C. Zawór realizuje określoną funkcję w obwodzie pneumatycznym i powinien być włączony zgodnie ze schematem działania maszyny. Rzeczywista funkcja zaworu wynika z jego układu dróg, położeń i sposobu sterowania, dlatego te cechy powinno się rozpatrywać łącznie. Podzespół może współdziałać z napędami lub obwodami pomocniczymi, jeżeli jego funkcja, sposób sterowania i przepustowość odpowiadają wymaganiom układu. Podczas weryfikacji wykonania dobrze jest porównać wszystkie cechy współpracujących części i sprawdzić, czy miejsce zabudowy zapewnia dostęp potrzebny do montażu oraz późniejszej obsługi. Każdą zmianę sposobu wykorzystania podzespołu powinno się ponownie ocenić pod kątem zgodności mechanicznej, pneumatycznej i materiałowej. Podobny korpus nie oznacza takiej samej funkcji, dlatego oznaczenia portów i symbol pracy należy traktować jako wiążące. Przy wyborze powinno się porównać liczbę dróg i położeń, stan spoczynkowy, sposób sterowania oraz układ przyłączy z dokumentacją obwodu. Używane narzędzia powinny być przykładane wyłącznie do powierzchni przewidzianych do montażu, aby nie uszkodzić korpusu, gwintu, uszczelnienia ani części ruchomych. Montaż powinno się wykonywać po odłączeniu źródeł energii, oczyszczeniu części współpracujących i sprawdzeniu, czy połączenia nie będą wprowadzały naprężeń do korpusu. Pierwsze uruchomienie powinno przebiegać w kontrolowanych warunkach, z obserwacją szczelności, poprawnego osadzenia i zachowania całego współpracującego zespołu. Porty powinno się podłączyć zgodnie z oznaczeniami, dbając o czystość kanałów i nie dopuszczając materiału uszczelniającego do drogi przepływu. Po każdej ingerencji w instalację powinno się wykonać próbę działania w rzeczywistym cyklu i upewnić się, że zmiana nie pogorszyła pracy sąsiednich podzespołów. W trakcie normalnej pracy powinno się obserwować czas przełączenia, stabilność stanu oraz zachowanie odbiornika po pojawieniu się i zaniku sygnału sterującego. Jakość medium i zanieczyszczenia w obwodzie mają bezpośredni wpływ na szczelność oraz swobodę ruchu elementów zaworowych. Nieregularna reakcja, zwłoka w przełączeniu albo nieszczelność są sygnałem do sprawdzenia zasilania, sterowania i czystości medium. Przed obsługą zaworu należy odpowietrzyć obwód i zabezpieczyć odbiorniki przed ruchem wywołanym energią pozostałą w instalacji. Po każdej ingerencji należy odtworzyć pierwotny układ połączeń i skontrolować zachowanie zaworu we wszystkich przewidzianych położeniach.
