24.0511.3214 - Zawór z dźwignią TM 3/2 G1/4 NC normalnie zamknięty pionowy bez sprężyn z zatrzaskiem

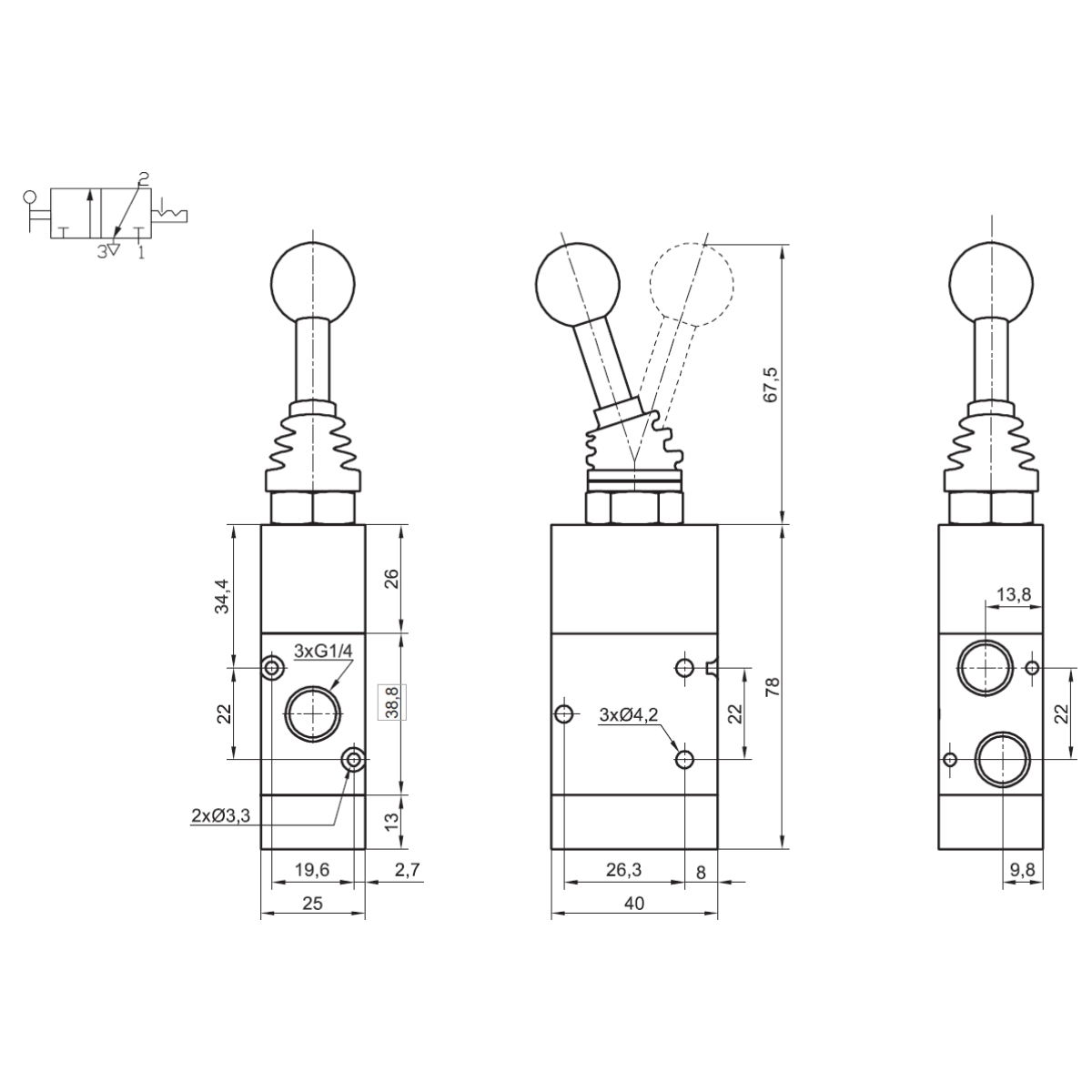

Jest to zawór z dźwignią TM 3/2 G1/4 NC normalnie zamknięty pionowy bez sprężyn z zatrzaskiem. Dla tego wykonania funkcję określono jako 3/2. Specyfikacja wykonania zawiera następujące wartości: funkcja zaworu – 3/2; gwint przyłączy – G1/4; seria – TM; liczba przyłączy – 3; rodzaj przyłączy – przewodowo; rodzaj sterowania – mechanicznie - dźwignią ręczną; liczba sygnałów sterujących – obustronnie; pozycja stabilna – bistabilny; liczba wyjść – 1; maksymalny przepływ – 75 m3/h / 1250 l/min; ATEX – nie. Dodatkowe dane producenta: Pmax 1,0 MPa; T: 0 ÷ 65°C. Element może współpracować z napędami lub obwodami pomocniczymi, jeżeli jego funkcja, sposób sterowania i przepustowość odpowiadają wymaganiom układu. Rzeczywista funkcja zaworu wynika z jego układu dróg, położeń i sposobu sterowania, dlatego te cechy trzeba rozpatrywać łącznie. Zawór realizuje określoną funkcję w obwodzie pneumatycznym i powinien być włączony zgodnie ze schematem pracy maszyny. Decyzję o doborze należy oprzeć na funkcji, wymiarach i sposobie przyłączenia opisanych dla konkretnego wykonania, a nie wyłącznie na podobieństwie wizualnym. Przy wyborze należy porównać liczbę dróg i położeń, stan spoczynkowy, sposób sterowania oraz układ przyłączy z dokumentacją obwodu. Podobny korpus nie oznacza takiej samej funkcji, dlatego oznaczenia portów i symbol funkcjonowania trzeba traktować jako wiążące. Schemat funkcjonalny i oznaczenia portów trzeba porównać z wymaganym przebiegiem sygnałów oraz kierunkiem przepływu w każdym stanie pracy. Przed podjęciem decyzji warto porównać wszystkie cechy współdziałających części i sprawdzić, czy miejsce zabudowy zapewnia dostęp potrzebny do montażu oraz późniejszej obsługi. Pierwsze uruchomienie powinno przebiegać w kontrolowanych warunkach, z obserwacją szczelności, właściwego osadzenia i zachowania całego współpracującego zespołu. Podczas montażu narzędzia powinno się przykładać tylko do powierzchni przewidzianych do montażu, aby nie uszkodzić korpusu, gwintu, uszczelnienia ani części ruchomych. Porty powinno się podłączyć zgodnie z oznaczeniami, dbając o czystość kanałów i nie dopuszczając materiału uszczelniającego do drogi przepływu. Przewody powinno się podłączyć tak, aby nie przenosiły naprężeń na korpus, a przed uruchomieniem usunąć z trasy pneumatycznej pozostałości po pracach montażowych. Brak stabilnego przełączania, opóźniona odpowiedź lub wyciek są sygnałem do sprawdzenia zasilania, sterowania i czystości medium. Element nie powinien przejmować obciążeń konstrukcyjnych, skręcania lub drgań, jeżeli jego budowa nie została do tego przeznaczona. Po każdej ingerencji w instalację należy wykonać próbę działania w rzeczywistym cyklu i upewnić się, że zmiana nie pogorszyła pracy sąsiednich podzespołów. Jakość medium i zanieczyszczenia w układzie mają bezpośredni wpływ na szczelność oraz swobodę ruchu elementów zaworowych. Przed obsługą zaworu trzeba odpowietrzyć obwód i zabezpieczyć odbiorniki przed ruchem wywołanym energią pozostałą w zespole pneumatycznym. Po każdej ingerencji trzeba odtworzyć pierwotny układ połączeń i skontrolować zachowanie zaworu we wszystkich przewidzianych położeniach.
