80.0034.05.04 - Trójnik karbowany typu Y choinka do węża fi 4 mm, tworzywo sztuczne

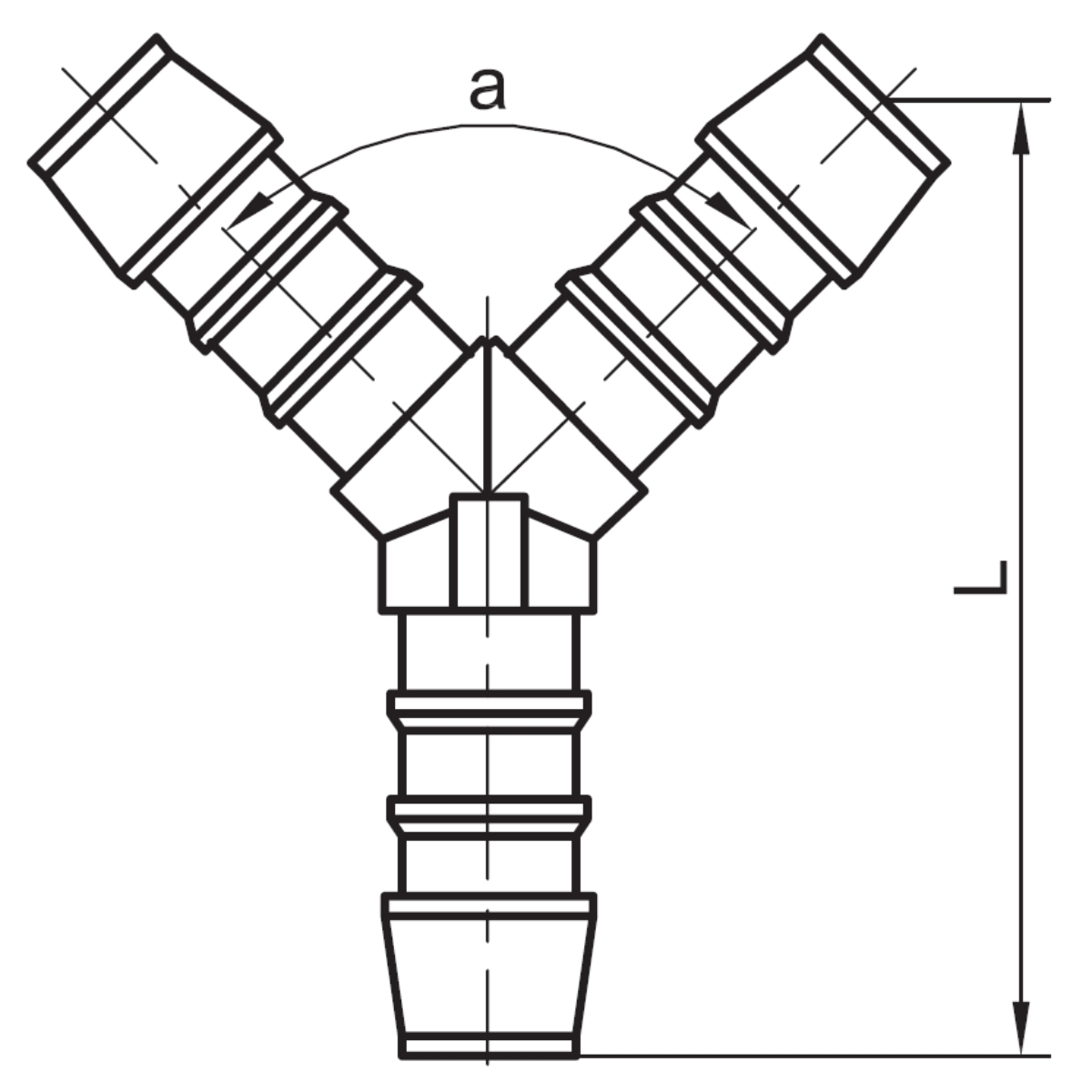

Trójnik karbowany typu Y choinka do węża średnica 4 mm, tworzywo sztuczne. W doborze podstawowe znaczenie mają średnica wewnętrzna 4 mm. Producent określa tę wersję następującymi parametrami: średnica wewnętrzna przewodu a – 4 mm; kształt – trójnik typu y; seria – 80.0034. Dla oznaczeń użytych na rysunku technicznym obowiązują wartości: średnica Dw – 4 mm; L – 26 mm; ? – 90°. Wykonanie materiałowe opisują parametry: materiał – POM (tworzywo sztuczne). Ten wariant można wykorzystać zarówno w nowej instalacji, jak i podczas przebudowy obecnej trasy, pod warunkiem zgodności geometrii z miejscem zabudowy. Złączka służy do wykonania uporządkowanego połączenia w układzie pneumatycznym, pod warunkiem zgodności obu stron z wymiarami podanymi dla tej wersji. Sposób ukształtowania korpusu wyznacza kierunek wyprowadzenia przewodu i powinien być dopasowany do dostępnej przestrzeni bez wymuszania ostrego zagięcia instalacji. Trzeba unikać łączenia cech wymiarowych pochodzących z kilku wykonań, gdyż może to prowadzić do nieszczelności lub braku dopasowania. Przy doborze należy sprawdzić każdą stronę połączenia: rodzaj przyłącza, wymiary przewodu lub gwintu oraz kierunek, w którym ma zostać poprowadzona instalacja. Przy porównywaniu wariantów dobrze jest porównać wszystkie cechy sąsiednich części i sprawdzić, czy miejsce zabudowy zapewnia dostęp potrzebny do montażu oraz późniejszej obsługi. Każdą zmianę sposobu wykorzystania podzespołu należy ponownie ocenić pod kątem zgodności mechanicznej, pneumatycznej i materiałowej. Pierwsze uruchomienie powinno przebiegać w kontrolowanych warunkach, z obserwacją szczelności, zgodnego z założeniami osadzenia i zachowania całego współpracującego zespołu. Narzędzia należy przykładać wyłącznie do powierzchni przewidzianych do montażu, aby nie uszkodzić korpusu, gwintu, uszczelnienia ani części ruchomych. Montaż trzeba wykonywać po odłączeniu źródeł energii, oczyszczeniu części sąsiednich i sprawdzeniu, czy połączenia nie będą wprowadzały naprężeń do korpusu. W warunkach roboczych dobrze jest obserwować zmianę hałasu, szczelności i stabilności mocowania, ponieważ odchylenia często wskazują na problem w połączeniu albo w elemencie współpracującym. Po uruchomieniu trzeba obserwować strefę połączenia i szukać oznak poluzowania, uszkodzenia przewodu lub nieszczelności. Połączenia nie należy obciążać ciężarem sąsiednich podzespołów, ponieważ połączenie ma służyć do prowadzenia medium, a nie jako element konstrukcyjny. Trasa przewodu powinna pozostawiać przy złączce wystarczający luz, aby ruch, drgania i zmiany temperatury nie obciążały miejsca uszczelnienia. Dobierany element nie powinien przejmować obciążeń konstrukcyjnych, skręcania lub drgań, jeżeli jego budowa nie została do tego przeznaczona. Przed rozłączeniem zespołu trzeba usunąć ciśnienie i inne zgromadzone energie, a części zabezpieczyć przed niekontrolowanym przemieszczeniem. Przy obsłudze okresowej należy ocenić stan powierzchni współpracujących, połączeń i uszczelnień oraz usunąć przyczynę nieprawidłowości, zamiast ograniczać się do wymiany pojedynczej części.
