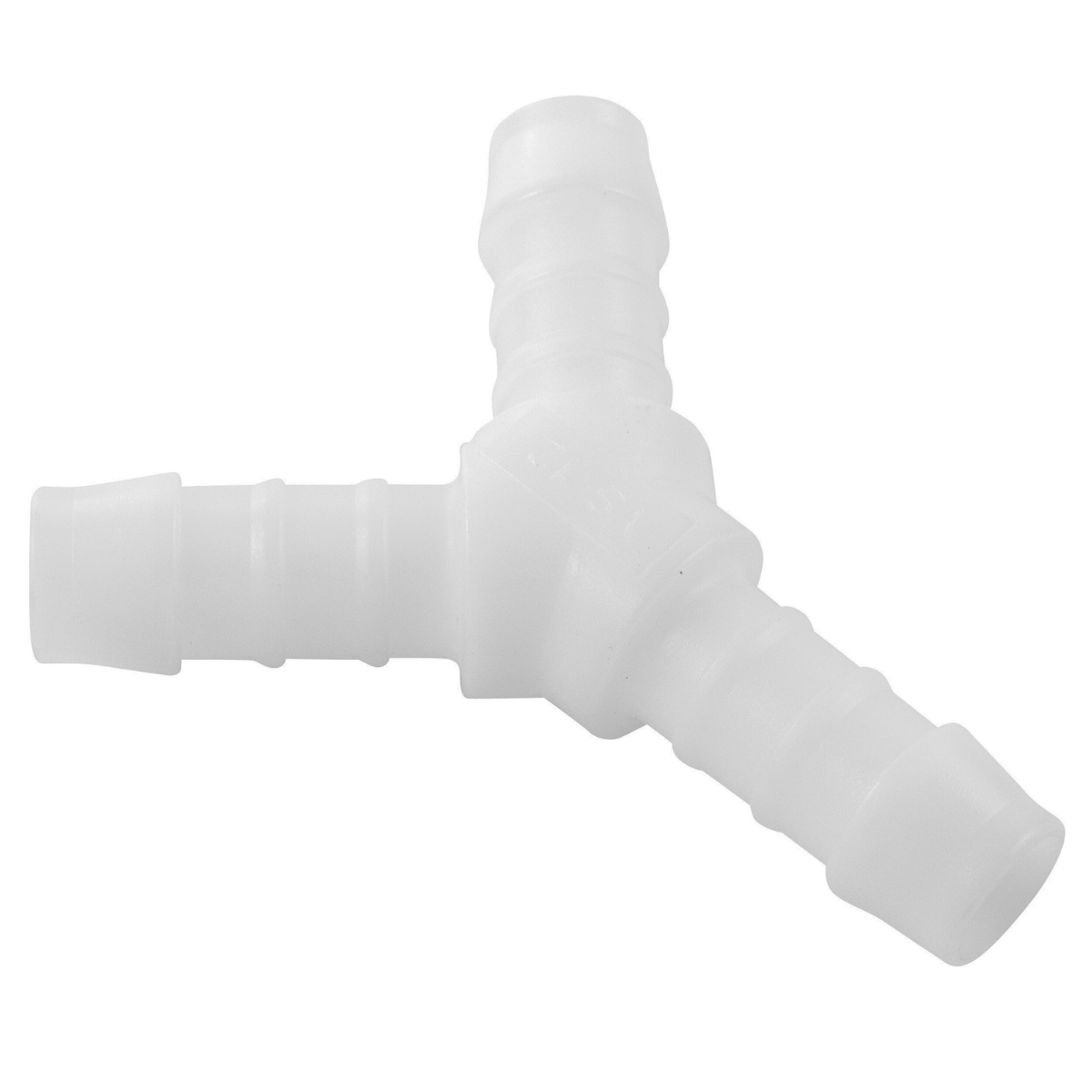

Trójniki typu Y seria 80.0034.05

Trójniki karbowane typu Y od CPP PREMA są specjalistycznymi złączkami, przeznaczonymi do łączenia i rozdzielania przepływów węży z tworzyw sztucznych, zwłaszcza węży PVC. Każdy trójnik posiada trzy wyjścia ułożone w konfiguracji litery „Y”. Taki kształt sprawia, że medium (np. woda, powietrze, roztwory chemiczne) może być rozgałęziane w dwóch odnogach od głównego wlotu, bądź odwrotnie – z dwóch źródeł łączyć się w jeden przewód.

Zastosowanie zewnętrznych karbów, nazywanych również choinką, ułatwia montaż i zwiększa przyczepność węży. Te ząbki wgryzają się w ściankę węża, gwarantując pewne i szczelne połączenie. Dzięki temu w wielu przypadkach nie jest potrzebna żadna dodatkowa opaska zaciskowa, zwłaszcza przy niższych ciśnieniach. Jeśli jednak ciśnienie jest wyższe lub występują drgania, można zastosować niewielkie obejmy do pełnego zabezpieczenia.

CPP PREMA słynie z dostarczania komponentów do instalacji pneumatycznych, wodnych, ogrodniczych i warsztatowych. Trójniki typu Y wpisują się w tę filozofię, oferując prostą i skuteczną metodę rozdzielania mediów wężowych. Dostępność rozmiarów od 4 mm do 19 mm daje szerokie spektrum możliwości – od cienkich przewodów w automatyce przemysłowej czy akwarystyce, aż po grubsze węże stosowane w systemach nawadniania, chłodzenia czy niskociśnieniowej hydraulice.

Każdy z trójników jest wykonany z POM (polioksymetylenu), czyli tworzywa sztucznego o wysokiej wytrzymałości mechanicznej i niskim współczynniku tarcia. To sprawia, że złączki te są sztywne, odporne na ścieranie i jednocześnie proste w obsłudze. Wielką zaletą jest też odporność POM na wilgoć, korozję i wiele substancji chemicznych. Dzięki temu trójniki typu Y można używać w systemach wodnych, sprężonego powietrza, a nawet niektórych układach z łagodnymi chemikaliami.

W ofercie znajdują się następujące warianty trójników karbowanych typu Y:

1. Trójnik karbowany typu Y fi 4 mm

2. Trójnik karbowany typu Y fi 6 mm

3. Trójnik karbowany typu Y fi 8 mm

4. Trójnik karbowany typu Y fi 10 mm

5. Trójnik karbowany typu Y fi 12 mm

6. Trójnik karbowany typu Y fi 16 mm

7. Trójnik karbowany typu Y fi 19 mm

Każdy z nich odpowiada średnicy wewnętrznej węża PVC, który należy zamontować. Jest to kluczowe, aby osiągnąć optymalną szczelność i siłę utrzymania. Zbyt duży wąż może przeciekać lub zsuwać się, zaś zbyt mały nie wejdzie w ogóle na choinkę. Dlatego tak ważne jest dobranie odpowiedniego rozmiaru.

W praktyce, trójniki typu Y pomagają zaoszczędzić czas i miejsce w instalacjach. Zamiast używać kilku kolanek czy rozdzielaczy, można jednym elementem sprawnie rozdzielić strumień medium na dwa węże lub scalić dwa węże w jeden. Sama geometria litery „Y” zapewnia płynniejszy przepływ i mniejsze zawirowania niż w typowym trójniku typu T (gdzie kąt jest bardziej ostry).

Trójniki typu Y z tworzywa POM do węży PVC mają bardzo szerokie pole zastosowań. Ich zadanie to umożliwienie rozgałęzienia lub łączenia przepływów w sposób bardziej naturalny niż w trójnikach typu T. Poniżej przedstawiamy szczegółowe przykłady miejsc, gdzie takie złączki mogą się sprawdzić.

1. Systemy chłodzenia wodnego

   • W urządzeniach przemysłowych, komputerach (chłodzenie cieczą) lub maszynach CNC, często trzeba rozdzielić obieg wody na kilka gałęzi. Trójnik typu Y fi 10 lub fi 12 mm może kierować chłodziwo do różnych sekcji, zmniejszając jednocześnie straty ciśnienia.

2. Instalacje nawadniające i ogrodowe

   • W ogrodzie trójnik Y fi 12 czy fi 16 mm umożliwia łatwy rozdział wody z głównej linii na dwie mniejsze. Kształt litery „Y” sprzyja równomiernemu podziałowi strumienia i zmniejsza ryzyko turbulentnego przepływu. Systemy mgłowe i linie kroplujące również korzystają z takiego rozgałęzienia.

3. Pneumatyka warsztatowa

   • W przypadku rozdzielania powietrza w mniejszych ciśnieniach (np. 4–6 bar) i gdy węże PVC są powszechnie używane, trójniki typu Y fi 6 czy fi 8 mm pozwalają na równomierne rozgałęzienie jednego źródła sprężonego powietrza do dwóch odbiorników (np. narzędzi pneumatycznych, pistoletów przedmuchowych).

4. Branża motoryzacyjna

   • W wielu układach podciśnieniowych silników, w odsysaniu oparów i niewysokich ciśnieniach, trójnik Y fi 4 lub fi 6 mm może skutecznie rozdzielać węże. Kąt rozdzielenia w „Y” bywa korzystniejszy dla przepływu w porównaniu do ostrego kąta w trójnikach T.

5. Akwarystyka i terrarystyka

   • Wielu akwarystów łączy kilka węży napowietrzających w jeden, albo odwrotnie – rozdziela jeden sygnał powietrza na dwie różne sekcje akwarium. Trójnik Y fi 4 mm jest idealny do cienkich wężyków akwarystycznych.

   • W terrariach, systemach zraszania czy mgłowienia, rozdzielenie mgły na dwie linie często bywa korzystne, a dzięki kształtowi Y unikamy ostrych skrętów węży.

6. Przemysł spożywczy (niskociśnieniowy)

   • Transport płynów, soków, piwa lub wody w wężach PVC w rozlewniach i liniiach produkcyjnych, gdzie nie ma wysokich temperatur. Kształt „Y” pomaga w delikatnym, równomiernym rozdziale mediów płynnych. Oczywiście trzeba sprawdzić atesty i zgodność materiału POM z docelową substancją.

7. Laboratoria i układy badawcze

   • W laboratoriach, gdzie trzeba czasem rozdzielić przepływ gazu lub cieczy na dwie gałęzie, trójnik typu Y minimalizuje zakłócenia przepływu i upraszcza konstrukcję instalacji. Rozmiar fi 4 lub 6 mm jest najpopularniejszy.

8. Zastosowania hobbystyczne i DIY

   • Majsterkowicze korzystają z trójników Y do prostego łączenia wężyków w systemach dozowania, pompach próżniowych czy projektach artystycznych (np. fontanny dekoracyjne). Kształt litery „Y” bywa naturalniejszy do rozdziału strumienia w ciasnych przestrzeniach.

9. Systemy mgłowe i zraszające w budynkach

   • Montaż trójnika Y fi 8 czy fi 10 mm w instalacji mgłowej pozwala kierować chłodną mgłę w dwóch kierunkach jednocześnie. W halach inwentarskich czy magazynach to często praktyczne rozwiązanie.

Trójniki karbowane typu Y z tworzywa POM, przeznaczone do węży PVC, posiadają szereg istotnych parametrów. Oto najważniejsze dane:

1. Rozmiary dostępnych choinek:

   • fi 4 mm, fi 6 mm, fi 8 mm, fi 10 mm, fi 12 mm, fi 16 mm, fi 19 mm. Każdy króciec jest identyczny, co odróżnia je np. od trójników redukcyjnych.

2. Kształt zewnętrzny:

   • Układ litery „Y” z trzema króćcami wychodzącymi pod kątem zbliżonym do 120°. Taki kąt jest łagodny dla przepływu, zmniejsza straty ciśnienia i turbulencje.

3. Materiał:

   • POM (polioksymetylen), często nazywany poliacetalem. Wyróżnia się wysoką sztywnością, odpornością na wilgoć i korozję oraz niskim współczynnikiem tarcia.

4. Ząbki (karby):

   • Każdy króciec posiada najczęściej 2–4 ząbki. Dokładna liczba zależy od średnicy. Ząbki zapewniają lepszy chwyt węża, zapobiegają zsuwaniu się przy standardowych ciśnieniach.

5. Ciśnienie robocze:

   • Zazwyczaj do 6–8 bar w zależności od jakości węża PVC. Przy konieczności pracy na granicy 8 bar zawsze zaleca się opaski zaciskowe.

6. Temperatura pracy:

   • W normalnych warunkach do ok. +60°C ciągłej pracy. Krótkotrwałe wyższe temperatury (do ok. +80°C) mogą być dopuszczalne, lecz przyspieszają starzenie materiału.

7. Odporność chemiczna:

   • Dobra na oleje, wodę, roztwory soli, zasady i słabsze kwasy, płyny chłodnicze, detergenty. Należy unikać silnych rozpuszczalników organicznych i stężonych kwasów.

8. Waga i wymiary:

   • Z uwagi na tworzywo POM trójniki są bardzo lekkie i kompaktowe, co jest korzystne przy montażu w ciasnych miejscach.

9. Kolor:

   • Zwykle biały, szary lub czarny (zależnie od wersji), bez specjalnych barwników. Możliwe różnice zależne od partii produkcyjnej.

Polioksymetylen (POM), główny budulec omawianych trójników karbowanych, jest tworzywem inżynieryjnym o wysokiej jakości. Charakteryzuje go:

• Mała absorpcja wilgoci: POM nie pęcznieje, więc zachowuje wymiary nawet w środowisku wodnym.

• Wysoka wytrzymałość na rozciąganie i ściskanie: Zęby choinki nie łamią się przy normalnej eksploatacji, a trójnik wytrzymuje nacisk węża ciśnieniowego.

• Odporność na korozję: Metalowe złączki potrafią korodować w wodzie, natomiast POM jest niewrażliwy na rdzę.

• Gładka powierzchnia: Media, które płyną przez trójnik, nie osadzają się łatwo we wnętrzu.

• Odporność na ścieranie: Nawet przy wielokrotnym zakładaniu i zdejmowaniu węży ząbki utrzymują właściwy profil.

Zalety POM w zastosowaniach z wężami PVC:

1. Niska masa: Cała instalacja jest lżejsza, co szczególnie docenia się w aplikacjach mobilnych i przenośnych.

2. Dobra wytrzymałość mechaniczna: Daje pewność, że trójnik nie pęknie pod naciskiem węży czy drobnymi uderzeniami.

3. Brak reakcji z wodą: Nie tworzą się ogniska korozji czy kamienia, co może się zdarzyć w złączkach metalowych.

4. Możliwość recyklingu: POM można ponownie przetwarzać, ograniczając wpływ na środowisko.

Montaż trójników karbowanych typu Y z POM w wężach PVC jest szybki i wygodny. Poniżej krok po kroku:

1. Dobierz rozmiar: Upewnij się, że średnica wewnętrzna Twoich węży odpowiada wybranemu rozmiarowi trójnika (np. 10 mm wąż do trójnika Y fi 10 mm).

2. Przygotuj węże: Odetnij węże prosto. Usuń wszelkie zanieczyszczenia, np. drobne opiłki czy pozostałości plastiku.

3. Nasuwanie węża: Weź końcówkę węża i nałóż ją na pierwszy króciec choinkowy trójnika. Zrób to zdecydowanym ruchem. Ząbki będą wchodzić w głąb węża, aż poczujesz wyraźny opór.

4. Kontrola głębokości: Upewnij się, że wąż objął wszystkie ząbki. Zwykle oznacza to, że wąż sięga aż do głównego korpusu złączki.

5. Powtórz dla pozostałych króćców: W analogiczny sposób załóż węże na dwie pozostałe odnogi w kształcie „Y”.

6. Opcjonalne smarowanie: Czasem, przy grubszych ściankach węży, możesz zwilżyć końcówkę wodą, gliceryną lub łagodnym detergentem.

7. Zabezpieczenie opaską (opcjonalne): Przy ciśnieniu powyżej 3 bar, wysokich temperaturach lub wibracjach warto założyć na węże niewielkie opaski zaciskowe. Zmniejsza to ryzyko zsunięcia się, zwłaszcza przy wężach twardych.

8. Test szczelności: Uruchom przepływ w systemie. Obserwuj newralgiczne miejsca. Jeśli nie ma wycieków (woda) lub ulatniającego się gazu (powietrze), instalacja jest poprawnie założona.

Demontaż jest równie łatwy. W większości przypadków wystarczy mocno pociągnąć wąż w kierunku odwrotnym. Jeśli wąż jest mocno wciśnięty w ząbki, możesz przyciąć końcówkę nożykiem. To zwykle lepsze rozwiązanie niż szarpanie, bo ząbki mogą się delikatnie wycierać i wąż też może się deformować.

Konserwacja ogranicza się do utrzymania czystości w instalacji. Możesz przepłukać wodą lub łagodnym środkiem. W przypadku wystąpienia kamienia czy osadów mineralnych, pomogą roztwory kwasu cytrynowego lub inne preparaty odkamieniające. Tworzywo POM jest dość odporne na takie zabiegi. Po zakończonej konserwacji ponownie sprawdź szczelność.

1. Czy trójnik typu Y fi 4 mm utrzyma ciśnienie 8 bar bez opaski zaciskowej?
Może, ale zalecamy opaskę dla bezpieczeństwa. Małe węże fi 4 mm bywają elastyczne, przez co ryzyko zsunięcia się pod wyższym ciśnieniem wzrasta.

2. Czy te trójniki można stosować do gorącej wody, np. 70°C?
Zalecana maksymalna temperatura ciągłej pracy to ~60°C. Przy 70°C POM zaczyna tracić część właściwości, a węże PVC też nie zawsze są na to gotowe.

3. Jak rozpoznać, że wąż wszedł do końca na karby?
Zazwyczaj poczujesz wyraźny opór, a czoło węża oprze się o grubszy korpus trójnika. Nie powinno być widać luzu między wężem a złączką.

4. Czy kształt „Y” naprawdę ogranicza turbulencje w porównaniu z „T”?
Tak, rozwidlenie w kształt Y daje bardziej płynny podział strumienia, szczególnie w przypadku cieczy. Kąty są łagodniejsze niż w trójniku T, co zmniejsza miejscowe straty ciśnienia.

5. Jakie substancje mogę przesyłać przez te trójniki?
Najczęściej wodę, powietrze, płyny chłodzące, delikatne chemikalia, oleje o niskim ciśnieniu. POM jest odporny na wiele substancji, ale zawsze trzeba sprawdzić konkretną odporność chemiczną.

6. Czy te złączki można montować pionowo, np. w zbiorniku wody?
Tak, orientacja nie ma znaczenia. Grunt, by wąż był właściwie założony na choinkę. Przy zanurzeniu w wodzie pamiętaj o możliwym nacisku słupa wody i sprawdź szczelność.

7. Jakie ograniczenia mechaniczne mają te trójniki?
Mogą się uszkodzić przy skrajnych obciążeniach, np. uderzeniach młotkiem, silnym zaginaniu w miejscu wyjścia węża. Należy dbać, by wąż zbyt mocno nie wyciągał trójnika w bok.

8. Czy fi 19 mm wystarczy do transportu 30–40 litrów wody na minutę?
Najpewniej tak. Dodatkowe ograniczenia będą zależeć od długości i oporu węża. Kształt Y jest dość przyjazny dla sporych przepływów.

9. Czy w branży akwarystycznej fi 4 mm to jedyny sensowny wybór?
Zwykle tak, bo standardowy wężyk powietrza do akwarium ma ok. 4–6 mm średnicy wewnętrznej. W mniejszych zbiornikach dominują węże 4 mm. Dla większych instalacji (filtry zewnętrzne) stosuje się 6–8 mm.

10. Czy można łączyć węże PU lub PE zamiast PVC?
Tak, o ile średnica wewnętrzna jest zgodna. Karbówka POM zadziała także z innymi elastycznymi wężami, jak poliuretan czy polietylen, pod warunkiem że ścianki mają zbliżony wymiar i elastyczność.

11. Co, jeśli potrzebuję przejścia z fi 10 na fi 8 w kształt Y?
W tej rodzinie mówimy o jednorodnych rozmiarach (np. 8/8/8, 10/10/10). Jeśli szukasz redukcji, sięgnij po trójnik redukcyjny, dostępny w innej kategorii złączek od CPP PREMA.

12. Czy trójnik fi 16 mm jest odporny na zginanie?
Tak, ale pamiętaj, że to tworzywo sztuczne, a nie stal. Zbyt mocne wyginanie może pęknąć w korpusie. Montuj go tak, by węże nie wywierały przesadnego momentu sił.

13. Jak zapobiegać powstawaniu alg czy kamienia wewnątrz trójnika?
Regularne przepłukiwanie, stosowanie filtrów i utrzymanie instalacji w czystości. Gładka powierzchnia POM ogranicza osadzanie, ale wciąż może wystąpić przy niekorzystnych warunkach.

14. Czy przy montażu muszę używać kluczy lub imbusów?
Nie. Zazwyczaj wystarczy ręcznie nasunąć wąż. Ewentualne klucze są potrzebne tylko do zaciśnięcia opasek, jeśli je stosujesz.

15. Czy kształt Y sprawdzi się w instalacjach ciśnieniowych spryskiwaczy w samochodzie?
Tak, zwłaszcza jeśli potrzebujesz rozdzielić strumień płynu na dwie dysze. Możesz zastosować fi 4, 6 lub 8 mm – zależnie od średnicy węży w danym modelu samochodu.

16. Czy mogę użyć trójnika Y fi 19 mm w systemach kurnikowych do rozprowadzania mgły?
Tak, jeśli zapotrzebowanie na przepływ jest duże i wąż 19 mm jest standardem w Twojej instalacji. Kształt Y rozdzieli mgłę na dwie nitki z minimalnym oporem.

17. Jak dbać o szczelność połączenia w warunkach zewnętrznych i mroźnej zimy?
Zastosuj opaski i przemyśl ocieplenie instalacji, by woda nie zamarzała w wężach. POM sam w sobie nie pęknie łatwo, ale lód w wężach może spowodować rozerwanie lub odkształcenie złączek.

18. Czy trójniki Y można łączyć z innymi typami złączek w jednej instalacji?
Oczywiście. Można mieszać np. trójniki Y, T, kątowe lub redukcje. Ważne jest tylko zachowanie spójności średnic i sprawdzenie, czy w całości instalacji panuje zgodne ciśnienie.
