80.0034.05.06 - Trójnik karbowany typu Y choinka do węża fi 6 mm, tworzywo sztuczne

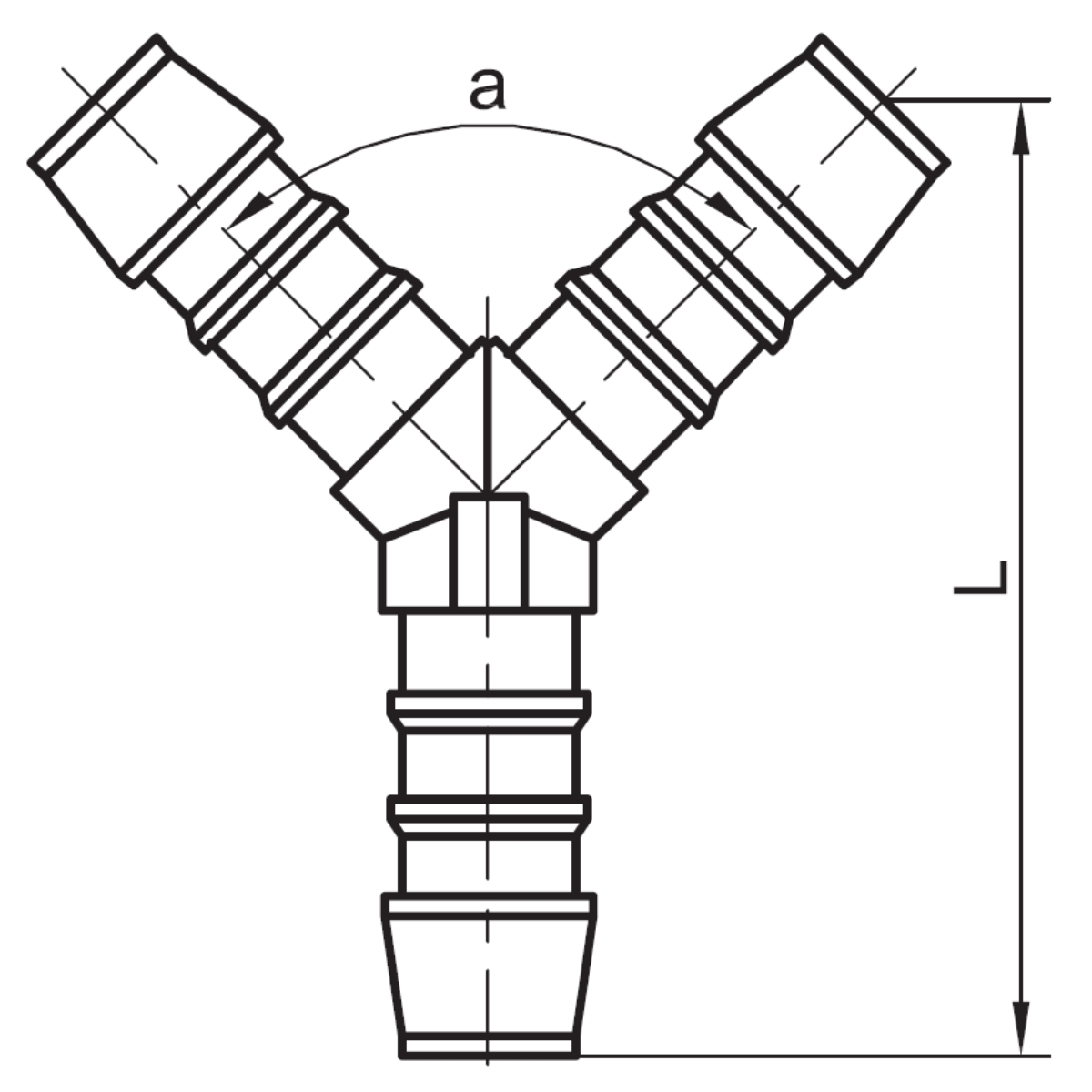

Jest to trójnik karbowany typu Y choinka do węża średnica 6 mm, tworzywo sztuczne. W doborze podstawowe znaczenie mają średnica wewnętrzna 6 mm. Parametry tego wykonania: średnica wewnętrzna przewodu a – 6 mm; kształt – trójnik typu y; seria – 80.0034. Oznaczenia wymiarowe z rysunku technicznego mają wartości: średnica Dw – 6 mm; L – 44 mm; ? – 90°. Dane materiałowe dla tej wersji są następujące: materiał – POM (tworzywo sztuczne). Część może zostać użyta w nowym lub modernizowanym układzie, jeżeli dostępna przestrzeń umożliwia montaż bez wymuszania położenia przewodu. Złączka służy do wykonania uporządkowanego połączenia w zespole pneumatycznym, pod warunkiem zgodności obu stron z wymiarami podanymi dla tej wersji. Układ korpusu wyznacza kierunek wyprowadzenia przewodu i powinien być dopasowany do dostępnej przestrzeni bez wymuszania ostrego zagięcia instalacji. Należy zachować komplet wymiarów jednego wykonania i nie zestawiać części z odmiennych wariantów, jeżeli ich pełna zgodność wymiarowa nie została wcześniej potwierdzona. Przy doborze powinno się sprawdzić każdą stronę połączenia: rodzaj przyłącza, wymiary przewodu lub gwintu oraz kierunek, w którym ma zostać poprowadzona instalacja. Wybór wykonania powinien opierać się na funkcji, wymiarach i sposobie przyłączenia opisanych dla konkretnego wykonania, a nie wyłącznie na podobieństwie wizualnym. Przy porównywaniu wariantów dobrze jest porównać wszystkie cechy współpracujących części i sprawdzić, czy miejsce zabudowy zapewnia dostęp potrzebny do montażu oraz późniejszej obsługi. Każdą zmianę sposobu wykorzystania elementu trzeba ponownie ocenić pod kątem zgodności mechanicznej, pneumatycznej i materiałowej. Połączenie powinno się zmontować na czystych powierzchniach, a następnie sprawdzić jego szczelność przy stopniowym podaniu ciśnienia. Używane narzędzia powinny być przykładane wyłącznie do powierzchni przewidzianych do montażu, aby nie uszkodzić korpusu, gwintu, uszczelnienia ani części ruchomych. Montaż powinno się wykonywać po odłączeniu źródeł energii, oczyszczeniu części współpracujących i sprawdzeniu, czy połączenia nie będą wprowadzały naprężeń do korpusu. Połączenie trzeba odciążyć od ciężaru współpracujących części, gdyż długotrwałe obciążenie może osłabić połączenie. Ułożenie przewodu musi pozostawiać przy złączce wystarczający luz, aby ruch, drgania i zmiany temperatury nie obciążały miejsca uszczelnienia. Po każdej ingerencji w instalację powinno się wykonać próbę działania w rzeczywistym cyklu i upewnić się, że zmiana nie pogorszyła pracy sąsiednich podzespołów. W warunkach roboczych dobrze jest obserwować zmianę hałasu, szczelności i stabilności mocowania, ponieważ odchylenia często wskazują na problem w połączeniu albo w elemencie współpracującym. Element nie powinien przejmować obciążeń konstrukcyjnych, skręcania lub drgań, jeżeli jego budowa nie została do tego przeznaczona. Przed czynnościami serwisowymi należy usunąć ciśnienie i inne zgromadzone energie, a części zabezpieczyć przed niekontrolowanym przemieszczeniem.
