80.0235.03.86 - Złączka skręcana kątowa z tworzywa do przewodu fi 8/6 mm popielata / PAPP /
Średnica Wewnętrzna Przewodu A
06 mm
Średnica Zewnętrzna Przewodu A
08 mm
Seria
80.0235
Średnica Wewnętrzna Przewodu B
06 mm
Średnica Zewnętrzna Przewodu B
08 mm
Kształt
Przyłączka Kątowa Dwustronna
Materiał
POM (Tworzywo Sztuczne)
Waga towaru (kg)
0,0095
Waga towaru brutto (kg)
0,0125
Waga opakowania (kg)
0,003
Okres gwarancji
12 miesięcy

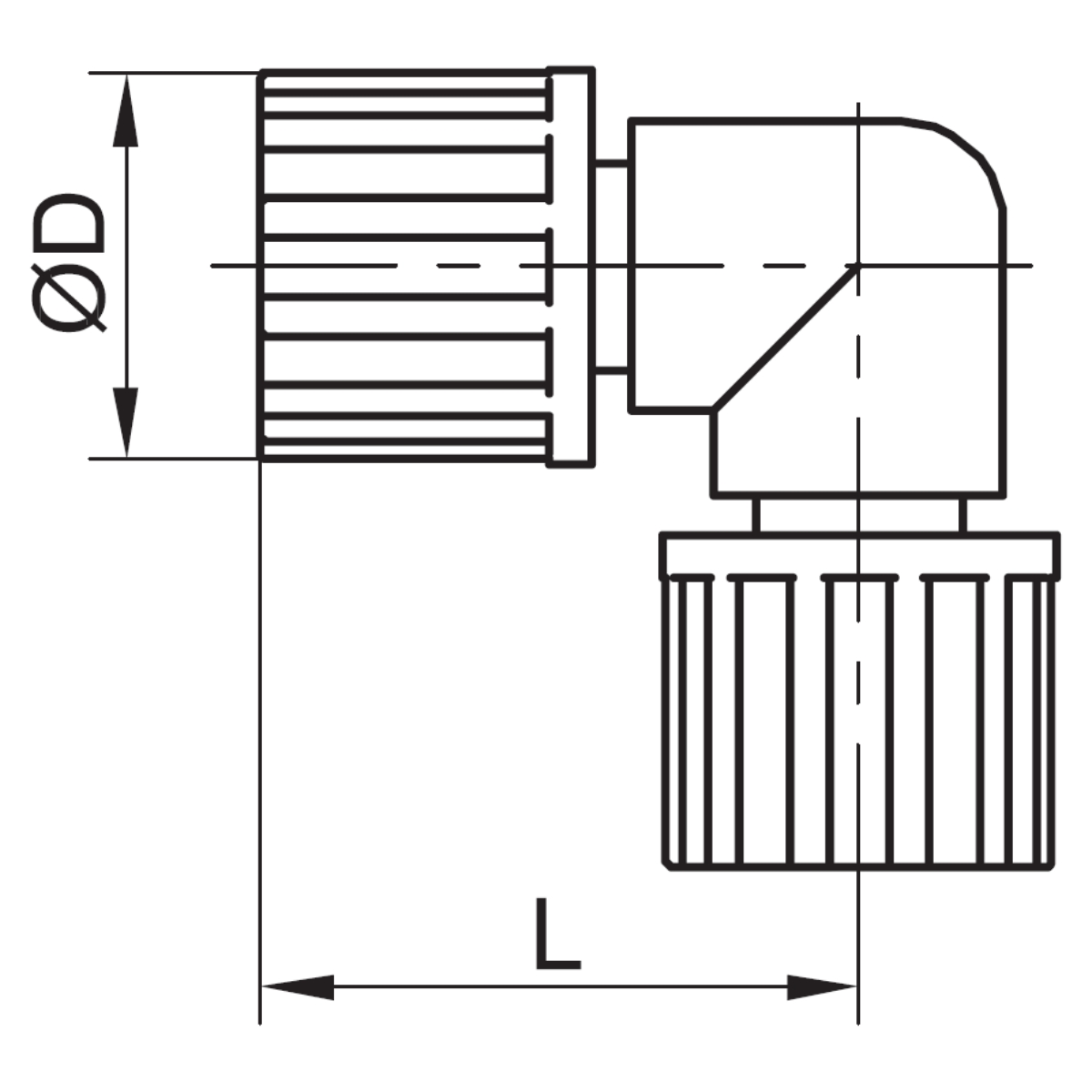

øDz
8 mm
øDw
6 mm
øD
19 mm
L
29 mm
24,80
zł netto
30,50
zł brutto
W sprawie indywidualnych wycen prosimy o kontakt.
Nota prawna
Dokładamy wszelkich starań, aby prezentowane informacje były rzetelne i prawdziwe. Niemniej jednak nie możemy w pełni zagwarantować, że nie zawierają one błędów. Ewentualne nieścisłości nie mogą stanowić podstawy do jakichkolwiek roszczeń. Wszelkie transakcje sprzedaży realizowane są wyłącznie na podstawie obowiązującego Regulaminu sklepu internetowego oraz Ogólnych Warunków Handlowych (OWH) spółki CPP PREMA S.A.
Jest to złączka skręcana kątowa z tworzywa do przewodu średnica 8/6 mm popielata / PAPP /. W doborze podstawowe znaczenie mają średnica zewnętrzna przewodu 8 mm, średnica wewnętrzna 6 mm. W specyfikacji materiałowej podano: materiał – POM (tworzywo sztuczne). Producent określa tę wersję następującymi parametrami: średnica wewnętrzna przewodu a – 6 mm; średnica zewnętrzna przewodu a – 8 mm; seria – 80.0235; średnica wewnętrzna przewodu b – 6 mm; średnica zewnętrzna przewodu b – 8 mm; kształt – przyłączka kątowa dwustronna. Na rysunku wymiarowym tej wersji podano: średnica Dz – 8 mm; średnica Dw – 6 mm; średnica D – 19 mm; L – 29 mm. Część może zostać użyta przy budowie nowych tras przewodów i modernizacji istniejących połączeń, jeżeli geometria korpusu odpowiada dostępnej przestrzeni. Kształt wykonania określa kierunek wyprowadzenia przewodu i powinien być dopasowany do dostępnej przestrzeni bez wymuszania ostrego zagięcia instalacji. Złączka umożliwia wykonanie spójnego połączenia w instalacji, pod warunkiem zgodności wymiarów wszystkich łączonych części. Nie powinno się łączyć wymiarów pochodzących z różnych wariantów tej samej serii, ponieważ nawet niewielka różnica może uniemożliwić szczelny montaż. Wymiar przewodu i rodzaj gwintu powinno się potwierdzić oddzielnie, ponieważ zgodność tylko jednej strony nie zapewnia poprawnego zestawienia całego połączenia. Wybór wykonania powinien opierać się na funkcji, wymiarach i sposobie przyłączenia opisanych dla konkretnego wykonania, a nie wyłącznie na podobieństwie wizualnym. Przed podjęciem decyzji warto porównać wszystkie cechy połączonych części i sprawdzić, czy miejsce zabudowy zapewnia dostęp potrzebny do montażu oraz późniejszej obsługi. Każdą zmianę sposobu wykorzystania elementu trzeba ponownie ocenić pod kątem zgodności mechanicznej, pneumatycznej i materiałowej. Połączenie powinno się zmontować na czystych powierzchniach, a następnie sprawdzić jego szczelność przy stopniowym podaniu ciśnienia. Przewód należy prowadzić bez skręcenia i bez stałego naprężenia przy gnieździe, zachowując promień gięcia odpowiedni dla jego konstrukcji. Miejsce przyłożenia narzędzia powinno się ograniczyć do powierzchni przewidzianych do montażu, aby nie uszkodzić korpusu, gwintu, uszczelnienia ani części ruchomych. Zaplanowana trasa powinna gwarantować przy złączce wystarczający luz, aby ruch, drgania i zmiany temperatury nie obciążały miejsca uszczelnienia. Element nie powinien przejmować obciążeń konstrukcyjnych, skręcania lub drgań, jeżeli jego budowa nie została do tego przeznaczona. Po każdej ingerencji w instalację należy wykonać próbę działania w rzeczywistym cyklu i upewnić się, że zmiana nie pogorszyła pracy sąsiednich podzespołów. Przed rozpoczęciem demontażu powinno się usunąć ciśnienie i inne zgromadzone energie, a części zabezpieczyć przed niekontrolowanym przemieszczeniem. Podczas planowanej obsługi powinno się ocenić stan powierzchni współdziałających, połączeń i uszczelnień oraz usunąć przyczynę nieprawidłowości, zamiast ograniczać się do wymiany pojedynczej części.
