Złączki skręcane z tworzywa POM

Złączki pneumatyczne skręcane z tworzywa POM to szeroka gama produktów oferowanych przez firmę CPP PREMA, które umożliwiają sprawne i trwałe łączenie przewodów w instalacjach sprężonego powietrza (oraz innych nieagresywnych mediów). Kategoria „Łączniki rur i przewodów \ Złączki pneumatyczne skręcane \ Złączki skręcane z tworzywa POM” obejmuje następujące główne rodziny:

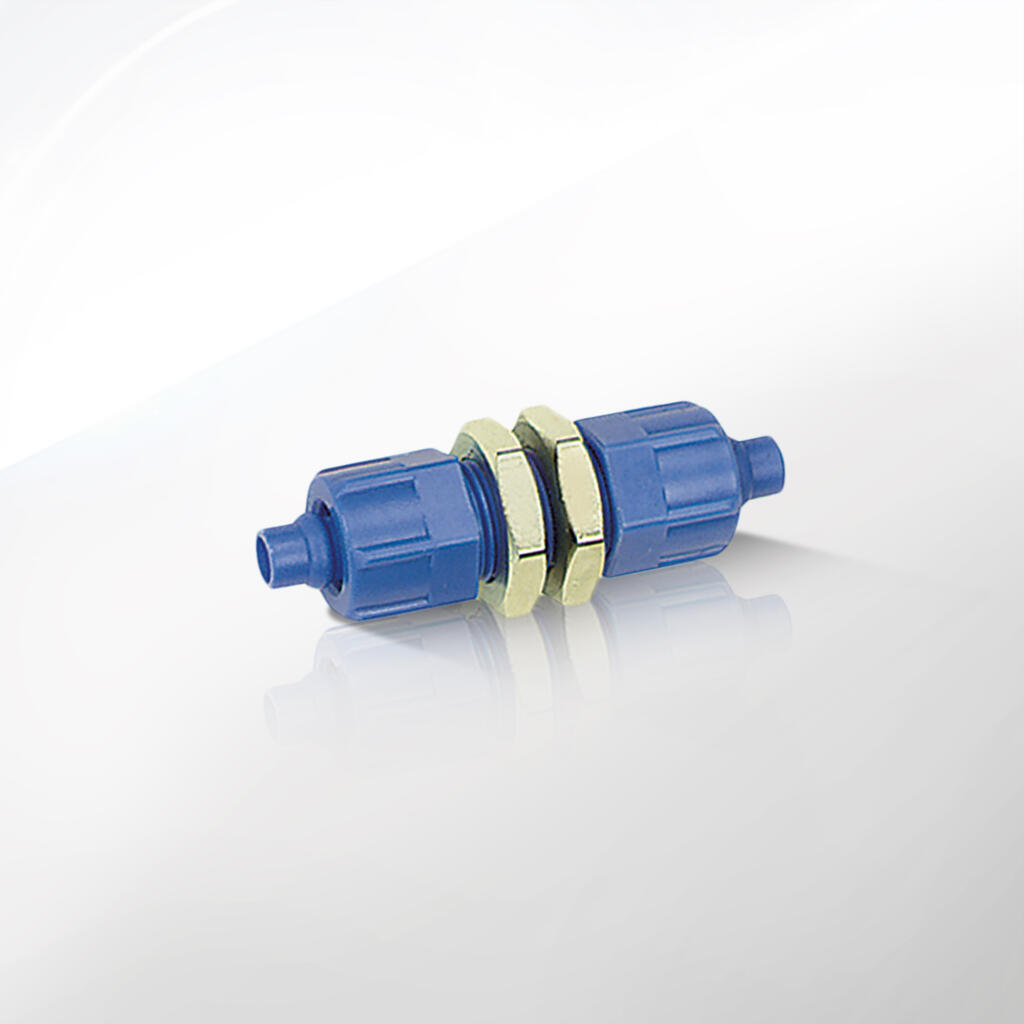

1. Łączniki proste grodziowe

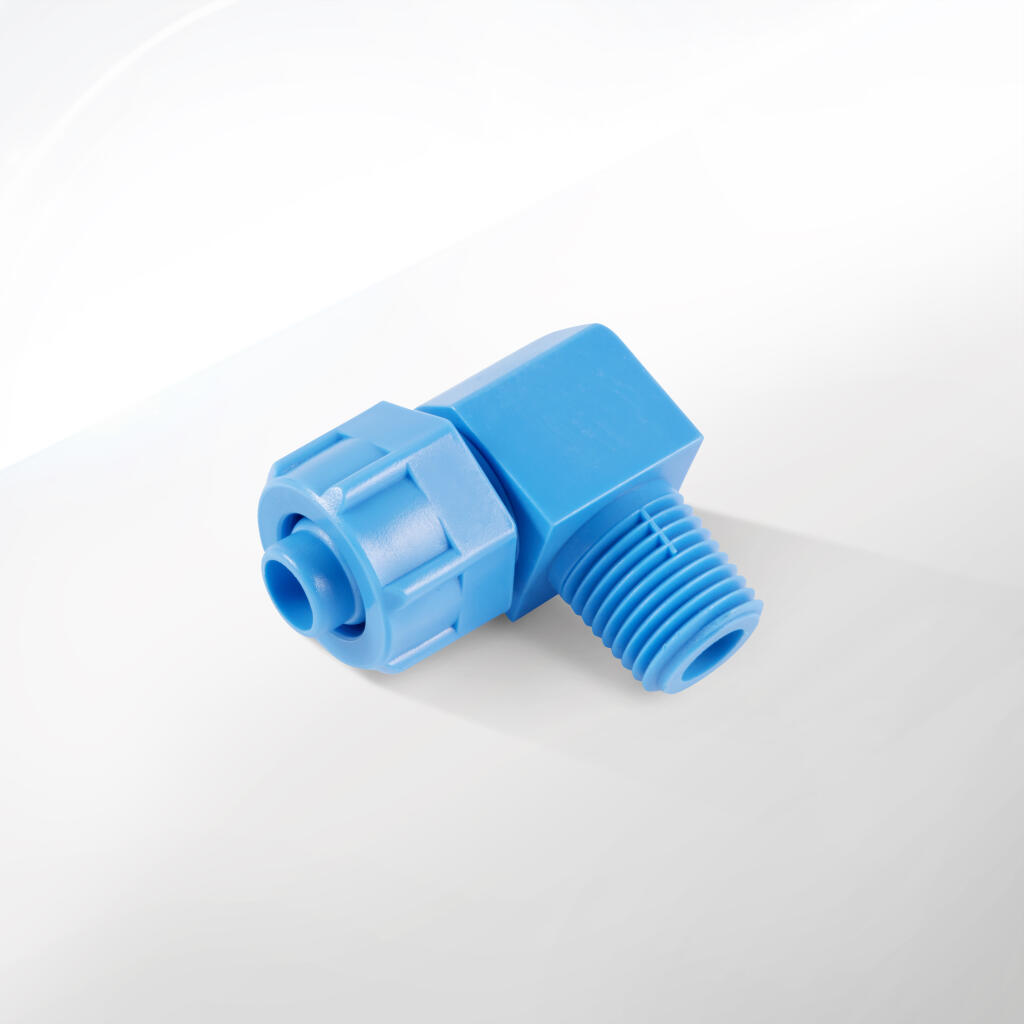

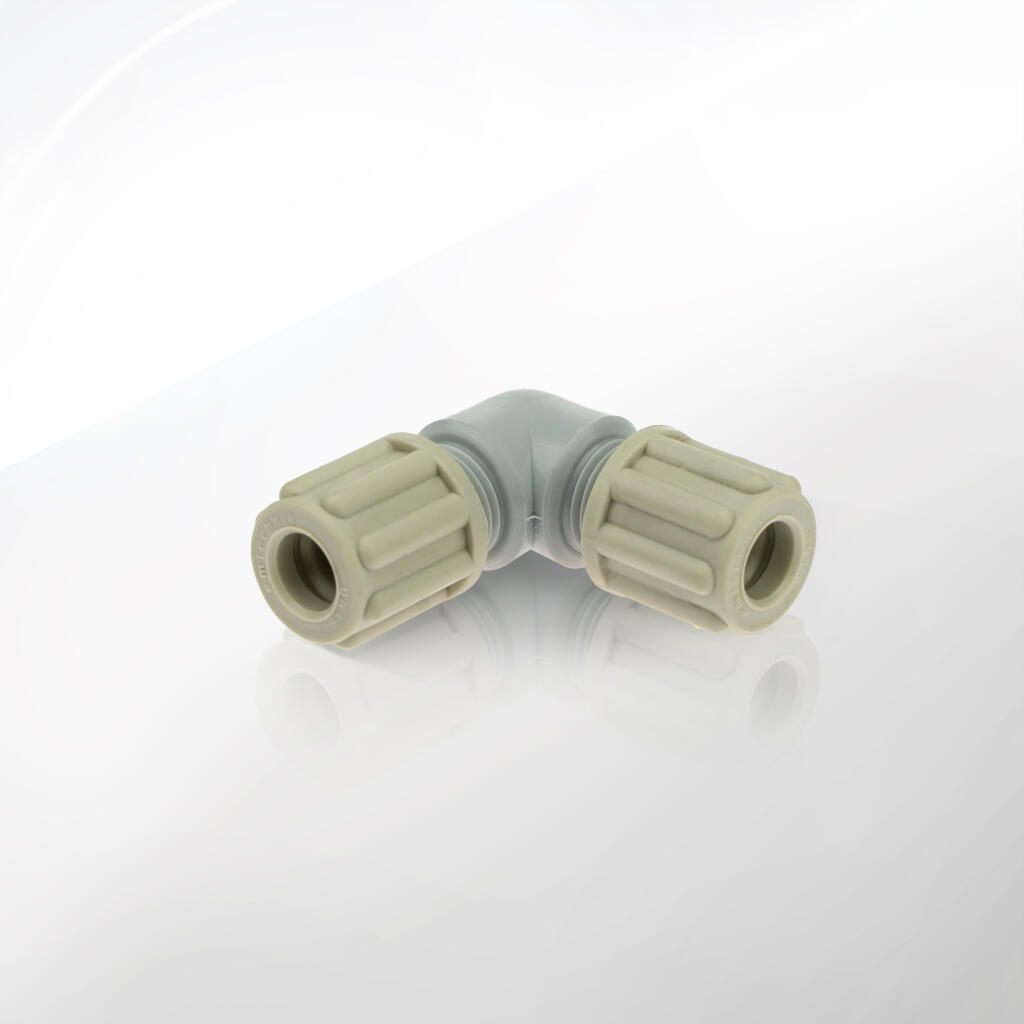

2. Łączniki kątowe

3. Złączki kątowe z gwintem zewnętrznym BSPT

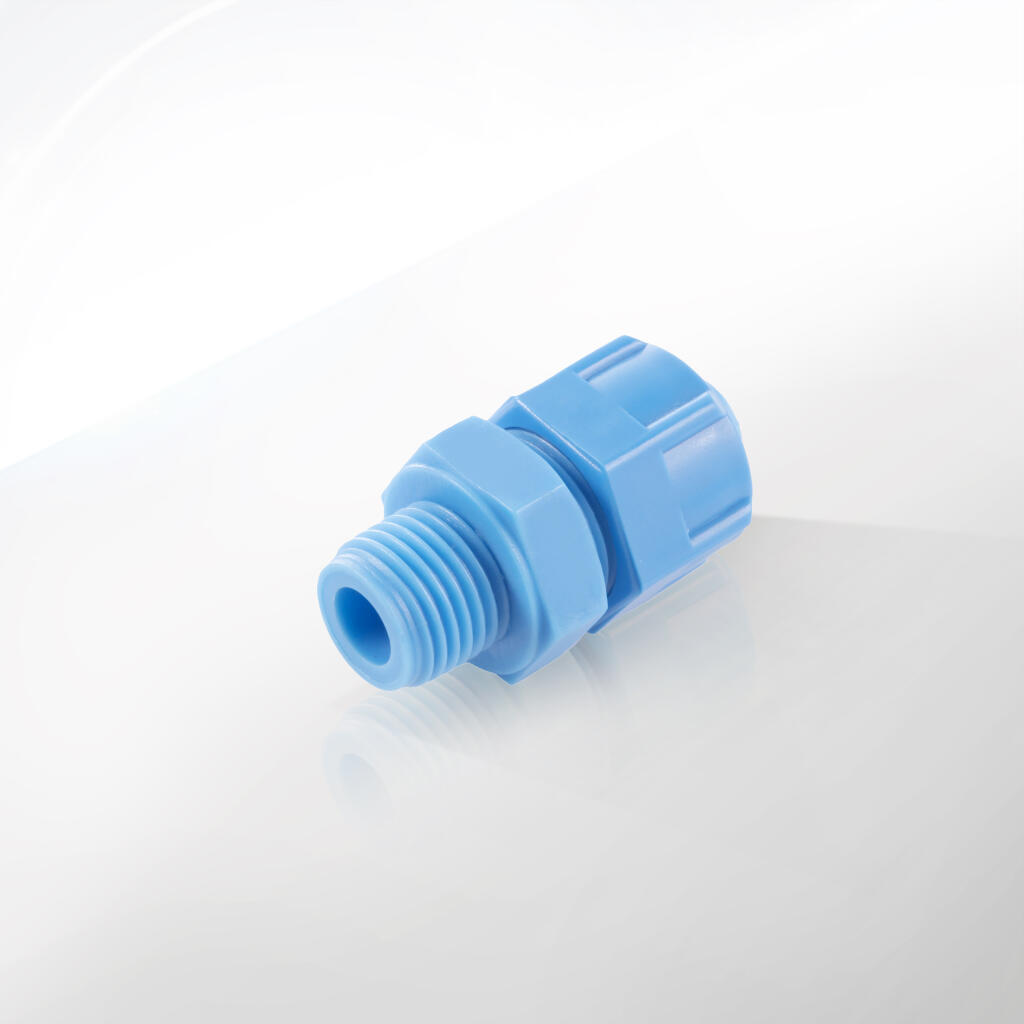

4. Złączki proste z gwintem zewnętrznym BSPP

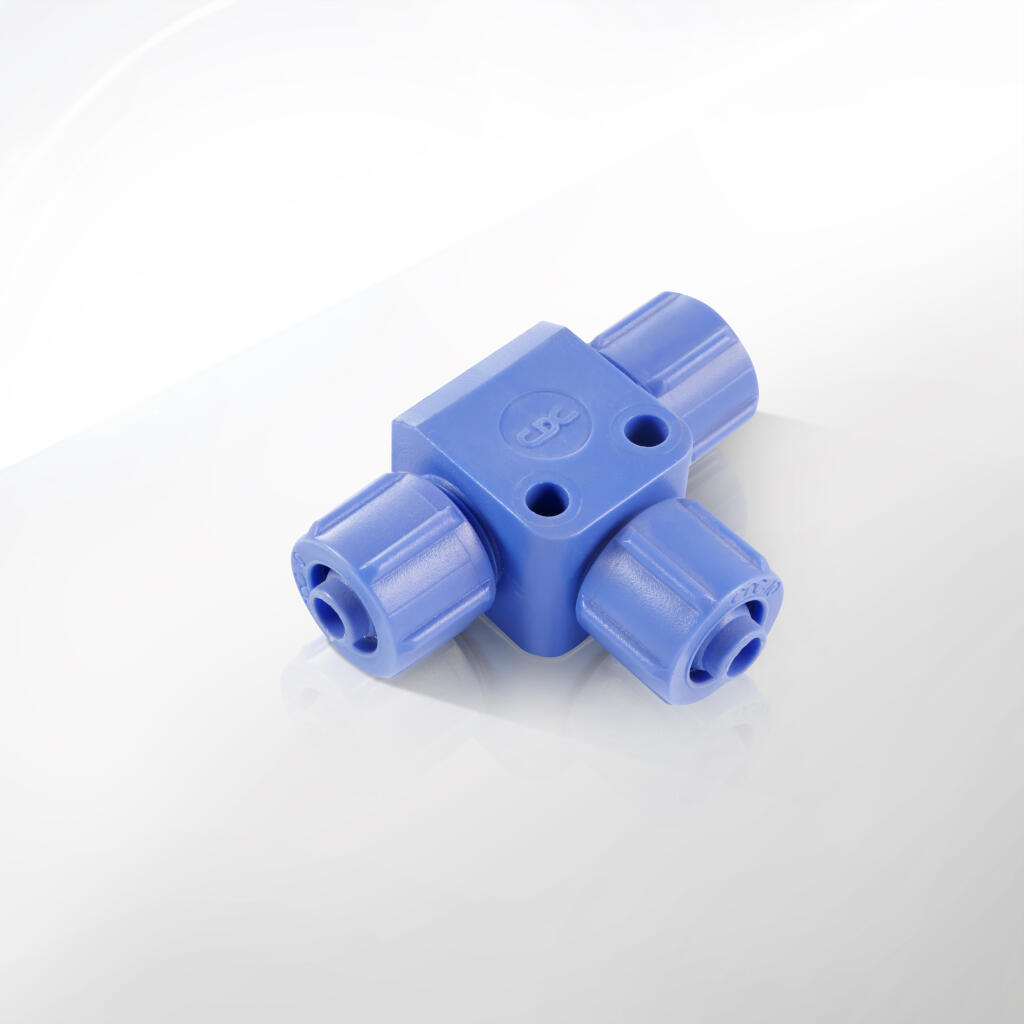

5. Trójniki typu T

Każda z tych grup została zaprojektowana z myślą o nieco innym zastosowaniu i spełnia określone wymagania dotyczące kształtu, sposobu montażu czy kierunku poprowadzenia przewodu. Jednak wszystkie je łączy jeden kluczowy element: polioksymetylen (POM) jako materiał wykonania korpusu. Ten tworzywowy komponent jest ceniony w przemyśle za swoją wysoką wytrzymałość, niewielką masę, stabilność wymiarową i odporność na korozję.

Dzięki zastosowaniu POM, złączki cechują się znaczną odpornością na ścieranie, co wydłuża ich żywotność w warunkach, gdzie może występować mgła olejowa, wysoka wilgotność czy zmienny poziom ciśnienia. Dodatkowym atutem jest uniwersalność: w wielu przypadkach ta sama instalacja może wymagać łączników prostych, kątowych i trójników, a jednorodność materiałowa całego systemu pozwala zachować spójność i estetykę (często złączki oferowane są w charakterystycznym, niebieskim kolorze).

Najważniejsze zalety:

1. Lekkość i łatwość montażu – dzięki tworzywu każdy element waży mniej niż metalowe odpowiedniki, co szczególnie docenia się w dużych instalacjach i w aplikacjach mobilnych.

2. Odporność na korozję – POM nie rdzewieje ani nie utlenia się w zwyczajnych warunkach pracy, co zwiększa trwałość i zmniejsza nakłady na konserwację.

3. Szybka konfiguracja instalacji – skręcany system mocowania pozwala na bezpieczne i szybkie podłączenie przewodu przy pomocy nakrętki dociskowej i pierścienia zaciskowego; nie ma konieczności stosowania dodatkowych zacisków czy opasek.

4. Wszechstronność – w rodzinie produktów znajdziemy zarówno łączniki proste grodziowe (ułatwiające przejście przez ścianki, przegrody), łączniki kątowe (do zmiany kierunku pod kątem), złączki kątowe z gwintem zewnętrznym (BSPT), złączki proste z gwintem zewnętrznym (BSPP) oraz trójniki typu T (do rozdziału przepływu na dwie linie).

Złączki skręcane z tworzywa POM firmy CPP PREMA znajdują szerokie zastosowanie w różnych branżach przemysłowych, rzemieślniczych i hobbystycznych. Oto przykłady, jak poszczególne rodzaje łączników można wykorzystać w praktyce:

1. Łączniki proste grodziowe

   • Stosowane w sytuacjach, gdy należy przeprowadzić przewód przez ścianę, panel czy grodź urządzenia. Idealne w branży motoryzacyjnej (np. przejścia przez przegrodę komory silnika) lub w zakładach, gdzie sieć przewodów musi pokonywać kolejne segmenty linii produkcyjnej w sposób uporządkowany.

   • Dzięki prostemu kształtowi i gwintowanemu korpusowi, montaż w ścianie jest pewny i szczelny.

2. Łączniki kątowe

   • Służą do zmiany kierunku przewodu pod kątem (najczęściej 90°). Przydatne tam, gdzie trzeba poprowadzić wąż wzdłuż krawędzi maszyny czy ominięć przeszkodę.

   • Zmniejszają ryzyko załamań węża, pozwalając zachować optymalny przepływ medium i porządek w instalacji.

3. Złączki kątowe z gwintem zewnętrznym BSPT

   • Wykorzystuje się je przy przejściu z gwintowanego gniazda (np. w korpusie zaworu lub siłownika) na wąż. Stożkowy charakter gwintu BSPT (tzw. R lub taper) często występuje w urządzeniach pneumatycznych, gdzie liczy się dodatkowa szczelność wynikająca z docisku stożka w trakcie dokręcania.

   • Dzięki kątownikowi w jednym z ramion, można wygodnie wyprowadzić przewód w bok, nie zajmując zbyt dużo miejsca wokół korpusu.

4. Złączki proste z gwintem zewnętrznym BSPP

   • Służą do łączenia węży z gniazdami gwintowanymi G (równoległymi). To bardzo popularny typ gwintu w automatyce i pneumatyce (m.in. w blokach rozdzielaczy czy siłownikach).

   • Prosta konstrukcja minimalizuje straty ciśnienia i dodatkowe zawirowania.

5. Trójniki typu T

   • Kluczowe, gdy instalacja wymaga rozdzielenia strumienia na dwie odnogi (lub zebrania z dwóch przewodów w jeden).

   • Zastosowanie np. w liniach montażowych, gdzie jeden dopływ powietrza zasila różne strefy maszyn. W obszarach warsztatowych T-kształtne trójniki świetnie się sprawdzają przy rozbudowie systemu o kolejne stanowiska.

Szeroki zakres branż:

• Przemysł spożywczy i napojowy – POM nie koroduje i nie generuje zanieczyszczeń metalowych, co sprzyja higienicznym warunkom produkcji.

• Automatyka przemysłowa i robotyka – lekkie i wytrzymałe złączki ułatwiają konfigurowanie obwodów sterowania siłownikami i chwytakami.

• Warsztaty samochodowe – łączniki kątowe i trójniki zapewniają schludną, łatwo modyfikowalną sieć sprężonego powietrza.

• Maszyny pakujące – w wyposażeniu linii pakujących, gdzie trzeba rozdzielić powietrze na liczne siłowniki i zawory.

• Hobby i małe instalacje – niewielka masa i prosty montaż to argumenty, które docenią również amatorzy budujący własne systemy zasilania powietrzem (np. do aerografów, kluczy pneumatycznych).

1. Materiał korpusu – POM

   • Polioksymetylen o wysokiej stabilności wymiarowej i gładkiej powierzchni, odpornej na osadzanie się zanieczyszczeń.

   • Dopuszczalny zakres temperatur: zwykle 0°C do +70/80°C (zależnie od uszczelek i dokładnej formuły POM).

   • Barwa najczęściej niebieska (dla wyróżnienia estetycznego i szybkiej identyfikacji).

2. Maksymalne ciśnienie

   • Z reguły do 10 bar w aplikacjach związanych z pneumatycznymi instalacjami. Przekraczanie tej wartości może prowadzić do odkształceń tworzywa i nieszczelności.

   • Przy standardowym ciśnieniu roboczym 6–8 bar z dużym zapasem bezpieczeństwa.

3. Gwint (dla wersji z gwintem)

   • BSPT (stożkowy) – zapewnia samo uszczelnienie się gwintu w trakcie dokręcania. Nierzadko stosuje się dodatkowo taśmę PTFE.

   • BSPP (równoległy) – wymaga uszczelnienia czołowego (o-ring, uszczelka) lub taśmy PTFE. Popularny w korpusach zaworów, rozdzielaczy, siłowników.

4. Wersje proste, kątowe, T-kształtne

   • Każdy wariant przygotowany pod konkretne rozmiary węża (np. 6/4, 8/6, 10/8, 12/9 mm).

   • Konstrukcja skręcana: w otworze złączki znajduje się pierścień zaciskowy + nakrętka, która blokuje wąż, zapewniając szczelność.

5. Zdolność uszczelniania

   • Wejście przewodu: elastyczny pierścień i o-ring dociskają ściankę węża, co eliminuje mikro przestrzenie potencjalnych przecieków.

   • Interfejs gwintu: zależy od wersji. Dla stożka (BSPT) docisk następuje w gwincie, dla równoległego (BSPP) konieczne jest często uszczelnienie czołowe (np. z gumy) lub taśmą PTFE na gwincie.

6. Średnice przewodów

   • Popularne wymiary węży: 6/4, 8/6, 10/8, 12/9 mm. Możliwość wyboru pod kątem wymaganego przepływu powietrza.

   • Większa średnica oznacza większy przepływ, ale i większe obciążenie mechaniczne.

7. Odporność chemiczna

   • POM jest odporny na większość olejów i smarów występujących w pneumatyce. Przy stężonych kwasach czy rozpuszczalnikach organicznych może dojść do degradacji tworzywa.

   • Zwykle w warunkach warsztatowych i przemysłowych nie stanowi to problemu.

8. Tolerancje i wytrzymałość mechaniczna

   • Trzeba unikać nadmiernego dokręcania gwintu lub nakrętki dociskowej (co może uszkodzić gwint POM lub ściankę węża).

   • Przy prawidłowym montażu złączki zachowują szczelność i nie wymagają dodatkowej konserwacji.

1. POM (Polioksymetylen)

   • Struktura: termoplastyczny polimer o wysokim stopniu krystaliczności, dzięki czemu zapewnia dobrą stabilność wymiarową i niski współczynnik tarcia.

   • Zalety: niska absorpcja wody, wysoka odporność na ścieranie, brak korozji.

   • Wady: w bardzo wysokich temperaturach (powyżej 80–100°C) mięknie i traci pierwotne właściwości mechaniczne; ograniczona odporność na niektóre agresywne chemikalia.

2. Uszczelki (O-ringi)

   • Wewnątrz każdej złączki zwykle znajduje się elastomer typu NBR lub EPDM, który odpowiada za doszczelnienie styku z wężem.

   • Wersje z gwintem często mają w zestawie o-ring lub zalecają zastosowanie taśmy PTFE na styku z gniazdem.

3. Elementy pomocnicze

   • Nakrętki i pierścienie zaciskowe: tworzywa wzmocnione lub te same granulaty POM z domieszką barwników, zapewniających wytrzymałość na nacisk.

   • W części modeli (zwłaszcza gwintowych) można spotkać metalowe wkładki w najbardziej narażonych miejscach, aby zapobiec wycieraniu się zwojów.

4. Niebieski barwnik

   • Nadanie tworzywu intensywnego koloru służy głównie estetyce i identyfikacji. Nie ma wpływu na odporność, ciśnienie czy parametry przepływu.

   • Przewody i złączki kolorystycznie dopasowane ułatwiają pracę w rozległych instalacjach przemysłowych.

5. Ekologiczny aspekt

   • Możliwość recyklingu POM (choć proces wymaga selektywnej segregacji i oddzielenia elastomerów).

   • Dłuższa żywotność instalacji to mniejsza ilość odpadów.

1. Przygotowanie przewodów

   • Przytnij wąż równo, prostopadle do osi. Najlepiej użyj noża do rur tworzywowych lub ostrych nożyczek.

   • Upewnij się, że nie ma zadziorków ani uszkodzeń, które mogłyby wprowadzać nieszczelności.

2. Rozkręcenie złączki

   • W przypadku łączników skręcanych, poluzuj nakrętki dociskowe i wyciągnij pierścienie zaciskowe, o ile to konieczne, aby swobodnie wprowadzić przewód.

3. Wprowadzanie przewodu

   • Wsuń przewód w korpus złączki aż do wyczucia oporu (miejsce kontaktu z o-ringiem).

   • Nakrętka i pierścień zaciskowy muszą być wcześniej założone na wąż (jeśli wymaga tego konstrukcja). Dokręcaj palcami, by wstępnie zabezpieczyć połączenie.

4. Dokręcanie nakrętki

   • Użyj klucza z odpowiednim wymiarem, dokręcaj z wyczuciem. Zbyt duży moment może spowodować zerwanie gwintu POM.

   • Jeśli producent podaje wartości momentu, trzymaj się zalecanych parametrów.

5. Ewentualne uszczelnienie gwintów

   • Dla złączek z gwintem BSPT można użyć taśmy PTFE, aby zwiększyć szczelność na styku z gniazdem metalowym.

   • W przypadku BSPP (równoległy) uszczelnienie czołowe (o-ring, podkładka) lub taśma PTFE bywa niezbędne.

6. Kontrola połączenia

   • Podłącz niskie ciśnienie (2–3 bar), sprawdź, czy nie występują wycieki (użycie wody z mydłem ujawni ewentualne bąbelki).

   • Jeśli wszystko jest w porządku, podnieś ciśnienie do docelowych 6–8 bar i ponów test.

7. Zabezpieczenie przewodów

   • W instalacjach przemysłowych stosuj obejmy lub korytka, aby zapobiec drganiom i szarpnięciom na same złączki.

   • Utrzymuj łagodne łuki przewodów w pobliżu złączek kątowych, T-kształtnych i prostych.

8. Konserwacja

   • Niezwykle uproszczona, bo POM nie koroduje. Wystarczy okresowo sprawdzić stan nakrętek i ewentualnie dokręcić, jeśli wyciek się pojawi.

   • Przy wielokrotnym demontażu, warto kontrolować stan o-ringów. W razie zużycia – wymienić je na nowe, oryginalne lub zgodne z zaleceniami producenta.

1. Czy można stosować złączki POM przy ciśnieniu wyższym niż 10 bar?
   Zazwyczaj nie. Producent deklaruje 10 bar jako maksymalną wartość roboczą. Jeśli wymagana jest wyższa wytrzymałość, lepiej wybrać wersje metalowe o podwyższonej klasie ciśnieniowej.

2. Czy barwa niebieska ma znaczenie poza estetyką?
   Przede wszystkim jest to aspekt identyfikacyjny i estetyczny. Kolor niebieski nie wpływa na parametry techniczne, ale pomaga w rozróżnianiu linii w dużych instalacjach.

3. Jakiego typu uszczelnienia należy użyć dla gwintów?

   • Dla stożkowego (BSPT) często sprawdza się taśma PTFE.

   • Dla równoległego (BSPP) można wykorzystać uszczelkę czołową lub o-ring, ewentualnie taśmę PTFE, jeśli gniazdo nie ma wbudowanej uszczelki.

4. Czy złączki POM nadają się do płynów innych niż powietrze?
   Owszem, do wielu cieszy nieagresywnych (np. woda, roztwory neutralne). Ale koniecznie sprawdzić tabelę odporności chemicznej dla POM, bo niektóre rozpuszczalniki mogą go uszkodzić.

5. Co wyróżnia łączniki kątowe od złączek kątowych z gwintem BSPT?

   • „Łącznik kątowy” (bez gwintu) ma wejścia na węże z obu stron, pozwalając prowadzić przewód pod kątem 90°.

   • „Złączka kątowa z gwintem BSPT” ma na jednym końcu gwint stożkowy do wkręcenia w urządzenie, a na drugim wejście na wąż.

6. Czy można wiercić otwory w trójnikach T lub w łącznikach prosto-grodziowych w celu modyfikacji?
   Odradza się takie modyfikacje, ponieważ fabryczna konstrukcja jest zaprojektowana tak, by zachować szczelność i wytrzymałość. Dodatkowe otwory mogą osłabić korpus i prowadzić do awarii.

7. Jak rozpoznać zużytą złączkę?
   Najczęstsze objawy to nieszczelność przy standardowym ciśnieniu i pęknięcia korpusu. Przy intensywnym użytkowaniu w trudnych warunkach, pierścienie zaciskowe mogą tracić sprężystość. Najlepiej wtedy wymienić cały element na nowy.

8. Czy łączniki proste grodziowe z POM są równie trwałe jak metalowe?
   W zakresie ciśnienia do 10 bar i standardowej temperatury – tak. POM dobrze sobie radzi w tych warunkach. Metalowe łączniki wygrywają dopiero w wyższych zakresach ciśnienia, temperatury lub w bardzo agresywnym środowisku chemicznym.

9. Czy trójniki typu T ograniczają przepływ?
   Minimalnie. Geometria kanałów wewnętrznych jest tak zaprojektowana, by zredukować turbulencje. Każde rozgałęzienie zmienia jednak kierunek przepływu, co w naturalny sposób wpływa na charakterystykę przepływu.

10. Jak często należy wymieniać uszczelki?
    W zależności od intensywności użytkowania. W normalnych warunkach co kilka lat lub dopiero przy zauważeniu nieszczelności. Jeśli instalacja jest codziennie demontowana, wówczas o-ringi mogą się szybciej zużywać.

11. Czy złączki te sprawdzą się w zastosowaniach próżniowych?
    Dla niskiego poziomu podciśnienia – często tak. Przy bardzo wysokim vacuum mogą wystąpić mikronieszczelności, zwłaszcza jeśli o-ring jest przeznaczony do sprężonego powietrza, a nie do głębokiej próżni.

12. Czy gwint BSPP wymaga taśmy PTFE tak jak BSPT?
    Gwint BSPP jest równoległy i do uszczelnienia zwykle stosuje się o-ring lub podkładkę. Taśma PTFE bywa pomocna, ale nie zawsze konieczna. Wszystko zależy od rodzaju gniazda i zaleceń producenta.

13. Czy montaż wymaga klucza dynamometrycznego?
    Niekoniecznie. W przypadku tworzywa POM, wystarczy wyczucie; jednak w dużych zakładach, dla jednolitości standardów, klucz dynamometryczny może okazać się cenny. Zbyt mocne dokręcenie to najczęstszy błąd prowadzący do uszkodzeń.

14. Jak bezpiecznie transportować i przechowywać złączki POM?
    Należy trzymać je w oryginalnych opakowaniach lub w pudełkach chroniących przed zapyleniem i promieniowaniem UV. Wilgoć nie jest dużym problemem, ale duże różnice temperatur mogą doprowadzić do skraplania się wody wewnątrz korpusu.

15. Czy złączki POM można łączyć z metalowymi łącznikami w jednej instalacji?
    Oczywiście. W wielu rozbudowanych systemach używa się mieszaniny elementów z tworzywa i metalu, przy czym kluczowe jest zachowanie zgodności gwintów i rozmiarów węży.
