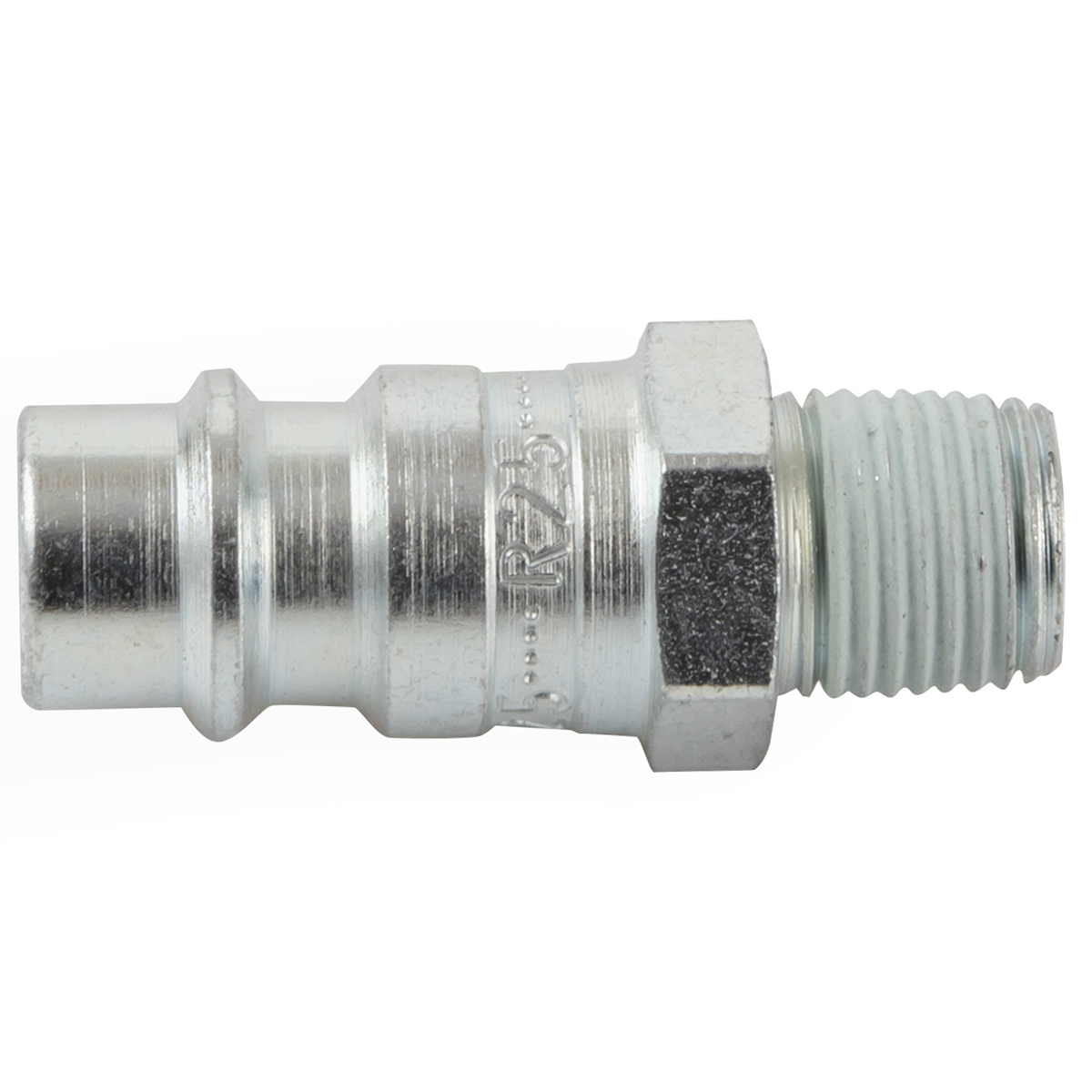

80.0244.78.12Z - Króciec DN 7,8 R1/2 z gw. zew. 25 SFAK 21 SXZ - stal ocynkowana hartowana
Średnica Nominalna DN
DN 7,8
Materiał
Stal Ocynkowana
Rodzaj Gwintu A
Zewnętrzny
Rozmiar Gwintu A
G1/2
Kształt
Króciec
Seria
80.0244.78
Waga towaru (kg)
0,041
Waga towaru brutto (kg)
0,044
Waga opakowania (kg)
0,003
Okres gwarancji
12 miesięcy
Szacunkowy termin dostawy
5 dni
T
G1/2
B
9 mm
øD
12 mm
L
32 mm
SW
19 mm
19,50 zł netto
23,99 zł brutto
W sprawie indywidualnych wycen prosimy o kontakt.
Nota prawna
Dokładamy wszelkich starań, aby prezentowane informacje były rzetelne i prawdziwe. Niemniej jednak nie możemy w pełni zagwarantować, że nie zawierają one błędów. Ewentualne nieścisłości nie mogą stanowić podstawy do jakichkolwiek roszczeń. Wszelkie transakcje sprzedaży realizowane są wyłącznie na podstawie obowiązującego Regulaminu sklepu internetowego oraz Ogólnych Warunków Handlowych (OWH) spółki CPP PREMA S.A.
Stan
magazynowy
magazynowy
4 szt 24 godz.
Zdolności
produkcyjne
produkcyjne
0 szt na zamówienie 5 dni
OPIS PRODUKTU
Króciec DN 7,8 R1/2 z gw. 25 SFAK 21 SXZ - stal ocynkowana hartowana. W doborze podstawowe znaczenie mają przyłącze G1/2. Parametry tego wykonania: średnica nominalna dn – DN 7,8; rodzaj gwintu a – zewnętrzny; rozmiar gwintu a – G1/2; kształt – króciec; seria – 80.0244.78. Oznaczenia wymiarowe z rysunku technicznego mają wartości: T – G1/2; B – 9 mm; średnica D – 12 mm; L – 32 mm; SW – 19 mm. Dane materiałowe dla tej wersji są następujące: materiał – stal ocynkowana. Złączka służy do wykonania uporządkowanego połączenia w zespole pneumatycznym, pod warunkiem zgodności obu stron z wymiarami podanymi dla tej wersji. Kształt wykonania określa kierunek wyprowadzenia przewodu i powinien być dopasowany do dostępnej przestrzeni bez wymuszania ostrego zagięcia instalacji. Element można zastosować w nowym lub modernizowanym układzie, jeżeli dostępna przestrzeń umożliwia montaż bez wymuszania położenia przewodu. Przy porównywaniu wariantów dobrze jest porównać wszystkie cechy współpracujących części i sprawdzić, czy miejsce zabudowy zapewnia dostęp potrzebny do montażu oraz późniejszej obsługi. Każdą zmianę sposobu wykorzystania podzespołu należy ponownie ocenić pod kątem zgodności mechanicznej, pneumatycznej i materiałowej. Nie powinno się łączyć wymiarów pochodzących z różnych wariantów tej samej serii, ponieważ nawet niewielka różnica może uniemożliwić szczelny montaż. Wybór wykonania powinien opierać się na funkcji, wymiarach i sposobie przyłączenia opisanych dla konkretnego wykonania, a nie wyłącznie na podobieństwie wizualnym. Połączenie należy zmontować na czystych powierzchniach, a następnie sprawdzić jego szczelność przy stopniowym podaniu ciśnienia. Używane narzędzia powinny być przykładane wyłącznie do powierzchni przewidzianych do montażu, aby nie uszkodzić korpusu, gwintu, uszczelnienia ani części ruchomych. Montaż powinno się wykonywać po odłączeniu źródeł energii, oczyszczeniu części współpracujących i sprawdzeniu, czy połączenia nie będą wprowadzały naprężeń do korpusu. Połączenia nie należy obciążać ciężarem współpracujących części, gdyż długotrwałe obciążenie może osłabić połączenie. Ułożenie przewodu musi pozostawiać przy złączce wystarczający luz, aby ruch, drgania i zmiany temperatury nie obciążały miejsca uszczelnienia. Po uruchomieniu układu dobrze jest obserwować zmianę hałasu, szczelności i stabilności mocowania, ponieważ odchylenia często wskazują na problem w połączeniu albo w elemencie współpracującym. Ten podzespół nie powinien przenosić obciążeń konstrukcyjnych, skręcania lub drgań, jeżeli jego budowa nie została do tego przeznaczona. Po każdej ingerencji w instalację należy wykonać próbę pracy w rzeczywistym cyklu i upewnić się, że zmiana nie pogorszyła pracy sąsiednich podzespołów. W trakcie przeglądów należy sprawdzać stan przewodu oraz gniazda w miejscu połączenia, szczególnie pod kątem naprężeń i nieszczelności. Przed rozłączeniem zespołu powinno się usunąć ciśnienie i inne zgromadzone energie, a części zabezpieczyć przed niekontrolowanym przemieszczeniem.
